Type de produit	Écran de projection portable / Fond vert
Marque	Fromm & Starck
Modèle	STAR_PFGS_05
Dimensions (déplié)	1680 x 170 x 140 mm
Surface de projection	1600 x 2040 mm
Poids	11,4 kg
Ratio d'image	4:3 (par défaut) / 16:9 configurable
Couleur de l'écran	Vert (fond vert)
Type d'écran	Rétractable à enroulement manuel
Pieds	Pieds escamotables (2 pièces)
Poignée	Intégrée pour le transport
Boîtier	Avec couvercle et attache de verrouillage
Montage	Sur pied, dépliage manuel
Matériau de l'écran	Tissu ignifuge (non précisé)
Bordure noire	Largeur 1,25 mm (gauche/droite) et 60 mm (supérieure) ; inférieure 1090 mm
Utilisation	Intérieur uniquement, sur surface plane et stable
Entretien	Nettoyage avec chiffon doux ou éponge ; ne pas immerger
Sécurité	Risque d'écrasement des mains ; tenir hors de portée des enfants
Accessoires inclus	Notice d'utilisation
Réparabilité	Réparation uniquement par le service après-vente du fabricant
Garantie	Conforme aux normes de qualité (non précisée)
Alimentation	Aucune (écran manuel)

FOIRE AUX QUESTIONS - STAR_PFGS_05 Fromm & Starck

Comment assembler l'écran de projection STAR_PFGS_05 ?

Placez l'écran sur une surface plane et stable. Dépliez les deux pieds, déverrouillez l'attache, ouvrez le couvercle, puis tirez la poignée vers le haut pour déplier l'écran. Le support maintient l'écran en position dépliée. Pour replier, tirez la poignée vers le bas, fermez le couvercle et verrouillez l'attache, puis pliez les pieds.

Quelles sont les dimensions de la surface de projection ?

La surface de projection est de 1600 mm de largeur sur 2040 mm de hauteur, soit environ 80 pouces en format 4:3.

Puis-je utiliser cet écran à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'utilisez pas à l'extérieur par mauvais temps (vent, pluie) et ne le laissez pas dehors la nuit.

Comment nettoyer l'écran ?

Nettoyez avec un chiffon doux ou une éponge. N'utilisez pas d'objets tranchants ou métalliques. Ne trempez pas l'appareil dans l'eau et ne le nettoyez pas au jet d'eau.

Quel est le poids de l'écran STAR_PFGS_05 ?

L'écran pèse 11,4 kg.

L'écran est-il livré avec des fixations murales ?

Non, cet écran est un modèle portable avec pieds intégrés. Il ne nécessite pas de fixation murale.

Que faire si l'écran ne se déplie pas correctement ?

Vérifiez que l'attache est bien déverrouillée et que le boîtier est ouvert. Assurez-vous que les pieds sont correctement dépliés. Si le problème persiste, contactez le service après-vente du fabricant.

Quelles sont les consignes de sécurité importantes ?

Lisez attentivement le mode d'emploi avant utilisation. Attention au risque d'écrasement des mains lors du dépliage/repliage. Ne laissez pas les enfants jouer avec l'appareil. Gardez l'écran éloigné des sources de chaleur.

Puis-je utiliser cet écran pour la chroma key (incrustation) ?

Oui, le modèle STAR_PFGS_05 est un fond vert portable, idéal pour la chroma key et les effets d'incrustation en vidéo et photo.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en format PDF sur le site notice-facile.com pour le modèle STAR_PFGS_05 de Fromm & Starck.

MODE D'EMPLOI STAR_PFGS_05 Fromm & Starck

Caractéristiques techniques

Désignatio n du paramètre	Valeur du paramètre
Nom du produit	ÉCRAN DE PROJECTION PORTABLE
Modèle	STAR_PFPS_01	STAR_PFPS_02	STAR_PFPS_03	STAR_PFPS_04	STAR_PFPS_05	STAR_PFPS_06
Dimension s [mm]	1350x170x 140	1553x170 x140	1756x17 0x140	1458x17 0x140	1680x17 0x140	1902x17 0x140
Surface de projection [mm]	915x1220 60" 4:3	1067x1423 70" 4:3	1220x163 0 80" 4:3	1328x74 7 60" 16:9	1550x87 2 70" 16:9	1771x99 6 80" 16:9
Poids [kg]	10,2	11,4	12,6	10,8	11,6	13,2
Largeur de la cordure noire [mm]	1.25	1.25	1.25	1.30	1.25	1.25
1. gauche/ droite	2.60	2.60	2.60	2.300	2.60	2.60
2. supérieure	3. 1176	3. 1023	3.870	3. 1343	3. 1090	3. 1094
3. inférieure

Désignation du paramètre	Valeur du paramètre
Nom du produit	FOND VERT PORTABLE
Modèle	STAR_PFGS_01	STAR_PFGS_02	STAR_PFGS_04	STAR_PFGS_05
Dimensions [mm]	1350x170x140	1553x170x140	1458x170x140	1680x170x140
Surface de projection [mm]	1270x2040	1473x2040	1378x2040	1600x2040
Poids [kg]	8,5	9,6	10,3	11,4

1. Description générale

Ce mode d'emploi a pour but de vous aider à utiliser l'appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué dans un respect stricte des specifications techniques, avec les technologies et les composants les plusrecents et conformément aux normes de qualite les plus elevées.

AVANT TOUTE UTILISATION, CE MODE D'EMPLOI DOIT ETRE LU ET COMPRIS.

Pour assurer un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entreinir correctement, conformément aux instructions de ce mode d'emploi. Les caractéristiques techniques et les specifications containues dans ce mode d'emploi sont à jour. Le fabricant se reserve le droit d'apporter des modifications pour améliorer la qualité. L'appareil est conçu et construit de manière à minimiser les risques liés à l'émission de bruit, compte tenu des progrès technologiques et de la possibilité de réduction du niveau sonore.

Signification des symboles

Avant toute utilisation, lisez attentivement le mode d'emploi.

ATTENTION ! Risque d'écrasement des mains !

Les illustrations de ce mode d'emploi ne sont données qu'à titre indicatif et peuvent différer dans certains détails de l'aspect réel du produit.

C'est la version allemande de ce mode d'emploi qui est sa version originale. Les autres versions linguistiques sont des traductions de l'allemand.

2. Sécurité d'utilisation

Le terme « apparéil » ou « produit » dans les avertissements et dans la description des instructions désigne : < L'ÉCRAN DE PROJECTION PORTABLE / FOND VERT PORTABLE>.

2.1. Sécurité sur le lieu de travail

a) Veillez à ce que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d'entrainer des accidents. Soyez prévoyant et raisonnable, faites attention à ce que vous faites lors de l'utilisation de l'appareil.
b) Le produit ne peut être réparé que par le service après-vente du fabricant. N'effectuez pas les réparations vous-même!
c) En cas de doute quant au bon fonctionnement de l'appareil, contactez le service après-venture du fabricant.
d) Conservez ce mode d'emploi pour tout usage ultérieur. Si l'appareil doit etre transmis à un tiers, ce mode d'emploi sera livre avec l'appareil.
e) Gardez les pièces d'emballage et les petites pièces d'assemblage hors de portée des enfants.

2.2. Sécurité personnelle

a) N'utilisez pas l'appareil si vous estes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de medicaments qui limitent considérablement votre capacité à l'utiliser.
b) L'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités mentales, sensorielles ou intellectuelles réduites ou qui manquent d'expérience et/ou de connaissances appropriées, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou qu'elles aient reçu des instructions de cette-ci sur la manière d'utiliser l'appareil.
c) Cet apparéil n'est pas un jouet. Surveilliez les enfants pour vous assurer qu'ils ne jouent pas avec l' apparéil.

2.3. Utilisation de l'ordinate en sécurité

a) Lorsque vous n'utilisez pas l'appareil, tenez-le hors de portée des enfants et de toute personne ne connaissant pas l'appareil ou ce mode d'emploi. Tout apparéil est dangereux s'il est manipulé par un utilisateur inépérience.
b) Maintenez l'appareil en bon état de marche. Avant chaque utilisation, assurez-vous de l'absence d'endommagements généraux et de ceux de pieces mobiles (fissures de pieces ou de composants ou toute autre condition susceptible de

peser sur la sécurité de fonctionnement de l'appareil). En cas d'endommagement, faites réparer l'appareil avant de l'utiliser.

c) La réparation et l'entretien des apparèils doivent être effectuels par un personnel qualifié, n'utilisant que des pieces de rechange d'origine. Cela garantira la sécurité d'utilisation.
d) Cet apparéil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans la surveillance d'unadulte.
e) Il est interdit d'intervenir sur la structure de l'appareil afin de la modifier ou modifier les caractéristiques de l'appareil.
f) Gardez les apparciels éloignés des sources de chaleur.
g) N'utilisez pas l'appareil à l'extérieur par mauvais temps (vent, pluie).

h) Ne laissez pas l'appareil à l'extérieur pendant la nuit.

ATTENTION! Bien que l'appareil ait ete concu pour fonctionner en securite et muni de protections adequates et d'elements supplémentaires protegeant l'utiliseur, il existe always un petit risque d'accident ou de blessure lors de la manipulation de I'appareil. Soyez donc prudent et raisonnable lors de son utilisation.

3. Règles d'utilisation

Le produit est concu pour projeter des images à l'aide d'un projecteur.

L'utilisateur est responsable de tout dommage resultant de toute utilisation contraire à la destination de l'appareil.

1. Pieds, base
2. Poignée
3. Écran
4. Boitier de l'écran

3.2. Préparation au fonctionnement

Gardez l'appareil à l'écart de toute surface chaude. Utilisez toujours l'appareil sur une surface plane, stable, propre, ignifuge et sèche et gardez toujours l'appareil hors de portée des enfants et des personnes aux capacités mentales, sensorielles ou intellectuelles réduites.

ASSEMBLAGE DE L'APPAREIL

1. Placez l'écran sur une surface plane.

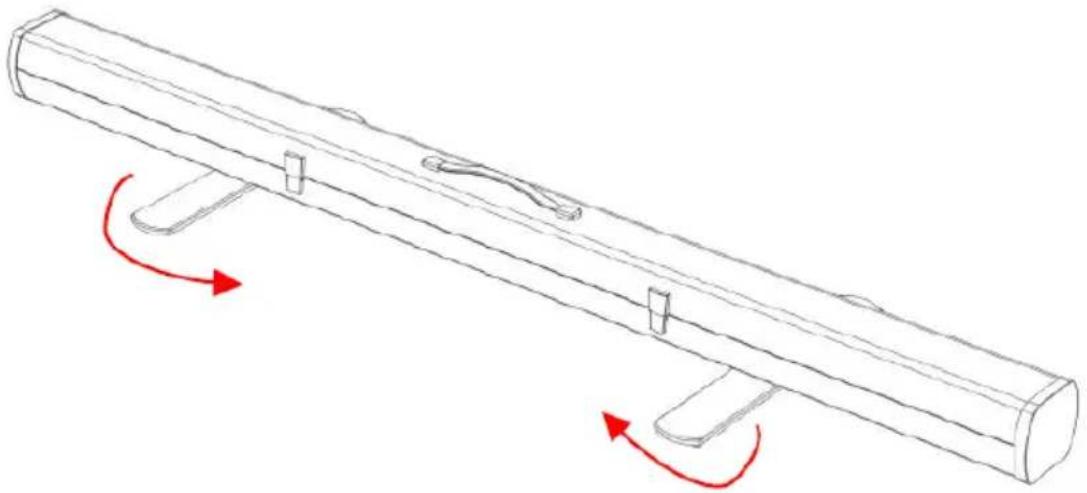

2. Dépliez les pieds comme indiqué sur la figure.

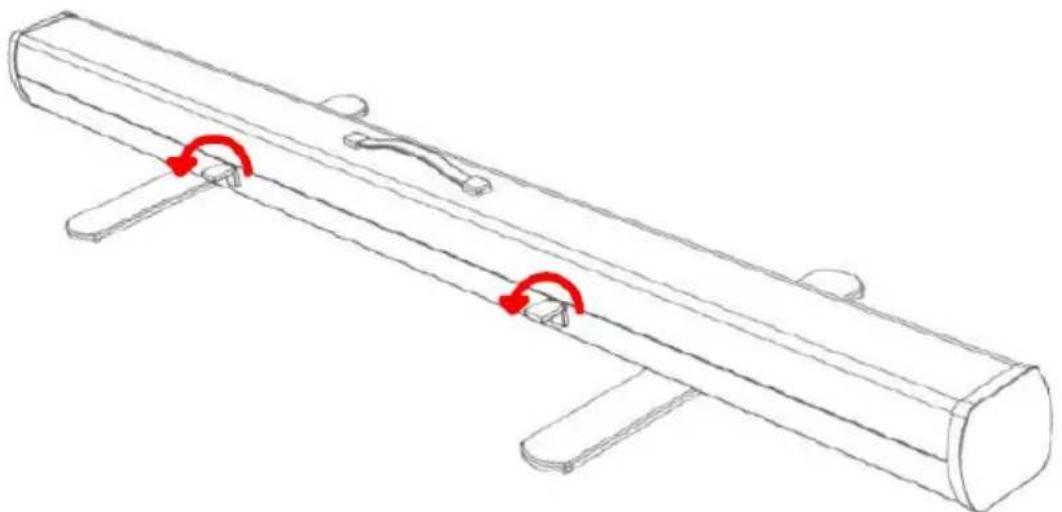

1. Déverrouillez l'attache comme indiqué sur la figure.

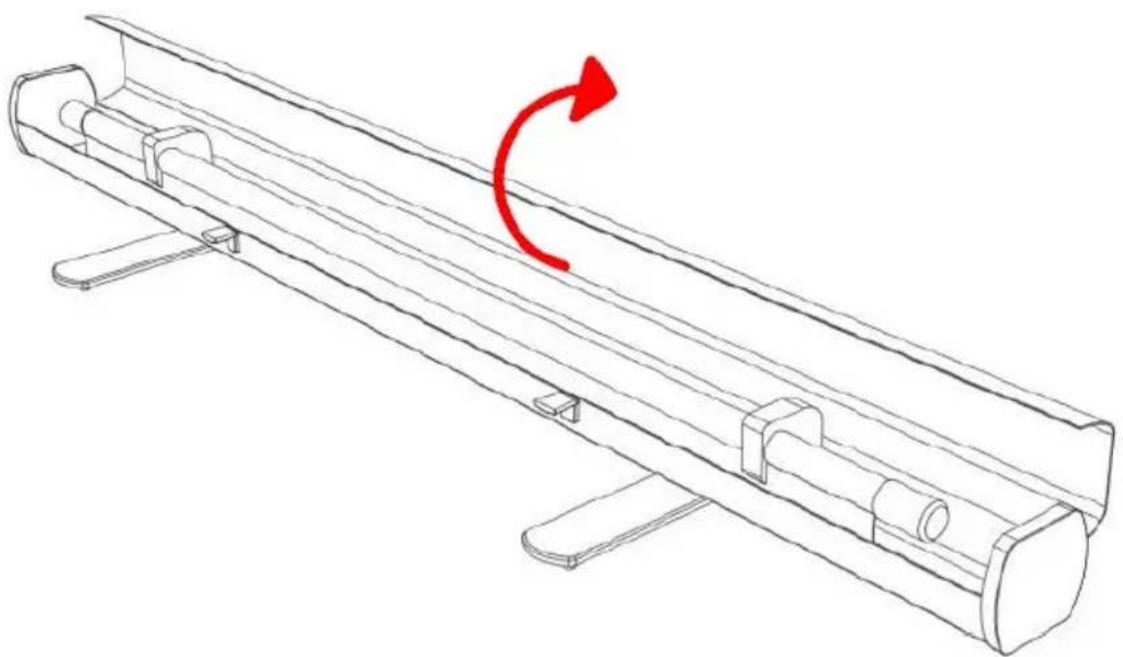

1. Ouvrez le couvercle du boitier.

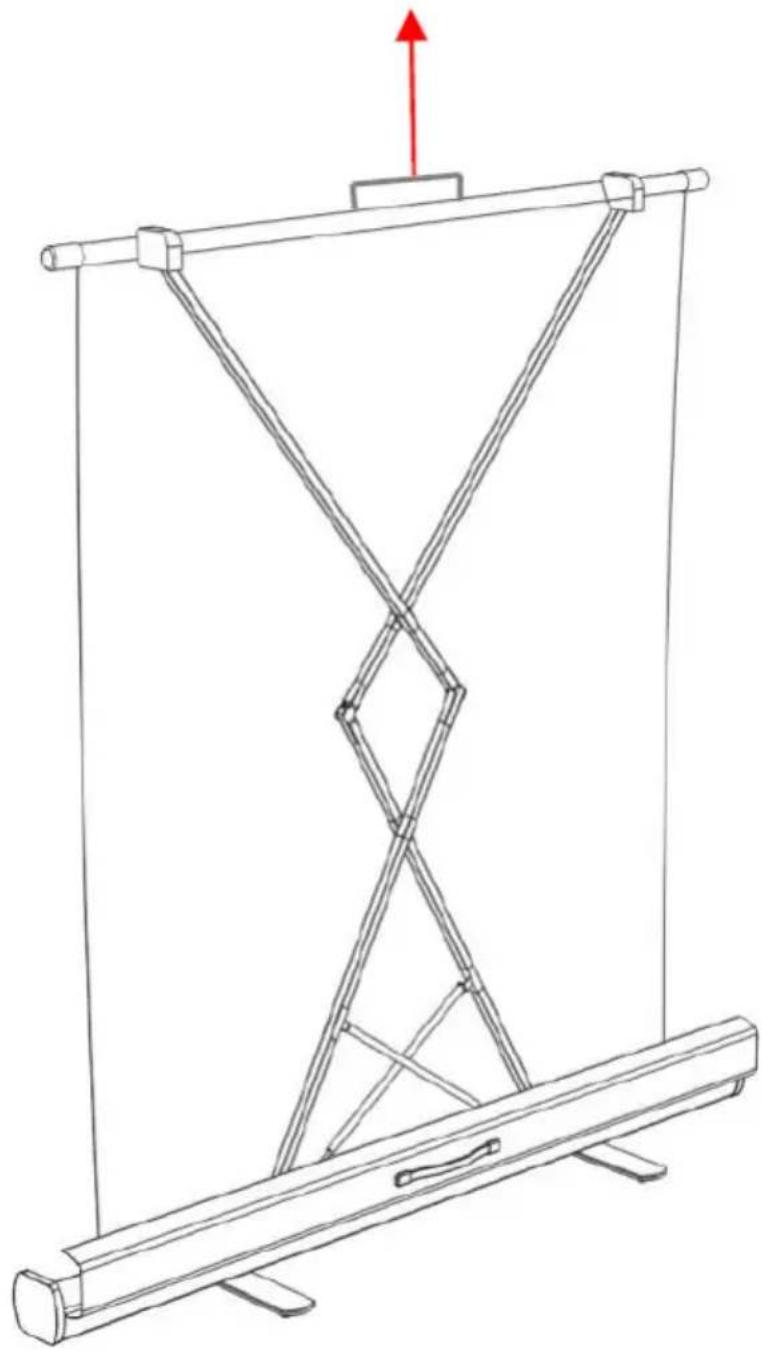

1. Tirez la poignée vers le haut pour déplier l'écran. Le support maintainant l'écran en position dépliee.

1. L'écran est prét à l'emploi.

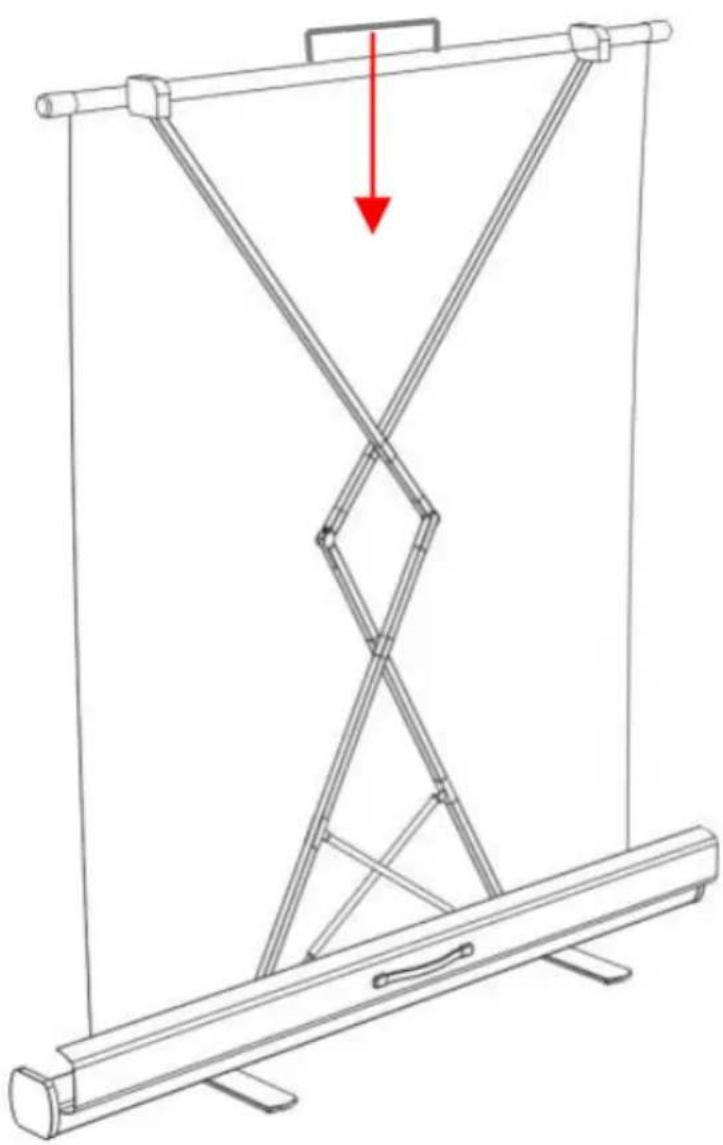

2. Tirez la poignée vers le bas pour plier l'écran.

1. Fermez le couvercle du boitier.

2. Verrouillez l'attache.

3. Pliez les pieds

3.3. Nettoyage et entretien

a) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
b) Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau.
c) Nettoyez avec un chiffon doux ou une éponge.
d) N'utilisez pas d'objets tranchants et/ou métalliques (par exemple, unerosse métallique ou une spatule en métal) pour le nettoyage car ils risquent d'endommager la surface du matériel dont l'appareil est fabriqué.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	SCHERMO A PAVIMENTO MOBILE
Modello	STAR_PFPS_01	STAR_PFPS_02	STAR_PFPS_03	STAR_PFPS_04	STAR_PFPS_05	STAR_PFPS_06
Dimensioni [mm]	1350x170x140	1553x170x140	1756x170x140	1458x170x140	1680x170x140	1902x170x140
Dimensione immagine [mm]	915x1220 60" 4:3	1067x1423 70" 4:3	1220x163 0 80" 4:3	1328x74 7 60" 16:9	1550x87 2 70" 16:9	1771x99 6 80" 16:9
Peso [kg]	10,2	11,4	12,6	10,8	11,6	13,2
Spessore del bordo nero [mm]1. a sinistra/de stra2. parte superiore3. parte inferiore	1. 252. 603. 1176	1. 252. 603. 1023	1. 252. 603. 870	1. 302. 3003. 1343	1. 252. 603. 1090	1. 252. 603. 1094

Descrizione del parametro	Valore del parametro
Nome del prodotto	GREEN SCREEN PORTATILE ROLL UP
Modello	STAR_PFGS _01	STAR_PFGS _02	STAR_PFGS _04	STAR_PFGS _05
Dimensioni [mm]	1350x170x140	1553x170x140	1458x170x140	1680x170x140
Dimensione imagine [mm]	1270x2040	1473x2040	1378x2040	1600x2040
Peso [kg]	8,5	9,6	10,3	11,4
