Terméktípus	Hordozható vetítővászon / Zöld háttér
Márka	Fromm & Starck
Modell	STAR_PFGS_05
Méretek (kihajtva)	1680 x 170 x 140 mm
Vetítési felület	1600 x 2040 mm
Súly	11,4 kg
Képarány	4:3 (alapértelmezett) / 16:9 beállítható
Képernyő színe	Zöld (zöld háttér)
Képernyő típusa	Kézi visszatekerésű, visszahúzható
Lábak	Becsukható lábak (2 darab)
Fogantyú	Szállításhoz beépített
Ház	Fedéllel és reteszelőkapoccsal
Szerelés	Lábra szerelt, kézi kihajtás
Képernyő anyaga	Tűzgátló anyag (nincs meghatározva)
Fekete szegély	Szélesség 1,25 mm (bal/jobb) és 60 mm (felső); alsó 1090 mm
Használat	Csak beltéren, sík és stabil felületen
Karbantartás	Tisztítás puha ruhával vagy szivaccsal; ne merítse vízbe
Biztonság	Kéz összenyomódásának veszélye; tartsa gyermekektől elzárva
Tartozékok	Használati útmutató
Javíthatóság	Csak a gyártó vevőszolgálata javíthatja
Garancia	Megfelel a minőségi normáknak (nincs meghatározva)
Tápellátás	Nincs (kézi vászon)

Gyakran ismételt kérdések - STAR_PFGS_05 Fromm & Starck

Hogyan kell összeszerelni a STAR_PFGS_05 vetítővásznat?

Helyezze a vásznat egy sík és stabil felületre. Hajtsa ki a két lábat, oldja ki a reteszt, nyissa ki a fedelet, majd húzza felfelé a fogantyút a vászon kihajtásához. A tartó a kihajtott helyzetben tartja a vásznat. A visszahajtáshoz húzza lefelé a fogantyút, csukja be a fedelet és reteszelje a kapcsot, majd hajtsa össze a lábakat.

Mekkora a vetítési felület mérete?

A vetítési felület szélessége 1600 mm, magassága 2040 mm, ami körülbelül 80 hüvelyk 4:3 formátumban.

Használhatom ezt a vásznat kültéren?

Nem, a készülék kizárólag beltéri használatra készült. Ne használja kültéren rossz időben (szél, eső), és ne hagyja kint éjszakára.

Hogyan kell tisztítani a vásznat?

Tisztítsa puha ruhával vagy szivaccsal. Ne használjon éles vagy fém tárgyakat. Ne merítse vízbe a készüléket, és ne tisztítsa vízsugárral.

Mennyi a STAR_PFGS_05 vászon súlya?

A vászon súlya 11,4 kg.

A vászon falra szerelhető rögzítőkkel érkezik?

Nem, ez a vászon egy hordozható modell beépített lábakkal. Nem igényel falra szerelést.

Mit tegyek, ha a vászon nem hajtódik ki megfelelően?

Ellenőrizze, hogy a retesz ki van-e oldva, és a ház nyitva van-e. Győződjön meg róla, hogy a lábak megfelelően ki vannak hajtva. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a gyártó vevőszolgálatával.

Mik a fontos biztonsági előírások?

Használat előtt figyelmesen olvassa el a használati útmutatót. Óvakodjon a kéz összenyomódásának kockázatától a kihajtás/visszahajtás során. Ne hagyja, hogy gyermekek játsszanak a készülékkel. Tartsa a vásznat hőforrásoktól távol.

Használhatom ezt a vásznat chroma key (beágyazás) céljára?

Igen, a STAR_PFGS_05 modell egy hordozható zöld háttér, ideális chroma key és beágyazási effektekhez videóban és fotóban.

Hol tölthetem le a teljes használati útmutatót?

Az útmutató ingyenesen letölthető PDF formátumban a notice-facile.com weboldalon a Fromm & Starck STAR_PFGS_05 modelljéhez.

HASZNÁLATI ÚTMUTATÓ STAR_PFGS_05 Fromm & Starck

Magyaráza t Paraméterek:	Érték Paramétrerek:
Termék neve	PULL UP HORDOZHATÓ ÁLLÓ VETÍTÓVÁSZON
Modell	STAR_PFPS _01	STAR_PFPS _02	STAR_PFPS _03	STAR_PFPS _04	STAR_PFPS _05	STAR_PFPS _06
Mérétek [mm]	1350x170x 140	1553x170 x140	1756x17 0x140	1458x17 0x140	1680x17 0x140	1902x17 0x140
Vetítési felület [mm]	915x1220 60" 4:3	1067x1423 70" 4:3	1220x163 0 80" 4:3	1328x74 7 60" 16:9	1550x87 2 70" 16:9	1771x99 6 80" 16:9
Súly [kg]	10,2	11,4	12,6	10,8	11,6	13,2
A fekete szegély vastagsága [mm]	1. 25	1. 25	1. 25	1. 30	1. 25	1. 25
	2. 60	2. 60	2. 60	2. 300	2. 60	2. 60
1. bal/jobb	3. 1176	3. 1023	3. 870	3. 1343	3. 1090	3. 1094
2. felső
3. alsó

Magyarázat Paraméterek:	Érték Paraméterek:
Termák neve	HORDOZHATÓ, ÁLLÓ, ZÖLD VETÍTÓVÁSZON VIDEOSZERKESZTÉSHEZ
Modell	STAR_PFGS _01	STAR_PFGS _02	STAR_PFGS _04	STAR_PFGS _05
Mérétek [mm]	1350x170x140	1553x170x140	1458x170x140	1680x170x140
Vétítési felület [mm]	1270x2040	1473x2040	1378x2040	1600x2040
Súly [kg]	8,5	9,6	10,3	11,4

1. Általános leírás

A hasznalati utasitás celja aBiztonságos és megbizható hasznalat elosegítse. A termek szigoruan a muszaki elóirásoknak megfeleloen, a legujabb muszaki megoldások és alkatrészek felhasznalásával, a legmagasabb minósegi elóirások betartásával lettucezeve és legyártva.

A MUNKA MEGKEZDESE ELÖTT ALAPOSAN, ÉRTÖ OLVASÁSSAL TANULMÁNYOZZA A JELEN HASZNÁLATI UTASİTÁST.

A keszülék hosszú és megbízható működésének érdekében ügyelni kell a keszülék megfelelohasznalatára és karbantartására az ebben a hasznalati utasításban leirtaknak megfeleloen. A hasznalati utasításban szereplő műszaki adatok és speciifikácik ok aktuálisak. A gyártó fenntartja magának a jogot a termék minőssegenek javítására, modosítására. A legúabb műszaki megoldások és a majcsökkentési technológiák figyelembe vételével a keszülék úgylett megtervezve és megépítve, hogy a zajkibocsatásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Szimbólummagyarázat

Használat előtt olvassa el a használati utasítást.

VIGYÁZAT! Keszfej zúzódás veszélye!

A hasznalatiutasitas illusztracióiszemléttetó jelleguek ésbizonyos részletekben elterhetnek a tenyleges terméktól.

A használatiutasítás eredeti valtozata a német verzió. A tòbbi nyelvi verzió az eredetí német fordítása.

2. Biztonságos üzemeltetés

A figyelmeztét sékben és a hasznalati utasításban szereplő „készülék" vagy „termék" kifejezes a < PULL UP HORDOZHATÓ ALLO VETİTOVÁSZON / HORDOZHATÓ, ÁLLO, ZÖLD VETİTOVÁSZON VIDEOSZERKESZTÉSHEZ > eszközökre vonatkozik.

2,1. Munkahelyre vonatkoźBiztonságiszabályok

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetakhez gezethet. Legyen előrelató, ügyeljen a cselekedeteire és használja a jozan eszt a berendezés használata során.
b) A termeketCsak a gyartó szervize javithatja. Tilos onallo javitásokat vegezni a termeken!
c) HaBizonytalan abban, hogy a keszülk megfeleloen mukodik-e,lepjen kapcsolatba a gyartó szervizével.
d) A hasznalati utasitast meg kell orizni, késobb is szükség lehet ra. Ha a keszüléket atadja egy kvetkezó tulajdonosnak, a hasznalati utasitast is mindedképpen a termékkel egyutt át kell adni.
e) A csomagolás részeit és azapro alkatrészeket gyermekektől elzárva kell tartani.

2,2. Személyekre vonatkozó biztonsági szabályok

a) Tilos a keszüléket fárdtan, betegen vagy alkohol, kábitószer vagy olyan gyógyszer hatása alatt használni, amely jelentósen korlátozza a koncentrácios képességet.
b) A keszüléket nem használhatják csökkent szellemi, érzekszervi és mentalis funkciókkal rendelkező személyek (beleérte a gyerekeket), valamint nem használhatják megfelelo tapasztalattal és/vagy ismeretekkel nem rendelkező személyek, kiveve ha egy a biztonságukért felelos személy felügyeli munkájukat, vagy elmagyarázta, hogy hogyan kel kezelni a keszüléket.
c) A keszülék nem jaték. Nem szabad megengedni, hogy gyermekek jatszanak a keszülékkel.

2,3. A keszülék biztonságos használata

a) Az épp használaton kívúli készüléket tartsa távol gyermekektól és olyan személyektól, akik nem ismerik a készüléket vagy a használati utasítást. A készülék veszélyes lehet a tapasztalatlan felhasználók kezeben.
b) Tartsa a keszüléket jo muszaki allapotban. Minden munka el'tt ellenőrize, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységen, vagy barmilyen mas korülmeny, amely bepolyásolhatja a keszülék biztonságos muködését). Sérulés eseten a keszüléket hasznalat el'tt javitsa meg.
c) A keszülékek javitásat és karbantartásatCsak szakképzett szemelyek vegezhetik, kizárólageredeti cserealkatrészek hasznalatalval. Ezbiztosítja abiztonságos hasznalatot.

d) A keszülék nem jaték. Gyermekek nem végeshetik felnött felügyelete nélkül a tiszításí vagy a karbantartásí munkálatokat.
e) Tilos módositani a keszülék felépítését paramétrinek vagy kialakításanak megváltoztatása érdekében.
f) Tartsa távol a keszülékeket tuztól és más hóforráskóktól.
g) Ne használja a készüléket a szabadban rossz idóben (szél, eső).
h) Ne hagyja a keszüléket kint éjszakára.

VIGYÁZAT! Annak Ellenère, hogy a keszülék minél biztonságosabbralett tervezve, fellett szerelvemegfelelobiztonsági eszközökkel, valamintafelhasznalobiztonságatóvoplusz elementk hasznalatanak Ellenere is fennall a baleset vagy sérulés veszelye a keszülékkel valo munka során.A termek hasznalata soran járjon el ovatosan és a jozan és szabályai szerint.

3. Üzemeltetes szabályai

A terméket projettor által kivetített kép megtekintéséhz tervezték.

A felhasznaló felelos a nem rendeltetesszerú hasznalataból eredő bármilyen károkér.

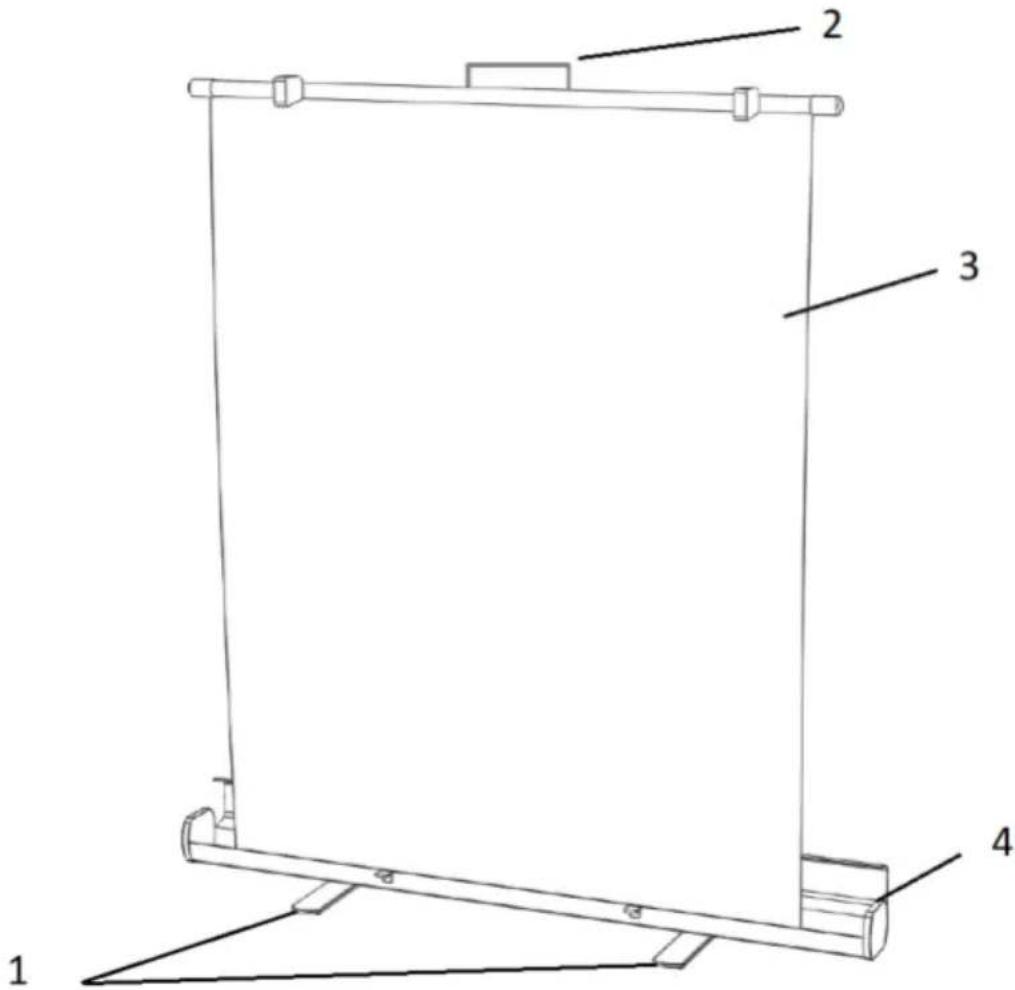

3,1. A készülék leírásá

1. Lábak, állvány
2. Fogantyú
3. Képernyó
4. Szerkezet, vászonvédő

3,2. Beüzemelés elött

Tartsa távol a keszüléket barmilyen forró felülettól. A keszüléket mindig egyenes, stabil, tiszta, túzallo és száraz felülen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek száma ra elérhetetlen helyen.

A KESZULEK OSSZESZERELESE

1. Helvezze a yásznat sima felületre.

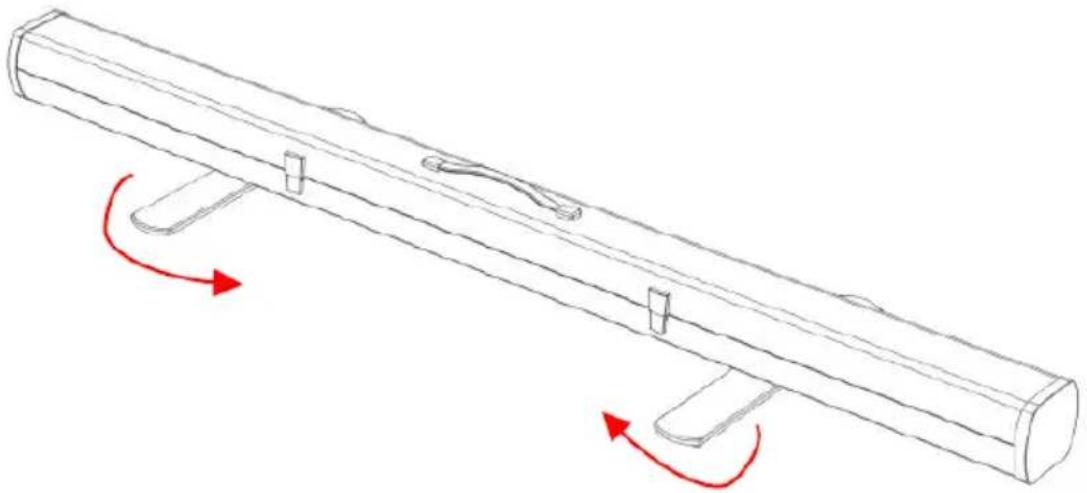

2. Hajtsa ki a lábakat a képen lathato modon.

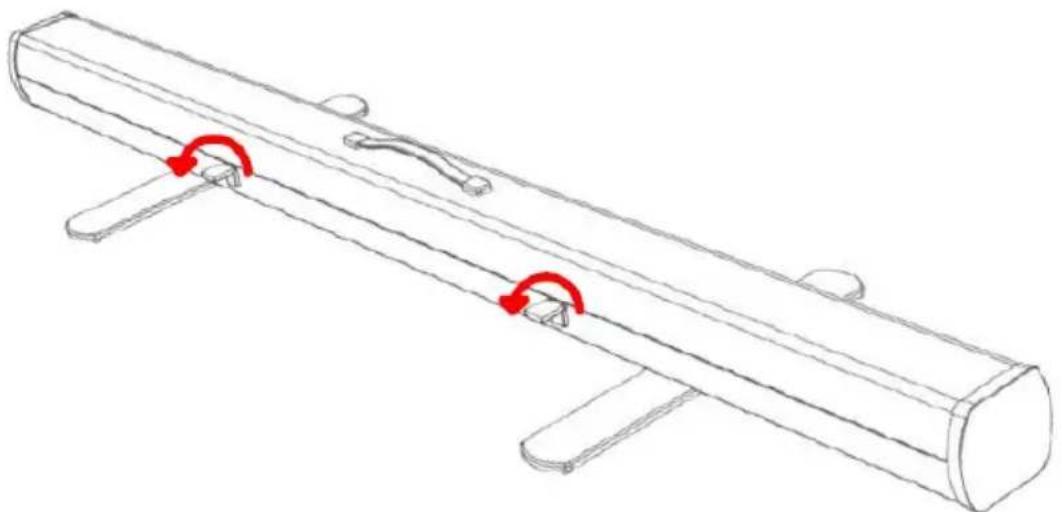

1. Nyissa ki aBiztonsagi kapcsot a képen lathato modon.

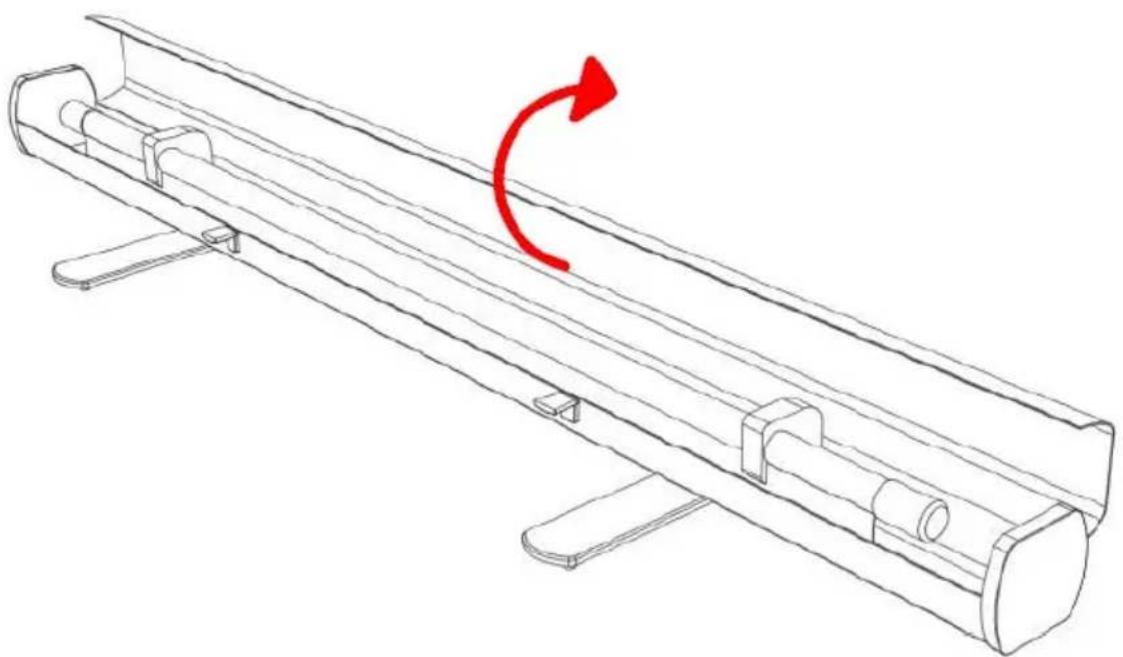

1. Nyissa ki a haz fedelét.

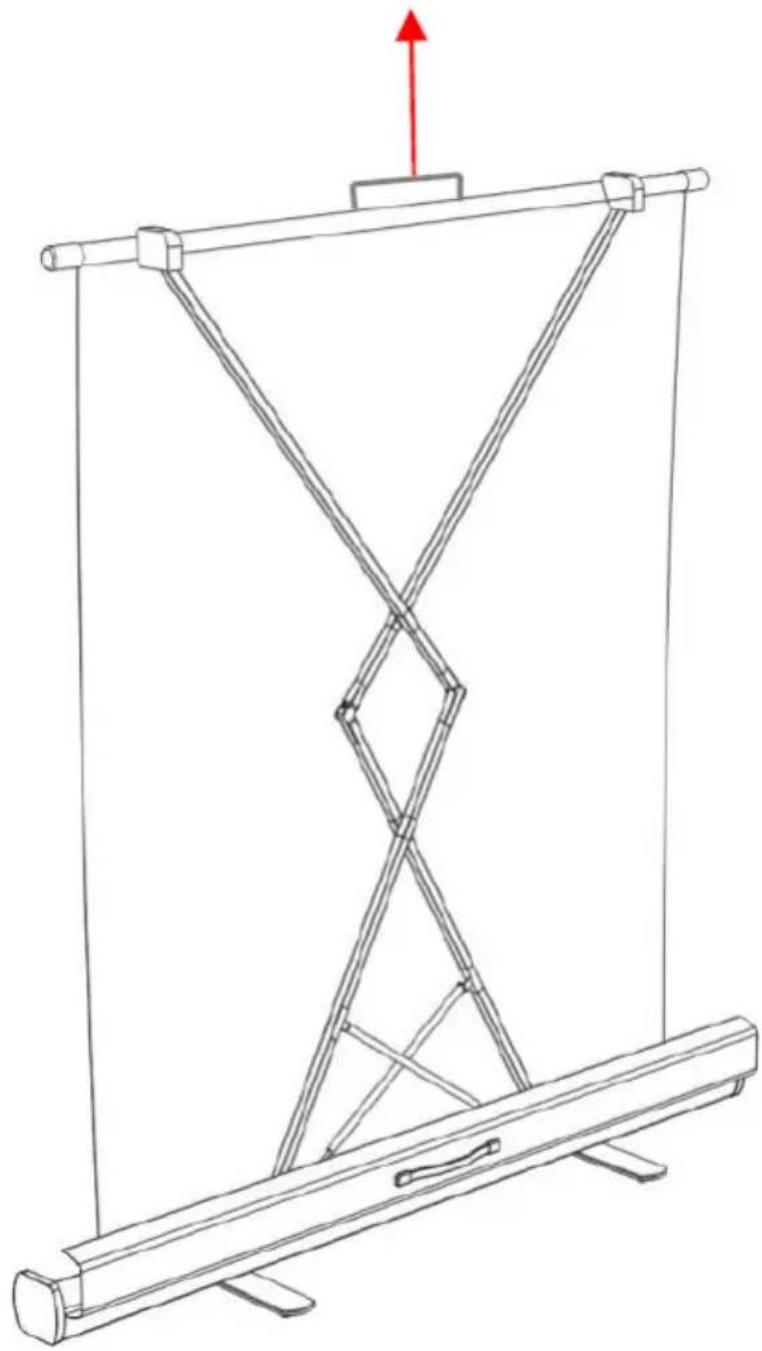

1. Fogja meg a képernyőt a fogantyúnál, és húzza felfelé. Kinyitás után a keret megartja a vásznat.

1. A vászon készen áll a munkára.

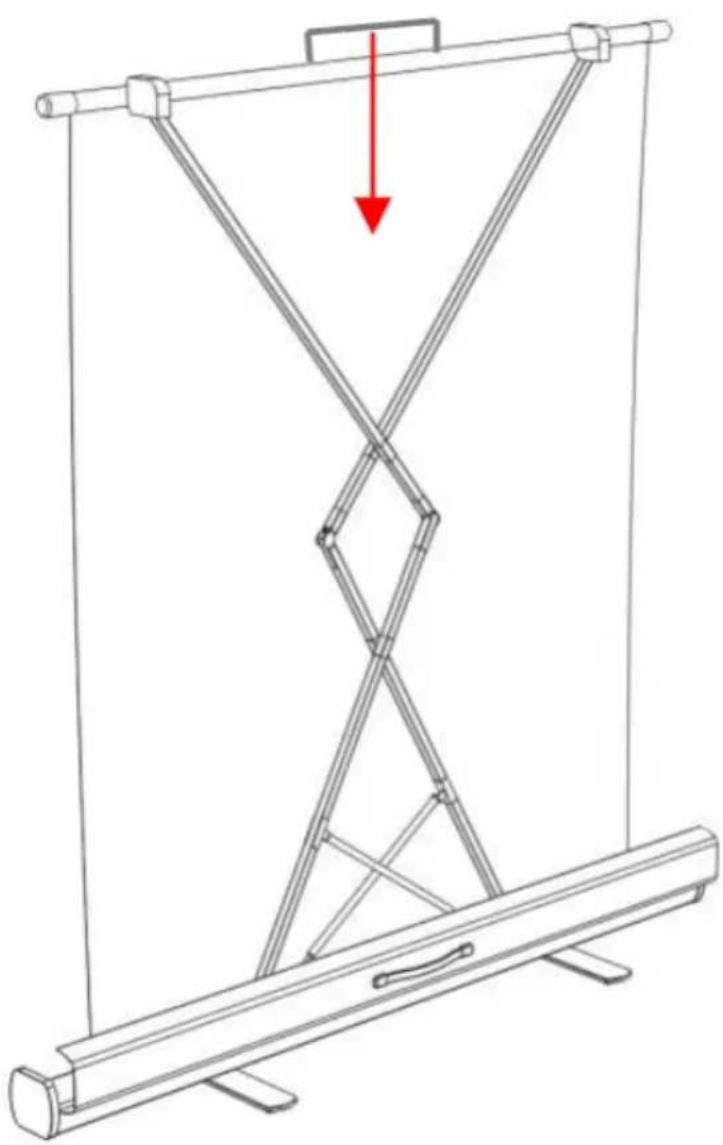

2. A vászon összecsukáshoz fogja meg a fogantyút, és húzza le.

1. Zárja le a haz fedelét.

2. Zárja le a biztonsági kapcsot.

3. Hajtsa vissza a lábakat.

3,3. Tisztítás és karbantartás

a) A keszüléket huvös és szaraz helyen, nedvességól és kozvetlen napfénytól védye kell tárolni.
b) Tilos a keszüléket vízsugárral fröcskölni, yagy vízbe meritési.
c) A tisztításhoz puha rongyot vagy szivacsot kell használi.
d) Ne hasznaljon éles es/vagy fém eszközöket (pl. drótkét vagy fém spatulát) a tiszításhoz, mert azok serülést okozhatnak a készülék felületét bevónó anyagon.

Tekniske data

Parameter beskrivelse	Parameter værdi
Produktna vn	PULL UP BÆRBAR GULVSKÆRM
Model	STAR_PFPS _01	STAR_PFPS _02	STAR_PFPS _03	STAR_PFPS _04	STAR_PFPS _05	STAR_PFPS _06
Dimension er [mm]	1350x170x 140	1553x170 x140	1756x17 0x140	1458x17 0x140	1680x17 0x140	1902x17 0x140
Projekteps område [mm]	915x1220 60" 4:3	1067x1423 70" 4:3	1220x163 0 80" 4:3	1328x74 7 60" 16:9	1550x87 2 70" 16:9	1771x99 6 80" 16:9
Vægt [kg]	10,2	11,4	12,6	10,8	11,6	13,2
Sort kanttykke se [mm]	1.25	1.25	1.25	1.30	1.25	1.25
1. venstre/ højre	2.60	2.60	2.60	2.300	2.60	2.60
2. top	3. 1176	3. 1023	3.870	3. 1343	3. 1090	3. 1094
3. bund

Parameter beskrivelse	Parameter værdi
Produktnavn	BÆrBAR GRØN GULVSKÆRM TIL VIDEOREDIGERING
Model	STAR_PFGS _01	STAR_PFGS _02	STAR_PFGS _04	STAR_PFGS _05
Dimensioner [mm]	1350x170x140	1553x170x140	1458x170x140	1680x170x140
Projektionsområde [mm]	1270x2040	1473x2040	1378x2040	1600x2040
Vægt [kg]	8,5	9,6	10,3	11,4
