MODE D'EMPLOI LiFe Battery System 48-100 PowerWalker

Système de batterie LiFe 48-100

Scan me!

Nous vous remercions d'avoir acheté le module de batterie au lithium LiFe Battery System 48-100. Veuillez lire ce manuel avant d'installer la batterie. Suivez attentivement les instructions pendant le processus d'installation.

	Danger	Indique un danger avec un niveau de risque élevé qui, s'il n'est pas évité, entraî nera la mort ou des blessures graves.
	Avertissement	Indique un danger avec un niveau de risque moyen qui, s'il n'est pas évité, peut entraî ner la mort ou des blessures graves
	Attention	Indique un danger avec un faible niveau de risque qui, s'il n'est pas évité, pourrait entraî ner des blessures mineures ou modérées.
	Avis	Indique des informations d'avertissement sur la sécurité de l'appareil ou de l'environnement qui, si elles ne sont pas évitées, pourraient entraî ner des dommages matériels, une perte de données, une détérioration des performances ou des résultats inattendus. AVIS est utilisé pour traiter des pratiques qui ne sont pas liées à des blessures corporelles.

La batterie ne doit pas être traitée comme un déchet ménager. Pour vous assurer que la batterie sera traitée correctement, remettez-la en fin de vie au point de collecte pour le recyclage des équipements électroniques et des batteries usagées.

Copyright © PowerWalker GmbH. 2023. Tous droits réservés.

Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit sans l'accord écrit préalable de PowerWalker GmbH. Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis.

Table des matières

1. Précautions de sécurité....1

1.1 Généralités.... 1
1.2 Avant de se connecter .... 2
1.3 En cours d'utilisation.... 3
1.4 Disclaimer .... 5

2.1 Caractéristiques .... 7
2.2 Contenu de l'emballage....7
2.3 Spécifications 9
2.4 Indicateur et réglage du produit.... 10

3.1 Environnement d'installation.... 14
3.2 Montage des modules....15
3.3 Configuration du câblage....19

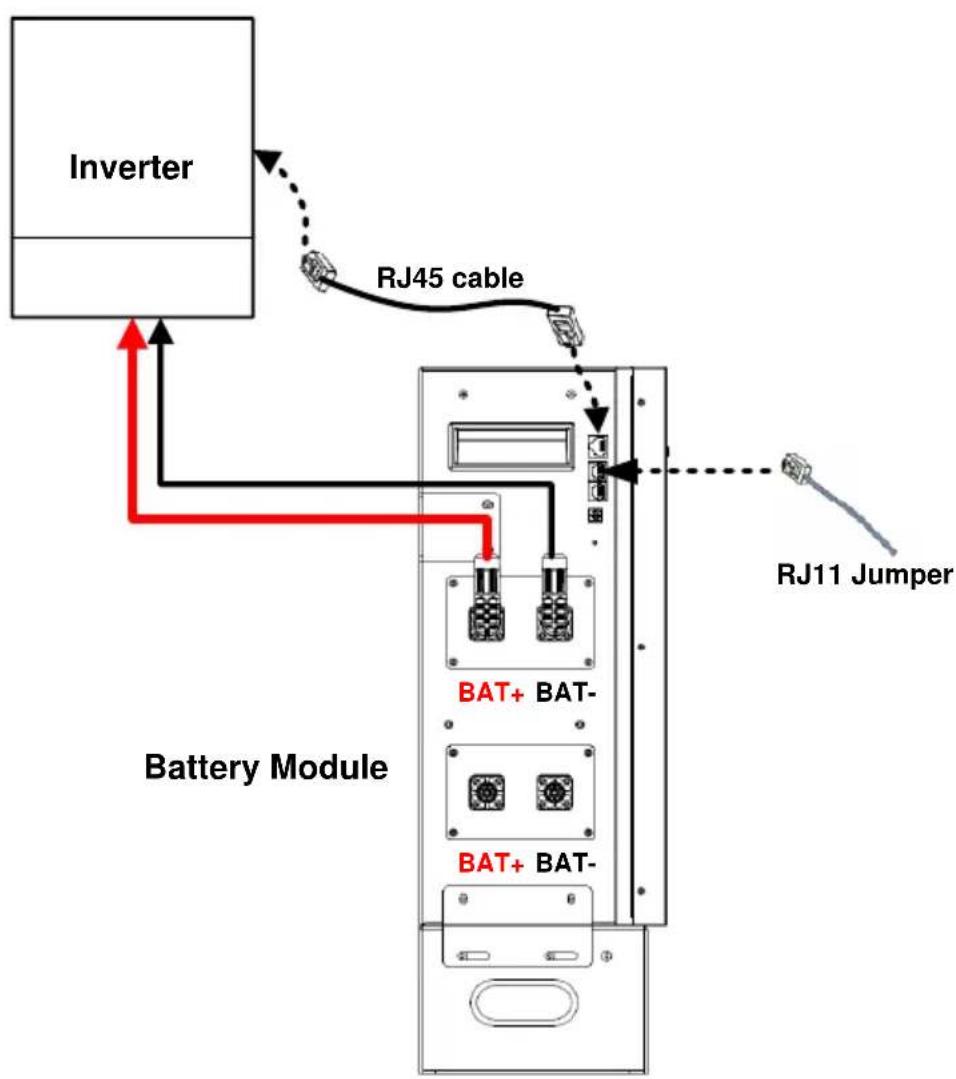

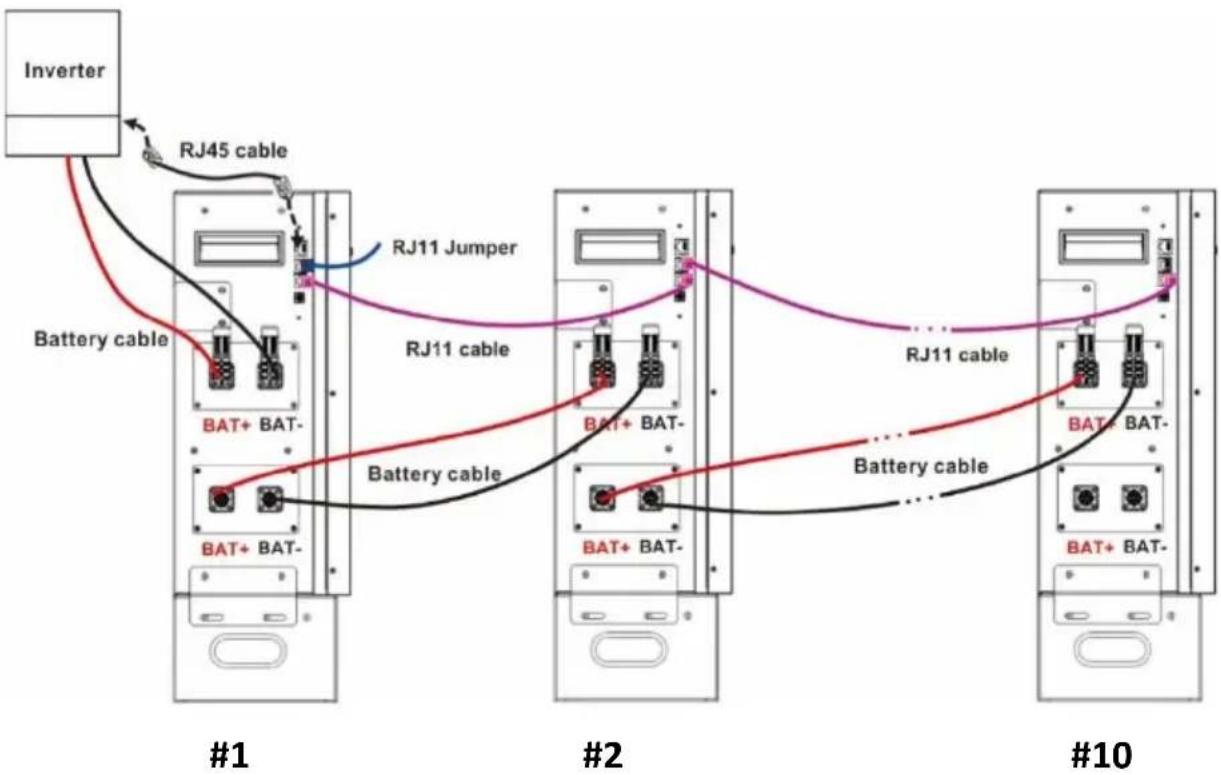

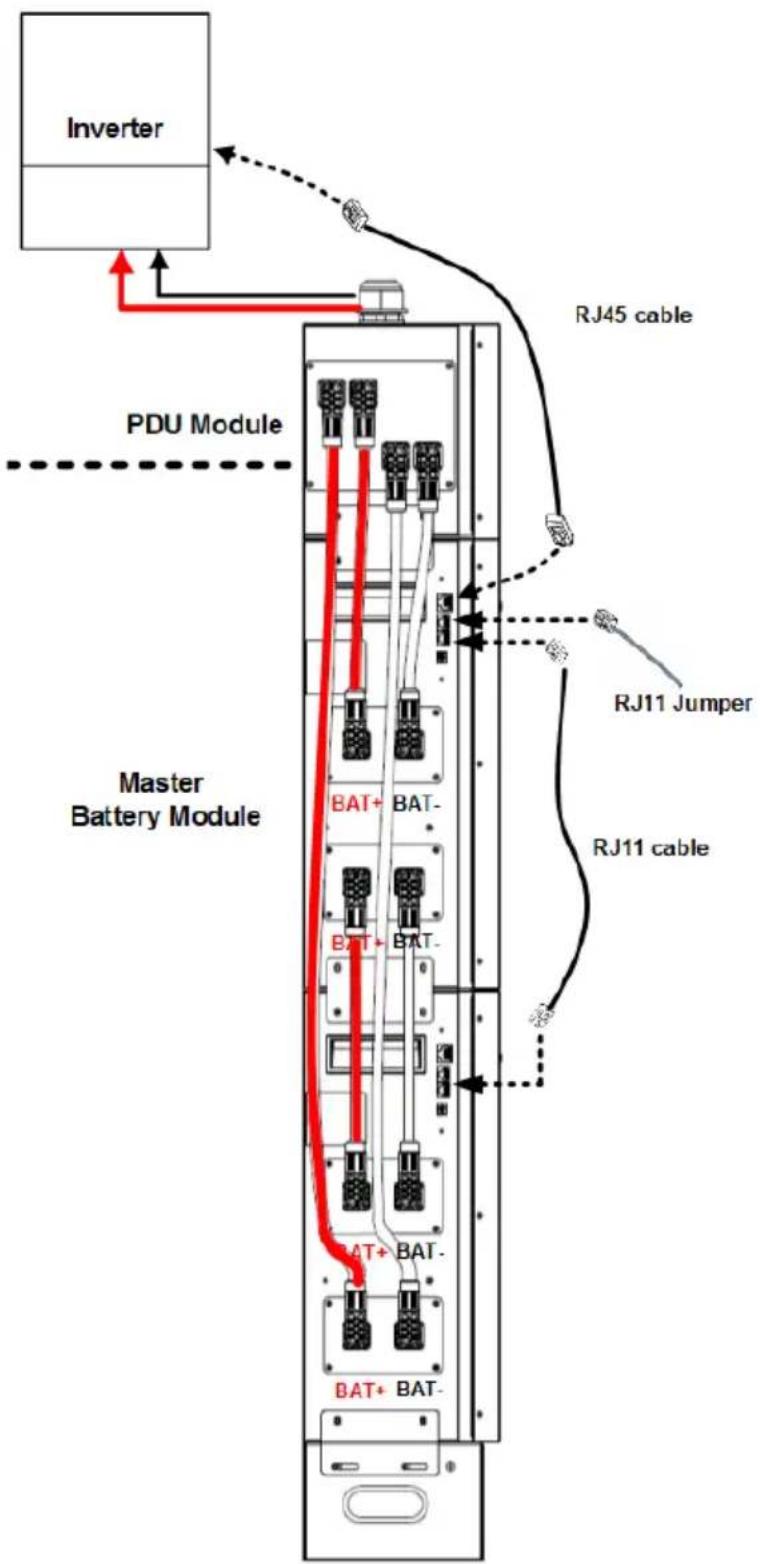

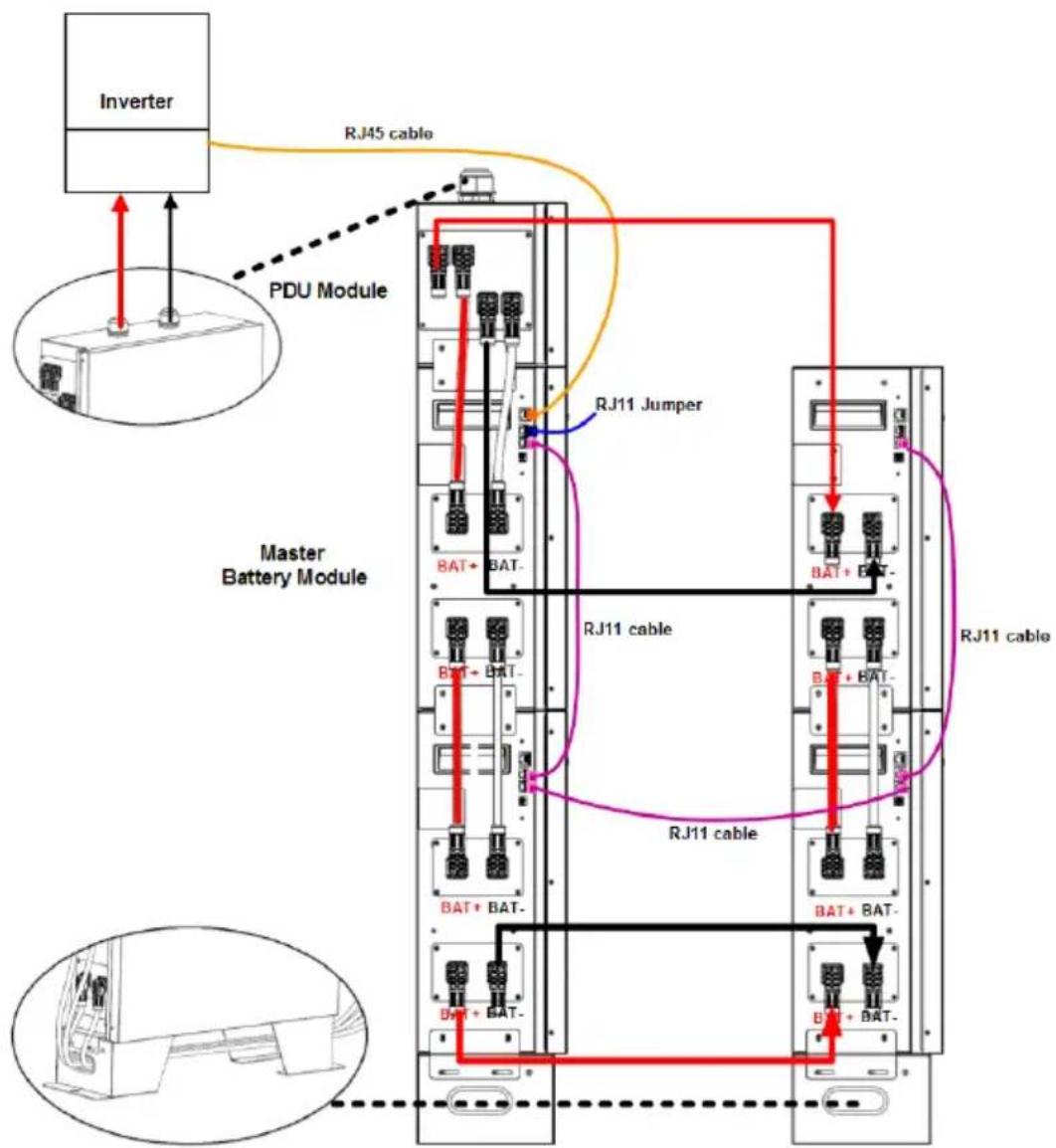

3.4 Schémas de câblage de diverses applications ..... 25

4. Mise en marche/arrêt du module de batterie ....31

4.1 Mise en service du module de batterie 31
4.2 Arrêt du module de batterie....31

5. Résolution des problèmes 32

1. Précautions de sécurité

1.1 Généralités

Attention

1). Il est très important et nécessaire de lire attentivement le manuel d'utilisation avant d'installer ou d'utiliser la batterie. Si vous ne le faites pas ou si vous ne suivez pas l'une des instructions ou l'un des avertissements de ce document, vous risquez de recevoir une décharge électrique, de subir des blessures graves, voire mortelles, ou d'endommager la batterie, ce qui pourrait la rendre inopérante.

2) Après le déballage, veuillez d'abord vérifier le produit et la liste d'emballage, si le produit est endommagé ou s'il manque des pièces, veuillez contacter le détaillant local.

Avertissement

3) Seuls des professionnels qualifiés ou du personnel formé sont autorisés à installer, faire fonctionner, entretenir ou remplacer l'équipement et les composants (y compris le logiciel).

1.2 Avant de se connecter

Danger

1) Avant l'installation, veillez à couper l'alimentation du réseau et assurez-vous que la batterie est en mode éteint. Un contact transitoire entre l'âme du câble d'alimentation et le conducteur générera des arcs électriques ou des étincelles, ce qui peut provoquer un incendie ou des blessures corporelles.

2) Assurez-vous que les câbles que vous avez préparés sont conformes aux réglementations locales.

3) Le câblage doit être correct. Ne pas mal connecter les câbles positif et négatif, et s'assurer qu'il n'y a pas de court-circuit avec l'appareil externe. Pour éviter tout choc électrique, le cuivre et le contact du fil ne doivent PAS être exposés à l'extérieur sans protection.

4) Il est interdit de connecter directement la batterie et l'alimentation CA.

5) Ne connectez pas directement la batterie au câblage solaire PV.

6) Le BMS intégré dans la batterie est conçu pour 51,2 VDC, veuillez NE PAS connecter la batterie en série.

7) Veuillez vous assurer que les paramètres électriques du système de batterie sont compatibles avec les équipements connexes.

8) Conservez la batterie à l'abri de l'eau et du feu.

9) N'exposez pas la batterie à des produits chimiques ou des vapeurs inflammables ou agressives.

10) Obtenez l'approbation de la compagnie nationale et locale d'électricité avant de connecter l'équipement au réseau.

1.3 En cours d'utilisation

Avis

Lors de la première utilisation, il est fortement recommandé de recharger la batterie au maximum (plus de 90 %) de sa capacité.

Danger

1) Toutes les bornes de la batterie doivent être déconnectées pour l'entretien.

2) Si le système de batterie doit être déplacé ou réparé, l'alimentation doit être coupée et la batterie est complètement hors service.

3) Ne pas brancher ou débrancher les câbles d'alimentation lorsque l'appareil est sous tension. Un contact transitoire entre l'âme du câble d'alimentation et le conducteur génère des arcs électriques ou des étincelles, qui peuvent provoquer un incendie ou des blessures corporelles.

4) Il est interdit de connecter la batterie avec un autre type de batterie.

5) Il est interdit de faire fonctionner les batteries avec un onduleur défectueux ou incompatible.

6) En cas d'incendie, seul un extincteur à poudre peut être utilisé. Les extincteurs à liquide sont interdits.

7) Veuillez ne pas ouvrir, réparer ou démonter la batterie sans l'autorisation du personnel. Nous n'assumons aucune conséquence ou responsabilité liée à la violation des opérations de sécurité ou à la violation des normes de conception, de production et de sécurité des équipements.

8) Il est interdit d'insérer tout objet étranger dans une partie quelconque de la batterie.

9) Ne placez pas les piles dans l'eau ou dans d'autres liquides.

Avertissement

10) Portez des gants ESD lorsque vous manipulez l'équipement. Ne pas porter de vêtements sujets à l'électricité statique.

11) Si la batterie est stockée pendant une longue période, il est nécessaire de la charger tous les six mois, et le SOC (état de charge) ne doit pas être inférieur à 90%.

12) La batterie doit être rechargée dans les 12 heures, après avoir été complètement déchargée.

13) Utilisez uniquement un chiffon sec pour nettoyer la batterie. N'utilisez pas de solvants de nettoyage.

14) Ne peignez aucune partie de la batterie, y compris les composants internes et externes.

Avis

1.4 Disclaimer

Le fabricant ne peut être tenu responsable d'une anomalie de fonctionnement de l'équipement, d'un dommage aux composants, d'un accident de sécurité personnelle, d'une perte matérielle ou de tout autre dommage causé par les raisons suivantes :

1) Les batteries ne sont pas chargées comme il se doit pendant le stockage, ce qui entraî ne une perte de capacité ou des dommages irréversibles aux batteries.
2) La batterie est endommagée, tombe ou fuit en raison d'une mauvaise utilisation ou d'une connexion incorrecte.
3) Les paramètres de la batterie sont mal définis.
4) Après avoir été installées et connectées au système, les batteries ne sont pas mises sous tension à temps, ce qui provoque des dommages aux batteries dus à sur la décharge.
5) Les batteries sont connectées à des charges supplémentaires, ou utilisées avec d'autres batteries, y compris, mais sans s'y limiter, des batteries d'autres marques ou des batteries de capacités nominales différentes.
6) Les batteries sont endommagées en raison d'un dépassement de l'environnement de fonctionnement (trop élevé ou trop faible) ou de paramètres d'alimentation externes ne répondant pas aux spécifications techniques, par exemple le réseau électrique est instable et connaît des pannes fréquentes.
7) Les batteries sont souvent trop déchargées ou les batteries n'ont pas été complètement chargées pendant une longue période.
8) La période de garantie des batteries a expiré.

2. Introduction

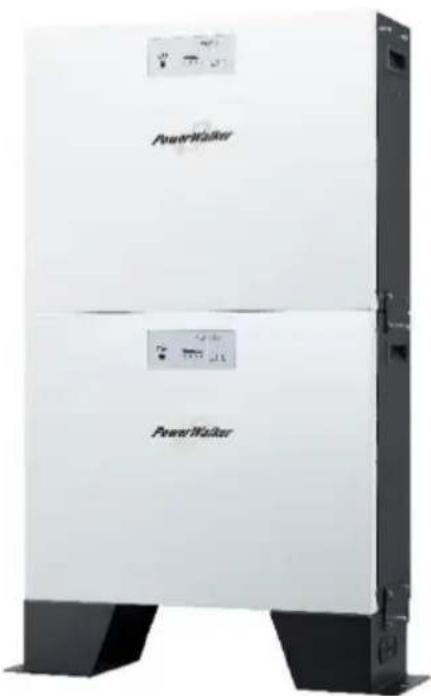

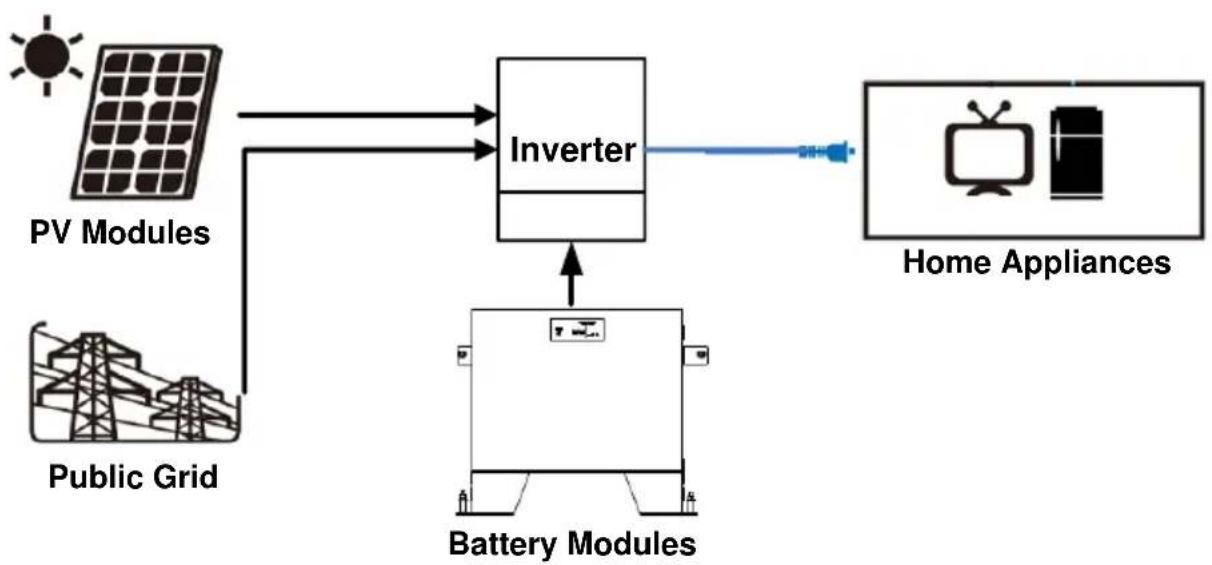

Le système de batterie PowerWalker LiFe 48-100 est un pack de batteries lithium-ion modulaire et évolutif, adapté au stockage d'énergie solaire. La batterie est légère et compacte.

Le système intelligent de gestion de batterie BMS intégré peut gérer et surveiller les informations des cellules, notamment la tension, la température, le courant, etc. De plus, le BMS peut équilibrer la charge et la décharge des cellules pour prolonger la durée du cycle. Elle se charge à un taux élevé et est conçue pour durer entre 2000 et 8000 cycles de charge. La technologie lithium-phosphate de fer garantit la sécurité et la fiabilité.

2.1 Caractéristiques

• Non toxique, non polluant et respectueux de l'environnement.
• Matériau de la cellule LiFeO4, performances de sécurité et longue durée de vie.
• Fonctions de protection BMS intelligentes : surdécharge, température élevée, surcharge, surintensité.
• Configuration flexible, plusieurs modules de batteries peuvent être facilement empilés et ajoutés pour une expansion énergétique.
• La plage de température de fonctionnement s'étend de 0°C à 50°C. Les performances de décharge et la durée de vie du cycle sont excellentes.

2.2 Contenu de l'emballage

L'emballage est recyclable. Veuillez le réutiliser ou l'éliminer correctement.

Module de batterie x 1	Pieds de support x 2	Plaques de fixation pour les pieds du stand : Gauche x 1, droite x 1	Bague SNAP X 2
Supports de type L x 2	Plaques de fixation x 2	Vis x 20	Boulon d'expansion M10 x 4
Connecteurs de batterie externe BAT+ x 2, BAT- x 2	Câble RJ45 x 1	Câble RJ11 x 1	Cavalier RJ11 x 1
Manuel d'utilisation x 1	Carte de garantie x 1

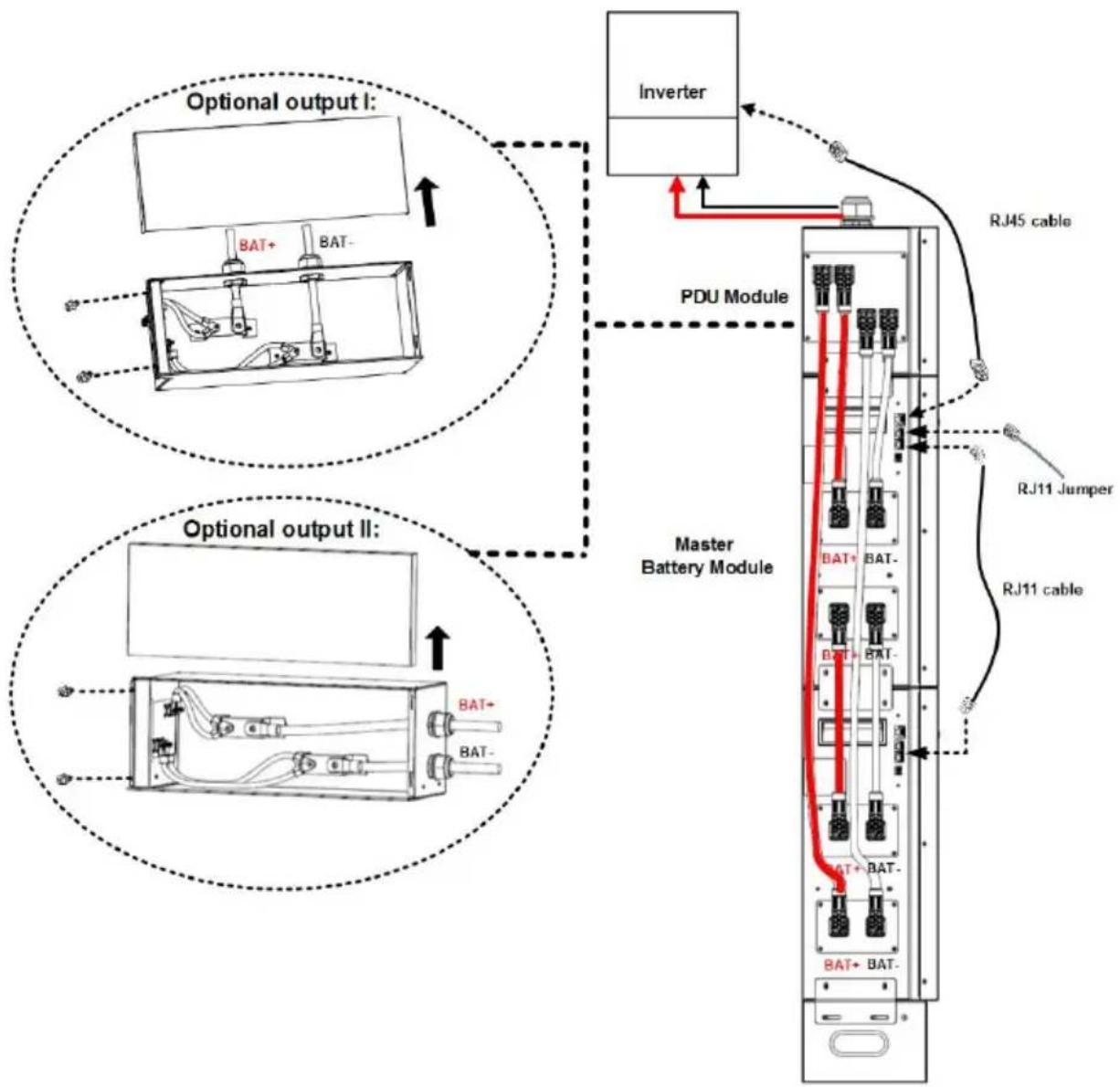

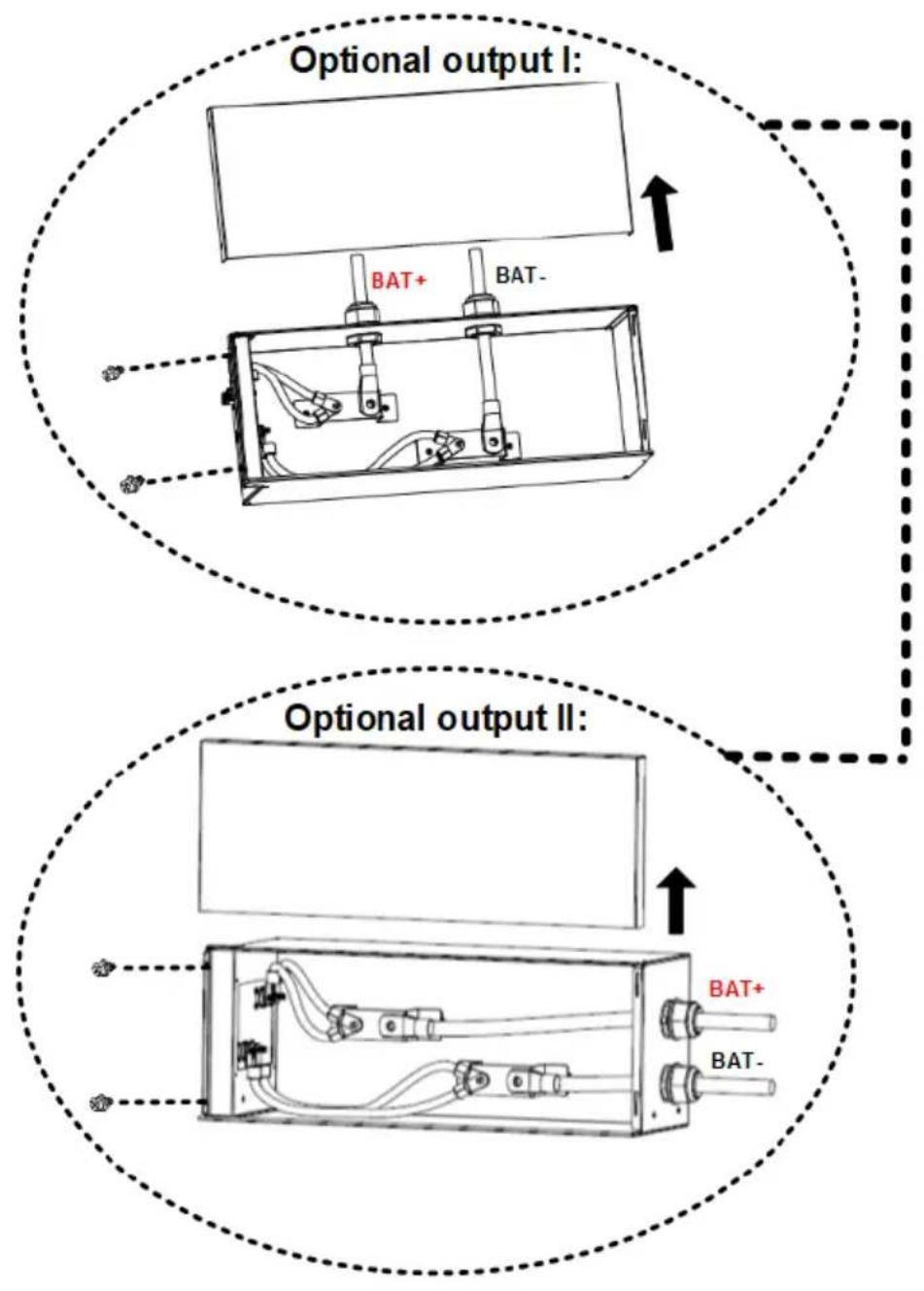

Le module PDU peut être acheté séparément. Le contenu suivant sera inclus dans son emballage séparé :

Module PDU x 1	Presse-étoupe x 2

2.3 Spécifications

Modèle	Système de batterie LiFe 48-100
Capacité	5120 Wh
Technologie de la batterie	Phosphate de fer et de lithium
Extension de la batterie	Jusqu'à 10 unités
Tension nominale	51,2 VDC
Capacité nominale	100 Ah
Tension de décharge complète	42 VDC
Max. Courant de décharge continu	150 A ; supérieure à 150 A nécessite l'utilisation de PDU
Max. Courant de décharge	192 A à 1min
Efficacité de la décharge	90%
Protection	BMS
Max. Tension de charge	56 V ± 0,1 V
Max. Courant de charge	Max. 100 A ; par défaut 30 A
Méthode de facturation standard	0.2C CC (Constant Current) charge jusqu'à FC, CV (Constant Voltage) charge jusqu'à ce que le courant de charge diminue à <0.05C
Résistance intérieure	≤20mΩ
Cycles de vie de la batterie (*par rapport à la capacité initiale)	8000 cycles : pour 60% de DOD à 1C de courant de décharge et 0,2C de courant de recharge avec >50% de capacité.*2000 cycles : pour 90% de DOD à 1C de courant de décharge et 0.2C de courant de recharge avec >80% de capacité.*
Dimension (D x W x H)	185 x 540 x 420 mm
Dimension avec les pieds du support (D x W x H)	185 x 540 x 530 mm
Poids net (kg)	48
Température de fonctionnement	Charge/ Décharge: 0 °C ~ 50 °CTempérature optimale : 10 °C ~ 35 °C pour une plus longue durée de vie de la batterie
Température de stockage	-20°C ~ 60 °C;20°C ± 5°C recommandé
Protection IP	IP 20
Communication	RS485 (RJ45), port d'extension CAN (RJ11)

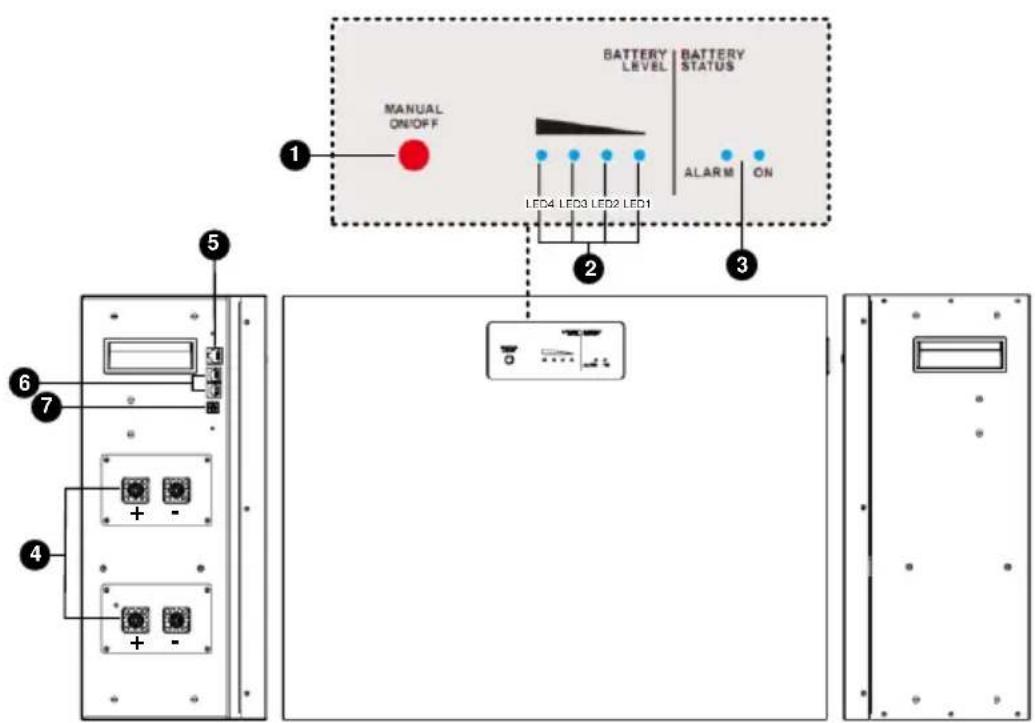

2.4 Indicateur et réglage du produit

BATTERY LEVEL | BATTERY STATUS MANUAL ON/OFF LED4 LED3 LED2 LED1 ALARM ON ① ② ③ ④ ⑤ ⑥ ⑦

1 Bouton de mise en marche/arrêt manuel - pour allumer ou éteindre le module de batterie.

• Si le module de batterie est éteint, appuyez sur le bouton et maintenez-le enfoncé pendant 5 secondes pour allumer le module.
• Si le module de batterie fonctionne, appuyez sur le bouton et maintenez-le enfoncé pendant environ 5 secondes pour éteindre le module.

2 LED de niveau de batterie - Indique le niveau de la batterie. Veuillez vous référer au tableau des indicateurs LED pour plus de détails.

3

LED d'état de la batterie - Indique l'état du module de la batterie. Veuillez vous référer au tableau des indicateurs LED pour plus de détails.

Indicateur LED:

État de la batterie			LED d'état de la batterie		LED du niveau de la batterie
Statut		SOC	ON	ALARME	LED1	LED2	LED3	LED4
Mode normal	Chargement	0%~25%	ON	OFF	Flash	OFF	OFF	OFF
		26%~50%	ON	OFF	ON	Flash	OFF	OFF
		51%~75%	ON	OFF	ON	ON	Flash	OFF
		76%~100%	ON	OFF	ON	ON	ON	Flash
	Rejeter	0%~25%	ON	OFF	ON	OFF	OFF	OFF
		26%~50%	ON	OFF	ON	ON	OFF	OFF
		51%~75%	ON	OFF	ON	ON	ON	OFF
		76%~100%	ON	OFF	ON	ON	ON	ON
Mode alarme	Avertissement	-	OFF	Flash	-
	Défauts	-	OFF	ON	-
Mise hors tension		-	OFF	OFF	OFF	OFF	OFF	OFF

4

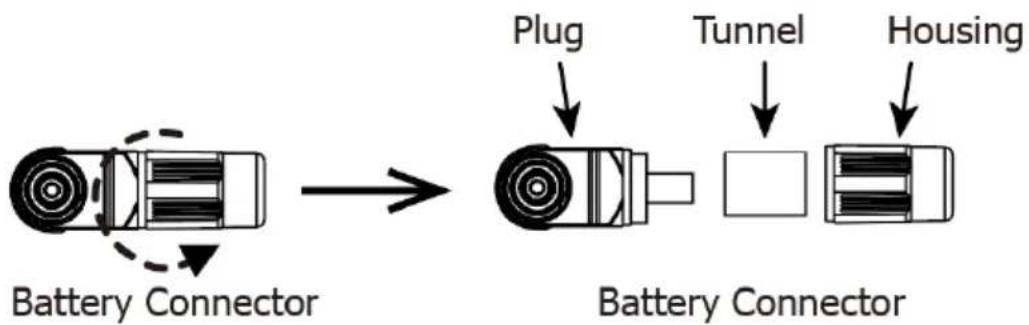

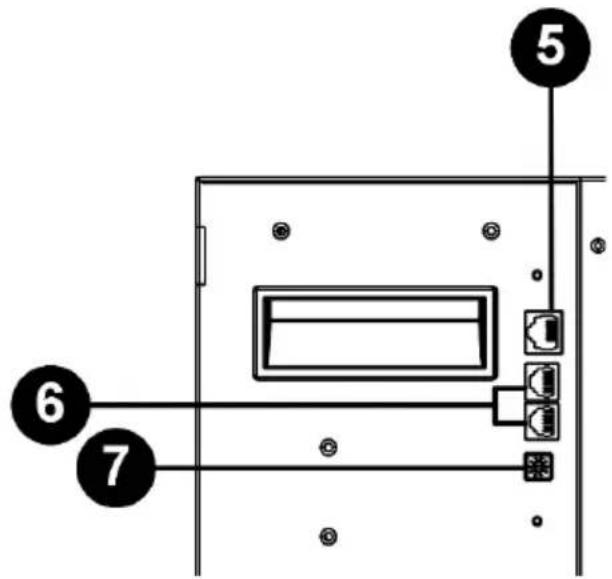

Connecteur de batterie externe

Il y a deux jeux de connecteurs de batterie en parallèle. Les bornes positives sont marquées "BAT+" et les bornes négatives sont marquées "BAT-".

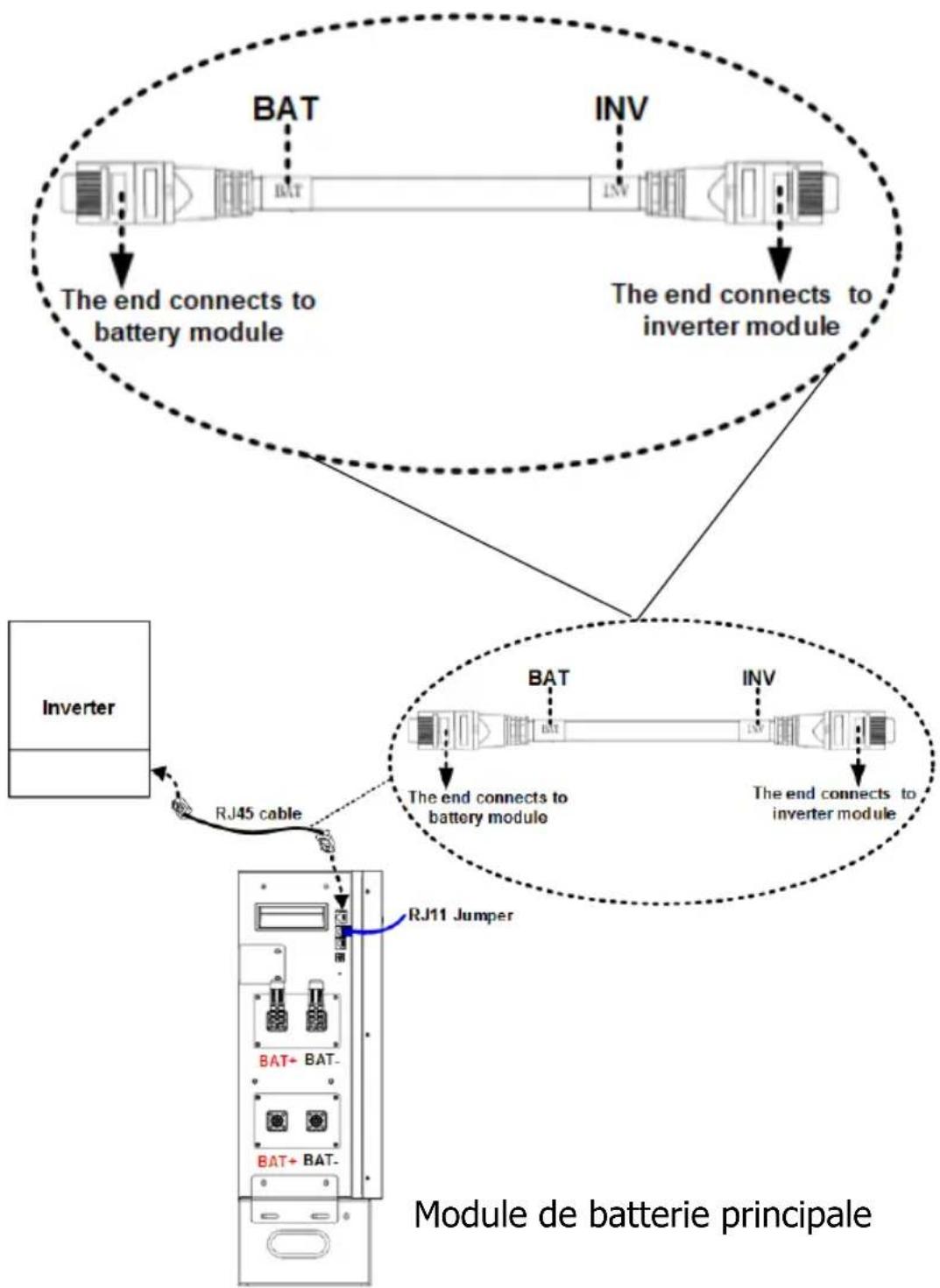

• Type de connecteur : RJ45
- Fonction : communication entre le module batterie et le module onduleur.
• Définition de la broche :

	PIN	Définition
	1	RS485B
	2	RS485A
	3	NC2
	4	RS485B
	5	RS485A
	6	PrésentA
	7	PrésentB
	8	NC1

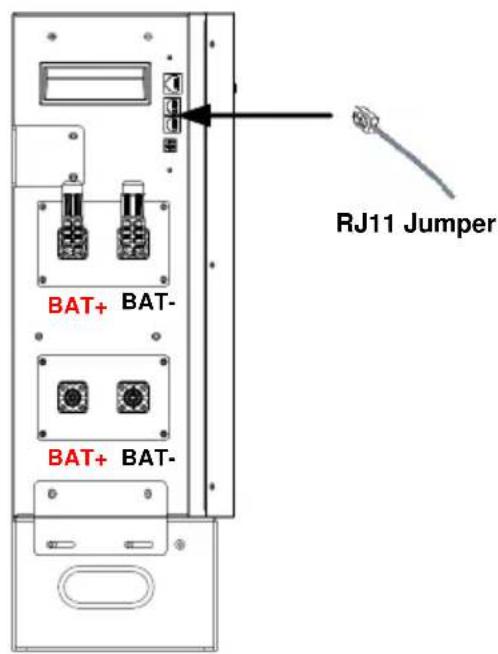

6 Port d'extension

• Type de connecteur: RJ11
• Fonction : Transmission du signal BMS pour le module de batterie et pour l'extension de la capacité de la batterie en parallèle.
• Définition des broches

	PIN	Définition
	1	CANH
	2	CANL
	3	PrésentA
	4	PrésentB
	5	NC
	6	NC

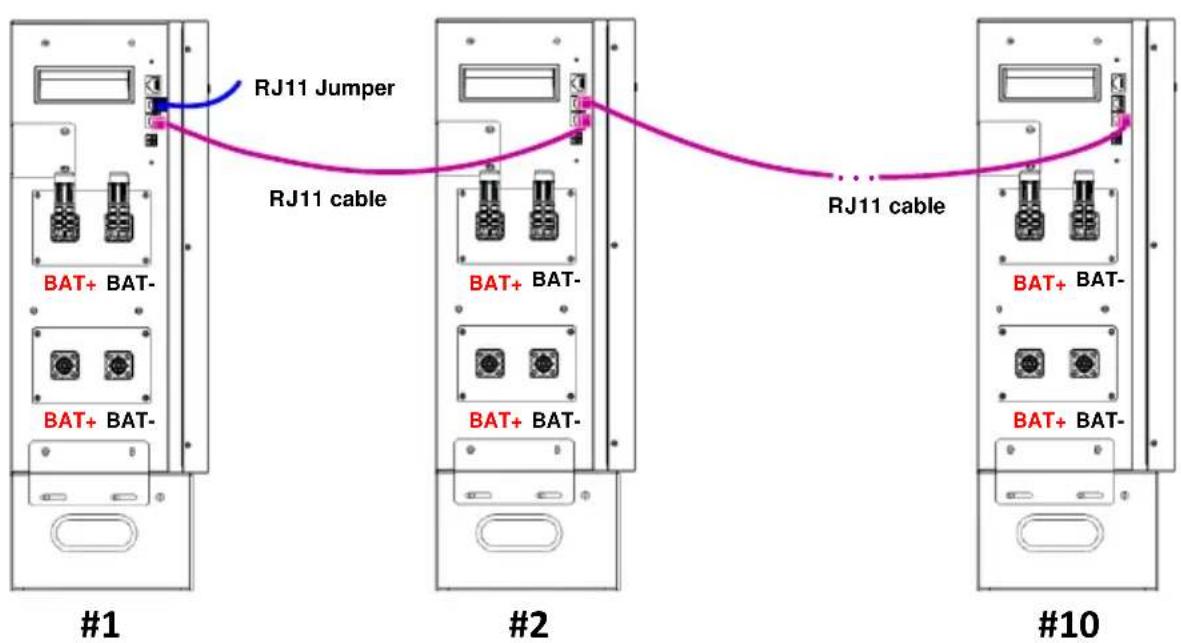

7 Interrupteur d'identification

- Le commutateur ID indique le code d'identification unique de chaque module de batterie. Il est nécessaire d'attribuer un ID unique à chaque module de batterie pour un fonctionnement normal.

- Nous pouvons configurer le code d'identification de chaque module de batterie en faisant tourner le numéro d'identification sur le commutateur d'identification. De 0 à 9, le numéro peut être aléatoire, sans ordre particulier.

- S'il y a plus d'un module de batterie dans le système parallèle, le module de batterie connecté au module d'onduleur est la batterie maî tre et le code d'identification doit être réglé sur 0. Le code d'identification du module de batterie restant DOIT être unique. Ne pas définir le même numéro pour 2 modules de batterie dans le système parallèle.

- Un maximum de 10 modules de batterie peut être utilisés en parallèle.

	PIN	Définition
	0	0x0F
	1	0x0E
	2	0x0D
	3	0x0C
	4	0x0B
	5	0x0A
	6	0x09
	7	0x08
	8	0x07
	9	0x06

3.1 Environnement d'installation

Assurez-vous que l'environnement d'installation répond aux conditions suivantes :

• La zone est complètement imperméable.
• Le sol est plat et de niveau.
• Il n'y a pas de matériaux inflammables ou explosifs à proximité.
• La température ambiante est comprise entre 0 et 50°C.
• La température et l'humidité sont maintenues à un niveau constant.
• Il y a peu de poussière et de saleté dans la zone.

Attention

Si la température ambiante est hors de la plage de fonctionnement, le module de batterie s'arrête de fonctionner pour se protéger. La plage de température optimale pour le fonctionnement du module de batterie est comprise entre 0°C et 50°C. Une exposition fréquente à des températures élevées peut détériorer les performances et raccourcir le cycle de vie du module de batterie.

3.2 Montage des modules

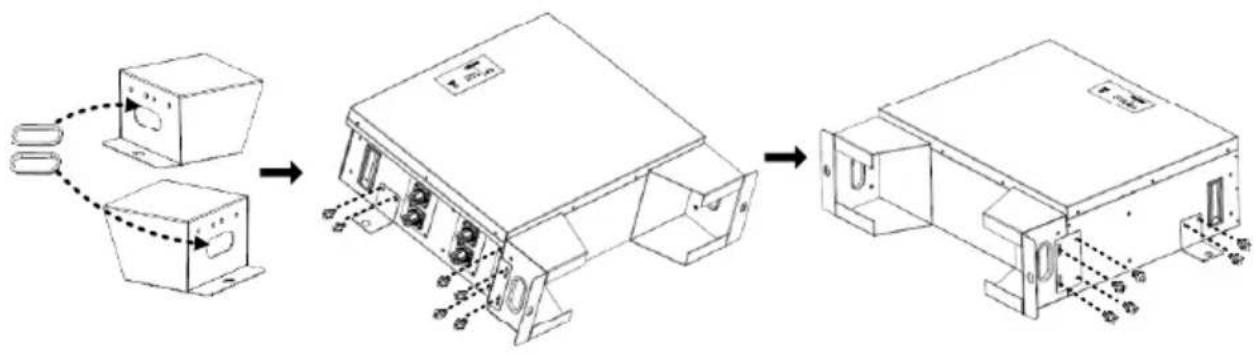

Étape 1 : Clipsez deux douilles SNAP dans les pieds du stand. Ensuite, fixez deux plaques de fixation sur l'alimentation du support (des deux côtés) avec huit vis. Enfin, fixez deux supports de type L sur le module de batterie (des deux côtés) avec quatre vis.


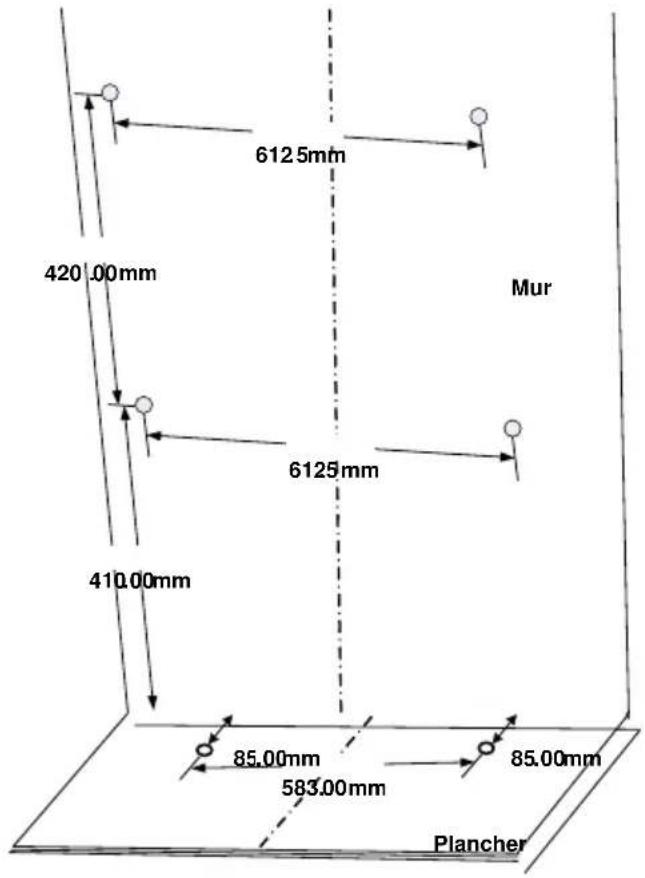

É tape 2 : Installez un module de batterie en suivant les étapes ci-dessous.

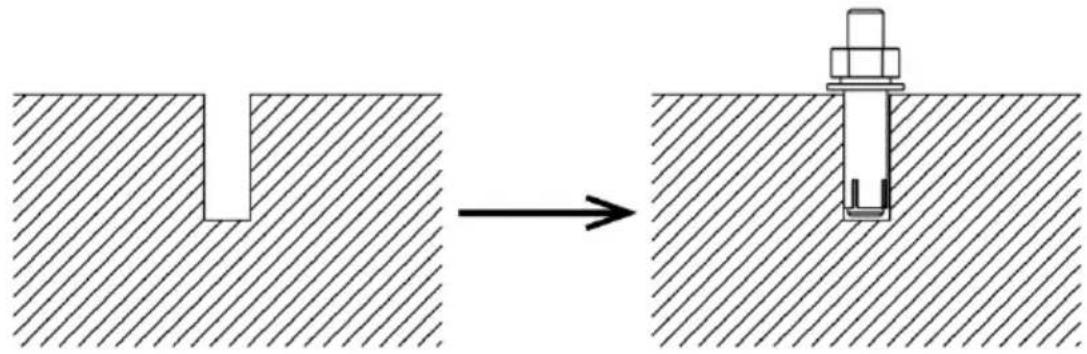

(a) Utilisez une perceuse de ∅ 13 mm pour percer des trous d'environ 60mm de profondeur selon la distance indiquée dans le tableau ci-dessous. Percez d'abord deux trous sur le sol, puis deux trous sur le mur. S'il y a un module de batterie supplémentaire à empiler, percez deux trous à une distance verticale de 420 mm.

(b) Insérez quatre boulons d'expansion dans les trous de ∅ 13 mm percés à l'étape précédente.

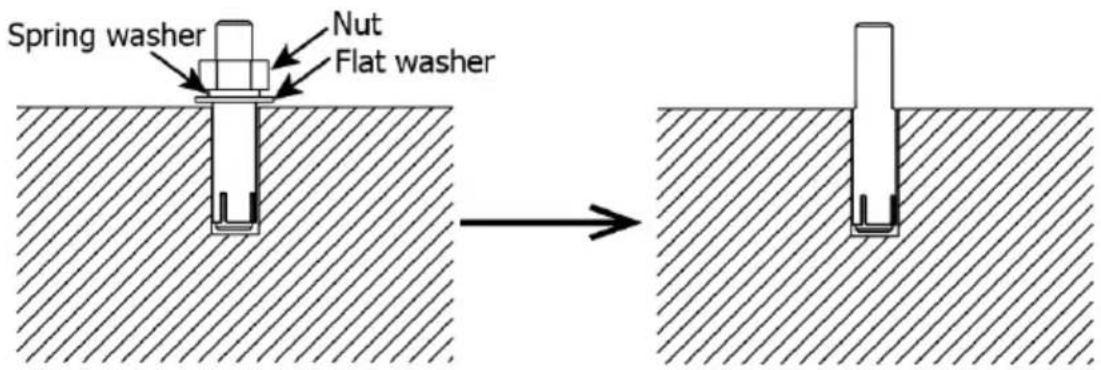

(c) Retirez l'écrou, la rondelle élastique et la rondelle plate.

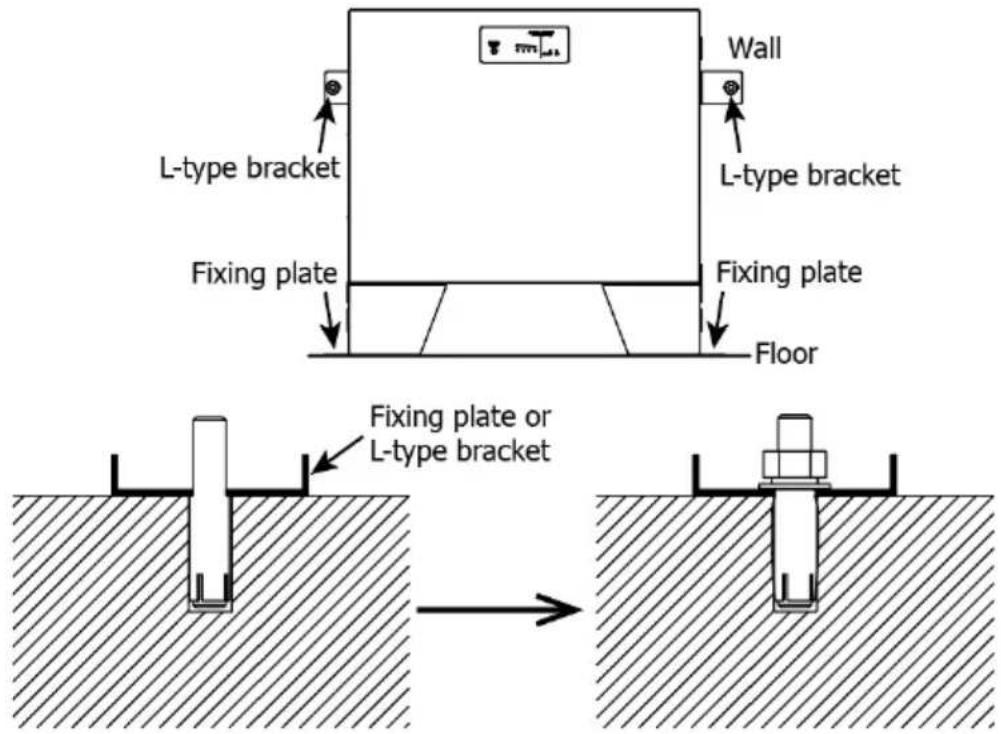

(d) Prenez le module de batterie assemblé (à l'étape 1) et posez-le sur le sol. Alignez le trou de la plaque de fixation avec les deux boulons d'expansion sur le sol. Alignez le trou du support de type L avec les deux boulons d'expansion sur le mur. Passez à travers le boulon restant dans le sol et le mur. Ensuite, revissez l'écrou, la rondelle élastique et la rondelle plate.

É tape 3 (si plus d'un module de batterie est connecté) :

Pour la connexion d'un seul module de batterie, veuillez sauter cette étape ! Si plus d'un module de batterie est connecté, veuillez suivre les instructions ci-dessous :

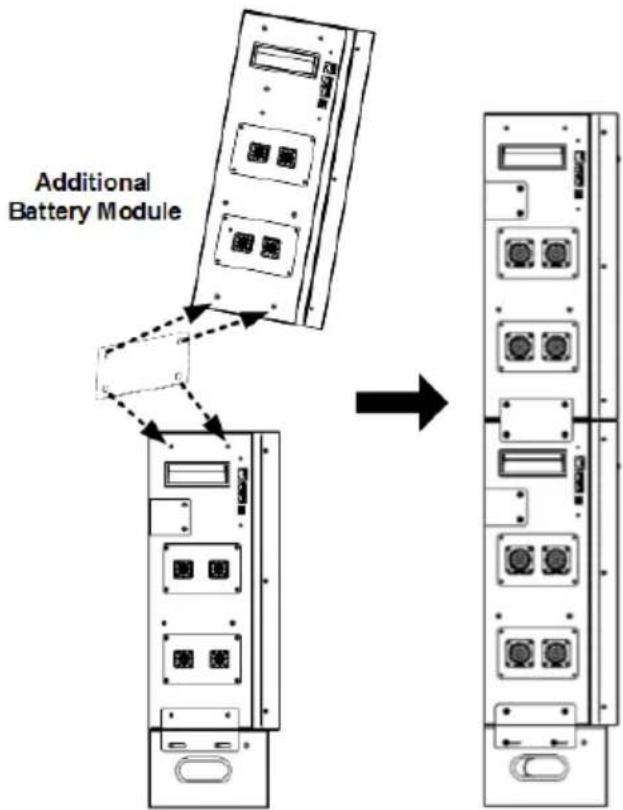

(a) Placez le module de batterie supplémentaire sur le dessus du module de batterie installé sur le sol. Assurez-vous qu'ils sont bien alignés.
(b) Installez une plaque de fixation pour fixer deux modules de batterie avec quatre vis comme indiqué sur l'image.

(c) Suivez la même procédure que l'étape (b) pour fixer l'autre côté.

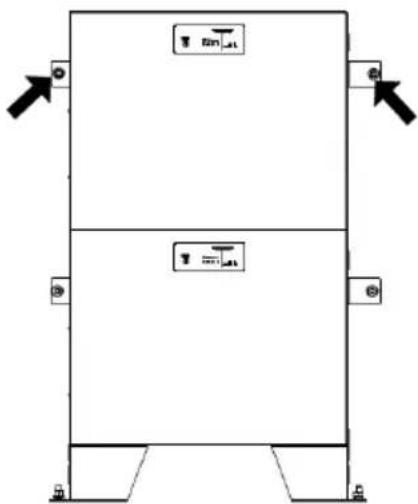

(d) En vous référant à l'é tape 2, fixez le module de batterie supérieur au mur à l'aide de deux boulons d'expansion.

T Bm Lat B T = 1.5t B B

(e) Si d'autres modules de batterie sont installés, répétez les étapes (a) à (d).

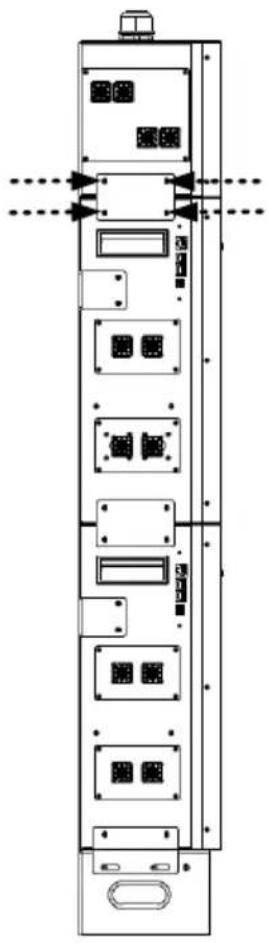

Étape 4 (si un module PDU optionnel est requis dans le système) : Empilez le module PDU au dessus de tous les modules de batterie. Installez deux plaques de fixation (fournies dans l'emballage du module PDU) des deux côtés des modules avec huit vis.

3.3 Configuration du câblage

Étape 1 : Insérez le cavalier RJ11 fourni dans l'un des ports d'extension situés sur le dessus du module de batterie.

Avis

Il est nécessaire d'avoir un cavalier RJ11 connecté au module de batterie simple (slave), ou au module de batterie maître (Master) lorsqu'il travaille en parallèle avec plusieurs modules pour un fonctionnement normal.

BJ11 Jumper BAT+ BAT- BAT+ BAT-

Étape 2 (Si plusieurs modules de batterie sont en parallèle) :

Insérez un câble RJ11 pour connecter le port d'extension du module de batterie maî tre. L'autre extrémité se connecte au port d'extension du module de batterie n°2. Si plusieurs modules de batteries sont connectés dans le système, répétez cette étape pour connecter d'autres modules de batteries.

Attention

Attention : Si plusieurs modules de batterie sont connectés pour l'extension de capacité, le module de batterie connecté directement au module de l'onduleur sera défini comme " module de batterie maî tre ". Veillez à définir le numéro d'identification du module de batterie maî tre sur "0".

Module de batterie principale

Étape 3 : Insérez le câble RJ45 fourni dans le port de communication RJ45 du module de batterie maî tre. L'autre extrémité se connecte au port de communication BMS du module onduleur.

Attention

Attention : "BAT" et "INV" sont marqués sur le câble RJ45. Assurez-vous de connecter le module de batterie et le module d'onduleur avec la bonne extrémité.
    note bottom of F Module de batterie principale

Étape 4 : Veuillez suivre les étapes ci-dessous pour préparer le câble de batterie avec les connecteurs de batterie externes fournis. La longueur du câble doit être préparée en fonction de la distance réelle entre le module batterie et le module onduleur.

La taille de câble recommandée est indiquée ci-dessous :

Taille du fil	Câble mm2
1*4AWG	25

(a) Desserrez et démontez la fiche du connecteur de la batterie fournie.

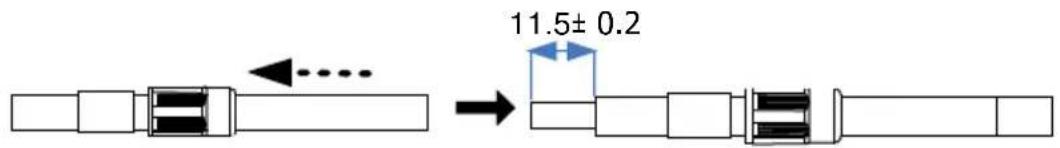

(b) Insérez le câble de la batterie à travers le tunnel et le boî tier, et dénudez le câble de la batterie de 11.5 ± 0.2mm.

11.5± 0.2

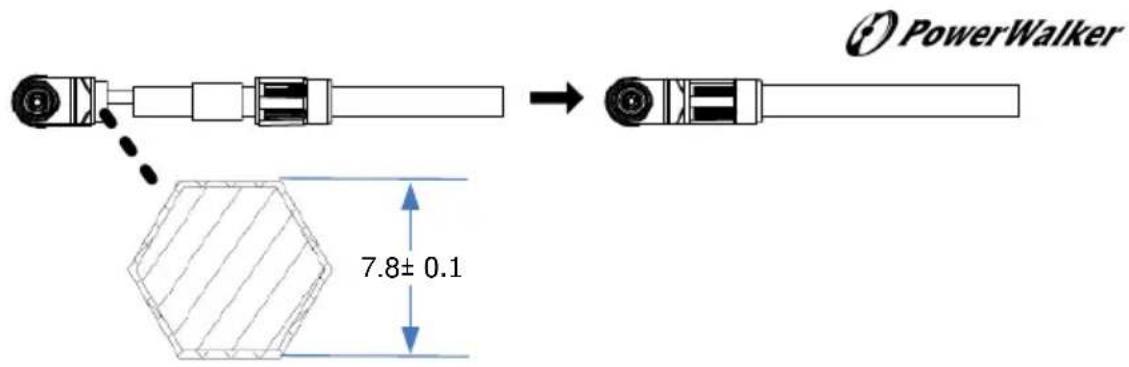

(c) Sertissez le câble et la fiche à l'aide d'un outil de sertissage approprié (par exemple, une pince hydraulique) pour former un hexagone comme indiqué dans le tableau ci-dessous. Ensuite, déplacez le boî tier vers la fiche et serrez-les.

PowerWalker 7.8± 0.1

(d) Utilisez un câble de batterie pour connecter le module de batterie et le module d'onduleur. Assurez-vous que la polarité du module de batterie est correctement connectée.

Connecteur ROUGE vers la borne positive (+) Connecteur NOIR à la borne négative (-)

Si plusieurs modules de batterie sont connectés, utilisez un câble de batterie pour connecter le module de batterie principal et les autres modules de batterie un par un.

Module de batterie principale

(e) Après avoir connecté tous les câbles, les modules de batterie sont prêts pour la sortie CC.

3.4 Schémas de câblage de diverses applications

(1) Connexion d'un module de batterie unique avec un câblage de courant de 150A maximum :

(adapté à l'onduleur ≤ 6KW)


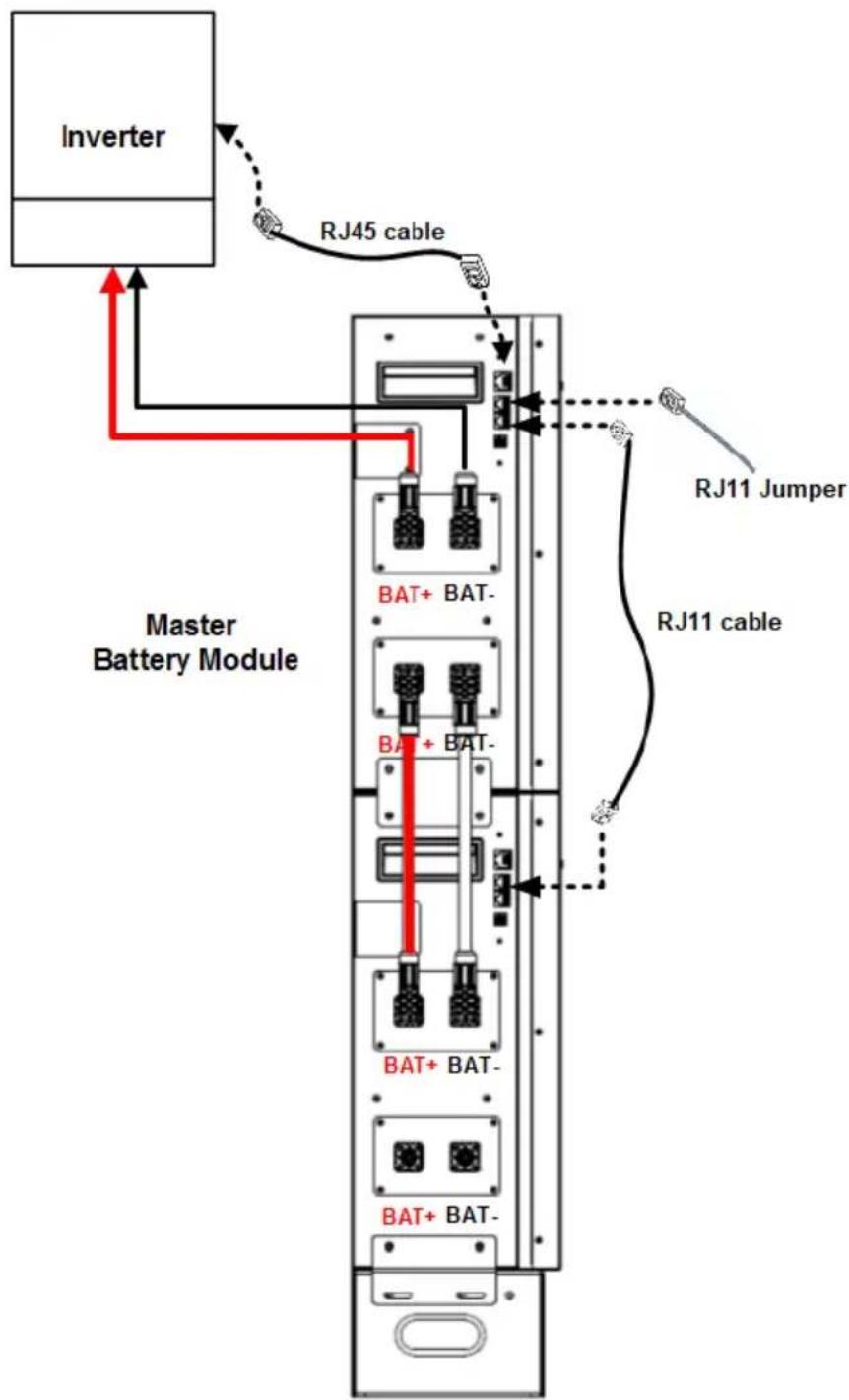

(2) Connexion de deux modules de batterie pour une plus longue durée de sauvegarde avec un câblage de courant de 150A maximum :

(adapté à l'onduleur ≤ 6KW)

(3) Connexion de deux modules de batterie pour un onduleur de plus grande capacité :

(adapté à l'onduleur > 6KW)

Attention

Attention: Le modulePDU est nécessaire pour combiner le courant du pack de batteries !

Diagramme agrandi de la p. 27

Diagramme agrandi de la p. 27

(4) Plusieurs modules de batterie en parallèle pour un onduleur de grande capacité avec une durée de sauvegarde plus longue :

(adapté à l'onduleur > 6KW)

Attention

Attention: Le module PDU est nécessaire pour combiner le courant du pack de batteries!

4. Mise en marche/arrêt du module de batterie

4.1 Mise en service du module de batterie

(a) Lorsque le module de batterie est en mode d'arrêt, appuyez sur le bouton manuel ON/OFF pendant plus de 5 secondes.

(b) Ou bien, il suffit d'allumer le module d'onduleur qui est déjà connecté à un module de batterie. Le module de batterie sera automatiquement mis sous tension.

*Si le bouton manuel ne peut être approché, il suffit d'allumer le module onduleur. Le module batterie sera automatiquement mis sous tension.

4.2 Arrêt du module de batterie

Lorsque le module de batterie est en mode de fonctionnement, appuyez sur le bouton manuel ON/OFF pendant 5 secondes.

5. Résolution des problèmes

Utilisez le tableau ci-dessous pour résoudre les problèmes mineurs d'installation et de fonctionnement.

Situation	Description de l'événement de défaut	Solution
Bloc batterie pas de sortie	Le cavalier RJ11 est manquant.	Vérifiez à nouveau si le cavalier RJ11 est bien connecté.
La batterie ne peut pas se décharger	Le même code d'identification est défini dans plusieurs packs de batteries.	Réinitialisez chaque batterie avec des codes d'identification différents.
	Protection contre la sous-tension.	Chargez la batterie.
	Protection contre la surchauffe ou la sous-température (la température de la cellule est inférieure à -20°C ou supérieure à 80°C).	Réglez la température de la cellule dans la plage de -20°C à 60°C pour la décharge.
	Protection contre les surintensités.	Retirer une charge non critique et charger la batterie.
	La sortie de la batterie est en court-circuit.	Soulager les courts-circuits et charger la batterie.
	Défaillance du système détectée.	Arrêtez le système et appelez le service de maintenance.
La batterie ne peut pas se décharger	Dans les packs de batteries parallèles, la communication CAN est perdue et un "déséquilibre parallèle" se produit sur la batterie esclave.	Assurez-vous que les fils de communication sont tous bien connectés.
La batterie ne peut pas se charger	Protection contre les surintensités.	Réduire le courant de sortie du module de puissance.
	Protection contre la surchauffe ou la sous- température (la température de la cellule est inférieure à 0°C ou supérieure à 60°C).	Réglez la température de la cellule dans une fourchette de 0°C à 50°C pour la charge.
	Défaillance du système détectée.	Arrêtez le système et appelez le service de maintenance.
Un échec de communication est détecté	Le câble de communication n'est pas bien connecté.	Vérifiez si le câble de communication est bien connecté.
	Conflit de commutateur d'ID de communication.	Vérifiez le réglage du commutateur d'identification des batteries parallèles et corrigez-le.
	Défaillance du système détectée.	Arrêtez le système et appelez le service de maintenance.

PowerWalker
