| Type de produit | Minuteur électrique avec photocellule |
| Marque | Intermatic |
| Modèle | K122 |
| Alimentation | 120 V CA (modèles disponibles pour 208 V, 240 V, 480 V) |
| Type de contact | Prise à fiche tournante de verrouillage série AM |
| Fonction principale | Allumage et extinction automatiques de l'éclairage en fonction de la luminosité ambiante (crépuscule à l'aube) |
| Dimensions (approx.) | 10 cm x 5 cm x 5 cm |
| Poids (approx.) | 150 g |
| Matériau du boîtier | Plastique résistant aux intempéries |
| Indice de protection | Adapté pour usage extérieur (vérifier l'étiquette) |
| Température de fonctionnement | -40 °C à 70 °C (estimation) |
| Câblage requis | Conducteurs en cuivre uniquement |
| Installation | Réservée à un électricien qualifié ; couper l'alimentation avant toute intervention |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs |
| Sécurité | Couper l'alimentation au disjoncteur avant installation ; respecter les tensions indiquées sur l'étiquette |
| Pièces détachées | Aucune pièce réparable par l'utilisateur ; contacter le service client Intermatic |
| Garantie | Garantie limitée ; retour au vendeur ou réclamation en ligne sur www.intermatic.com |
| Informations générales | Conforme aux normes électriques nationales et régionales |
FOIRE AUX QUESTIONS - K122 INTERMATIC
Quel est le rôle de la photocellule sur le K122 ?
La photocellule détecte la luminosité ambiante et commande l'allumage automatique de l'éclairage au crépuscule et l'extinction à l'aube.
Comment installer le minuteur K122 ?
L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation au disjoncteur, connectez les fils selon le schéma fourni (noir, blanc, rouge) en respectant la tension indiquée sur l'étiquette, puis insérez l'appareil dans la prise à verrouillage.
Quelles tensions d'alimentation sont compatibles ?
Le K122 est disponible en versions pour 120 V CA, 208 V CA, 240 V CA ou 480 V CA. Vérifiez l'étiquette de l'appareil avant le câblage.
Puis-je utiliser ce minuteur en intérieur ?
Le K122 est conçu pour usage extérieur (éclairage de jardin, parking, etc.). En intérieur, son utilisation est possible si les conditions d'humidité et de température sont respectées.
Que faire si la lumière reste allumée en plein jour ?
Vérifiez que la cellule photoélectrique n'est pas obstruée ou orientée vers une source lumineuse artificielle. Assurez-vous que la flèche sur le boîtier pointe vers le nord.
Est-il possible de connecter plusieurs lampes sur un seul K122 ?
Oui, mais la puissance totale des lampes ne doit pas dépasser la charge maximale indiquée sur l'étiquette (généralement 1800 W pour 120 V).
Comment nettoyer le minuteur ?
Utilisez un chiffon sec et doux pour enlever la poussière. Évitez l'eau, les solvants et les produits abrasifs qui pourraient endommager la photocellule.
Le K122 est-il étanche ?
Le boîtier est résistant aux intempéries, mais il n'est pas submersible. Installez-le à l'abri des projections d'eau directes si possible.
Comment réinitialiser le minuteur ?
Le K122 ne dispose pas de bouton de réinitialisation. Pour le réinitialiser, coupez l'alimentation pendant 30 secondes puis rétablissez-la.
Où trouver les pièces de rechange ?
Ce produit ne contient pas de pièces réparables par l'utilisateur. En cas de panne, contactez le service client Intermatic au 815-675-7000 ou via www.intermatic.com.
Questions des utilisateurs sur K122 INTERMATIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Minuteur électrique au format PDF gratuitement ! Retrouvez votre notice K122 - INTERMATIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K122 de la marque INTERMATIC.
MODE D'EMPLOI K122 INTERMATIC
Risque d'incendie et d'électrocution
- Couper l'alimentation aux disjoncteurs ou éteindre les interrupteurs avant toute installation ou toute intervention.
- L'installation et le câblage doivent être réalisés conformément aux exigences des normes électriques nationales et régionales.
- Utiliser des conducteurs en CUIVRE uniquement.
- La tension de secteur alimentant la prise doit être la même que la tension indiquée sur l'étiquette de l'unité de commande.
INSTALLATION
La Prise Àfiche Tournante de Verrouillage Série AM Instructions D'Installation
SECTION RELATIVE À LA SÉCURITÉ
AVERTISSEMENT
- Mettre HORS TENSION.
- Situer la prise de sorte que la cellule soit à l'sbri de tout éclairage artificiel qui, la nuit venue, la désactiverait ou déclencherait son cycle de nocturne marche/arrêt. Si possible, orienter la flèche de la prise vers le nord.
- Méthode de câblage
- Connecter le fil noir (ligne sous tension) du bloc d'alimentation, au fil noir de la prise.
- Connecter tous les fils noirs de l'appareil au fil rouge de la prise.
- 120 V, 2277 V: Connecter tous les fils blancs de l'appareil ainsi que le fil blanc de la prise, au fil neutre du bloc d'alimentation.
- 208 V, 240 V, 480 V: Connecter tous les fils blancs de l'appareil ainsi que le fil blanc de la prise, au fil rouge (autre ligne sous tension) du bloc d'alimentation.
- ATTENTION: La tension de ligne à la prise doit correspondre à la tension indiquée sur l'étiquette du contrôle.
- Insérer le contrôle dans la prise.
- Mettre SOUS TENSION.
GARANTIE LIMITÉE
Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

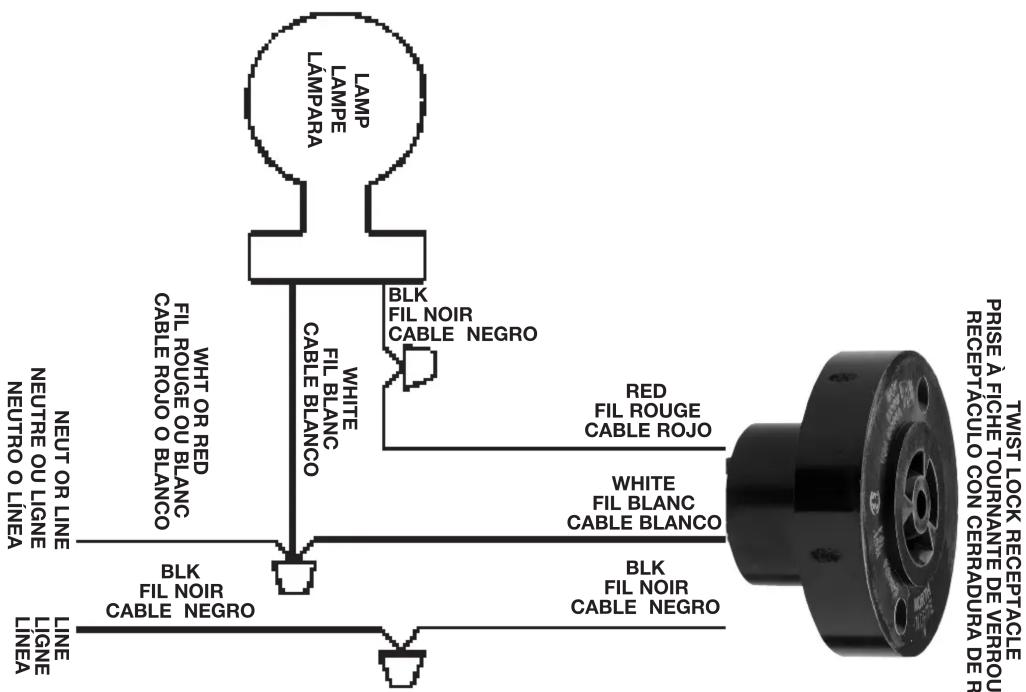

DIAGRAMA DE CABLEADO
DIAGRAMME DE CÁBALAGE
WIRING DIAGRAM
