Type de produit	Minuteur électrique mécanique à ressort
Marque	Intermatic
Modèle	FF415M
Tension nominale	125-277 V~, 50/60 Hz
Courant nominal	20 A à 125 V~, 10 A à 150 V~, 10 A à 277 V~, 7 A à 125 V~ (tungstène)
Puissance nominale moteur	2 CV à 250 V~
Type de câblage	Unipolaire, tridirectionnel ou bipolaire selon le modèle
Profondeur de boîtier requise	Minimum 6,35 cm
Fonctions	Minuterie automatique réglable (rotation vers la droite), shuntage (maintien ON) sur modèles à blocage (rotation vers la gauche)
Applications	Éclairage, ventilation, climatisation, moteurs, pompes
Installation	Remplace un interrupteur mural standard dans un boîtier vertical de 6,35 cm de profondeur
Matériau du boîtier	Plastique
Couleur	Blanc/ivoire (modèles FD) ou argenté (modèles FF)
Garantie	Garantie limitée, retour au vendeur ou formulaire en ligne sur www.intermatic.com
Entretien	Nettoyer avec un chiffon sec
Sécurité	Couper le courant avant installation ; ne pas utiliser pour applications critiques (lampes UV, saunas)
Pièces fournies	Bornes à vis avec plaque d'appui, écrou, bouton, plaque de cadran, vis de fixation
Réparabilité	Non réparable par l'utilisateur ; faire appel à la garantie

FOIRE AUX QUESTIONS - FF415M INTERMATIC

Comment installer le minuteur FF415M ?

Coupez le courant au disjoncteur. Retirez la plaque murale et débranchez l'interrupteur existant. Dénudez les fils sur 1,25 cm et insérez-les sous les bornes à vis fournies. Serrez les vis. Placez le minuteur dans un boîtier mural standard de 6,35 cm de profondeur en alignant le repère 'TOP'. Fixez avec les longues vis. Remontez la plaque de cadran et le bouton.

Puis-je utiliser ce minuteur pour un moteur de piscine ?

Oui, le FF415M peut commander des moteurs jusqu'à 2 CV sous 250 V~. Vérifiez la puissance de votre moteur et les spécifications électriques. Utilisez un câblage bipolaire (DPST) pour couper les deux côtés du circuit si nécessaire.

Comment régler la durée de minuterie ?

Tournez le bouton vers la droite jusqu'à l'heure désirée (graduation sur le cadran). Le minuteur mettra le circuit hors tension après cette durée. Pour une action inversée (mise sous tension après délai), utilisez un câblage spécifique (SPDT).

Que faire si le minuteur ne s'arrête pas ?

Vérifiez que le bouton est bien centré sur la position 'OFF' lors du remontage. Assurez-vous que le mécanisme à ressort fonctionne librement. Si le problème persiste, le minuteur peut être défectueux et doit être remplacé sous garantie.

Quelle est la différence entre les modèles FF et FD ?

Les modèles FF sont livrés avec une plaque de cadran en plastique argenté et nécessitent une plaque murale séparée. Les modèles FD sont en plastique ivoire/blanc et s'adaptent aux plaques d'interrupteur à bascule ou décoratives standard.

Puis-je utiliser ce minuteur en extérieur ?

Non, ce minuteur est conçu pour un usage intérieur uniquement. Il doit être installé dans un boîtier mural sec. Pour une utilisation extérieure, choisissez un modèle adapté avec indice de protection approprié.

Comment shunter le minuteur (maintien en position ON) ?

Sur les modèles à blocage, tournez le bouton vers la gauche jusqu'à la position d'arrêt. Le minuteur reste inactif mais le circuit reste sous tension. Pour revenir en mode automatique, ramenez le bouton manuellement sur 'OFF' puis réglez la durée.

Quels types de câblage sont possibles ?

Le FF415M peut être câblé en unipolaire (simple allumage), tridirectionnel (SPDT, commande depuis deux points) ou bipolaire (DPST, coupe les deux conducteurs). Suivez le schéma fourni avec le minuteur.

Le minuteur fonctionne-t-il sans électricité ?

Oui, le mécanisme est à ressort, donc il n'a pas besoin d'alimentation électrique pour la minuterie elle-même. Cependant, il commute des charges électriques et doit être raccordé au secteur.

Où puis-je trouver des pièces de rechange ?

Les pièces comme les bornes, écrous ou boutons ne sont pas vendues séparément. En cas de problème, contactez le service après-vente Intermatic via www.intermatic.com ou appelez au 819-675-7000. La plupart des défauts sont couverts par la garantie limitée.

MODE D'EMPLOI FF415M INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A C. 50/60 Hz

20 A 125 V, A C, 50/60 Hz

10 A 277 V. A.C. 50/60 Hz

2 CV à 250 V, A C, 50/60 Hz

10 A 150 V, A C, 50/60 Hz

7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les

applications dns lesquele sun minutage imprécis

risue d'avoir des conséquences graves (lampes à

rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au

disjoncteur ou sur le panneau à

fusibles pour procéder à l'installation en

toute sécurité.

1. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vertical.

1. Denuder l'extremite des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibulos

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR CHARGE 2 LIGNE 2 CONNECTEUR DE FIL. DE CÂBLE COMME SPUT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

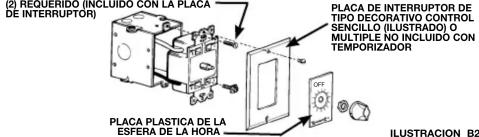

TORNILLO DE LA PLACA DE INTERRUPTOR

2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSCRACION B2

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000
