FF430M - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Intermatic
Modèle	FF430M
Type de produit	Minuteur électrique (temporisateur à ressort)
Tension nominale	120-277 V AC, 50/60 Hz
Courant nominal max.	20 A (selon tension, voir notice)
Puissance moteur max.	2 CV à 125/250 V AC
Type de temporisation	Mécanique à ressort, cycle préprogrammé
Fonction shuntage	Oui (modèles à blocage) – maintien du circuit fermé
Applications	Éclairage, ventilation, climatisation, pompes, moteurs
Configuration polaire	SPST, SPDT, DPST selon modèle
Installation	Coffret électrique standard, profondeur min. 6,35 cm
Type de bornes	Bornes à vis avec plaque d'appui (cuivre uniquement)
Boîtier	Plastique (cadran), métal (mécanisme)
Bouton de réglage	Arbre en forme de D, bouton percé
Sécurité	Couper le courant avant installation ; ne pas utiliser pour applications critiques (UV, sauna)
Garantie	Garantie totale (retour vendeur ou réclamation en ligne Intermatic)

FOIRE AUX QUESTIONS - FF430M INTERMATIC

Comment installer le temporisateur Intermatic FF430M ?

Coupez d'abord le courant au disjoncteur. Retirez la plaque murale et déconnectez l'ancien interrupteur. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis (cuivre uniquement) et serrez bien. Insérez le temporisateur dans un coffret de 6,35 cm de profondeur en alignant le repère TOP vers le haut. Fixez avec les vis fournies, puis ajustez la plaque du cadran.

Quelles précautions de sécurité dois-je observer ?

Coupez toujours l'alimentation électrique avant l'installation. N'utilisez pas ce temporisateur pour des applications où un minutage imprécis pourrait causer des dommages (lampes UV, saunas). Respectez les calibres de tension et de courant indiqués. Utilisez uniquement des conducteurs en cuivre.

Comment régler la durée de temporisation ?

Tournez le bouton vers la droite jusqu'à l'heure désirée sur le cadran. Le temporisateur mettra le circuit hors tension à la fin du cycle réglé. Pour un shuntage (modèles à blocage), tournez vers la gauche pour un fonctionnement manuel continu.

Puis-je utiliser ce minuteur pour un sauna ou une lampe UV ?

Non, ce temporisateur ne doit pas être utilisé pour des applications où un minutage imprécis pourrait avoir des conséquences graves, comme les lampes à ultraviolets ou les saunas.

Que faire si le minuteur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est rétablie et que les connexions sont correctes. Assurez-vous que le bouton est correctement enfoncé sur l'arbre en forme de D. Si le problème persiste, consultez la garantie ou contactez le service client Intermatic.

Quelle est la différence entre les modèles FF et FD ?

Les modèles FF sont livrés avec une plaque de cadran en plastique argenté métallique et un écrou embouti. Les modèles FD nécessitent une plaque murale standard (interrupteur à bascule ou décorative) non fournie, et utilisent des vis pour plaque.

Comment shunter le temporisateur (modèles à blocage) ?

Tournez le bouton vers la gauche en position d'arrêt. Dans cette position, le commutateur reste sur ON et le circuit est fermé en continu jusqu'à ce que vous rameniez manuellement le bouton sur OFF.

Quelles applications conviennent à ce temporisateur ?

Il est adapté pour l'éclairage, la ventilation, la climatisation, les pompes, les moteurs et tout circuit 120-277 V nécessitant une temporisation. Il peut être utilisé en commutation tridirectionnelle ou à action inversée selon le câblage.

Comment nettoyer et entretenir le minuteur ?

Aucun entretien spécifique n'est requis. Nettoyez l'extérieur avec un chiffon sec. Ne pas utiliser de produits chimiques. En cas de dysfonctionnement, faites appel à un électricien qualifié.

Où trouver des pièces de rechange ou le service après-vente ?

La garantie totale est assurée par Intermatic Incorporated. Pour le service, retournez le produit au vendeur ou remplissez un formulaire en ligne sur www.intermatic.com. Vous pouvez aussi appeler le 815-675-7000.

MODE D'EMPLOI FF430M INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

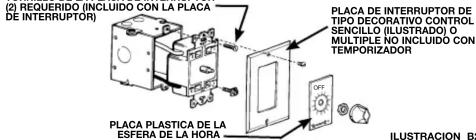

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPOISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS: Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que:

- Vestibules

• Corridors
- Entrepôts
- Éntages

120V C.A. N.C N.O COMmutation tridirectionnelle LIGNE 1 CHARGE 1 CHARGE 2 TEMPORISATEUR CHARGE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 2 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance
- Pompes
- Éclairage intérieur
- Éclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
