FD4HW - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuteur électrique mécanique à ressort
Marque	Intermatic
Modèle	FD4HW
Dimensions approximatives	4,5 cm × 4,5 cm × 5 cm
Poids approximatif	100 g
Alimentation	120-277 V AC, 50/60 Hz
Courant nominal	20 A à 125 V AC, 10 A à 150 V AC, 10 A à 277 V AC, 7 A à 125 V AC (tungstène)
Puissance moteur	1 CV à 125 V AC, 2 CV à 250 V AC
Type de circuit	SPST, SPDT, DPST
Fonctionnement	Minuterie à ressort avec arrêt automatique et shunt manuel
Plage de temporisation	De quelques minutes à 12 heures selon le réglage
Mécanisme de réglage	Rotation du bouton vers la droite pour régler la durée
Shunt manuel	Rotation vers la gauche pour marche forcée, retour manuel sur OFF
Installation	Dans un coffret mural standard de 6,35 cm de profondeur minimum
Conducteurs	Cuivre uniquement, dénudés sur 1,25 cm, connexion par connecteurs à vis
Applications	Éclairage, ventilation, climatisation, moteurs, pompes
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Sécurité	Couper l’alimentation avant installation ; ne pas utiliser pour des applications critiques (ex. lampes UV, cuves)
Garantie	Garantie totale, retour au vendeur ou réclamation en ligne
Pays d’origine	États-Unis

FOIRE AUX QUESTIONS - FD4HW INTERMATIC

Comment installer le minuteur FD4HW ?

Coupez l'alimentation au disjoncteur. Dénudez les fils sur 1,25 cm et connectez-les aux bornes à vis fournies avec des connecteurs en cuivre. Insérez le minuteur dans un coffret mural de 6,35 cm de profondeur minimum en alignant le repère TOP. Fixez avec les longues vis fournies. Pour le modèle FD, utilisez une plaque murale standard pour interrupteur à bascule ou décorative.

Comment régler la durée de temporisation ?

Tournez le bouton vers la droite (dans le sens horaire) jusqu'à la durée souhaitée. Le minuteur s'arrêtera automatiquement à la fin de la période programmée. Ne tournez pas trop fort pour ne pas endommager le mécanisme.

Comment fonctionne le shunt manuel (marche forcée) ?

Tournez le bouton vers la gauche (sens antihoraire) pour positionner l'indicateur sur ON. Le circuit reste fermé en permanence jusqu'à ce que vous rameniez manuellement le bouton sur OFF. Cette fonction est présente uniquement sur les modèles à blocage.

Quels types de charges puis-je commander avec ce minuteur ?

Le FD4HW convient aux charges résistives (éclairage) et inductives (moteurs, pompes) tant que les caractéristiques électriques respectent les limites : 20A à 125V, 10A à 150V, 10A à 277V, ou 7A en tungstène. Il supporte les configurations SPST, SPDT et DPST.

Puis-je utiliser ce minuteur avec des lampes LED ?

Déconseillé pour les lampes à intensité variable ou les applications nécessitant une précision élevée. Pour les LED standard, vérifiez que la puissance totale ne dépasse pas la charge nominale en watts. L'utilisation avec des LED peut provoquer des scintillements ou une usure prématurée du minuteur.

Que faire si le minuteur ne fonctionne pas après installation ?

Vérifiez que l'alimentation est rétablie et que les connexions sont correctes. Assurez-vous que le bouton est bien en position ON ou réglé sur une durée. Si le problème persiste, testez le circuit avec un autre appareil. Le mécanisme à ressort peut être défectueux ; contactez le support Intermatic.

Comment nettoyer le minuteur ?

Utilisez un chiffon doux et sec pour essuyer la façade. N'utilisez jamais de liquides, de solvants ou de produits abrasifs. Évitez d'introduire de l'eau à l'intérieur du mécanisme.

Ce minuteur est-il compatible avec une installation triphasée ?

Non, le FD4HW est conçu pour une utilisation en monophasé (120-277V). Pour des applications triphasées, utilisez un contacteur adapté commandé par ce minuteur.

Où puis-je trouver des pièces de rechange ?

Ce minuteur mécanique ne contient pas de pièces détachées remplaçables. En cas de panne, remplacez l'unité complète. La garantie couvre les défauts de fabrication ; consultez le site Intermatic pour les réclamations.

Comment faire valoir la garantie ?

Vous pouvez retourner le produit au vendeur d'origine ou remplir un formulaire de réclamation en ligne sur www.intermatic.com. Pour la France, contactez Intermatic Incorporated à l'adresse 1850 Innovation Way, Suite 26, 10000 Paris, France ou appelez le [phone].

MODE D'EMPLOI FD4HW INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies a€ elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

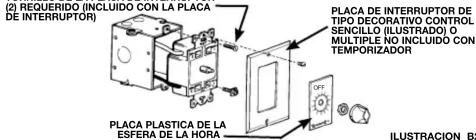

TORNILLO DE LA PLACA DE INTERRUPTOR
