K121 - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil K121 INTERMATIC au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Minuteur électrique |
| Marque | Intermatic |
| Modèle | K121 |
| Tension d'alimentation | 120-277 V CA (selon modèle) |
| Type de prise | Prise à fiche tournante de verrouillage série AM |
| Capteur intégré | Cellule photoélectrique pour détection de luminosité |
| Fonction principale | Commande automatique marche/arrêt basée sur la lumière ambiante |
| Installation | Branchement direct sur boîtier électrique, câblage selon schéma |
| Matériau du boîtier | Plastique résistant aux UV (estimation) |
| Dimensions | Environ 10 x 5 x 5 cm (estimation) |
| Poids | Environ 150 g (estimation) |
| Indice de protection | IP44 (adapté à un usage extérieur, estimation) |
| Température de fonctionnement | -20 °C à 40 °C (estimation) |
| Section de conducteurs recommandée | Cuivre uniquement, fil de calibre 14-12 AWG (estimation) |
| Garantie | Limitée, voir notice complète |
| Entretien | Nettoyer avec un chiffon sec et doux |
| Sécurité | Couper l'alimentation avant intervention, respecter les normes électriques |
| Pièces détachées | Non fournies par le fabricant, contacter le service client |
| Réparabilité | Produit non réparable par l'utilisateur (estimation) |
| Pays de fabrication | États-Unis (marque Intermatic) |
FOIRE AUX QUESTIONS - K121 INTERMATIC
Comment installer le minuteur Intermatic K121 ?
Avant toute installation, coupez l'alimentation au disjoncteur. Suivez le schéma de câblage fourni dans la notice. Connectez les fils comme indiqué (noir sur noir, rouge sur rouge, blanc sur neutre ou autre ligne). Insérez l'unité dans la prise tournante et remettez sous tension.
Quelle tension d'alimentation pour le modèle K121 ?
La tension doit correspondre à celle indiquée sur l'étiquette de l'unité. Généralement, elle supporte le 120-277 V CA en fonction du modèle spécifique.
Comment fonctionne le capteur photoélectrique du K121 ?
Le capteur détecte la luminosité ambiante. Il allume la charge lorsque la nuit tombe et l'éteint au lever du jour. Orientez la flèche de la prise vers le nord pour éviter les interférences lumineuses artificielles.
Puis-je utiliser le K121 en extérieur ?
Le produit est conçu pour une installation extérieure, mais protégez-le de l'humidité directe. Un boîtier étanche est recommandé. Respectez les normes électriques en vigueur.
Que faire si le minuteur ne s'allume pas ?
Vérifiez d'abord l'alimentation électrique et le câblage. Assurez-vous que la tension correspond. Testez le capteur en masquant la cellule photoélectrique. Si le problème persiste, contactez le service client Intermatic.
Est-il possible de régler la sensibilité du capteur ?
Le modèle K121 ne dispose pas de réglage de sensibilité. Le seuil de commutation est fixe. Pour des besoins spécifiques, orientez la cellule pour minimiser les fausses détections.
Quels types de lampes peuvent être connectés au K121 ?
Toutes les lampes compatibles avec la tension et la puissance maximale indiquée sur l'étiquette. Utilisez des conducteurs en cuivre et respectez la charge maximale.
Comment nettoyer le minuteur K121 ?
Débranchez l'appareil et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le boîtier.
Que faire en cas de panne ou de défaut ?
Consultez la garantie limitée. Vous pouvez retourner le produit au vendeur ou remplir un formulaire en ligne sur www.intermatic.com. Appelez le 815-675-7000 pour assistance.
Puis-je installer le K121 moi-même sans électricien ?
Si vous avez des compétences en électricité et respectez les normes de sécurité, vous pouvez l'installer. Sinon, faites appel à un professionnel pour éviter tout risque d'électrocution.
Questions des utilisateurs sur K121 INTERMATIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Minuteur électrique au format PDF gratuitement ! Retrouvez votre notice K121 - INTERMATIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K121 de la marque INTERMATIC.
MODE D'EMPLOI K121 INTERMATIC
Risque d'incendie et d'électrocution
- Couper l'alimentation aux disjoncteurs ou éteindre les interrupteurs avant toute installation ou toute intervention.
- L'installation et le câblage doivent être réalisés conformément aux exigences des normes électriques nationales et régionales.
- Utiliser des conducteurs en CUIVRE uniquement.
- La tension de secteur alimentant la prise doit être la même que la tension indiquée sur l'étiquette de l'unité de commande.
INSTALLATION
La Prise Àfiche Tournante de Verrouillage Série AM Instructions D'Installation
SECTION RELATIVE À LA SÉCURITÉ
AVERTISSEMENT
- Mettre HORS TENSION.
- Situer la prise de sorte que la cellule soit à l'sbri de tout éclairage artificiel qui, la nuit venue, la désactiverait ou déclencherait son cycle de nocturne marche/arrêt. Si possible, orienter la flèche de la prise vers le nord.
- Méthode de câblage
- Connecter le fil noir (ligne sous tension) du bloc d'alimentation, au fil noir de la prise.
- Connecter tous les fils noirs de l'appareil au fil rouge de la prise.
- 120 V, 2277 V: Connecter tous les fils blancs de l'appareil ainsi que le fil blanc de la prise, au fil neutre du bloc d'alimentation.
- 208 V, 240 V, 480 V: Connecter tous les fils blancs de l'appareil ainsi que le fil blanc de la prise, au fil rouge (autre ligne sous tension) du bloc d'alimentation.
- ATTENTION: La tension de ligne à la prise doit correspondre à la tension indiquée sur l'étiquette du contrôle.
- Insérer le contrôle dans la prise.
- Mettre SOUS TENSION.
GARANTIE LIMITÉE
Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

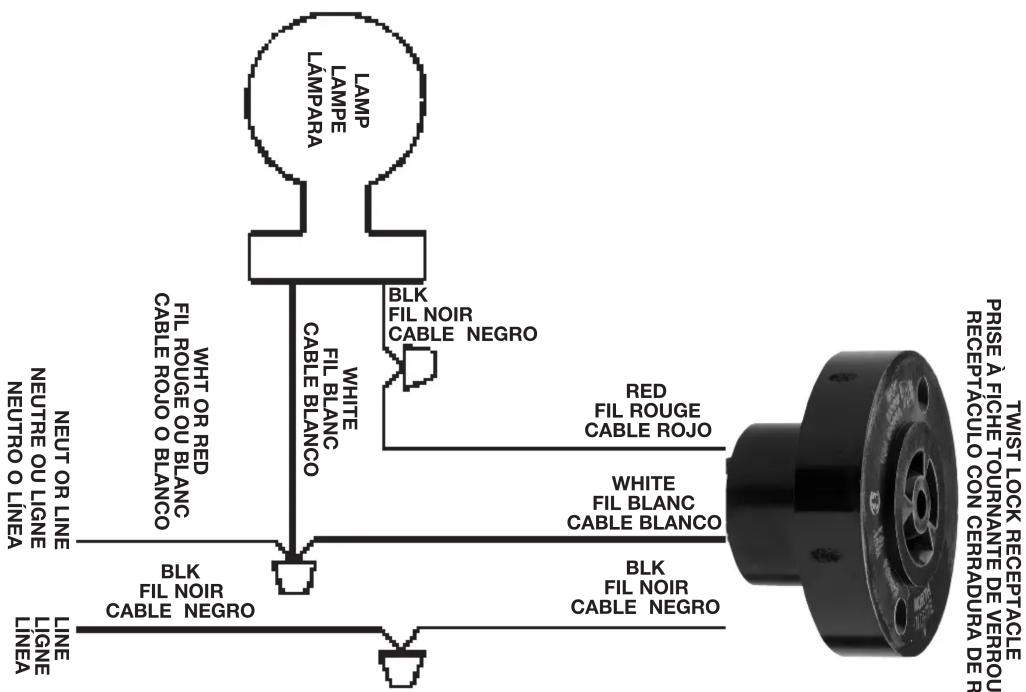

DIAGRAMA DE CABLEADO
DIALOGAME DE CÁBALAGE
WIRING DIAGRAM
