Type de produit	Minuteur électrique à ressort
Alimentation	125-277 V~, 50/60 Hz
Courant nominal	20 A à 125 V~, 10 A à 150 V~, 10 A à 277 V~, 7 A à 125 V~ (tungstène)
Puissance moteur	2 CV à 250 V~, 1 CV à 125 V~
Fonctions principales	Minuterie à ressort, arrêt automatique, commutation unipolaire/tridirectionnelle/bipolaire, shuntage (modèles à blocage)
Type de borne	Bornes à vis avec plaque d'appui, conducteurs cuivre uniquement
Profondeur minimale du coffret	6,35 cm
Installation	Remplace un interrupteur mural standard dans un coffret vertical
Applications	Éclairage, ventilation, climatisation, moteurs, pompes, cafetières
Compatibilité plaque murale	Plaque standard pour interrupteur à bascule ou type décoratif (modèles FD)
Plaque de cadran	Plaque en plastique avec repères OFF et TOP
Sécurité	Couper le courant avant installation. Ne pas utiliser pour lampes UV, saunas, etc.
Garantie	Garantie totale : retour au vendeur ou réclamation en ligne sur intermatic.com
Marque	Intermatic
Modèle	FD46HW
Pays d'origine	États-Unis (Intermatic Incorporated, Libertyville, IL)

FOIRE AUX QUESTIONS - FD46HW INTERMATIC

Comment installer le temporisateur FD46HW ?

Coupez le courant au disjoncteur. Retirez la plaque murale et l’interrupteur existant. Dénudez les fils sur 1,25 cm. Insérez les fils sous les bornes à vis fournies et serrez. Placez le temporisateur dans un coffret de 6,35 cm de profondeur, repère TOP vers le haut. Fixez avec les vis longues. Ajoutez la plaque de cadran en alignant OFF avec TOP, puis serrez l’écrou. Remettez le courant.

Quelle est la tension maximale supportée ?

Le temporisateur supporte jusqu’à 277 V~ en courant alternatif (50/60 Hz). Pour les applications à 125 V~, le courant maximum est de 20 A ; à 277 V~, il est de 10 A.

Comment régler la durée de temporisation ?

Tournez le bouton vers la droite jusqu’à l’heure désirée. Le temporisateur éteindra automatiquement le circuit à la fin de la période. Pour un arrêt immédiat (shuntage sur modèles à blocage), tournez vers la gauche.

Peut-on utiliser ce temporisateur pour un chauffe-eau ?

Il peut commander des moteurs de grande puissance et des pompes (jusqu’à 2 CV à 250 V~). Assurez-vous que la puissance et la tension du chauffe-eau sont compatibles avec les caractéristiques du temporisateur.

Que faire si le bouton ne tourne pas ?

Vérifiez que le bouton est correctement enfoncé sur l’arbre en forme de D. Si le mécanisme est bloqué, essayez de tourner doucement sans forcer. Si le problème persiste, consultez la garantie ou contactez Intermatic.

Le temporisateur fonctionne-t-il avec des ampoules LED ?

Oui, tant que la puissance totale ne dépasse pas les limites indiquées (jusqu’à 7 A tungstène à 125 V~). Pour les LED, vérifiez le courant de charge afin de ne pas dépasser 20 A à 125 V~.

Comment shunter le temporisateur (modèles à blocage) ?

Tournez le bouton vers la gauche en position arrêt. Le circuit reste sous tension (ON) jusqu’à ce que vous rameniez manuellement le bouton sur OFF. Le temporisateur ne fonctionne pas automatiquement dans cette position.

Quelle est la profondeur minimale du coffret électrique ?

Le coffret doit avoir une profondeur minimale de 6,35 cm (2,5 pouces) pour accueillir le temporisateur. Utilisez un coffret standard vertical.

Le temporisateur est-il adapté à une utilisation en extérieur ?

Il est conçu pour une installation intérieure dans un coffret mural. Pour une utilisation extérieure, vous devez le placer dans un boîtier étanche adapté.

Comment obtenir une pièce de rechange ?

Contactez le revendeur où vous avez acheté l’appareil ou remplissez un formulaire de réclamation en ligne sur www.intermatic.com. Vous pouvez également contacter Intermatic au 815-675-7000.

MODE D'EMPLOI FD46HW INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

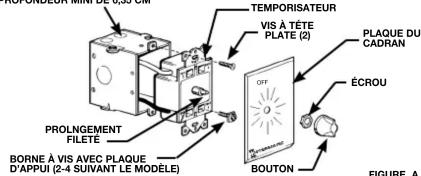

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

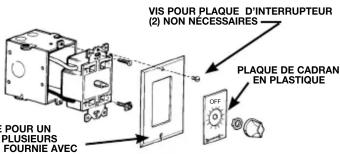

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

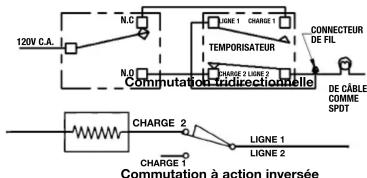

120V C.A. N.C N.O COMmutation tridirectionnelle LIGNE 1 CHARGE 1 CHARGE 2 TEMPORISATEUR CHARGE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 2 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

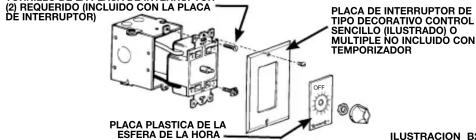

TORNILLO DE LA PLACA DE INTERRUPTOR
