Marque	Unitech
Modèle	TB128
Type de produit	Tablette
Écran	Écran tactile LCD 7 pouces
Caméra avant	2 mégapixels
Caméra arrière	8 mégapixels avec autofocus et flash LED
Clavier	Clavier physique 37 touches (alphabétiques, numériques, fonctions F1-F10, touches Android)
Lecteur de code-barres	Intégré, déclenché par touche dédiée
Ports	Micro USB, DC-IN, prise casque 3,5 mm, connecteur station d'accueil
Connectivité	Wi-Fi, Bluetooth (supposé), emplacement SIM (micro-SIM)
Stockage extensible	Emplacement carte microSD (jusqu'à 32 Go estimé)
Batterie	Lithium-ion rechargeable, amovible, autonomie non spécifiée
Alimentation	Adaptateur secteur 5V (via DC-IN) ou station d'accueil
Système d'exploitation	Android (version non spécifiée)
Indicateurs LED	Bleu (notifications), rouge (charge en cours), vert (charge complète)
Accessoires inclus	Batterie, dragonne, câble USB, adaptateur secteur, guide de démarrage rapide, carte QR code
Accessoires en option	Station d'accueil
Sécurité batterie	Ne pas démonter, écraser, percer, court-circuiter, brûler ou immerger. Jeter selon réglementation locale.
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées / réparabilité	Batterie amovible, couvercle de batterie avec vis, carte SIM/SD accessibles après retrait batterie. Pour réparation, contacter un représentant Unitech.

FOIRE AUX QUESTIONS - TB128 Unitech

Comment allumer la tablette TB128 ?

Appuyez sur la touche Marche/Arrêt située sur le clavier physique.

Combien de temps faut-il charger la batterie avant la première utilisation ?

Il est recommandé de charger la tablette pendant environ 24 heures avant la première utilisation.

Où se trouve l'emplacement pour carte SIM et microSD ?

Ils se trouvent à l'intérieur du compartiment de la batterie. Vous devez retirer le couvercle de la batterie et la batterie elle-même pour y accéder.

Comment réinitialiser la tablette en cas de blocage ?

Utilisez la touche de réinitialisation située sur l'appareil (repère 11 sur le schéma). Insérez un trombone ou un objet fin dans le trou.

La tablette dispose-t-elle d'un flash pour l'appareil photo ?

Oui, une flash à LED est intégrée à l'arrière pour la caméra de 8 mégapixels.

Puis-je utiliser la tablette sans batterie, branchée sur secteur ?

Il est déconseillé de faire fonctionner l'appareil sans batterie. Utilisez toujours la batterie et chargez-la via le port DC-IN ou la station d'accueil.

Comment savoir si la batterie est complètement chargée ?

La LED près du clavier s'allume en vert fixe lorsque la charge est complète. En charge, elle est rouge.

Que faire si le clavier ne répond pas ?

Vérifiez que la tablette est allumée. Vous pouvez également appuyer sur la touche Marche/Arrêt du clavier virtuel (touche 5) pour activer le clavier virtuel si le physique est défaillant.

Comment prendre une photo avec le lecteur de code-barres ?

Le lecteur de code-barres est dédié à la lecture de codes. Pour prendre une photo, utilisez l'application appareil photo et appuyez sur la touche de prise de vue à l'écran ou la touche Lecture optique (selon configuration).

Où puis-je trouver des accessoires optionnels comme la station d'accueil ?

Contactez votre représentant Unitech ou consultez le site officiel pour les accessoires compatibles, notamment la station d'accueil.

MODE D'EMPLOI TB128 Unitech

Veuillez s'il vous plaît vous assurez que les contenus suivants sont dans la boîte TB128.

Si quelque chose est manquant ou endommagé, veuillez s'il vous plaît contacter votre représentant unitech.

Contenu standard

TB128
Batterie
- Dragonne
■ Câble USB (USB standard vers micro USB)
■ Adaptateur secteur
■ Déclarations de conformité à la réglementation
■ Guide de démarrage rapide
■ Carte code QR

Accessoires en option

■ Station d'accueil

2 Détail du produit

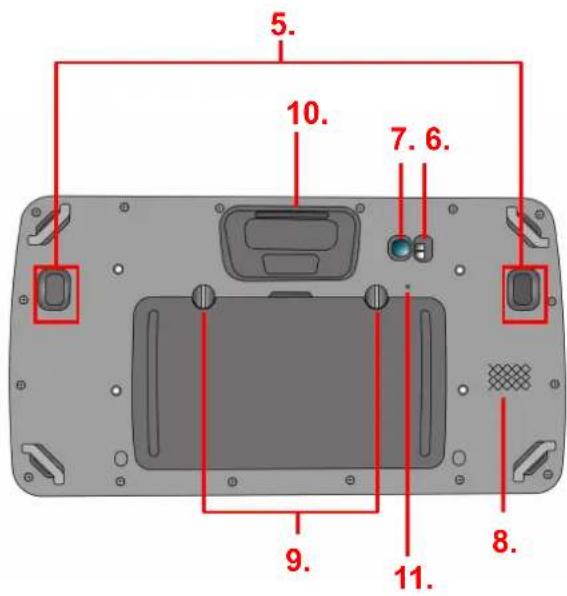

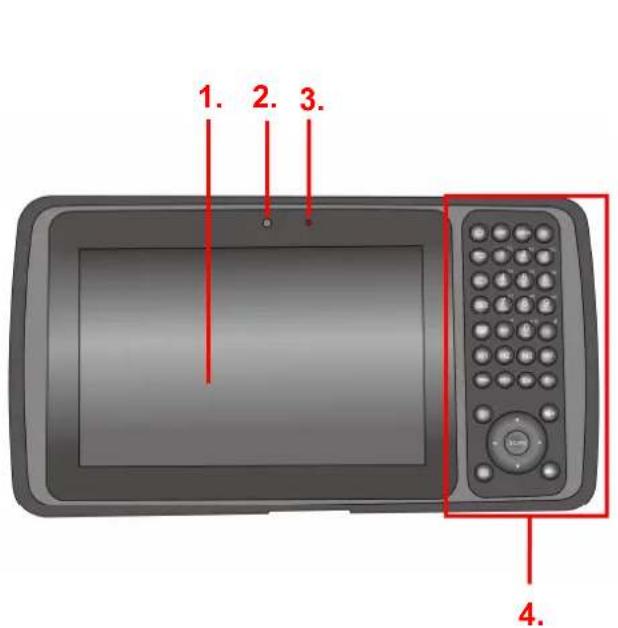

Vue d'ensemble du TB128

1. Écran tactile LCD de 7" 7. Caméra	arrière de 8M pixelsavec autofocus
2. Caméra avant de 2M pixels 8. Haut-parleur
3. Indicateur à DEL 9. Vis du couvercle de batterie
4. Clavier (37 touches) 10. Lecteur de code barre
5. Bouton 11. Touche de réinitialisation
6. Flash à LED

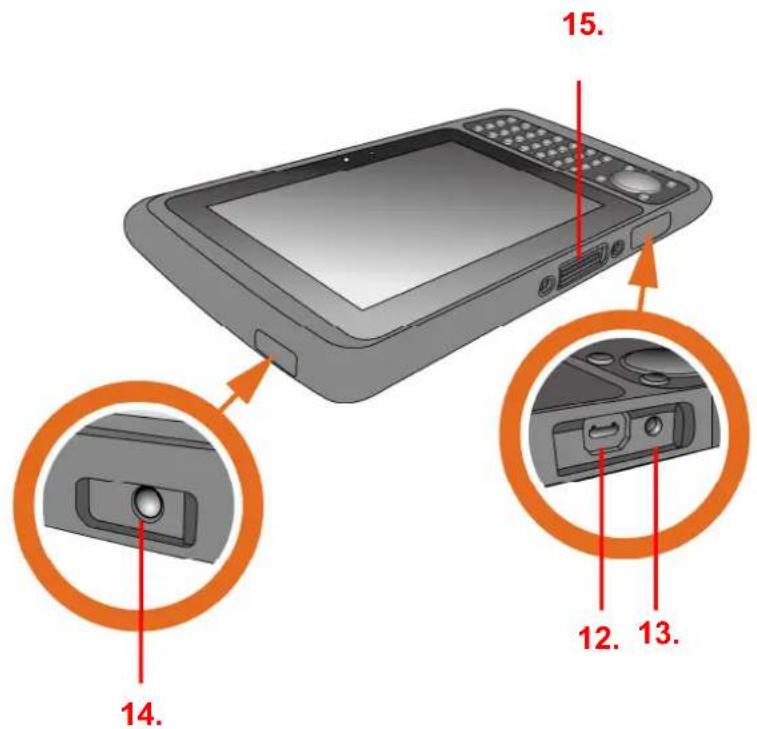

12. Port Micro USB 14. Fiche écouteurs

13. Port DC-IN 15. Connecteur pour la station d'accueil

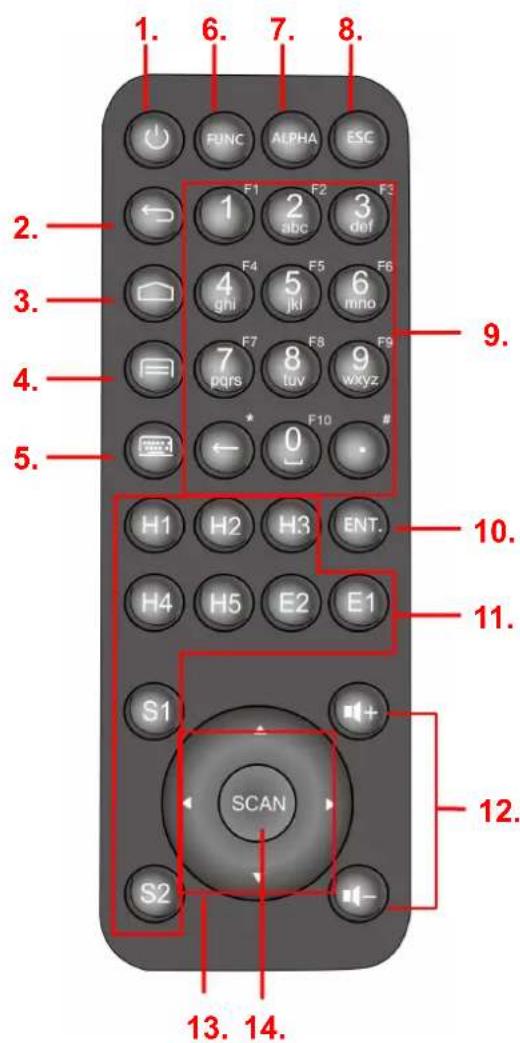

Vue d'ensemble du clavier

1. Touche Marche/Arrêt 8. Touche pour sortir

2. Touche RETOUR Android 9. Clés Alpha/Numériques

3. Touche ACCUEIL Android 10. Touche pour valider

4. Touche Liste APP Android 11. Touches H.E.S. (programmable)

5. Touche Marche/Arrêt du clavier virtuel

6. Touches de fonctions F1-F10

7. Touche alphanumérique

3 Commencer

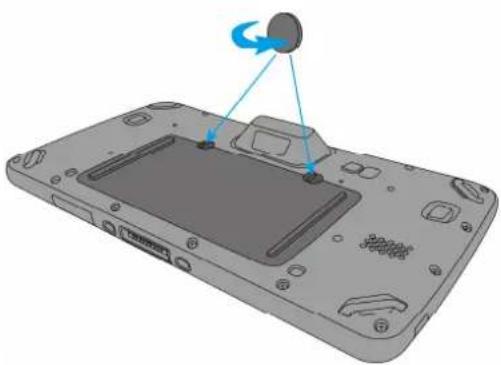

Installer la pile

1. Utilisez un outil approprié (par exemple une pièce de monnaie) pour desserrer les 2 vis du couvercle de batterie en tournant les vis dans le sens anti-horaire.

2. Placez la batterie dans son compartiment puis replacez le couvercle.

3. Bloquez les deux vis sur le couvercle de la batterie en tournant dans le sens horaire.

NOTE : Après avoir installé la batterie, veuillez vérifier que le couvercle du compartiment de la batterie est bien fermé, sinon vous seriez incapable d'allumer le terminal.

ATTENTION! Il y a un risque d'incendie et de brûlures si la batterie est manipulée incorrectement. NE PAS démonter, écraser, percer, court-circuiter, brûler, ou immerger la batterie. NE PAS tenter d'ouvrir ou de réparer la batterie. Jetez les batteries usagées conformément aux directives locales de recyclage dans votre région.

Chargement de la pile

Branchez le TB128 sur le chargeur, la recharge commencera automatiquement.

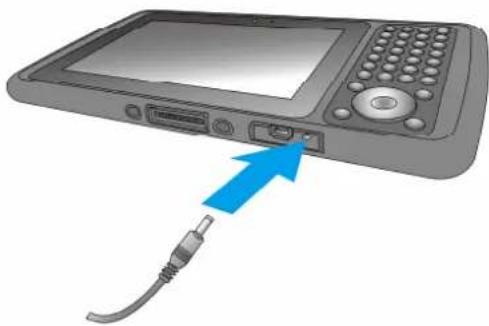

1. Branchez l'adaptateur secteur sur le port DC-IN à l'arrière.

1. Branchez l'adaptateur secteur sur une prise électrique. Si besoin, branchez un adaptateur secteur international sur l'adaptateur secteur.

Mettre en marche pour la première fois

Après avoir d'abord chargé votre appareil pendant environ 24 heures, le dispositif est prêt à être utilisé. Vous pouvez maintenant démarrer votre appareil. Vous pouvez ensuite configurer les langues, le Wifi, la date et l'heure.

Touche de mise sous tension/mise en marche

Allumer votre appareil en appuyant la touche

Marche/Arrêt du clavier.

Vérification du statut DEL

Statut DEL Description
Message	La lumière bleue clignote	Message reçus
Touche de démarrage	S'allume en rouge	• La batterie se charge. • Le niveau de charge de la batterie est entre bas et rempli.
	La lampe verte est allumée	Complètement chargé
		Lecture effectuée

Vérification de l'état de la batterie

Pour vérifier le niveau de charge de la batterie et pour accéder au menu de vérification de l'usage de la batterie

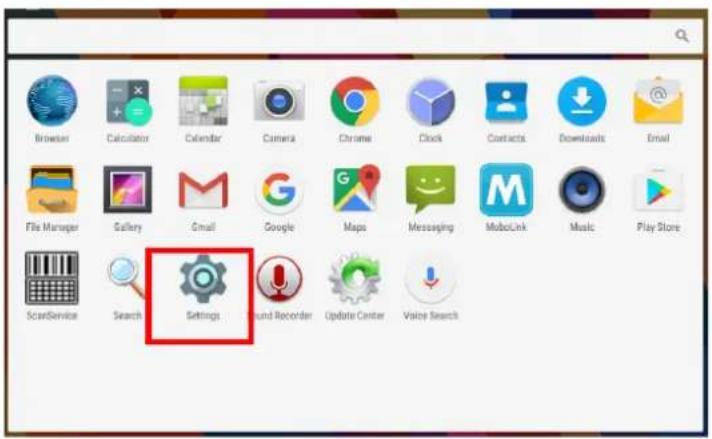

1. À partir de l'écran d'Accueil, appuyez sur

1. Trouvez et appuyez sur Réglages.

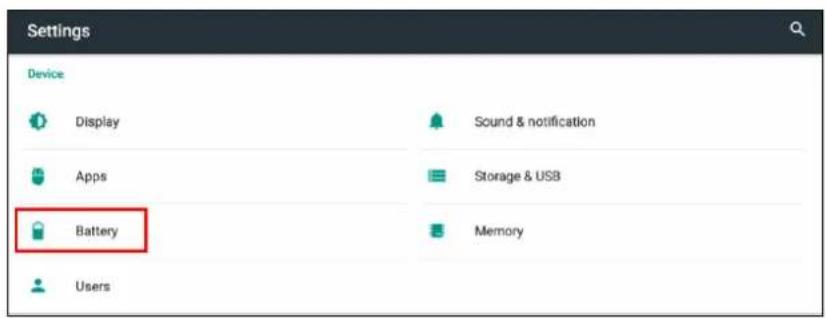

1. Trouvez et appuyez sur Batterie

Utiliser la carte SIM ou SD

Le TB128 a un emplacement pour carte SD/SIM à l'intérieur du compartiment de la batterie.

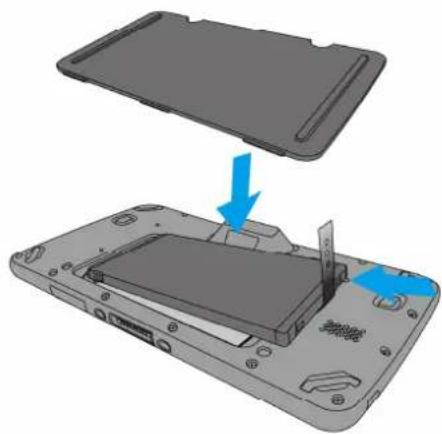

Insérer une carte SIM ou SD

1. Utilisez un outil approprié (par exemple une pièce de monnaie) pour desserrer les 2 vis du couvercle de batterie en tournant les vis dans le sens anti-horaire.

2. Enlevez le couvercle arrière et retirer la batterie.

3. Maintenant, vous pouvez accéder aux emplacements pour cartes SIM et Micro SD.

1. Placez la batterie dans son compartiment puis replacez le couvercle.

1. Utilisez un outil approprié (par exemple une pièce de monnaie) pour serrer les 2 vis du couvercle de batterie en tournant les vis dans le sens horaire.

Enlever la carte SIM ou SD

1. Utilisez un outil approprié (par exemple une pièce de monnaie) pour desserrer les 2 vis du couvercle de batterie en tournant les vis dans le sens anti-horaire.
2. Enlever le capot de la batterie et la batterie principale.
3. Appuyez sur la carte et relâcher. La carte sort.
4. Enlevez la carte.
5. Remettez la batterie dans le couvercle de la batterie.
6. Remettez le couvercle de la batterie.
7. Serrez les deux vis sur le couvercle de la batterie en tournant dans le sens horaire.
