Marca	Unitech
Modelo	TB128
Tipo de producto	Tableta
Pantalla	Pantalla táctil LCD de 7 pulgadas
Cámara frontal	2 megapíxeles
Cámara trasera	8 megapíxeles con enfoque automático y flash LED
Teclado	Teclado físico de 37 teclas (alfabéticas, numéricas, funciones F1-F10, teclas Android)
Lector de códigos de barras	Integrado, activado por tecla dedicada
Puertos	Micro USB, DC-IN, conector de auriculares de 3,5 mm, conector para base de acoplamiento
Conectividad	Wi-Fi, Bluetooth (supuesto), ranura para SIM (micro-SIM)
Almacenamiento ampliable	Ranura para tarjeta microSD (hasta 32 GB estimado)
Batería	Iones de litio recargable, extraíble, autonomía no especificada
Alimentación	Adaptador de corriente 5V (a través de DC-IN) o base de acoplamiento
Sistema operativo	Android (versión no especificada)
Indicadores LED	Azul (notificaciones), rojo (cargando), verde (carga completa)
Accesorios incluidos	Batería, correa para la muñeca, cable USB, adaptador de corriente, guía de inicio rápido, tarjeta con código QR
Accesorios opcionales	Base de acoplamiento
Seguridad de la batería	No desmontar, aplastar, perforar, cortocircuitar, quemar ni sumergir. Desechar según la normativa local.
Mantenimiento	Limpiar con un paño suave y seco. No usar productos abrasivos.
Piezas de repuesto / reparabilidad	Batería extraíble, cubierta de la batería con tornillos, tarjeta SIM/SD accesibles después de retirar la batería. Para reparaciones, contactar a un representante de Unitech.

Preguntas frecuentes - TB128 Unitech

¿Cómo encender la tableta TB128?

Presione la tecla Encendido/Apagado ubicada en el teclado físico.

¿Cuánto tiempo se debe cargar la batería antes del primer uso?

Se recomienda cargar la tableta durante aproximadamente 24 horas antes del primer uso.

¿Dónde se encuentra la ranura para tarjeta SIM y microSD?

Se encuentran dentro del compartimento de la batería. Debe retirar la cubierta de la batería y la batería misma para acceder a ellos.

¿Cómo reiniciar la tableta en caso de bloqueo?

Use el botón de reinicio ubicado en el dispositivo (referencia 11 en el diagrama). Inserte un clip o un objeto delgado en el agujero.

¿La tableta tiene flash para la cámara?

Sí, tiene un flash LED integrado en la parte posterior para la cámara de 8 megapíxeles.

¿Puedo usar la tableta sin batería, enchufada a la corriente?

No se recomienda hacer funcionar el dispositivo sin batería. Use siempre la batería y cárguela a través del puerto DC-IN o la base de acoplamiento.

¿Cómo saber si la batería está completamente cargada?

El LED cerca del teclado se enciende en verde fijo cuando la carga está completa. Durante la carga, es rojo.

¿Qué hacer si el teclado no responde?

Verifique que la tableta esté encendida. También puede presionar la tecla Encendido/Apagado del teclado virtual (tecla 5) para activar el teclado virtual si el físico no funciona.

¿Cómo tomar una foto con el lector de códigos de barras?

El lector de códigos de barras está dedicado a la lectura de códigos. Para tomar una foto, use la aplicación de la cámara y presione el botón de captura en la pantalla o la tecla Lectura óptica (según la configuración).

¿Dónde puedo encontrar accesorios opcionales como la base de acoplamiento?

Contacte a su representante de Unitech o consulte el sitio web oficial para accesorios compatibles, especialmente la base de acoplamiento.

MANUAL DE USUARIO TB128 Unitech

Asegúrese de que los siguientes contenidos estén en el interior de la caja de regalo TB128.

Si faltase algo o estuviese dañado, póngase en contacto con su representante de Unitech.

Contenidos del paquete estándar

TB128
Batería
■ Cinta para la mano
■ Cable USB (USB estándar a Micro USB)
■ Adaptador de la fuente de alimentación
■ Declaraciones de cumplimiento regulatorio
■ Guía de inicio rápido
■ Tarjeta de código QR

Accesorios opcional

■ Base de carga de mesa

2 Detalle del producto

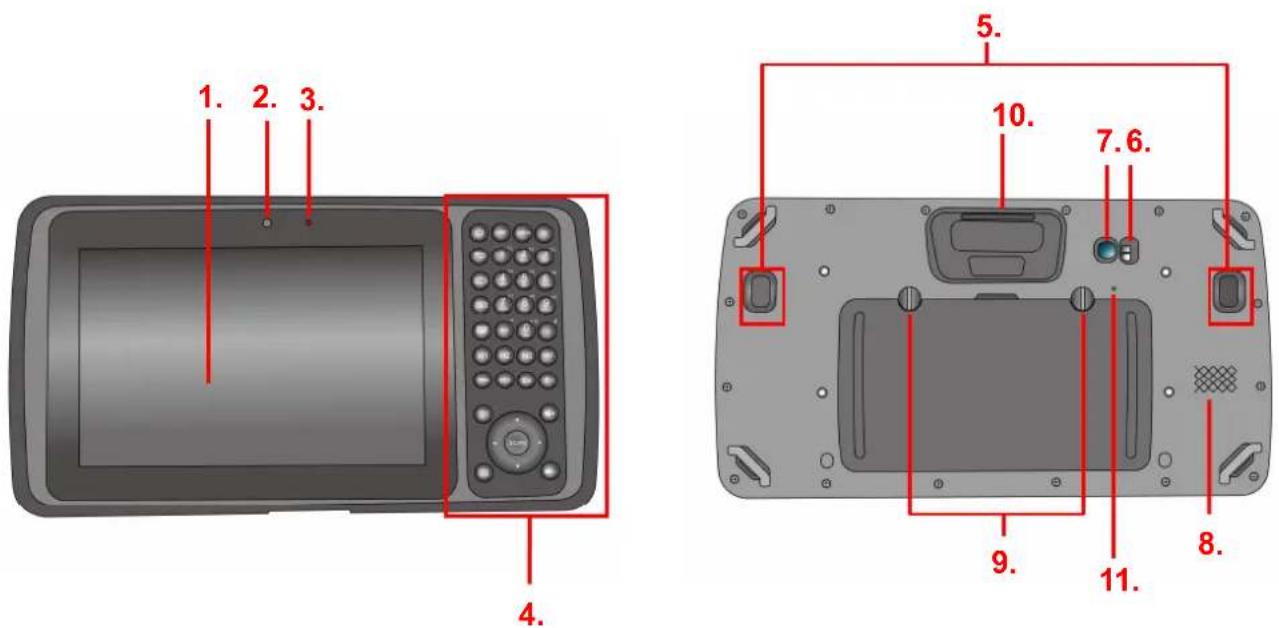

Vista General del TB128

1. Pantalla táctil LCD de 7" 7. Cámara posterior con AF de 8M píxeles

2. Cámara frontal de 2M píxeles 8. Altavoces

3. Indicador LED 9. Tornillo de montaje para la cubierta de la batería

4. Teclado físico (37 teclas) 10. Motor de escaneo para códigos de barra

5. Botón de disparo 11. Botón de reinicio

6. Luz flash LED

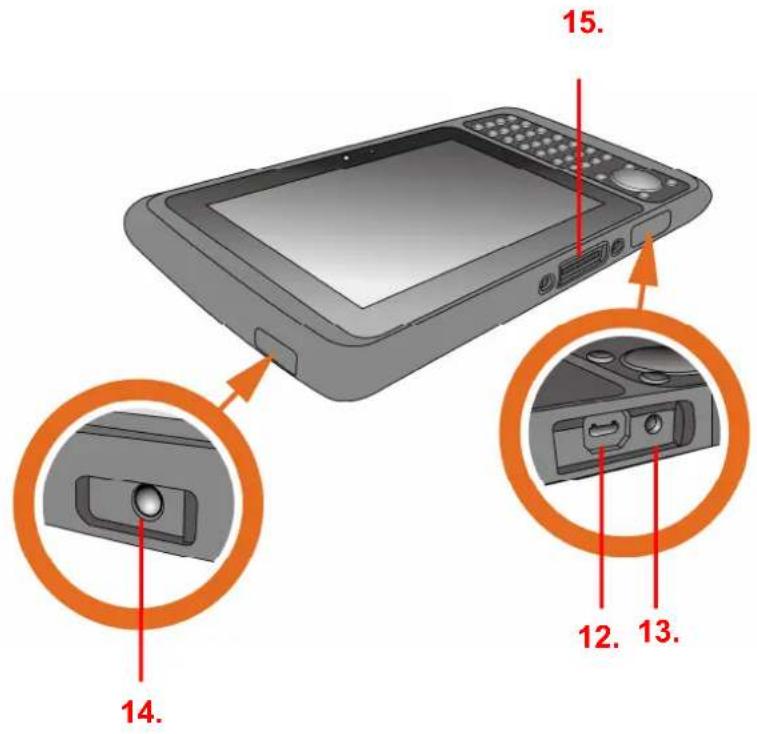

12. Puerto Micro USB 14. Clavija de audifono

13. Puerto de entrada CC 15. Conector de la base

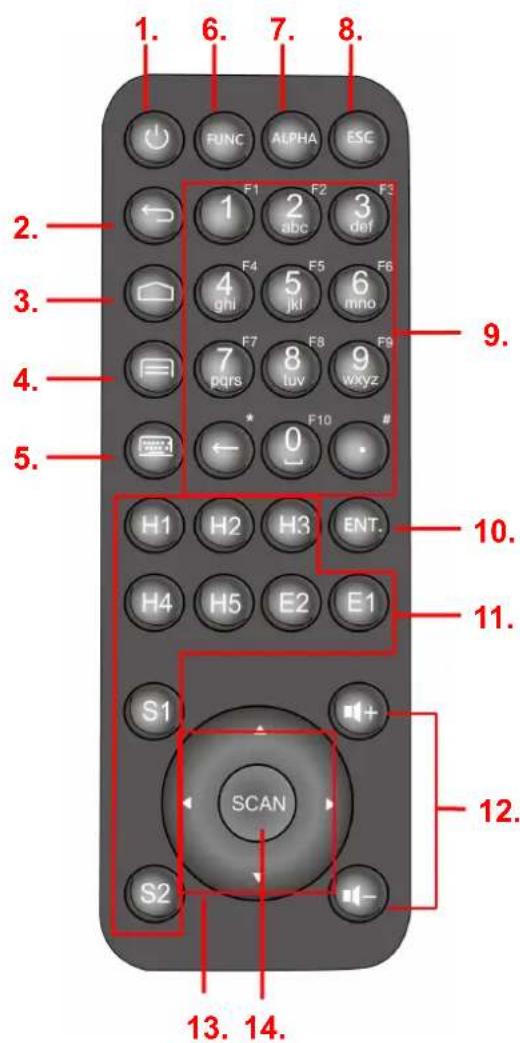

Vista general del teclado físico

1. Tecla de encendido/apagado 8.	Tecla de Escape
2. Tecla VOLVER Android 9.	Teclas alfanuméricas
3. Tecla INICIO Android 10.	Tecla Enter
4. Tecla de lista APP Android	11. Teclas H.E.S. (programables)
5. Tecla de activación/desactivación de teclado en pantalla	12. Teclas de Subir / Bajar Volumen
6. Teclas de función para introducir F1-F10	13. 4 teclas direcciones
7. Tecla Alfa	14. Tecla de escaneo

3 Primeros pasos

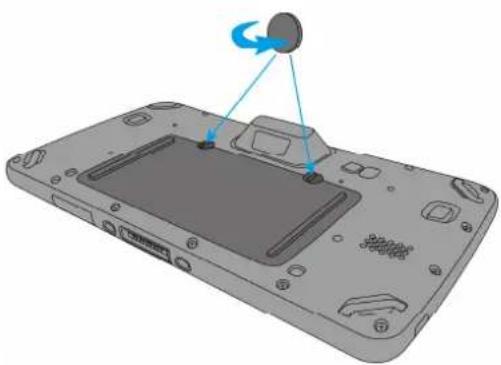

Instalando la Batería

1. Usando una herramienta adecuada (como una moneda), afloje los dos tornillos de la cubierta de la batería girándolos en el sentido contrario a las agujas del reloj.

2. Coloque la batería en el compartimento de la batería y vuelva a colocar la cubierta.

3. Fije los dos tornillos de la cubierta de la batería girándolos en el sentido de las agujas del reloj.

NOTA: Tras instalar la batería, asegúrese de que la cubierta de la batería esté firmemente cerrada, ya que de lo contrario no podrá ENCENDER el terminal.

¡ADVERTENCIA! Hay un riesgo de incendio y quemaduras si la batería se manipula incorrectamente. No desmonte, golpee, perfore, corte los contactos externos o deseche la batería en un fuego o en el agua. No intente abrir o realizar mantenimiento en la batería. Deshágase de las baterías usadas siguiendo la normativa de reciclaje local de su región.

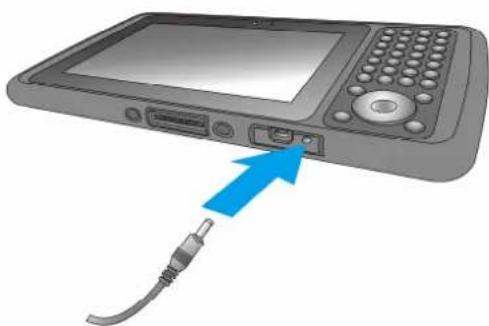

Recargando la Batería

Conecte el TB128 al cargador y se cargará automáticamente.

1. Conecte el adaptador de la fuente de alimentación al puerto de entrada CC ubicado en la parte inferior.

1. Conecte el adaptador de la fuente de alimentación en un enchufe de la pared. Si fuese necesario, conecte un conversor de enchufe en el adaptador de la fuente de alimentación.

Encendido del terminal por primera vez

Cuando haya cargado inicialmente su dispositivo durante 24 horas, el dispositivo estará listo para ser utilizado. Ahora puede iniciarizar su dispositivo. Puede configurar los idiomas, la configuración wifi, la fecha y la hora.

Botón de encendido

Encienda su aparato apretando el botón de encendido físico.

en el teclado

Comprobación de los LED de estado

Estado LED Descripción
Mensaje	Luz azul parpadea	Mensaje recibidos
Encendido	Luces rojas	• La batería se está cargando.• El nivel de la batería está entre bajo y lleno.
	Luz verde sólida	Cargado completamente
		Buena lectura

Comprobando el estado de la batería

Para comprobar el nivel de batería y acceder al menú de uso de la batería

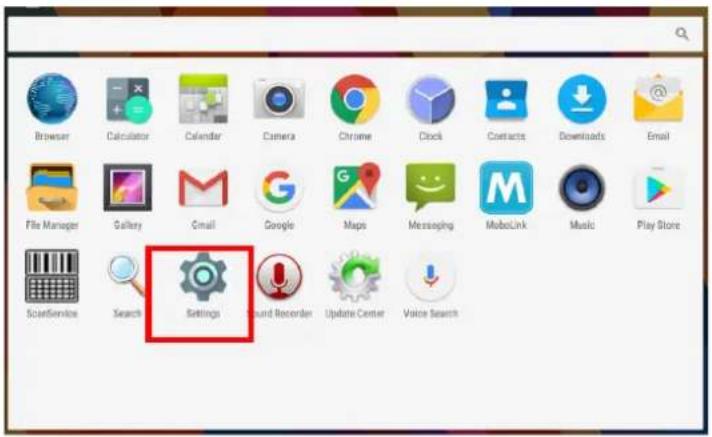

1. Desde su pantalla de Inicio, pulse

1. Busque y pulse Ajustes.

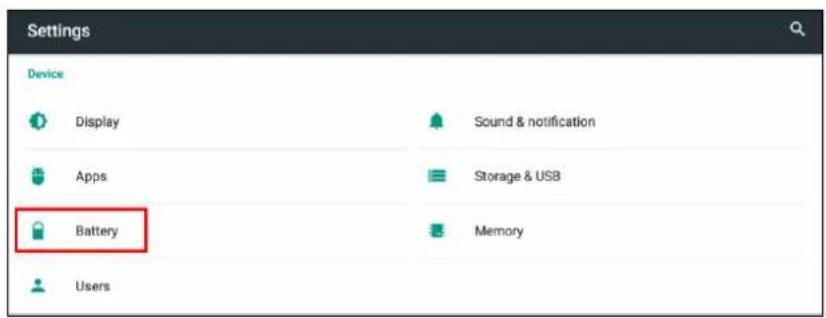

1. Busque y toque Batería

El TB128 tiene ranuras de tarjeta SD/SIM dentro del compartimento de la batería.

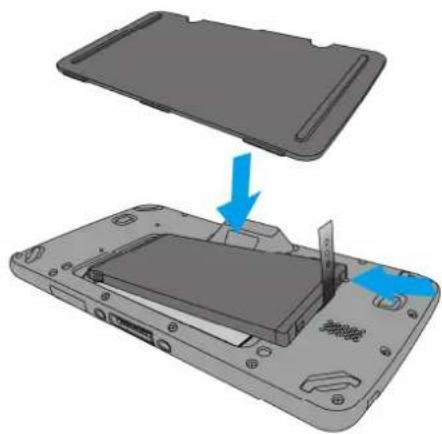

Inserción de la tarjeta SIM/SD

1. Usando una herramienta adecuada (como una moneda), afloje los dos tornillos de la cubierta de la batería girándolos en el sentido contrario a las agujas del reloj.

2. Extraiga la cubierta posterior y extraiga la batería.

3. Ahora puede acceder a la ranura de la tarjeta micro SD y a la ranura de la tarjeta SIM.

1. Coloque la batería en el compartimento de la batería y vuelva a colocar la cubierta.

1. Usando una herramienta adecuada (como una moneda), afloje los dos tornillos de la cubierta de la batería girándolos en el sentido de las agujas del reloj.

Extracción de la tarjeta SIM/SD

1. Usando una herramienta adecuada (como una moneda), afloje los dos tornillos de la cubierta de la batería girándolos en el sentido contrario a las agujas del reloj.
2. Remueva la carcasa de la batería y la batería principal.
3. Presione la tarjeta hacia adentro y suéltela. La tarjeta saldrá hacia fuera.
4. Extraiga la tarjeta de la ranura.
5. Coloque la batería en la carcasa de la batería.
6. Vuelva a colocar la carcasa de la batería.
7. Gire los dos tornillos de la cubierta de la batería en el sentido de las agujas del reloj para fijarlos.
