用户手册 TB128 Unitech

請確認 TB128 包裝箱中各項配備是否齊全。

若發現任何組件遺失或損壞，請立即與 unitech 當地經銷商聯繫。

基本配件清單：

TB128
■ 電池
■ 手握带
■ USB 連接線 (標準 USB 轉 Micro USB)
■ 插頭+電源變壓器
■ Regulatory Compliance Statements
■ 產品指南
■ 網站連結小卡

選配清單：

■ 單槽充電座

2 產品介紹

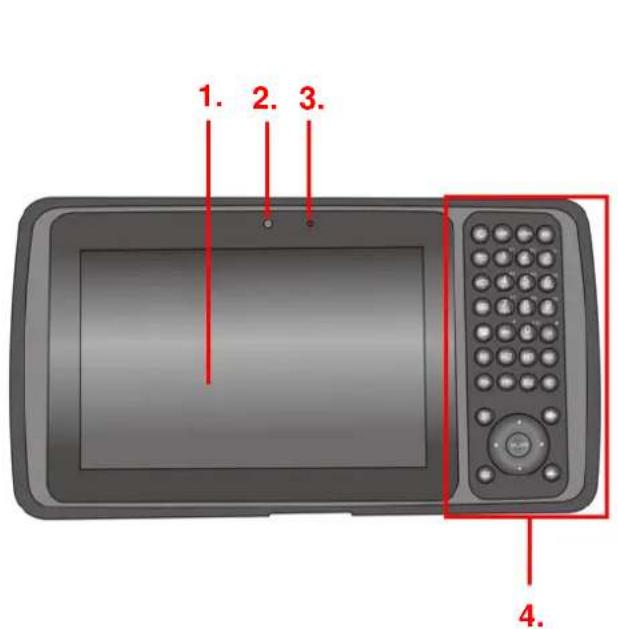

TB128 裝置概覽

1. 2. 3. 4.

1. 7吋 LCD 觸控式螢幕	7. 八百萬像素後置相機(具自動對焦功能[AF])
2. 二百萬像素前置相機 8. 揚聲器
3. LED 指示灯	9. 電池蓋的安裝螺絲
4. 實體鍵盤(37鍵)	10. 條碼掃描器視窗
5.觸發按鈕 11. 重置按鈕
6. LED 閃光燈

15. 14. 12. 13.

12. Micro USB 連接埠	14. 耳機孔
13. DC-IN 連接埠	15. 底座接頭

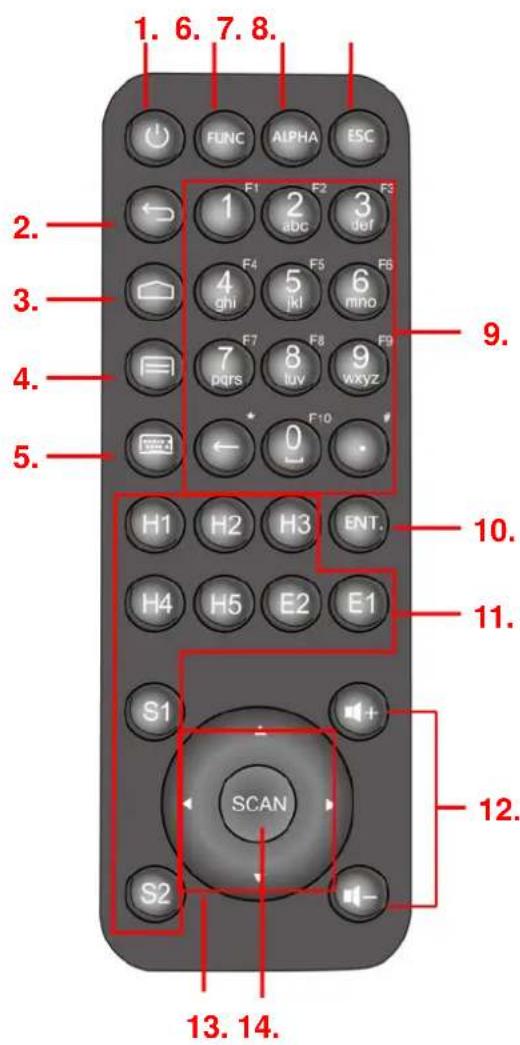

實體鍵盤概覽

1. 6. 7. 8. 2. 1 F1 F2 F3 3. 4 F4 F5 F6 4. 7 F7 F8 F9 5. 0 F10 H1 H2 H3 ENT. H4 H5 E2 E1 S1 SCAN S2 13. 14. 10. 11.

1. 電源開啟/關閉鍵 8. 退出鍵
2. Android 首頁(BACK)鍵 9. 英文/數字鍵
3. Android 首頁(HOME)鍵 10. 輸入鍵
4. Android 應用程式清單(APP List)鍵 11.	H.E.S.鍵(可程式化)
5. 螢幕鍵盤開啟/關閉鍵 12. 增加/降低	音量鍵
6. 用來執行 F1-F10 的功能鍵	13. 4個方向鍵
7. 英文(Alpha)鍵 14. 掃描鍵

3 首次使用TB128

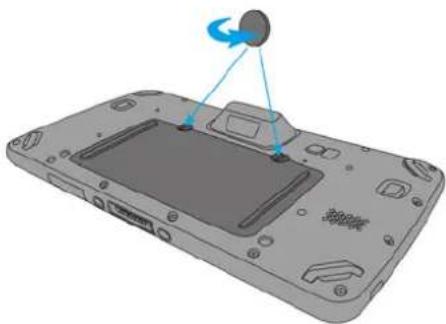

安裝電池

1. 使用適當工具(例如：硬幣)依逆時針方向鬆開電池蓋上的兩顆螺絲。

注意：裝入電池後，請確認電池蓋是否完全問緊，否則將無法正常開機。

警告！電池組處理不當可能導致火災及燒傷。切勿拆解、擠壓、刺穿、使外部接點短路或以焚燒或浸水的方式處理廢棄電池組。切勿打開或維修電池組。請按當地的回收規範處理廢棄的電池。

電池充電

將 TB128 接上充電器即可自動充電。

1. 將變壓器插入底部的 DC-IN 連接埠。

1. 將變壓器插上牆壁插座。如有需要，請在變壓器上加裝插頭轉換器。

首次使用前，必須先將電池充電約24小時。此後開啟設備並設置語言、WIFI、日期與時間，即可開始使用。

開機按鈕

按下電源按鈕，開啟您的設備。

檢查 LED 狀態

狀態	LED	描述
訊息 藍燈閃爍		接收訊息
電源狀態	恆亮紅燈	• 充電中• 電池電量變低
	恆亮綠燈	充滿電量
		讀取成功

檢查電池狀態

請依以下操作步驟檢視電池狀態，若在正常使用期間電池電量過低，請盡快為您的設備充電。

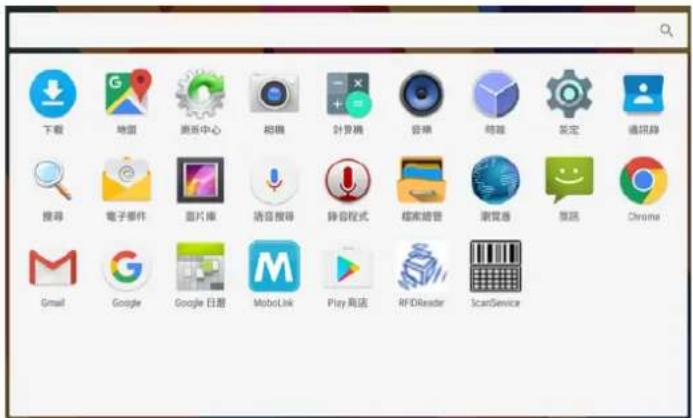

1. 進入主畫面，點選。
2. 點選設定。

下载 地图 搜索中心 相模 计算器 音频 时钟 绑定 通讯屏 搜寻 电子邮件 图片库 语音搜寻 拼音程式 框架缩进 浏览器 资讯 Chrome Gmail Google Google 日程 MobLink Play 商店 RFIDreader ScanService

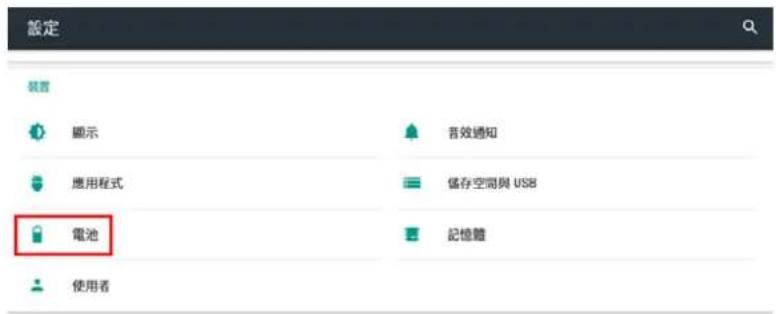

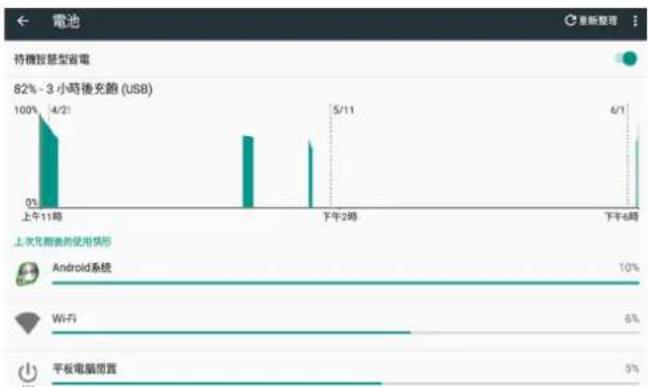

3. 點選 電池。

電池。

設定 裝置 顯示 應用程式 電池 使用者 音效通知 儲存空間與 USB 記憶體

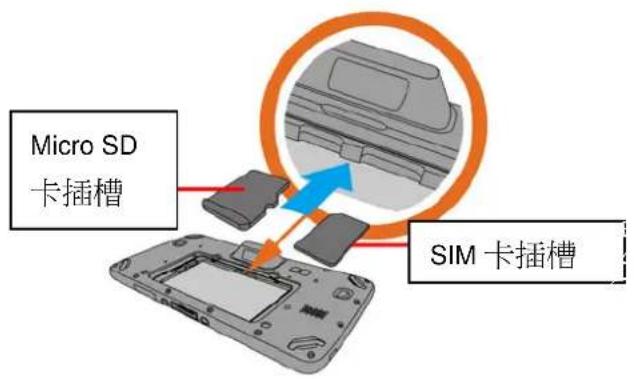

使用 MicroSD 記憶卡或 SIM 卡

TB128 具備 SD/SIM 卡插槽各一個，可用來備份或傳送檔案及數據。

使用 MicroSD/SIM 卡

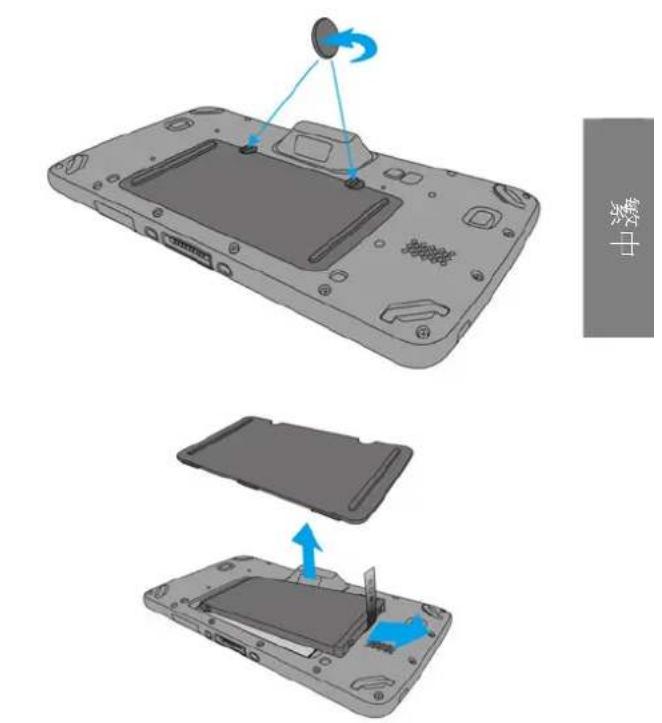

1. 使用適當工具(例如：硬幣)依逆時針方向鬆開電池蓋上的兩顆螺絲。

2. 取下背蓋並拿出電池。

3. 現在即可使用 micro SD 卡插槽和 SIM 卡插槽。

集中

Micro SD 卡插槽 SIM 卡插槽

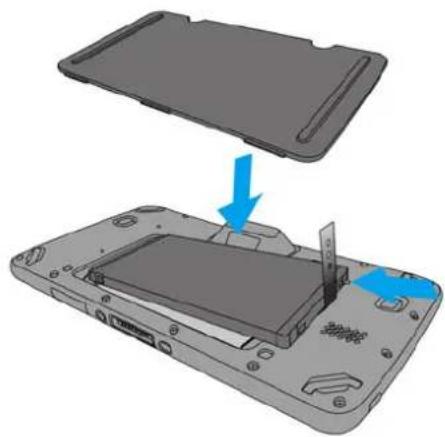

1. 將電池裝回電池槽並裝上背蓋。

1. 使用適當工具(例如：硬幣)依逆時針方向鬆開電池蓋上的兩顆螺絲。
2. 取下背蓋並拿出電池。
3. 按下 Micro SD 記憶卡或 SIM 卡，使其從插槽中彈出。
4. 將電池裝回電池槽並裝上背蓋。
5. 依順時針方向鎖上電池蓋上的兩顆螺絲。

1 产品标准配件与选配

打开包装盒请确保所有标准配件齐全，且无损坏，如有问题，请及时与我们或我们的经销商联系。

我们还提供一系列配件供您选择，根据实际使用情况选择对应配件，可增强设备使用便利性，有效提升工作效率。

标配

TB128
■ 电池
■ 手带
■ USB 电缆 (标准 USB 至 Micro USB)
■ 电源适配器+插头
■ Regulatory Compliance Statements
■ 产品指南手册
■ 网站连结小卡

选配

■ 单槽座充

2 产品视图

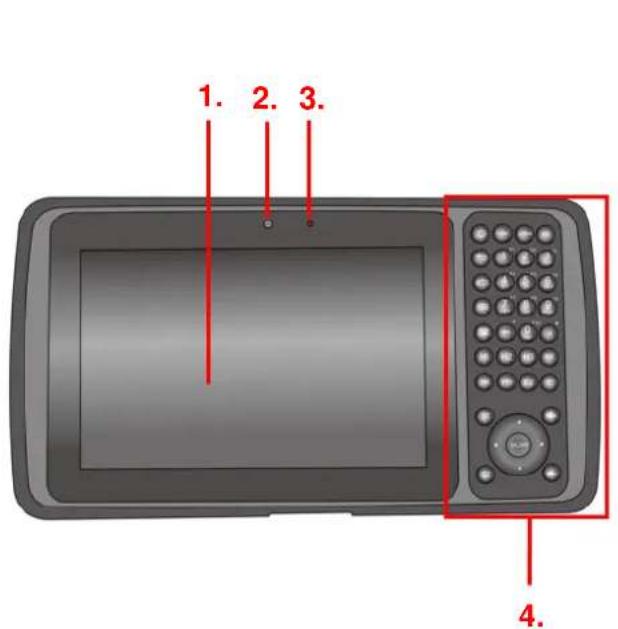

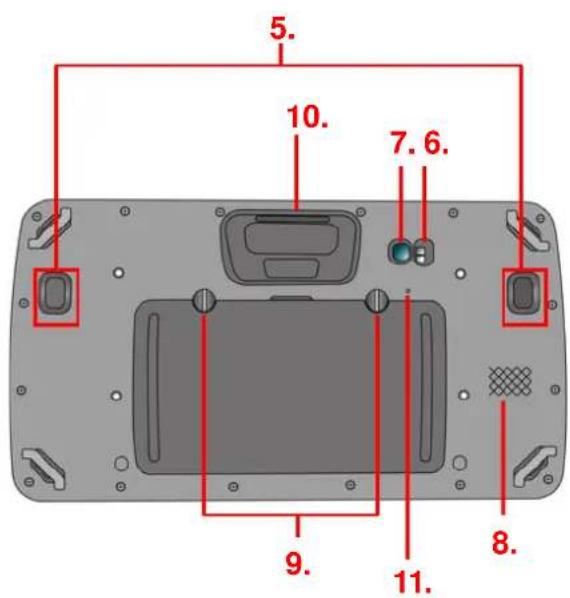

TB128 正面/背面视图

1. 2. 3. 4.

1. 7英寸LCD触控屏	7. 8M像素后置摄像头,支持AF(自动对焦)
2. 2M 像素前置摄像头	8. 扬声器
3. LED指示灯	9. 电池板的固定螺钉
4. 键盘(37键)	10. 条码扫描器视窗
5. 扫描键 11. 重置键
6. LED 闪光灯

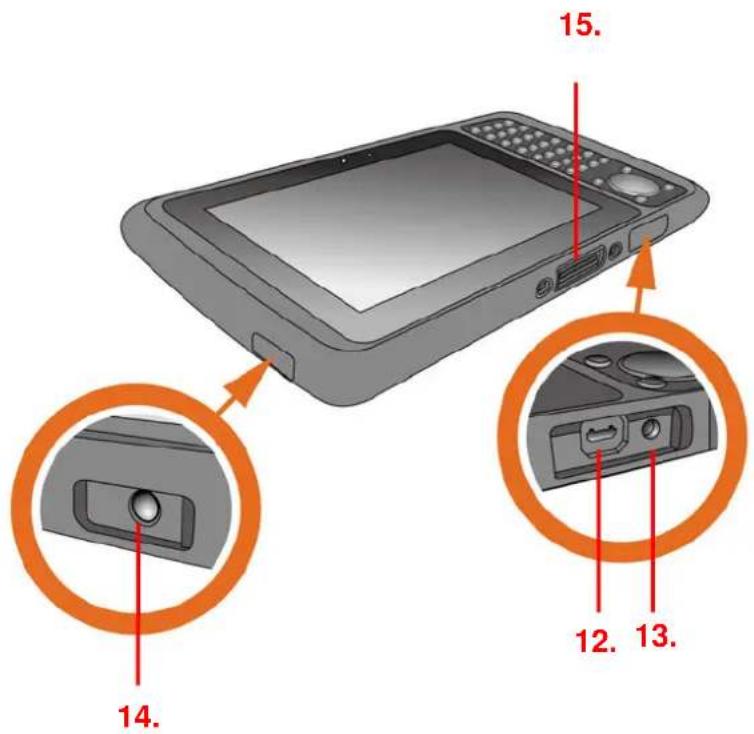

15. 14. 12. 13.

12. Micro USB 端口	14. 耳机插座
13. 直流电源输入端口	15. 支架接口

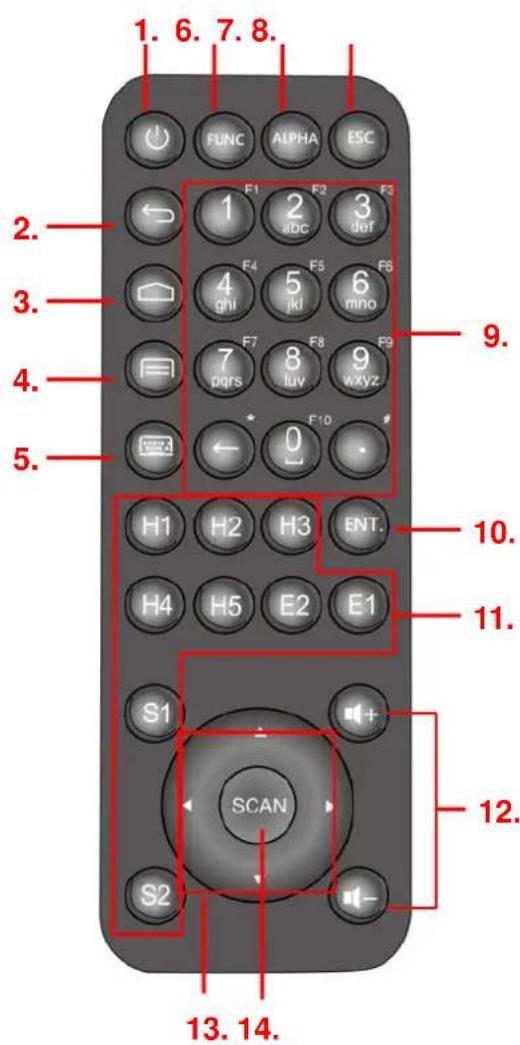

键盘概览

1. 6. 7. 8. FUNC ALPHA ESC F1 F2 F3 1 2 abc def 4 F4 F5 F6 ghi jkl mno 7 F7 F8 F9 pqrs luv wxyz F10 H1 H2 H3 ENT. H4 H5 E2 E1 S1 SCAN S2 13. 14. 10. 11. 12.

1. 电源开关键	8. 退出键
2. 安卓返回键	9. Alpha/数字键
3. 安卓返回键	10. 确认键
4. 安卓 APP 列表键	11. H.E.S.键(可编程)
5. 软键盘开/关键	12. 音量调整键
6. 对应 F1 至 F10 的功能键	13. 方向键
7. 字母键	14. 扫描键

3 第一次开启TB128

安装电池

1. 用适当工具(例如硬币)拧松(逆时针旋转)电池盖上的两颗螺钉。

注意：装入电池后，请确保门紧电池仓盖，否则您将无法正常开启设备。

警告：如果不当处理电池，存在起火和烧伤的危险。切勿拆卸、挤压、穿刺外部接点或使其短路，或将电池投入火或水中。切勿尝试拆开或维修电池。请根据您所在地的回收方针，处置废旧电池。

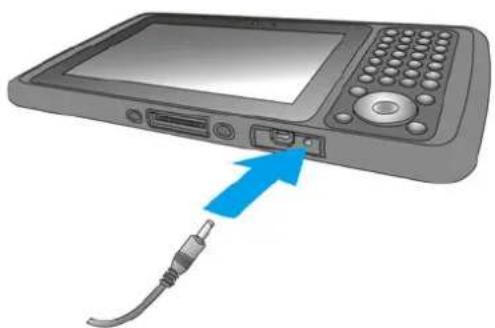

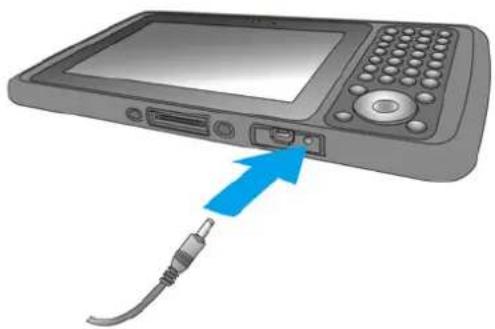

电池充电

TB128 连接充电器后可自动充电。

1. 把电源适配器插入底部的直流电源输入端口。

1. 把电源适配器插入壁上插座。如需要，在电源适配器上连接插头转换器。

第一次使用设备之前，必须充电 24 小时，方可使用。

完成充电后，开启设备，并设置语言、WiFi、日期和时间等信息后，即可开始使用。

开机按钮

按下电源按钮，打开您的设备。

检查 LED 的状态

状态	LED	描述
信息 蓝灯闪烁		接收信息
电源状态	稳定红灯	• 正在充电• 电池电量变低
	稳定绿灯	已充满电量
		成功读取

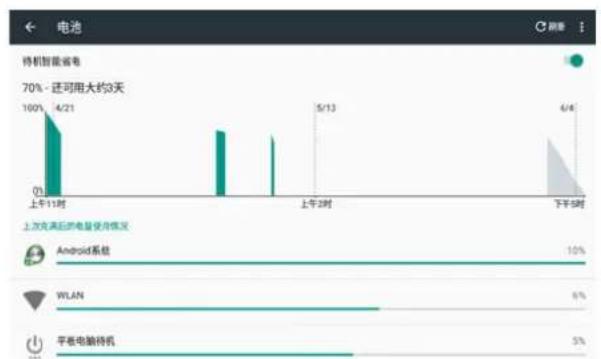

检查电池的状态

请依以下操作步骤检查电池的状态，如果在正常使用期间电池电量变低，请尽快为您的设备充电。

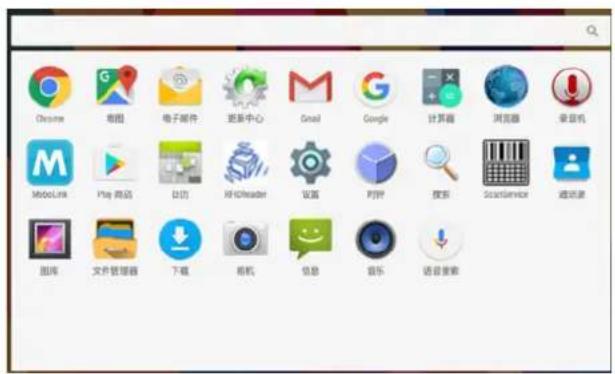

1. 进入主画面，点选

2. 点选设置。

Chrome 地图 电子邮件 更新中心 Good Google 计算器 浏览器 登录机 M MongoLink Play 网站 讨论 HKEYheader 设置 时钟 搜索 SmartService 通讯录 图库 文件管理器 下载 相机 信息 音乐 语音搜索

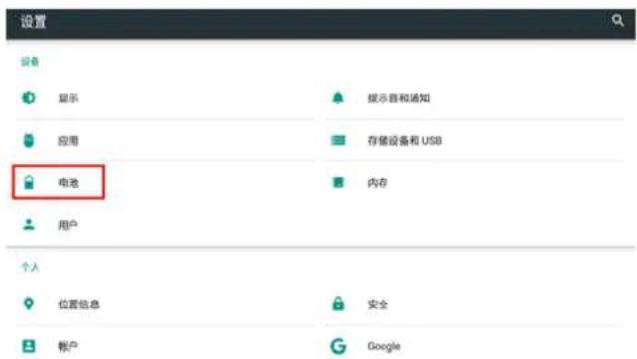

1. 点选 电池。

设置 设备 显示 提示音和通知 应用 存储设备和 USB 电池 内存 用户 个人 位置信息 安全 帐户 Google

使用 Micro SD/SIM 存储卡

TB128 具备 Micro SD/SIM 卡插槽各一个，可用来备份或传送档案及数据。

使用 Micro SD/SIM 存储卡

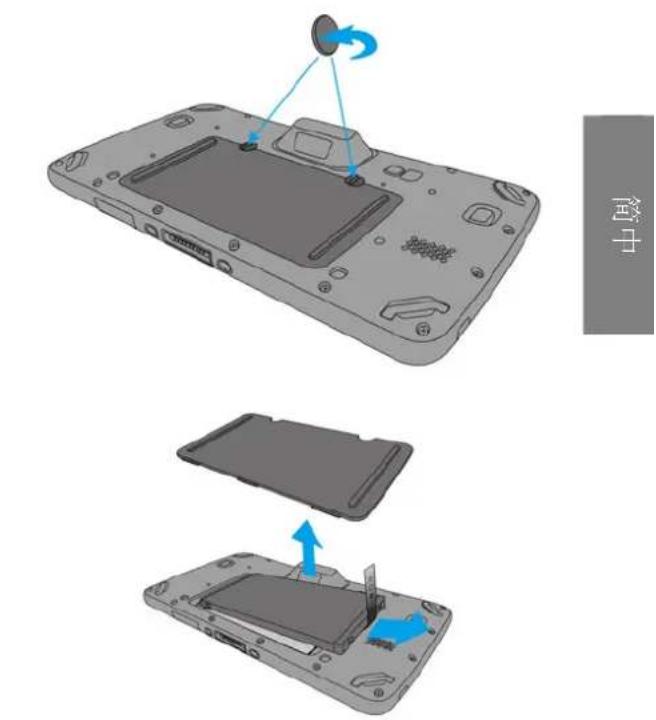

1. 用适当工具(例如硬币)拧松(逆时针旋转)电池盖上的两颗螺钉。

2. 拆下后盖，取出电池。

3. 查看 Micro SD 卡插槽和 SIM 卡插槽。

Micro SD 卡插槽 SIM 卡插槽

1. 把电池放回电池仓，然后装上后盖。

1. 用适当工具(例如硬币)拧松(逆时针旋转)电池盖上的两颗螺钉。
2. 打开电池盖，取出主电池。
3. 按压并弹出卡片，取出卡片。
4. 重新安装好电池。
5. 重新安装好电池盖。
6. 拧紧(顺时针旋转)电池盖上的两颗螺钉。
