MODE D'EMPLOI MAG PANO 110R PZ MSI
Guide d' utilisation
Table des matières
Caractéristiques ....3
Accessoires ....5
Caractéristiques du boîtier....6
Vue de côté et de face ....7
E/S et Boutons....8
Retrait du panneau latéral ....9
Retrait du panneau avant....10
Retrait du panneau avant inférieur ....11
Installation de la carte mère ....12
Installation de la carte graphique ....13
Installation du SSD et du disque dur ....14
Installation du bloc d' alimentation ....15
Connexion E/S du panneau ....16
Connexion du panneau de contrôle ....17
Informations générales....19
Caractéristiques
Informations de base
| Type de boîtier Moyen Tour | |
| Dimensions (LxLxH) 420 x 225 x 485 mm | |
| Format de cartes mères supporté | ATX*, Micro-ATX*, Mini-ITX* Support des cartes mères ATX et Micro-ATX à design « back-connect » (connectique à l’ arrière) |
| Slots d’ extension 7 slots | |
Support ventilateur
| Haut 3 x 120 mm ou 2 x 140 mm | |
| Arrière | 1 x 120 mm1 x ventilateur ARGB 120 mm préinstallé |
| Côté | 3 x 120 mm ou 2 x 140 mm3 x ventilateurs ARGB 120 mm à pales inversées préinstallés |
| Bas 3 x 120 mm (sur l’ enveloppe du bloc d’ alimentation) | |
Baies de stockage
Ports E/S et Boutons
| Ports USB | 1 x USB Type-C 20 Gb/s2 x USB Type-A 5 Gb/s |
| Ports audio 1 x prise combo audio/microphone (4 pôles) | |
| Boutons | 1 x bouton interrupteur LED1 x bouton d’ alimentation |
Espace du châssis
| Longueur maximum du ventirad 160 mm | |
| Longueur maximum du GPU 400 mm | |
| Radiateur supérieur supporté 120 / 140 / 240 / 280 / 360 mm | |
| Radiateur arrière supporté | 120 mm |
| Bloc d’ alimentation supporté 200 mm | |
| Espace de gestion des câbles (derrière la carte mère) | 35 mm |
Matériaux
| Métal SPCC 0,5 mm | |
| Panneau latéral gauche Verre trempé de 3 mm | |
| Filtre à poussière | Haut : AimantBas : Retrait |
Accessoires
Élément Nom / Quantité Utilisé pour
![]() | Fermeture auto-agrippante x2 | Gestion des câbles | ||
| - | ![]() | Attaches de câble x6 | Gestion des câbles | |
![]() | ![]() | Vis #6-32 5 mm x4 | Fixer le bloc d' alimentation / la carte PCIe | |
| [CHEZ] | [02XD] | Entretoises M3 6,5 mm x1 | Boulon de la carte mère | |
![]() | ![]() | Vis M3 5 mm x17 | Carte mère / SSD | |
![]() | ![]() | Vis #6-32 5 mm x8 | HDD 3,5" | |
![]() | [4TWZ] | Vis #6-32 28 mm x12 | Fixation des ventilateurs sur l' enveloppe du bloc d' alimentation | |
![]() | ![]() | Outil d' installation de l' entretoise x1 | Fixer l' entretoise | |
![]() | Clip en U de rechange T0.5 x2 | Fournitures de secours | ||
![]() | Clip en U de rechange T1.0 x2 | Fournitures de secours | ||

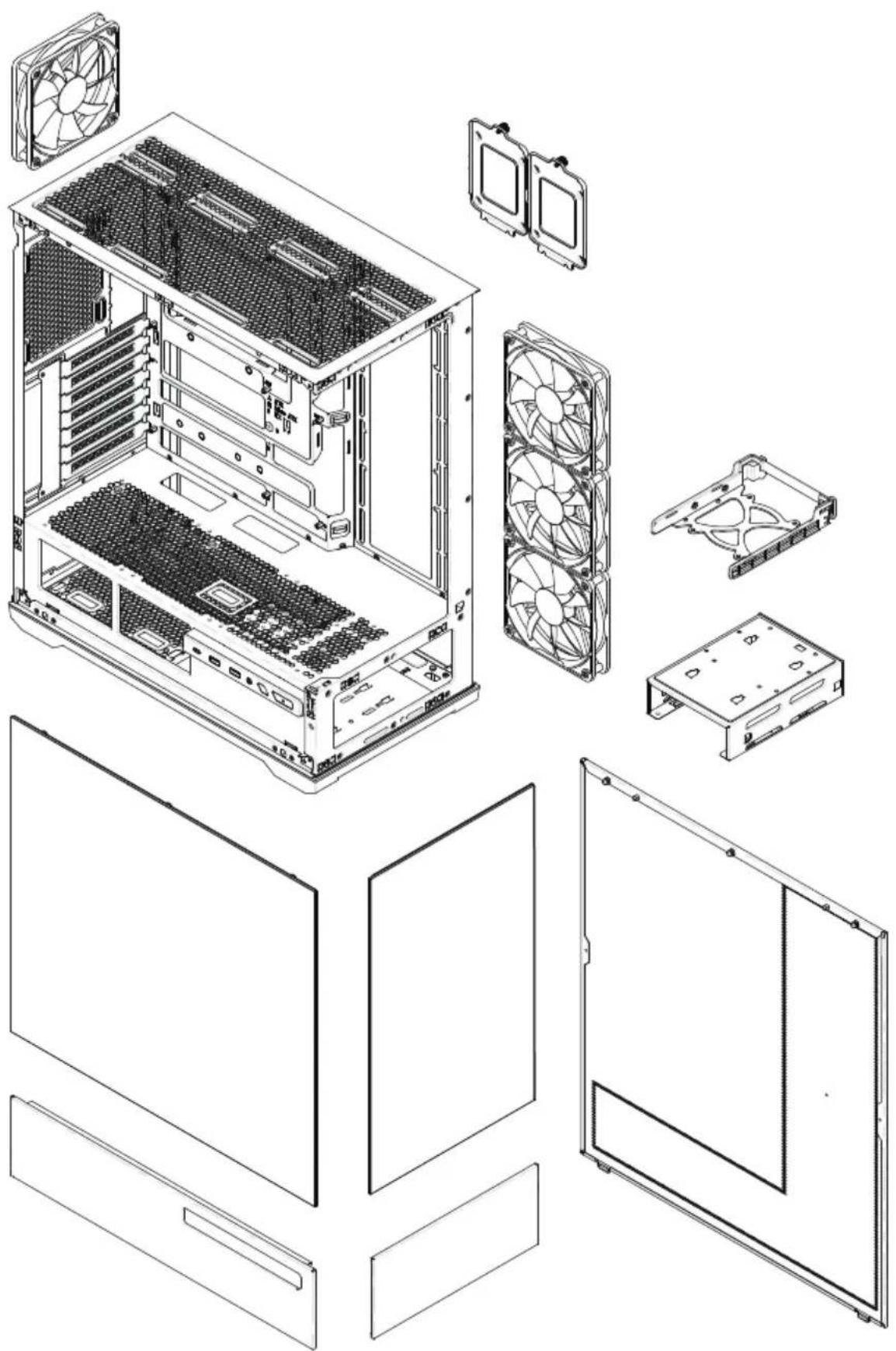

Caractéristiques du boîtier

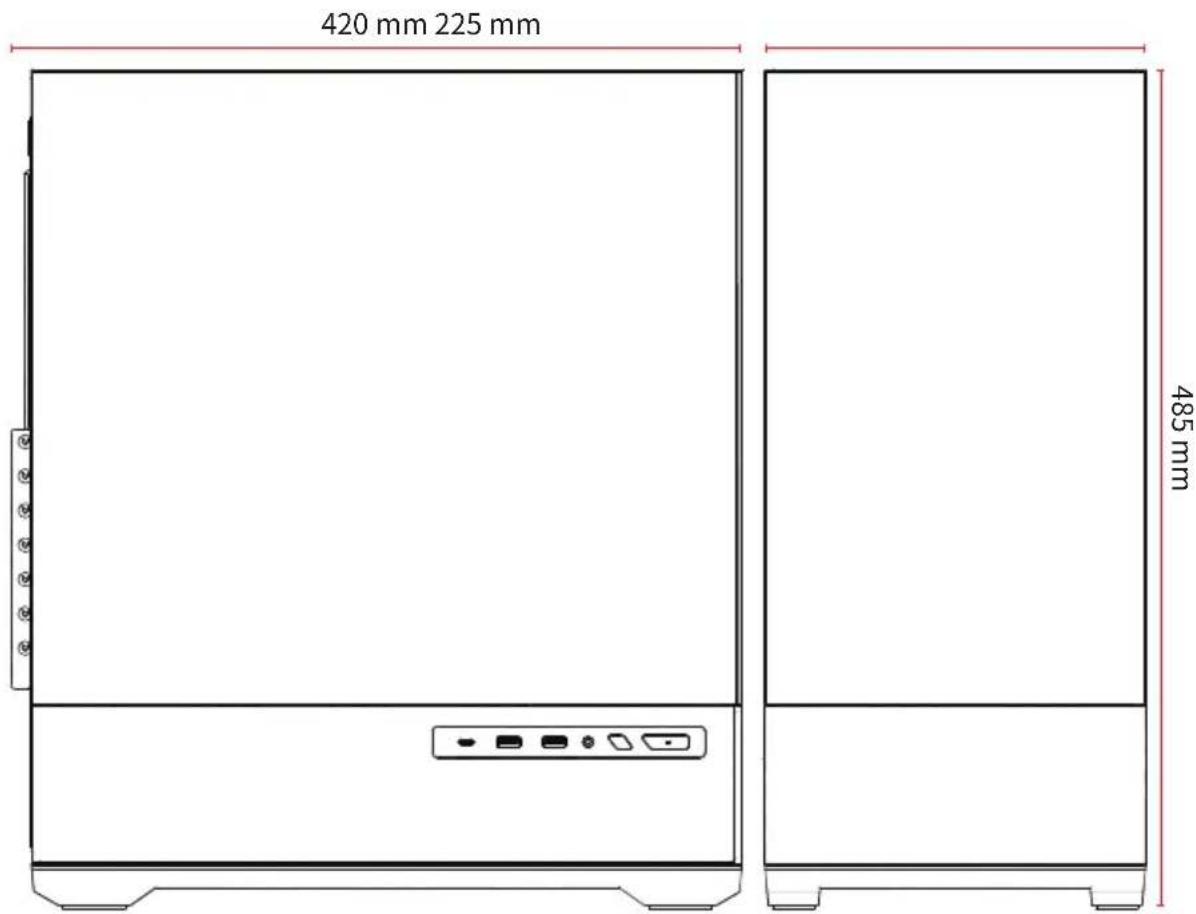

Vue de côté et de face


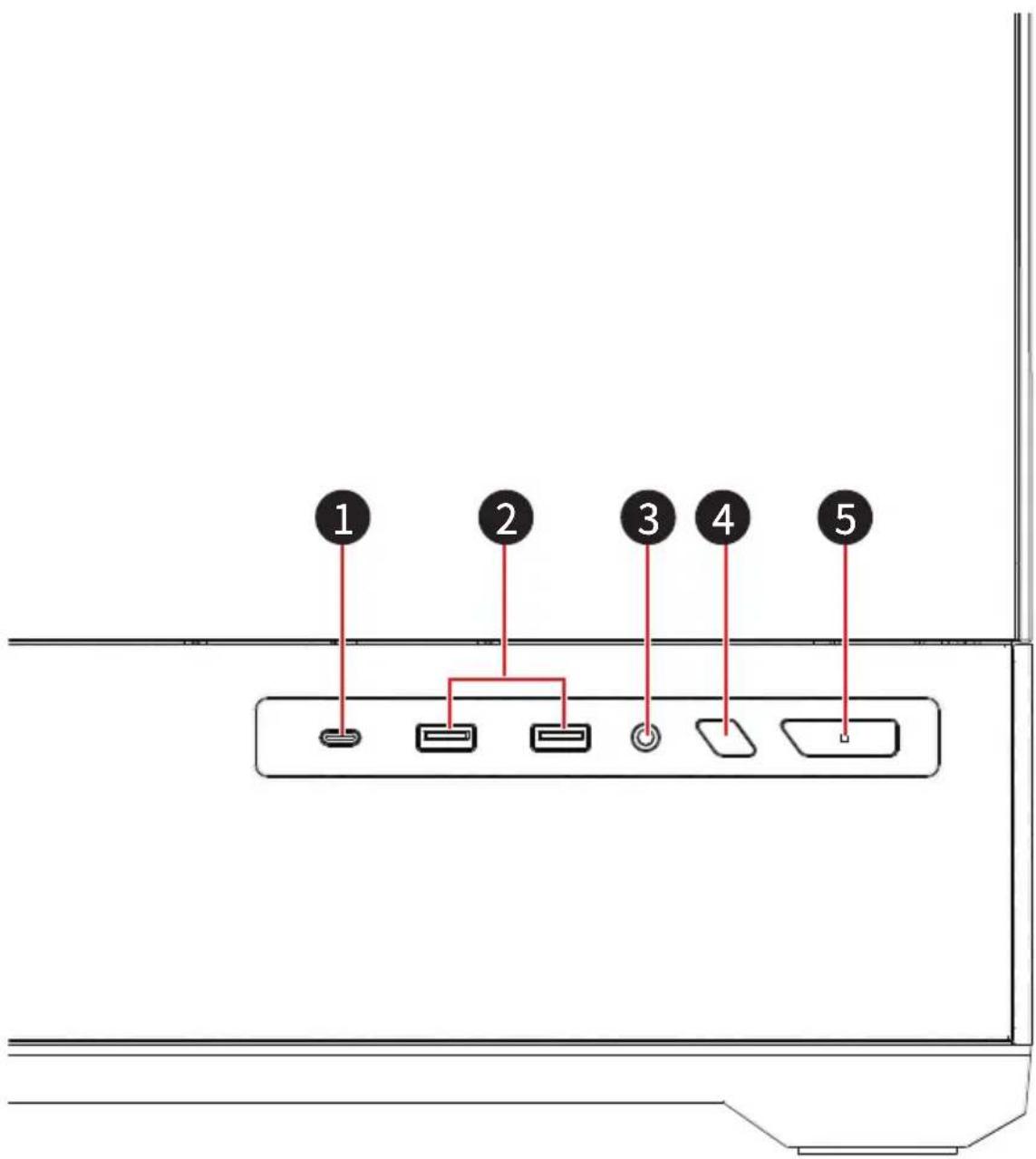

420 mm 225 mm 485 mmE/S et Boutons
| 1 USB | Type-C 20 Gb/s |
| 2 USB | Type-A 5 Gb/s |
| 3 Prise | combo audio/microphone |
| 4 Bouton interrupteur LED | |
| 5 Bouton d’ alimentation | |

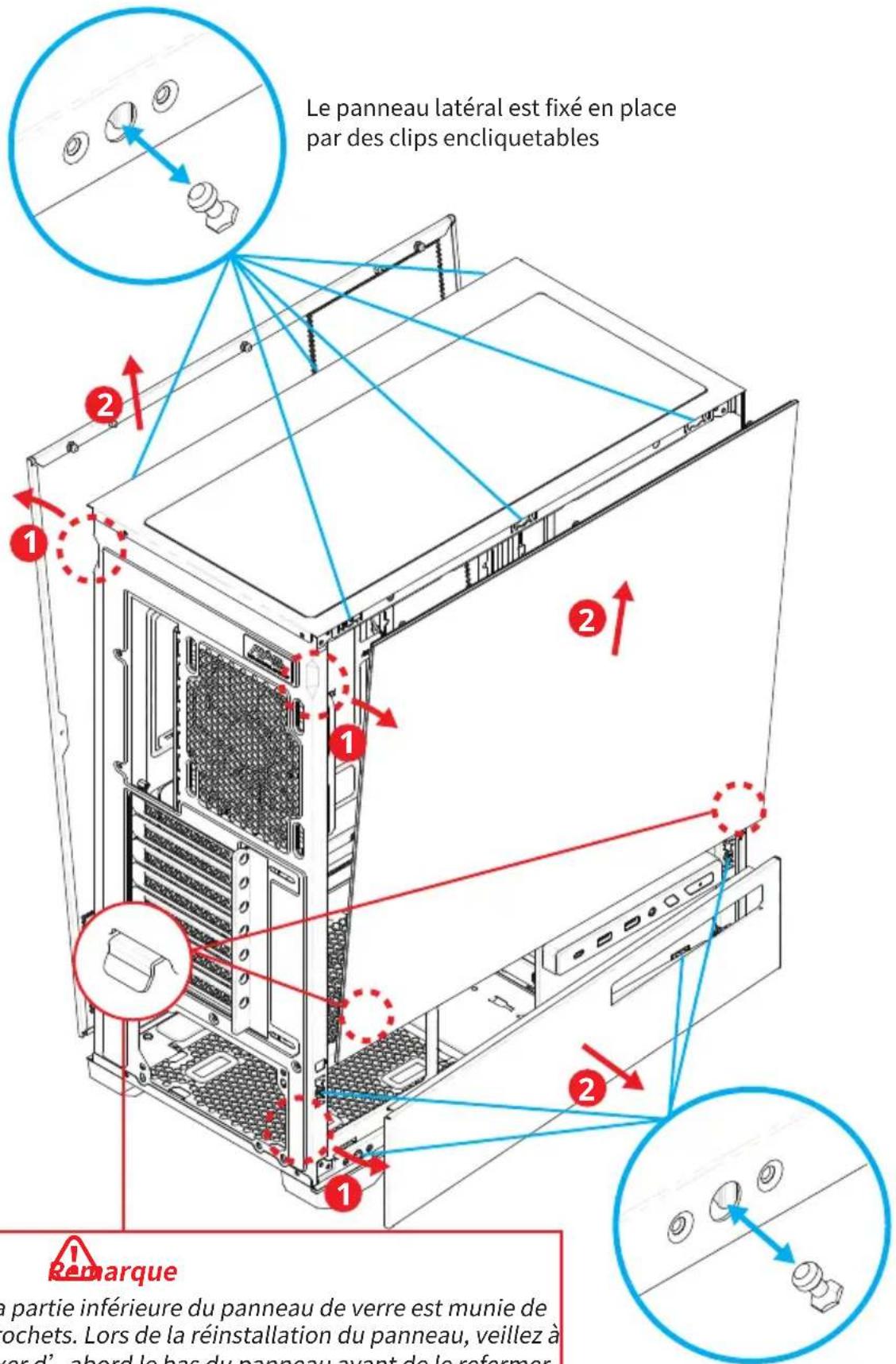

Retrait du panneau latéral


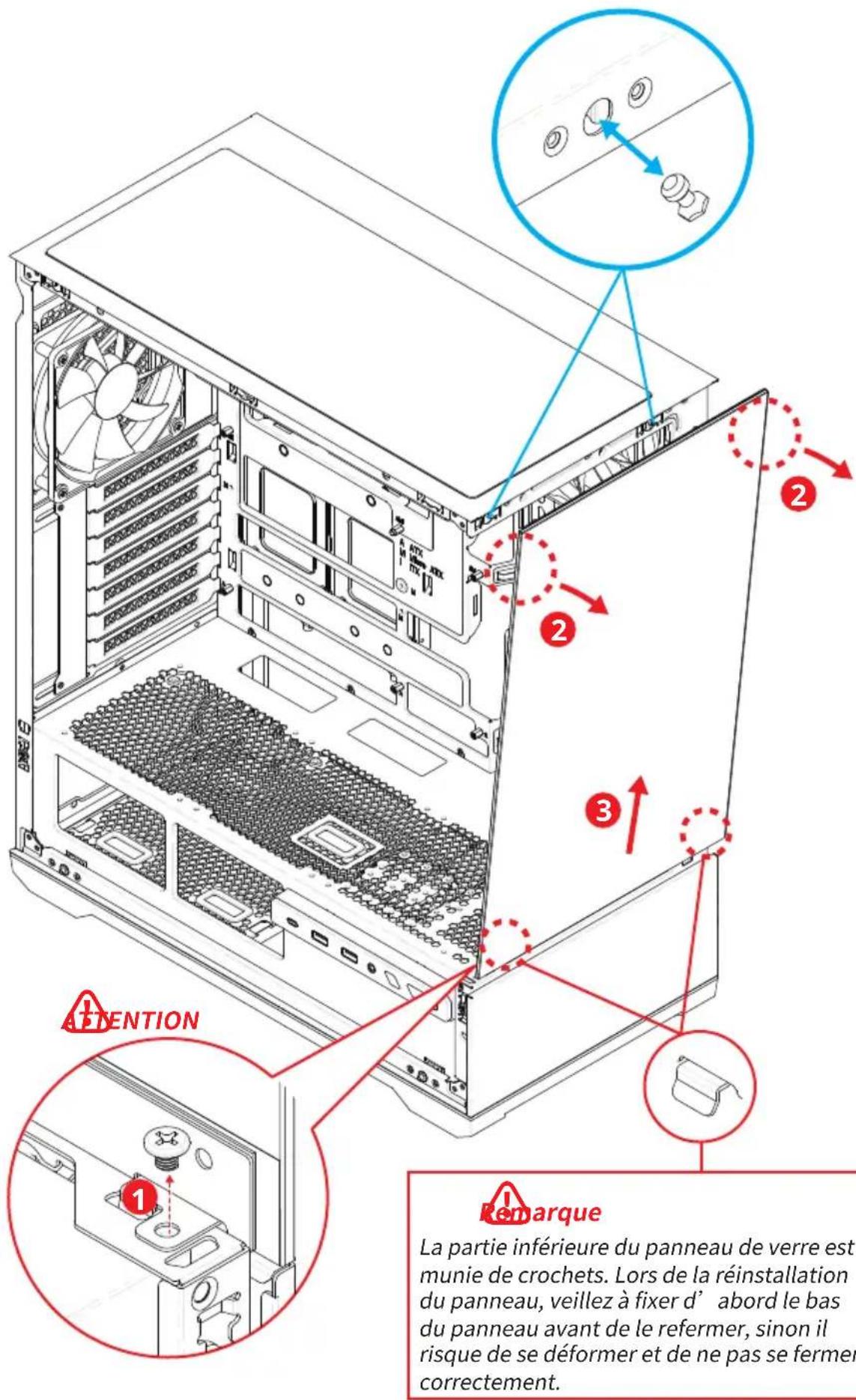

Retrait du panneau avant


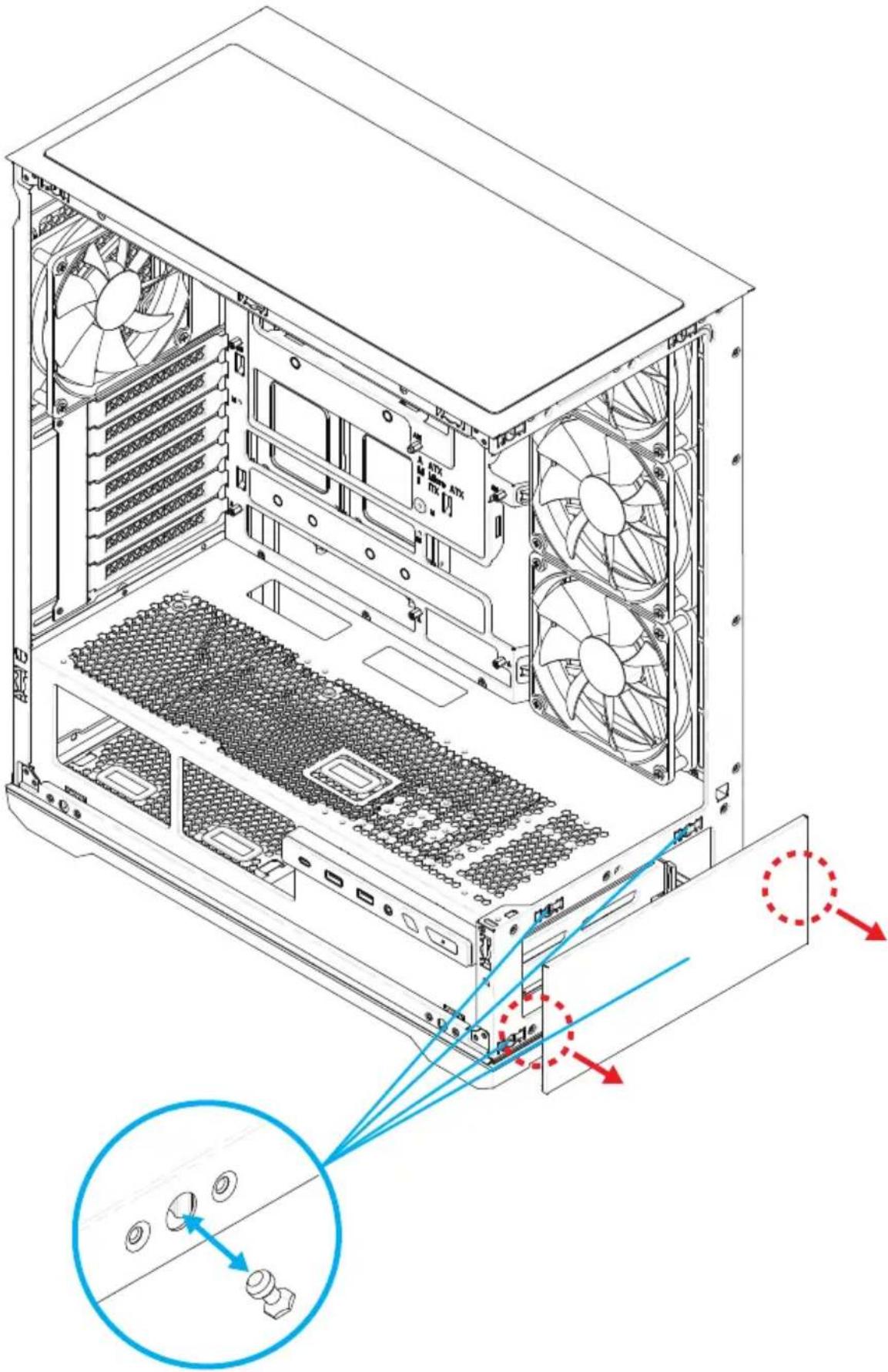

Attention Remarque La partie inférieure du panneau de verre est munie de crochets. Lors de la réinstallation du panneau, veillez à fixer d' abord le bas du panneau avant de le refermer, sinon il risque de se déformer et de ne pas se fermer correctement.Retrait du panneau avant inférieur

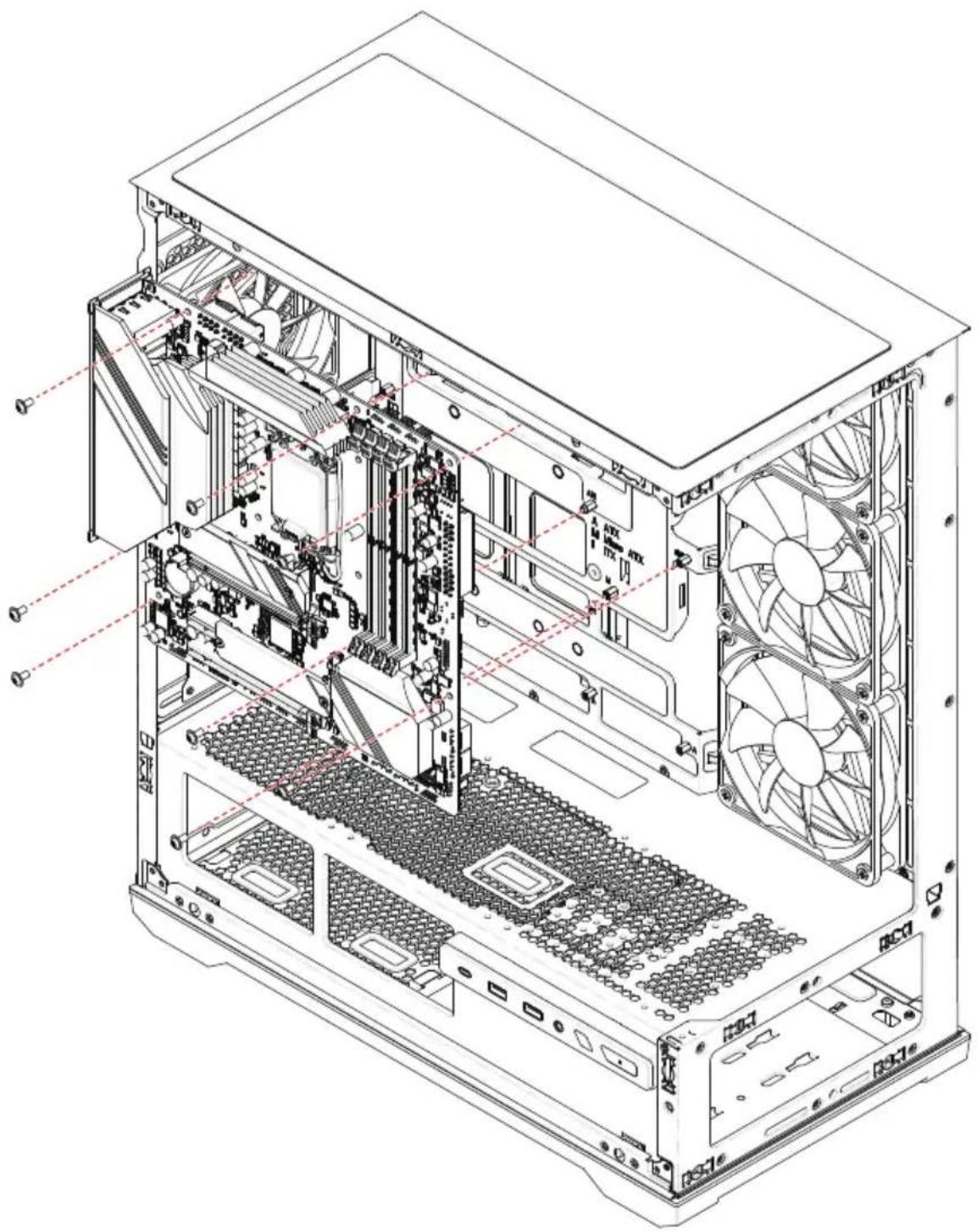

Installation de la carte mère

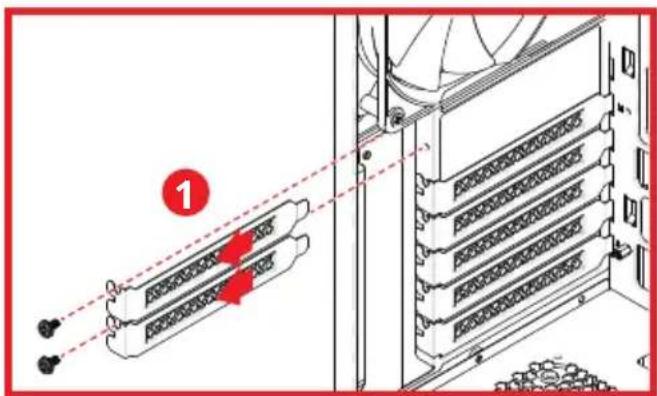

Installation de la carte graphique

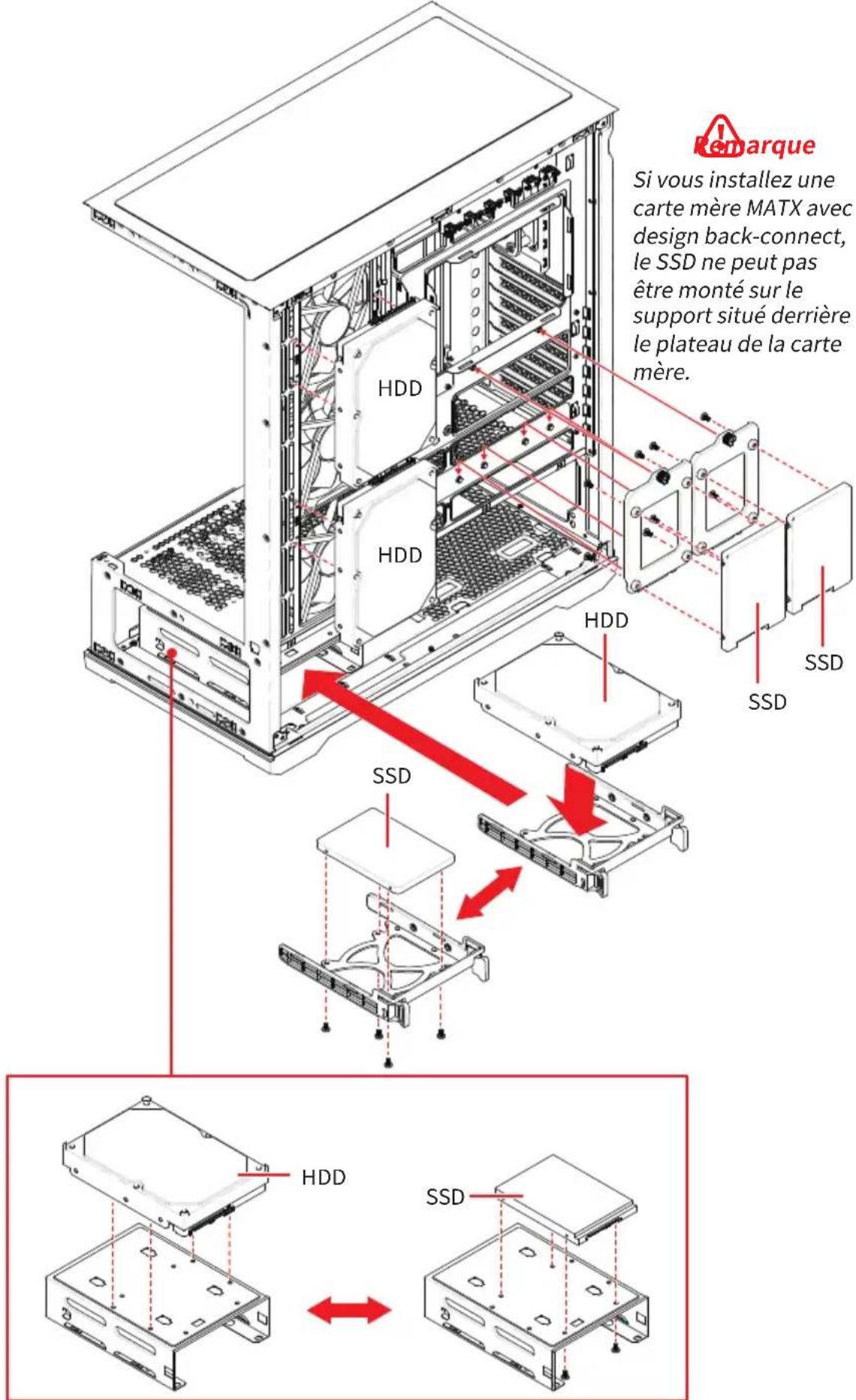

Installation du SSD et du disque dur


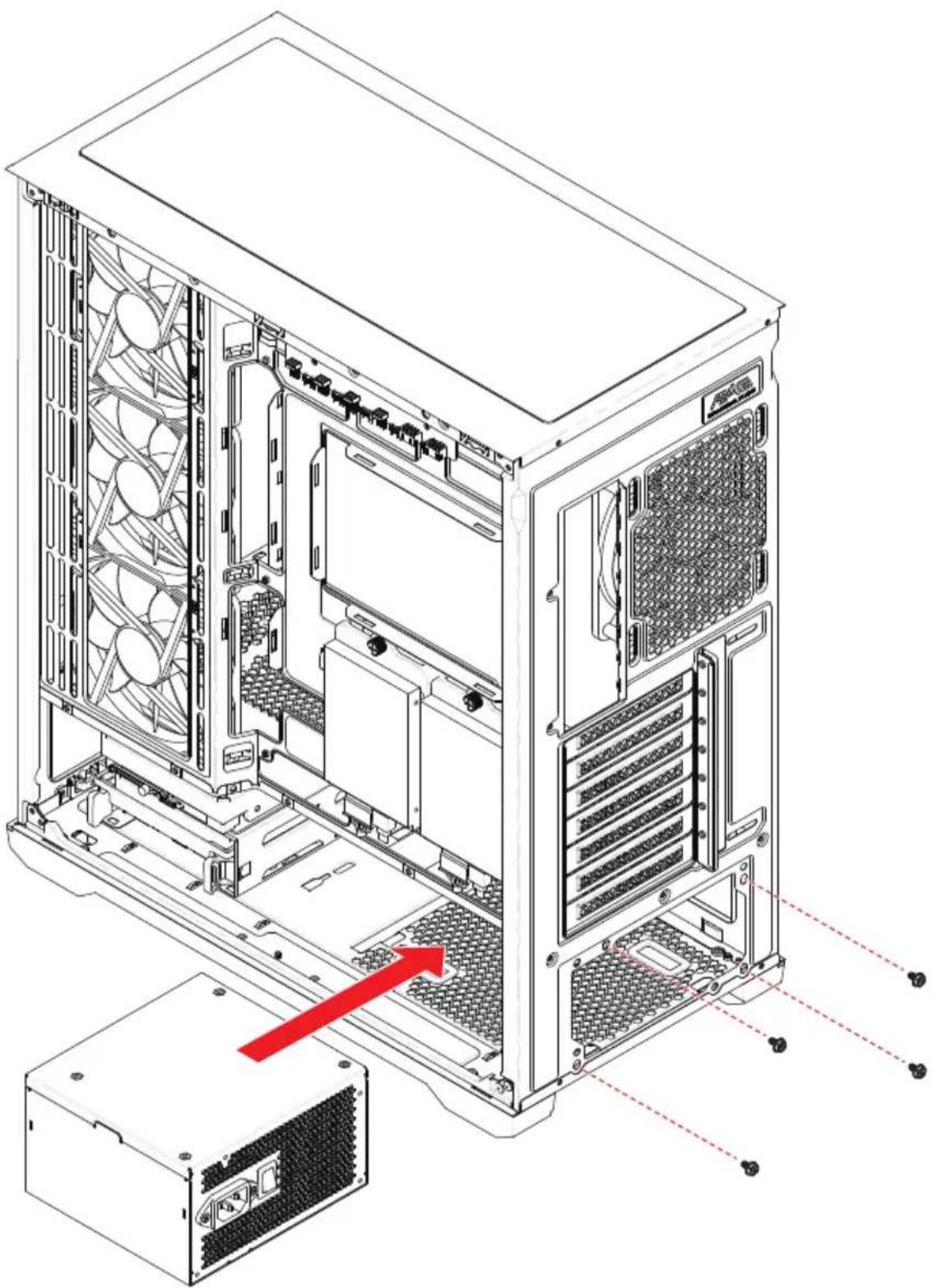

Renarque Si vous installez une carte mère MATX avec design back-connect, le SSD ne peut pas être monté sur le support situé derrière le plateau de la carte mère. HDD HDD SSD SSD HDD SSDInstallation du bloc d' alimentation

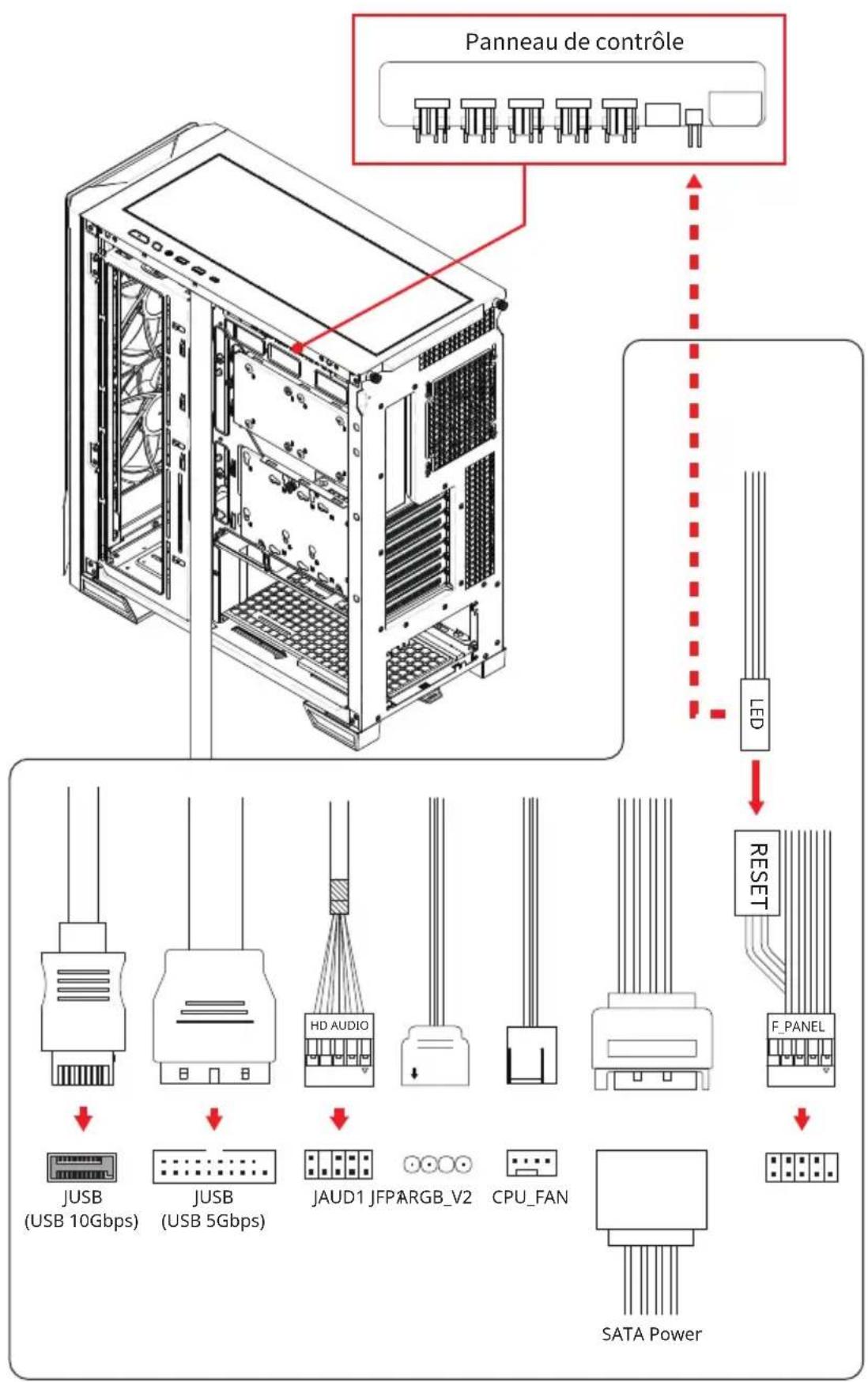

Connexion E/S du panneau


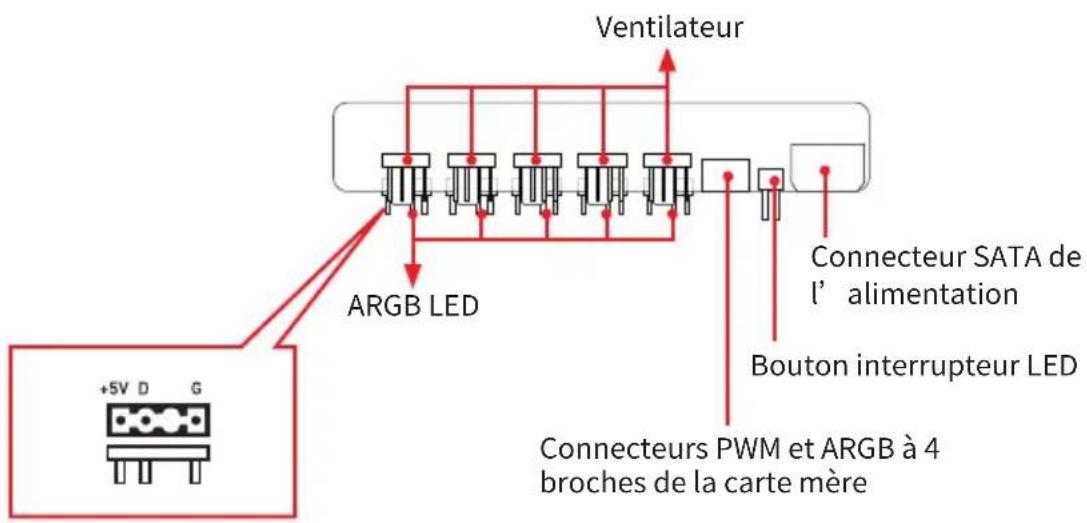

Panneau de contrôle LED RESET JUSB (USB 10Gbps) JUSB (USB 5Gbps) HD AUDIO JAUD1 JFPARGB_V2 CPU_FAN F PANEL SATA PowerConnexion du panneau de contrôle


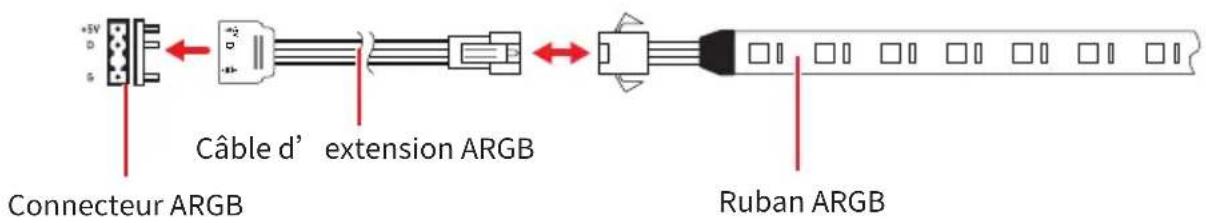

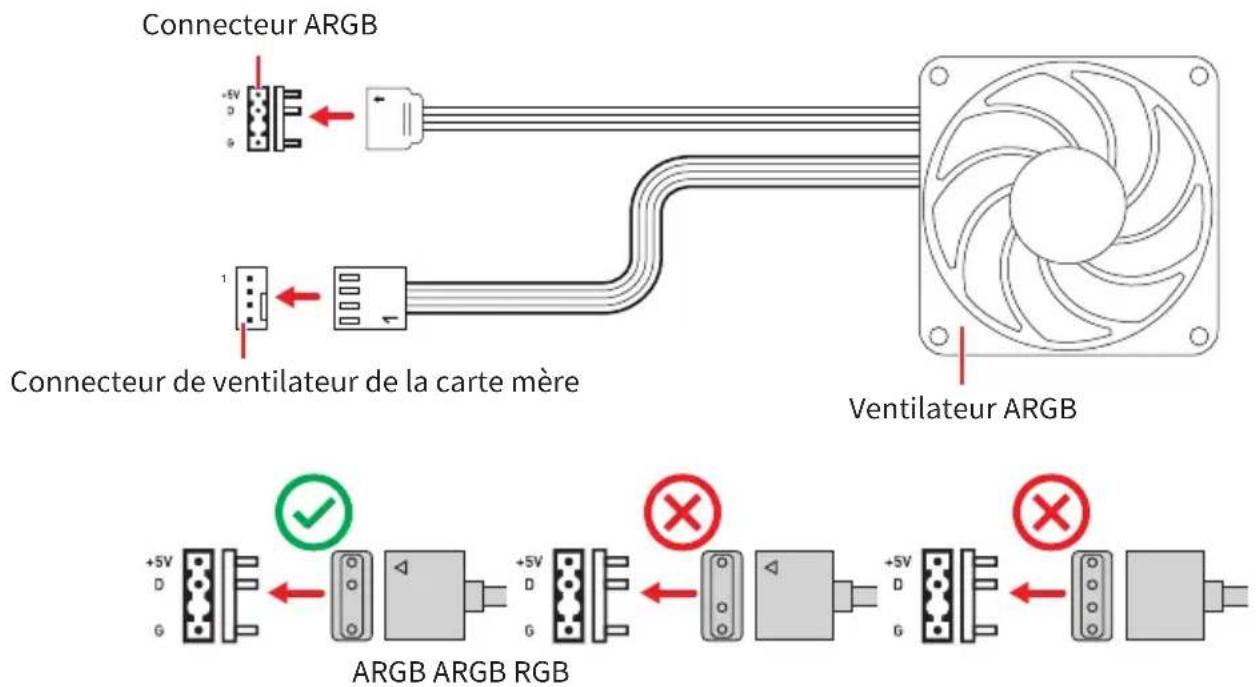

Connecteur ARGB Câble d' extension ARGB Ruban ARGBConnexion du ventilateur LED RGB adressable
ORTANT
- La détection de la vitesse du ventilateur est seulement disponible par l'intermédiaire du connecteur Fan1.
- Avant d' installer ou de retirer le ruban LED ARGB, veillez à toujours éteindre l' alimentation et à débrancher le cordon d' alimentation de la prise électrique.
- Assurez-vous que tous les câbles sont correctement connectés avant d' allumer l' appareil.
- Chaque port supporte un maximum de 64 LED ARGB, pour un total de 128 LED au maximum.
- Le dépassement de ces limites peut entraîner l' affichage de couleurs anormales, le scintillement ou impossible de changer de couleur des LED ARGB.
Fonction du bouton interrupteur LED
- Simple pression : Basculez les effets LED.
- Appui long (2s) : Synchronisation avec la carte mère. Appuyez à nouveau (2s) pour revenir au contrôleur.
- Appui long (6s) : Les LED clignotent trois fois en blanc, puis s' éteignent (elles restent éteintes après le redémarrage). Appuyez à nouveau pour rétablir l' état précédent.
Séquence d' effet LED
Après avoir appuyé sur le bouton interrupteur LED, la séquence d' effet LED est la suivante :
| 1 Rouge statique | |
| 2 Vert statique | |
| 3 Bleu statique | |
| 4 Jaune statique | |
| 5 Cyan statique | |
| 6 Violet statique | |
| 7 Orange statique | |
| 8 Blanc statique | |
| 9 | Respiration couleur unique (rouge) |
| 10 | Respiration couleur unique (vert) |
| 11 | Respiration couleur unique (bleu) |
| 12 | Respiration couleur unique (jaune) |
| 13 | Respiration couleur unique (cyan) |
| 14 | Respiration couleur unique (violet) |
| 15 | Respiration couleur unique (blanc) |
| 16 | Respiration multicolore (rouge, vert, bleu, jaune, cyan, violet, blanc) |
| 17 | Course dégradé |
| 18 | Course arc-en-ciel |
Informations générales
Avis de copyright et marques
Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.
Le logo MSI utilisé est une marque déposée de Micro-Star Int’ l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l’ exactitude ou à l’ exhaustivité n’ est formulée explicitement ou implicitement. MSI se réserve le droit d’ apporter des modifications à ce document sans préavis.
Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l' autorisation écrite de MSI.
Révision
• Version 1.0, 03/2025. Première édition.
