MAG FORGE 120A AIRFLOW - Unite Centrale MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (unité centrale) MSI MAG FORGE 120A AIRFLOW
Dimensions (L x P x H)	210 x 411,6 x 498 mm
Poids	Environ 6,5 kg
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Alimentation (PSU) supportée	ATX, jusqu'à 200 mm de long (sans baie HDD 3,5")
Ventilateurs préinstallés	Avant : 3 x 120 mm Auto-RGB, Arrière : 1 x 120 mm Auto-RGB, Haut : 2 x 120 mm Auto-RGB
Longueur maximale du GPU	330 mm (avec ventilateurs avant)
Hauteur maximale du ventirad CPU	160 mm
Baies de stockage	3 x SSD 2,5", 2 x HDD 3,5"
Slots d'extension	7 slots PCIe
Ports E/S avant	2 x USB 3.2 Gen1 Type-A, 1 x prise audio, 1 x prise microphone
Boutons	Alimentation, Réinitialisation, Interrupteur LED
Matériaux	Acier, verre trempé (panneau latéral gauche)
Support radiateur	Avant : 120/140/240 mm, Haut : 120/240 mm
Contrôle LED	Bouton interrupteur LED (synchronisation carte mère possible)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Assurez-vous que l'alimentation est débranchée avant toute installation. Respectez les limites de puissance LED (max 128 LED).
Pièces détachées et réparabilité	Vis, attaches de câbles, entretoises. Les ventilateurs et le panneau en verre sont remplaçables. Contactez MSI pour les pièces.
Informations générales	Marque : MSI, Modèle : MAG FORGE 120A AIRFLOW. Révision du manuel : Version 1.0, 08/2023.

FOIRE AUX QUESTIONS - MAG FORGE 120A AIRFLOW MSI

Comment installer la carte mère dans ce boîtier ?

Placez la carte mère sur un support antistatique. Fixez les entretoises aux emplacements correspondant au format de votre carte mère (ATX, Micro-ATX ou Mini-ITX). Ensuite, vissez la carte mère sur les entretoises à l'aide des vis fournies (vis M3 5 mm).

Quelle est la longueur maximale de la carte graphique supportée ?

La longueur maximale du GPU est de 330 mm lorsque les ventilateurs avant sont installés.

Comment contrôler l'éclairage LED des ventilateurs ?

Utilisez le bouton interrupteur LED situé sur le panneau supérieur. Appuyez pour changer les effets (rouge, vert, bleu, etc.). Maintenez enfoncé 3 secondes pour synchroniser avec la carte mère.

Quel type d'alimentation puis-je installer ?

Ce boîtier accepte une alimentation ATX standard. La longueur maximale est de 160 mm avec la baie HDD 3,5" installée, ou 200 mm sans celle-ci.

Combien de ventilateurs sont fournis avec le boîtier ?

Le boîtier est livré avec 6 ventilateurs Auto-RGB de 120 mm : 3 à l'avant, 2 sur le dessus et 1 à l'arrière.

Puis-je installer un radiateur de watercooling ?

Oui, vous pouvez installer un radiateur de 120/140/240 mm à l'avant, ou de 120/240 mm sur le dessus.

Comment retirer le panneau latéral en verre ?

Dévissez les deux vis papillon à l'arrière du boîtier. Faites glisser le panneau vers l'arrière puis soulevez-le délicatement. Attention, le verre est fragile.

Quel est le nombre de baies de stockage disponibles ?

Le boîtier propose 3 emplacements SSD 2,5" (dont un sur le plateau de la carte mère) et 2 emplacements HDD 3,5".

Est-il possible de réinitialiser le contrôle LED ?

Oui, appuyez sur le bouton d'alimentation pendant quelques secondes pour réinitialiser si les LED ne répondent plus. Débranchez puis rebranchez l'alimentation pour une réinitialisation complète.

Comment nettoyer les filtres à poussière ?

Les filtres sont situés à l'avant et sous le boîtier. Retirez-les délicatement et rincez à l'eau tiède. Laissez sécher complètement avant de les remettre. N'utilisez pas de détergent.

MODE D'EMPLOI MAG FORGE 120A AIRFLOW MSI

Caractéristiques du boîtier (320R) 6

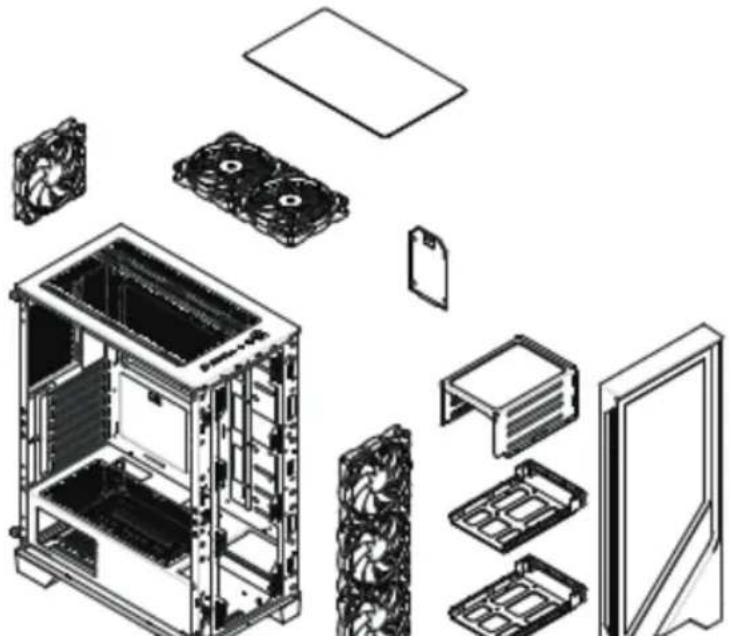

Caractéristiques du boîtier [120A] 7

Vue de côté et de face 8

E/S et Boutons (320R) 9

E/S et Boutons [120A] 10

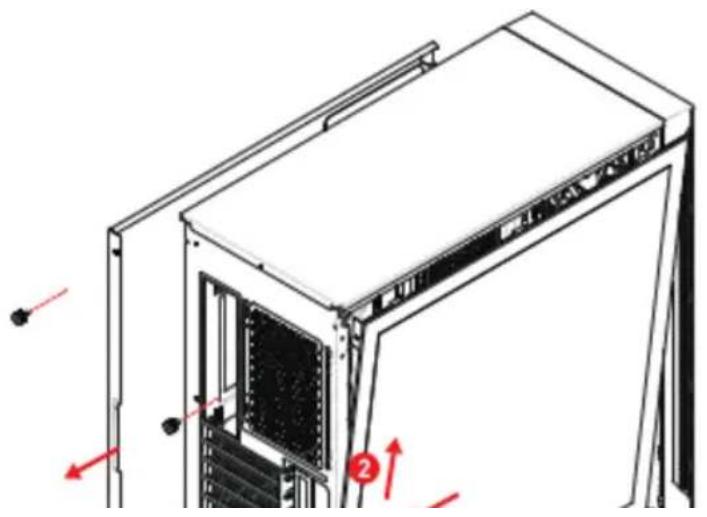

Retrait des panneaux latéraux 11

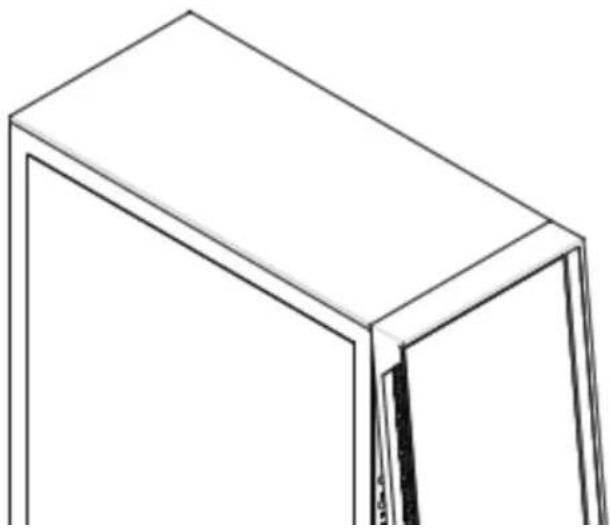

Retrait du panneau avant 12

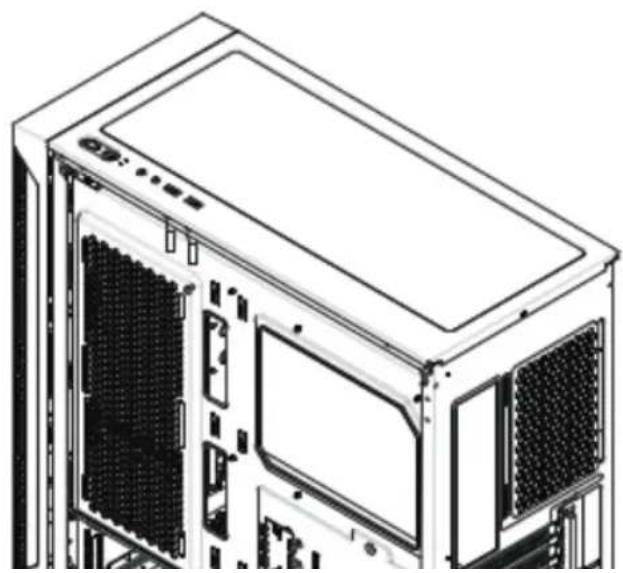

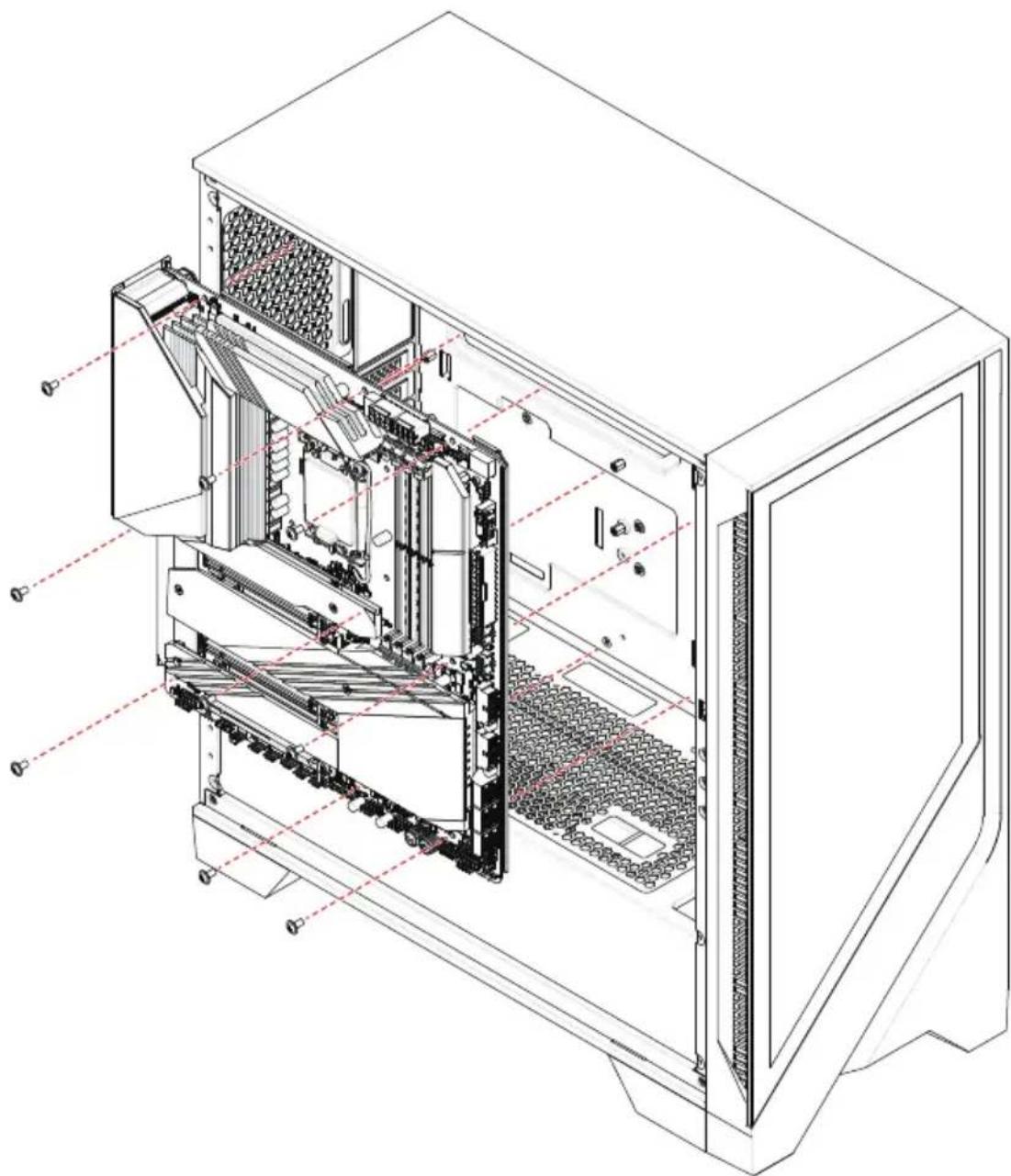

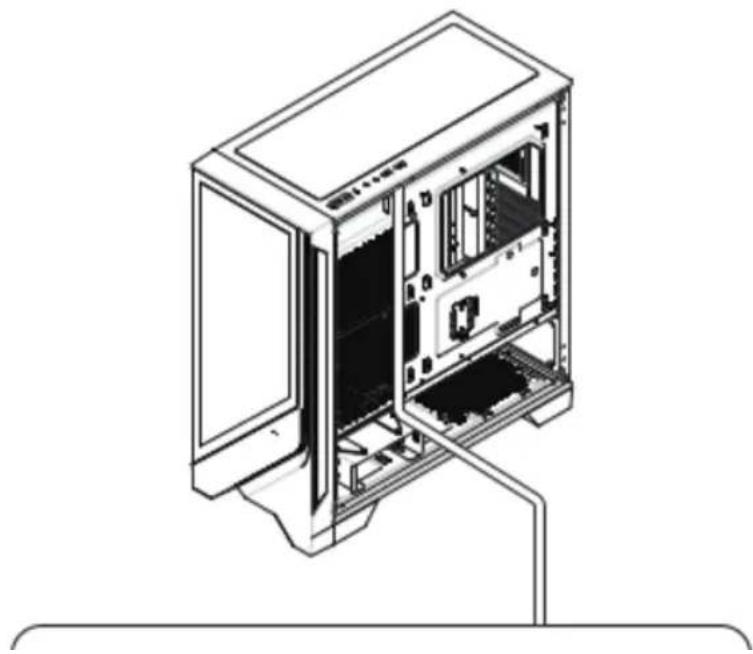

Installation de la carte mère 13

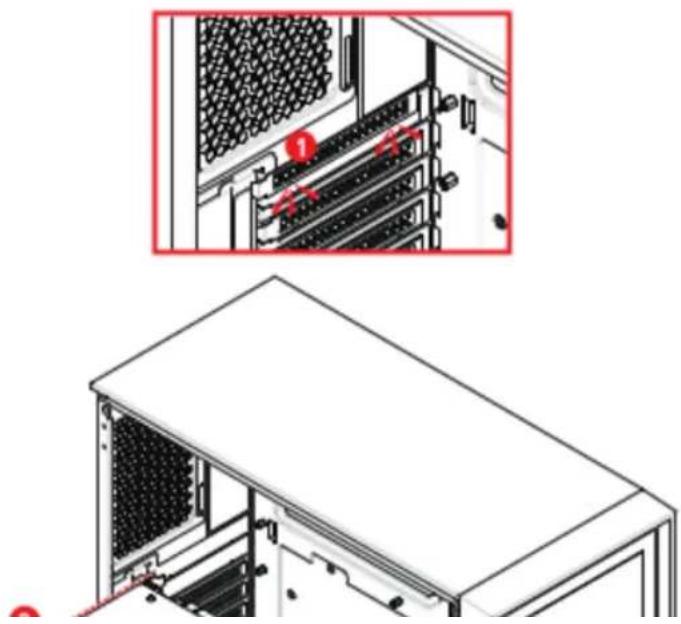

Installation de la carte graphique 14

Installation du SSD et du disque dur [320R] 15

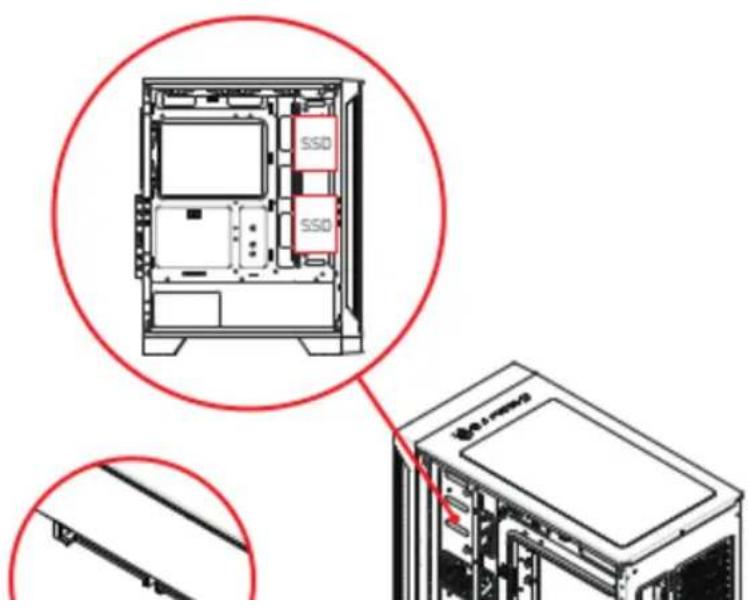

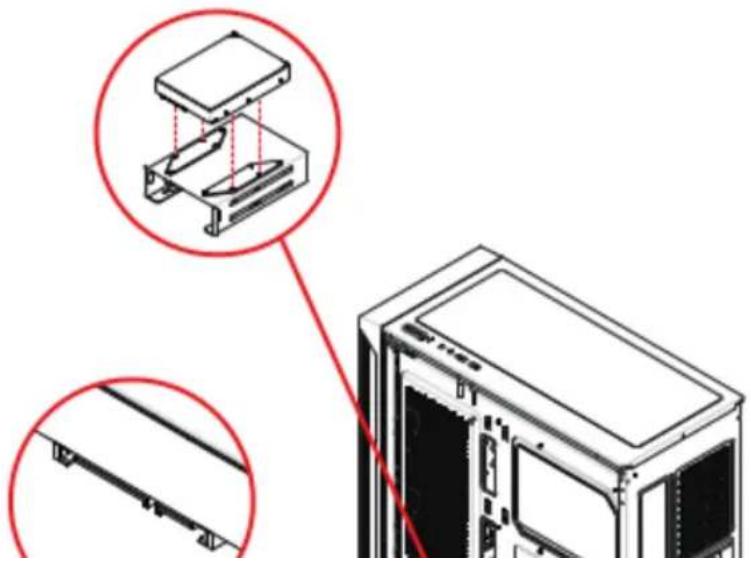

Installation du SSD et du disque dur [120A]....16

Installation du bloc d'alimentation....17

Caractéristiques

Comparaison des principales différences

Nom de produit	MAG FORGE 320RAIRFLOW	MAG FORGE 120AAIRFLOW

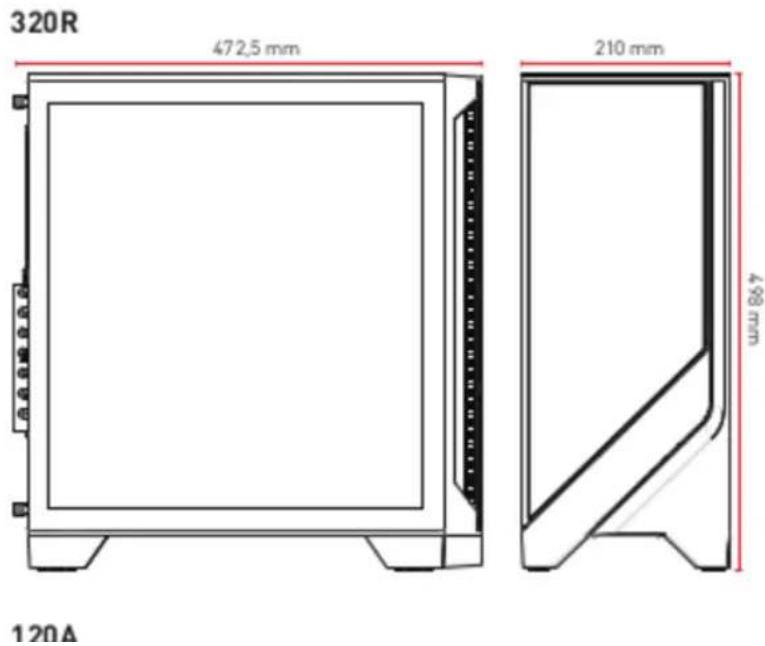

Dimensions [PxLxH]	472,5 x 210 x 498 mm	411,6 x 210 x 498 mm
Radiateur supérieur supporté	120 / 140 / 240 / 280 / 360 mm	120 / 240 mm
Ventilateur préinstallé	Haut : NonAvant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mm	Haut : 2 x ventilateurs Auto-RGB de 120 mmAvant : 3 x ventilateurs Auto-RGB de 120 mmArrière : 1 x ventilateur Auto-RGB de 120 mm
Ventilateur latéral supporté	2 x 120 mm	Non
Longueur maximum du GPU	390 mm(Ventilateur avant préinstallé)	330 mm(Ventilateur avant préinstallé)
Baies de stockage	1 x SSD 2,5"2 x Combo 3.5"/2.5"	3 x SSD 2,5"2 x HDD 3.5"

Slots d'extension

Slots PCIe

7 slots

Ports E/S et Boutons

Ports USB	2 x USB 3.2 Gen1 Type-A
Ports audio	1 x prise audio1 x prise microphone
Boutons	1 x bouton de réinitialisation (120A/ 320L)1 x bouton d'alimentation1 x bouton interrupteur LED (120A/ 320R)

Espace du châssis

Longueur maximum du ventirad	160 mm
Radiateur avant supporté	120 / 140 / 240 mm
Bloc d'alimentation supporté	160 mm (sans baie HDD 3,5")200 mm (sans baie HDD 3,5")

Matériaux

Accessoires

Élément		Nom/ Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
		Entretoises #6-32 6,5 mm x4	Boulon de la carte mère
[8CDK]		Vis M3 5 mm x20	Carte mère / SSD
		Vis #6-32 6 mm	Fixer le bloc d'alimentation / la craste

Caractéristiques du boîtier (320R)

Caractéristiques du boîtier (120A)

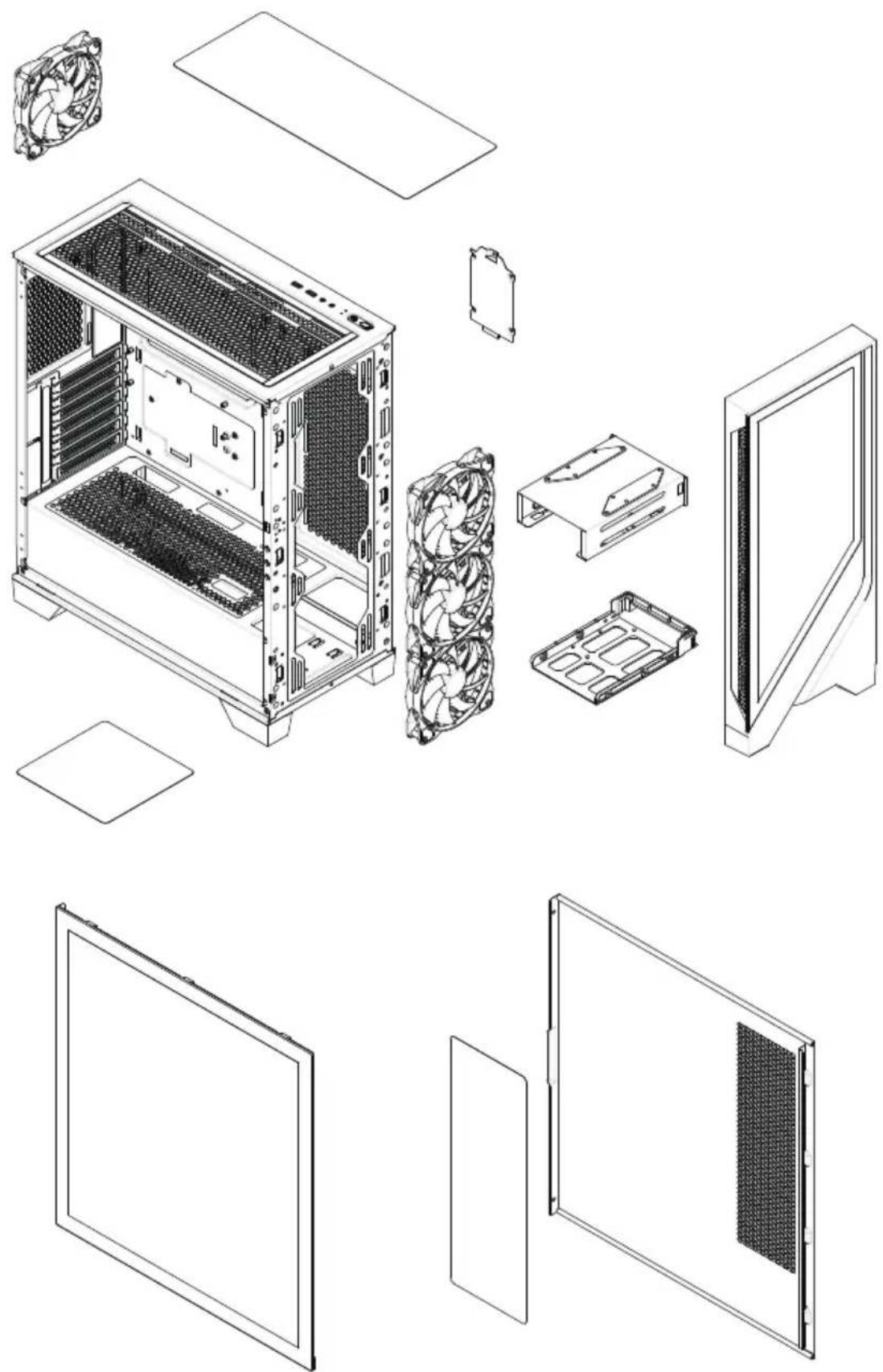

Vue de côté et de face

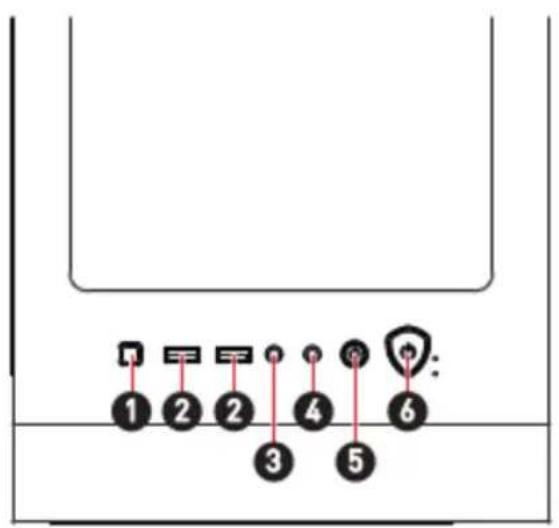

E/S et Boutons (320R)

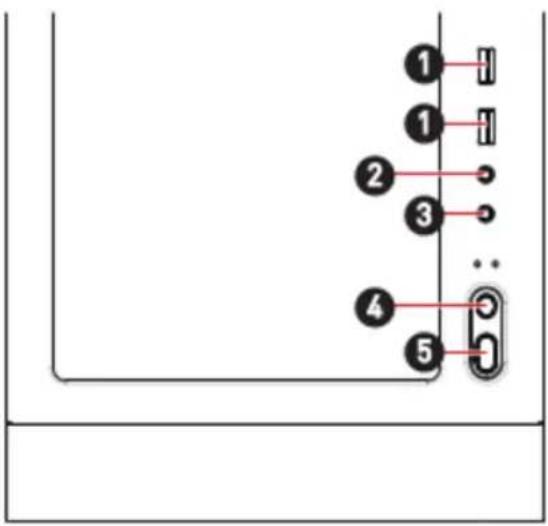

E/S et Boutons (120A)

Retrait des panneaux latéraux

Retrait du panneau avant

Installation de la carte mère

Installation de la carte graphique

Installation du SSD et du disque dur (320R)

Installation du SSD et du disque dur (120A)

Installation du bloc d'alimentation

Connexion E/S du panneau supérieur

Connexion du panneau de contrôle (320R)

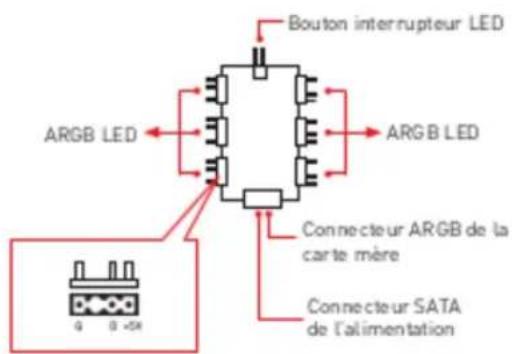

Connexion du ruban LED RGB adressable

IMPORTANT

• Avant d'installer ou de retirer le ruban LED ARGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Support jusqu'à 128 LED. Le dépassement de cette limite peut entraîner une surchauffe, des couleurs anormales ou des dysfonctionnements.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appare il.

Fonction du bouton interrupteur LED (320R)

• Appuyez pour basculier entre les effets LED.
- Appuyez pendant trois secondes pour synchroniser avec la carte mère.

Séquence d'effet LED (320R)

Après avoir appuyé sur le bouton interrupteur LED, la séquence d'effet LED est la suivante :

1	Rouge continu
2	Vert continu
3	Bleu continu
4	Violet continu
5	Cyan continu
6	Jaune continu

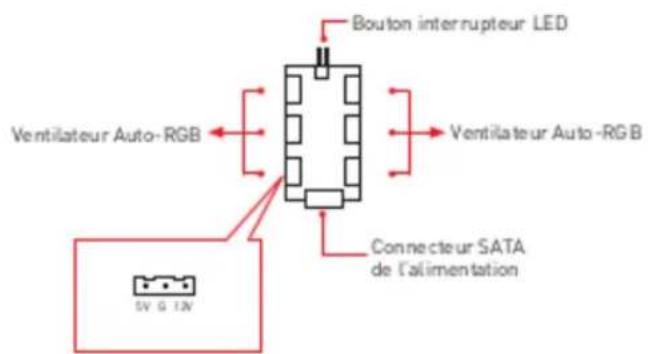

Connexion du panneau de contrôle (120A)

IMPORTANT

• Le connecteur d've ventilateur du panneau de contrôle est une spécification spéciale et n'est pas compatible avec les ventilateurs ARGB et RGB standard.
• Avant d'installer ou de retirer le ventilateur Auto-RGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appare il.

Informations générales

Avis de copyright et marques

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicite ment. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Révision

• Version 1.0, 08/2023. Première édition.
