MAG FORGE M100A - Unite Centrale MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (Unité Centrale)
Marque	MSI
Modèle	MAG FORGE M100A
Format de carte mère	Micro-ATX, Mini-ITX
Dimensions (L x l x H)	366 x 210 x 403 mm
Poids	4,5 kg
Alimentation fournie	Non (support ATX, non incluse)
Emplacements de stockage	2 x 3,5", 2 x 2,5"
Ventilateurs inclus	1 x 120 mm à l'arrière (non RGB)
Fonctions principales	Panneau avant en maille pour flux d'air, support carte graphique jusqu'à 330 mm, support bloc d'alimentation jusqu'à 160 mm, connecteurs avant : 2x USB 3.0, audio
Entretien et nettoyage	Dépoussiérer régulièrement les filtres amovibles ; utiliser un chiffon doux sec pour l'extérieur ; ne pas utiliser de produits liquides
Sécurité	Bords repliés pour éviter les coupures ; pieds antidérapants
Pièces détachées et réparabilité	Filtres à poussière avant et alimentation disponibles ; ventilateurs standards 120 mm ; vis de montage incluses
Informations générales	Boîtier micro-ATX conçu pour un bon flux d'air ; panneau en maille ; disponible en noir

FOIRE AUX QUESTIONS - MAG FORGE M100A MSI

Quel format de carte mère ce boîtier supporte-t-il ?

Le MSI MAG FORGE M100A supporte les cartes mères au format Micro-ATX et Mini-ITX.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 330 mm.

Combien de ventilateurs peut-on installer ?

Vous pouvez installer jusqu'à 6 ventilateurs de 120 mm : 3 à l'avant, 2 sur le dessus et 1 à l'arrière. Un ventilateur arrière de 120 mm est inclus.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Le boîtier supporte les alimentations au format ATX jusqu'à 160 mm de longueur.

Quels sont les connecteurs du panneau avant ?

Le panneau avant dispose de 2 ports USB 3.0, d'une prise microphone et d'une prise casque (audio HD).

Comment nettoyer les filtres à poussière ?

Les filtres à poussière avant et sous l'alimentation sont amovibles. Lavez-les à l'eau tiède savonneuse, rincez et séchez complètement avant de les remettre en place.

Quel est le poids du boîtier ?

Le poids net du boîtier est d'environ 4,5 kg.

Peut-on installer un watercooling ?

Oui, le boîtier supporte un radiateur de 240 mm à l'avant ou sur le dessus, et un radiateur de 120 mm à l'arrière.

Quelles sont les dimensions du boîtier ?

Les dimensions sont 366 x 210 x 403 mm (L x l x H).

Le panneau avant est-il en verre ou en maille ?

Le panneau avant est en maille pour optimiser le flux d'air. Le panneau latéral est en acier.

MODE D'EMPLOI MAG FORGE M100A MSI

Caractéristiques du boîtier....7

Vue de face et de côté 8

Panneau E/S 9

Installation du SSD et dur disque dur 10

Ouverture du couvercle latéral gauche et droit 11

Installation de la carte mère 13

Installation de la carte graphique 14

Installation du bloc d'alimentation....15

Caractéristiques du panneau de contrôle 16

Connexion du ventilateur ARGB 17

Accessoires

Élément	Nom / Quantité	Utilisé pour
	Attaches de câble x5	Gestion des câbles
	Couvercles de slot PCIe x2	Protection du slot PCI
(Uniquement pour MAC FORGE M100 R)	Câble répartiteur de ventilateur 1 à 4 x1	Connecter 4 ventilateurs
	Vis de ventilateur x2	Ventilateur avant 120/140 mm

Élément		Nom / Quantité	Utilisé pour
		Vis M6-32 5 mm x4	H00 3,5"
		Vis M3 5 mm x17	Carte mère / SSD
[4WA0]	[HTST]	Vis M6-32 4 mm x3	H00 3,5"

Caractéristiques

Taille	Tour Micro ATX
Contrôleur LED du ventilateur	Panne au de contrôle 1 à 6 ARGB (3 broches) (MAG FORGE M10 OR)
Ventilateurs prein stations	MAG FORGE M100 RAvant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mmMAG FORGE M100 AAvant : 3 x ventilateurs RGB automatique de 120 mmArrière : 1 x ventilateur RGB automatique de 120 mm
Matériau	Châssis : Acier (SPCC 0, 4/0, 45 mm)Panne au avant : Plustique + Maille finePanne au latéral droit : AcierMAG FORGE M100 RPanne au latéral gauche : Verre trempéMAG FORGE M100 APanne au latéral gauche : Acrylique transparent
Fitre à poussière	Haut : Fitre à poussière magnétique en PVCFitre à poussière inférieur
Ventilateurs pourcentage	Haut : 2 x 120 mmAvent : 3 x 120 mm
Radiants une supporte	Haut : 120 / 240 mmAvant : 120 / 240 mmArrière : 120 mm
Positionnement des composants	Hauteur du refroid d'assur de processur : Max 160 mm (4,3 pouces)Longueur de la carte graphique : Max 300 mm (11,81 pouces)Longueur du bloc d'alimentation : ATX 180 mm (7,09 pouces)Max 300 mm (11,81 pouces) sans installer la base de disque dur 3,5"

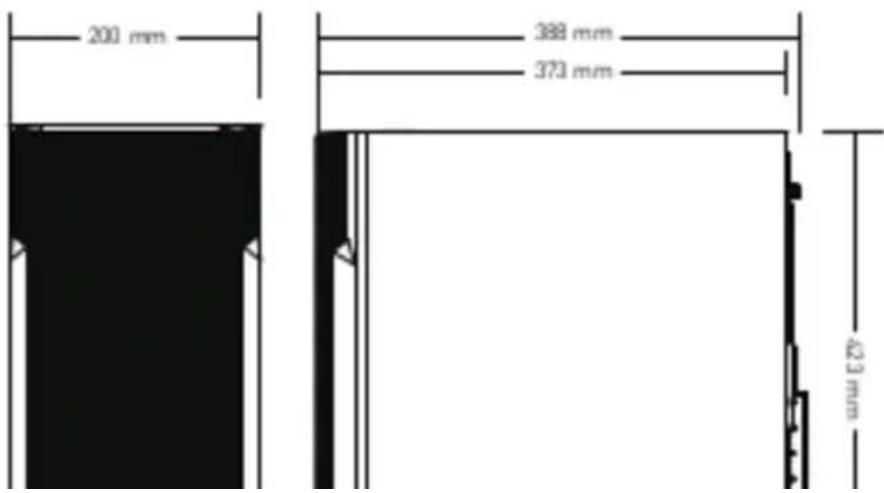

Dimen siors	388 (P) x 200 (L) x 423(H) mm15,28(P) x 7,87 (L) x 16,65(H) pouces
Cartes mières supportée s	M-ATX / ITX

Caractéristiques du boîtier

Vue de face et de côté

Panneau E/S

1. Bouton d'alimentation
2. Sortie audio
3. Bouton de réinitialisation
4. USB 2.0 Type-A

Installation du SSD et du disque dur

Ouverture du couvercle latéral gauche et droit

MAG FORGE M100R

Installation de la carte mère

Installation de la carte graphique

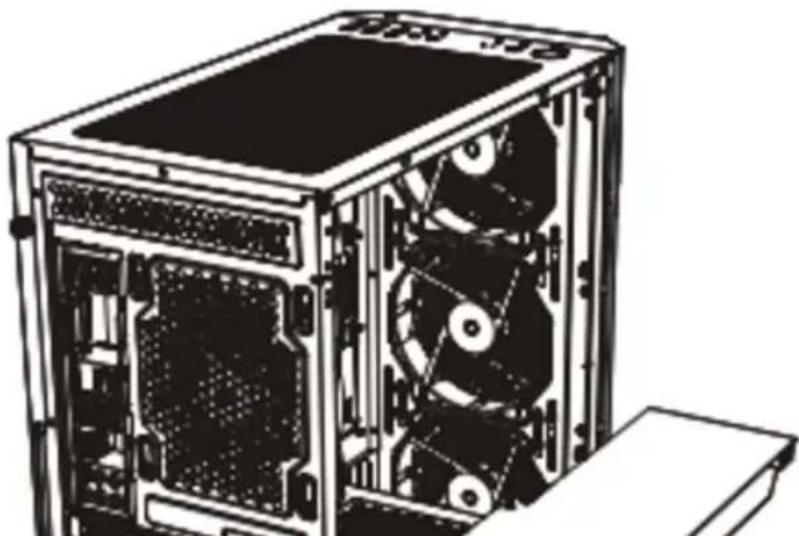

Installation du bloc d'alimentation

Caractéristiques du panneau de contrôle

Dimensions (mm.)	50 x 30
Type de LED	LED RGB adressable DCSV
Connecteurs	1 x connecteur de l'interrupteur LED1 x connecteur d'alimentation SATA1 x connecteur JRAINBOW de la carte mère MSI6 x connecteurs LED ARGB à 3 broches
Définition des broches AR GB	Ground Data +5V
Effets de LED	Cycle de l'effet de LED :1. Arc-en-ciel2. Traînée de sept couleurs3. Dégradé de sept couleurs4. Violet5. Blanc6. Bleu7. Cyan8. Vert9. Jaune10. Rouge11. Arc-en-ciel respiration12. Rouge respiration

Connexion du ventilateur ARGB (Uniquement pour MAG FORGE M100R)
