Type de produit	Unité centrale
Marque	MSI
Modèle	MAG PANO M100L PZ
Dimensions (L x P x H)	210 x 450 x 460 mm
Poids	8,5 kg
Alimentation	500 W, 80+ Bronze
Processeur	Intel Core i7-13700F (16 cœurs, jusqu'à 5,2 GHz)
Mémoire RAM	16 Go DDR5 (2 x 8 Go)
Stockage	SSD 1 To NVMe M.2
Carte graphique	NVIDIA GeForce RTX 4060 8 Go
Connectivité réseau	Wi-Fi 6E, Bluetooth 5.3, Ethernet Gigabit
Ports avant	2x USB 3.2 Gen1, 1x USB-C, 1x prise casque/micro
Ports arrière	4x USB 3.2 Gen2, 2x USB 2.0, HDMI, DisplayPort, RJ45, audio
Système d'exploitation	Windows 11 Famille
Fonctions principales	Jeu, multimédia, bureautique, streaming
Entretien et nettoyage	Dépoussiérage régulier avec air comprimé, nettoyage des filtres
Sécurité	Verrou Kensington, ventilateurs avec protection thermique
Pièces détachées et réparabilité	Composants standards, mise à niveau possible (RAM, stockage)
Informations générales	Garantie 2 ans, assistance MSI

FOIRE AUX QUESTIONS - MAG PANO M100L PZ MSI

Comment mettre à jour les pilotes de mon MSI MAG PANO M100L PZ ?

Utilisez MSI Center (préinstallé) pour mettre à jour automatiquement les pilotes. Vous pouvez aussi télécharger les derniers pilotes sur le site officiel de MSI.

Puis-je ajouter plus de RAM ?

Oui, le PC prend en charge jusqu'à 64 Go de RAM DDR5. Ouvrez le panneau latéral et insérez des barrettes compatibles dans les slots libres.

Comment connecter un écran externe ?

Utilisez les ports HDMI ou DisplayPort à l'arrière de la carte graphique. Branchez le câble et sélectionnez la source sur l'écran.

Le ventilateur fait beaucoup de bruit, que faire ?

Vérifiez que les ventilateurs ne sont pas obstrués par la poussière. Nettoyez les filtres à air. Vous pouvez aussi régler la vitesse dans MSI Center ou le BIOS.

Comment réinitialiser le PC aux paramètres d'usine ?

Allez dans Paramètres > Mise à jour et sécurité > Récupération et choisissez 'Réinitialiser ce PC'. Suivez les instructions pour conserver ou supprimer vos fichiers.

Puis-je installer Windows 10 à la place de Windows 11 ?

Oui, mais vérifiez la compatibilité des pilotes. Téléchargez l'outil de création de média Windows 10 et installez-le. MSI ne garantit pas le support complet de Windows 10.

Où trouver le numéro de série ?

Le numéro de série se trouve sur une étiquette à l'arrière du boîtier ou dans le logiciel MSI Center sous 'Informations système'.

Comment activer le Wi-Fi ?

Assurez-vous que l'antenne Wi-Fi est connectée à l'arrière. Cliquez sur l'icône réseau dans la barre des tâches, activez le Wi-Fi et sélectionnez votre réseau.

Le PC ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur à l'arrière est sur 'I'. Essayez une autre prise électrique. Si rien ne se produit, contactez le support MSI.

Comment nettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site MSI. Utilisez l'outil M-Flash dans le BIOS (touche Suppr au démarrage) pour sélectionner le fichier téléchargé.

MODE D'EMPLOI MAG PANO M100L PZ MSI

Sommaire

Spécifications 3

Accessoires 5

Caractéristiques du boîtier 6

Vue latérale et avant 7

E/S et boutons 8

Retrait du panneau latéral 9

Retrait de la façade avant 10

Retrait du panneau supérieur 11

Installation de la carte mère 12

Installation de la carte graphique 13

Installation du SSD 14

Installation de l'alimentation 15

Connexion des E/S du panneau supérieur 16

Informations générales 17

Spécifications

Informations de base

Case Type	Mid Tower
Dimensions (DxWxH)	440 x 235 x 405 mm
Supported Motherboard Sizes	Micro-ATX*, Mini-ITX* Supports Micro-ATX back-connect motherboard

Support de ventilateur de refroidissement

Top	3 x 120mm or 2 x 140mm
Front	No
Rear	1 x 120mm or 1 x 140mm
Side	3 x 120mm
Bottom	1 x 120mm
PSU Shroud	2 x 120mm

Emplacements d'extension

PCIe Slots

5 slots

Dégagements du châssis

Maximum CPU Cooler Height	175 mm
Maximum GPU Length	390 mm
Top Radiator Support	120 / 240 / 360 mm
Rear Radiator Support	120 / 140 mm
PSU Support	200mm

Matériaux

Metal Specification	SPCC 0.7 mm
Front Bezel Material	4mm tempered glass
Left Side Panel	4mm tempered glass
Top Bezel	Internal plastic structure enclosed in metal
Dust Filter	Top: Plastic filterBottom: Plastic, magnetic frame
GPU holder	Aluminum

Accessoires

Item		Name / Q'ty	Used for
		Cable ties x5	Cable management
[D4X6]		Screw M3 5mm x20	Motherboard / SSD
	[7Y15]	Screw #6-32 5mm x8	3.5" HDD
[BYAC]		Screw #6-32 6mm x6	Securing PSU / PCIe Card
		Stand-off #6-32 6.5mm x4	Motherboard Stud
		Screw #6-32 30mm x8	Securing fans on the PSU shroud

Outil de montage des entretoises

Caractéristiques du boîtier

Vue latérale et avant

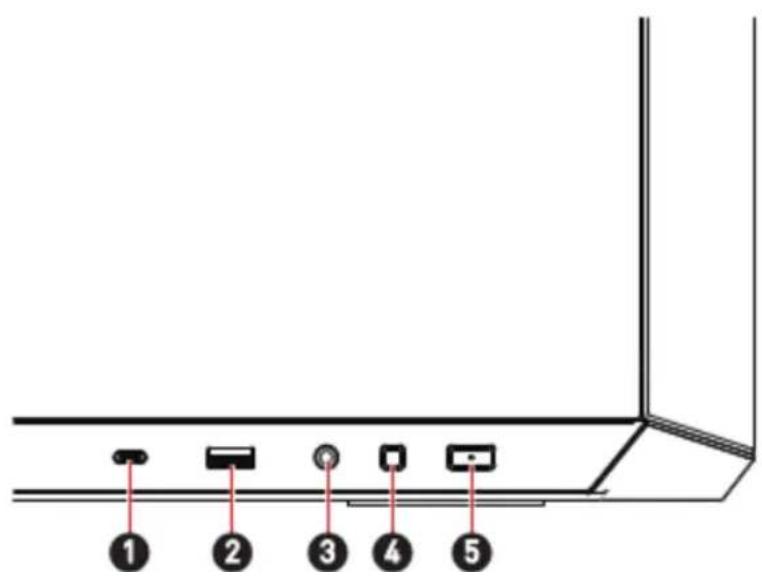

E/S et boutons

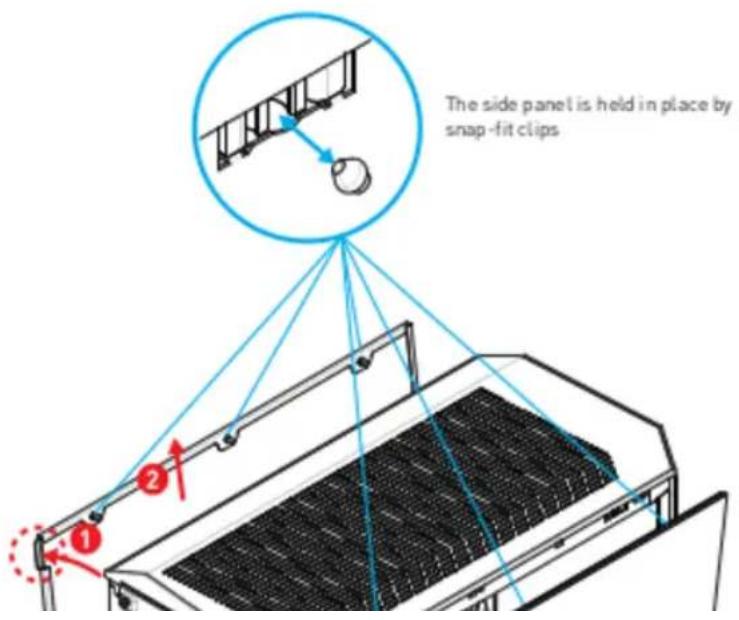

Retrait du panneau latéral

Retrait du panneau avant

Avant de retirer le panneau avant, veuillez retirer les panneaux latéraux des deux côtés et tirer doucement le panneau avant avec la main.

Retrait du panneau supérieur

Installation de la carte mère

Installation de la carte graphique

Installation du SSD

Installation de l'alimentation

Connexion du panneau supérieur I/O

Veuillez connecter la borne à 2 broches du bouton de réinitialisation au connecteur dérivé du câble du connecteur JFP1. Alternativement, il peut être connecté à une carte de contrôle LED achetée séparément pour servir de bouton interrupteur LED.

Informations générales

Avis de droits d'auteur et de marques déposées

msi

MSI

微星

微星科技

Copyright © Micro-Star Intl Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou l'exhaustivité n'est exprimée ou implicite. MSI se réserve le droit de modifier ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Historique des révisions

• Version 1.0, 2024/01, Première publication.
