Type de produit	Boîtier d'unité centrale (tour micro-ATX)
Marque	MSI
Modèle	MAG FORGE M100R
Format de carte mère supporté	Micro-ATX / Mini-ITX
Dimensions (L x P x H)	200 x 388 x 423 mm
Matériau du châssis	Acier SPCC 0,4/0,45 mm
Matériau du panneau avant	Plastique avec maille fine
Panneau latéral gauche	Verre trempé (modèle R) ou acrylique (modèle A)
Ventilateurs préinstallés	Avant : 3 x 120 mm ARGB (R) ou RGB (A) ; Arrière : 1 x 120 mm ARGB (R) ou RGB (A)
Emplacements ventilateurs supplémentaires	Haut : 2 x 120 mm
Support radiateurs	Haut : 120/240 mm ; Avant : 120/240 mm ; Arrière : 120 mm
Hauteur maximale du refroidisseur CPU	160 mm
Longueur maximale de la carte graphique	300 mm (sans base disque dur 3,5")
Longueur maximale du bloc d'alimentation	180 mm (ATX)
Bloc d'alimentation inclus	Non, format ATX recommandé
Filtres à poussière	Haut (magnétique en PVC) et inférieur
Panneau E/S	Bouton d'alimentation, bouton de réinitialisation, 1 x USB 2.0 Type-A, sortie audio
Contrôleur LED	Panneau de contrôle 1 à 6 ARGB (3 broches) ; effets : arc-en-ciel, respiration, etc.
Accessoires fournis	Attaches de câble x5, couvercles de slot PCIe x2, câble répartiteur ventilateur 1 à 4, vis diverses
Entretien	Nettoyer régulièrement les filtres à poussière avec un chiffon doux ; éviter l'humidité
Sécurité	Utiliser sur une surface stable ; ne pas obstruer les ouvertures de ventilation

FOIRE AUX QUESTIONS - MAG FORGE M100R MSI

Comment installer la carte mère dans le MAG FORGE M100R ?

Placez la carte mère sur les entretoises préinstallées et fixez-la avec les vis M3 5 mm fournies. Assurez-vous que le panneau E/S arrière est aligné avec l'ouverture.

Quelle est la longueur maximale de la carte graphique supportée ?

La longueur maximale est de 300 mm (11,81 pouces) sans installer la base de disque dur 3,5". Avec la base, la longueur peut être réduite.

Comment connecter les ventilateurs ARGB ?

Branchez les ventilateurs ARGB au panneau de contrôle 1 à 6 ARGB (3 broches) à l'intérieur du boîtier. Ensuite, connectez le panneau de contrôle au connecteur JRAINBOW de la carte mère MSI et au câble SATA pour l'alimentation.

Comment nettoyer les filtres à poussière ?

Retirez les filtres magnétiques en haut et en bas. Nettoyez-les avec un chiffon doux ou de l'air comprimé. Évitez l'humidité. Replacez-les après séchage.

Quels types de radiateurs de watercooling sont compatibles ?

Le boîtier supporte des radiateurs de 120/240 mm en haut et à l'avant, et 120 mm à l'arrière.

Le panneau latéral gauche est-il en verre trempé ?

Oui, pour le modèle MAG FORGE M100R, le panneau latéral gauche est en verre trempé. Le modèle A utilise de l'acrylique transparent.

Comment accéder au contrôleur LED ?

Le contrôleur LED est intégré au panneau de contrôle. Utilisez le bouton LED sur le panneau avant pour changer les effets : arc-en-ciel, respiration, etc. Voir la liste complète dans le manuel.

Le boîtier est-il livré avec des ventilateurs ?

Oui, il est livré avec 3 ventilateurs ARGB de 120 mm à l'avant et 1 ventilateur ARGB de 120 mm à l'arrière (modèle R). Le modèle A a des ventilateurs RGB automatiques.

Quelle alimentation est recommandée pour ce boîtier ?

Le boîtier accepte un bloc d'alimentation ATX standard jusqu'à 180 mm de longueur. Il n'est pas inclus. Choisissez une alimentation adaptée à vos composants.

Comment installer un disque dur 3,5" ?

Utilisez les vis No6-32 fournies pour fixer le disque dur dans le support. Le boîtier dispose d'un emplacement pour disque dur 3,5" à l'avant. Retirez la base si nécessaire pour une carte graphique plus longue.

MODE D'EMPLOI MAG FORGE M100R MSI

Caractéristiques ....5

Caractéristiques du boîtier....7

Vue de face et de côté....8

Panneau E/S 9

Installation du SSD et du disque dur....10

Ouverture du couvercle latéral gauche et droit....11

Installation de la carte mère 13

Installation de la carte graphique ....14

Installation du bloc d'alimentation....15

Caractéristiques du panneau de contrôle....16

Connexion du ventilateur ARGB 17

Accessoires

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Couvercles de slot PCIe x2	Protection du slot PCI
(Uniquement pour MAC FORGE M100 R)		Câble répartiteur de ventilateur 1 à 4 x1	Connecter 4 ventilateurs
[cck3] [72c4]		Vis de ventilateur x2	Ventilateur avant 120/140 mm
Élément		Nom / Quantité	Utilisé pour
		Vis No6-32 5 mm x4	H00 3,5"
		Vis M3 5 mm x17	Carte mère / SSD
[244A]		Vis No6-32 4 mm x3	H00 3,5"

Caractéristiques

Taille	Tour Micro ATX
Contrôleur LED du ventilateur	Panne au de contrôle 1 à 6 ARGB (3 broches) (MAG FORGE M10 OR)
Ventilateurs prein stations	MAG FORGE M100 RAvant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mmMAG FORGE M100 AAvant : 3 x ventilateurs RGB automatique de 120 mmArrière : 1 x ventilateur RGB automatique de 120 mm
Matériau	Châssis : Acier (SPCC 0, 4/0, 45 mm)Panne au avant : Plustique + Maille finePanne au latéral droit : AcierMAG FORGE M100 RPanne au latéral gauche : Verre trempéMAG FORGE M100 APanne au latéral gauche : Acrylique transparent
Fitre à poussière	Haut : Fitre à poussière magnétique en PVCFitre à poussière inférieur
Ventilateurs pourcentage	Haut : 2 x 120 mmAvent : 3 x 120 mm
Radiants une supporte	Haut : 120 / 240 mmAvant : 120 / 240 mmArrière : 120 mm
Positionnement des composants	Hauteur du refroid d'assur de processur : Max 160 mm (4,3 pouces)Longueur de la carte graphique : Max 300 mm (11,81 pouces)Longueur du bloc d'alimentation : ATX 180 mm (7,09 pouces)Max 300 mm (11,81 pouces) sans installer la base de disque dur 3,5"

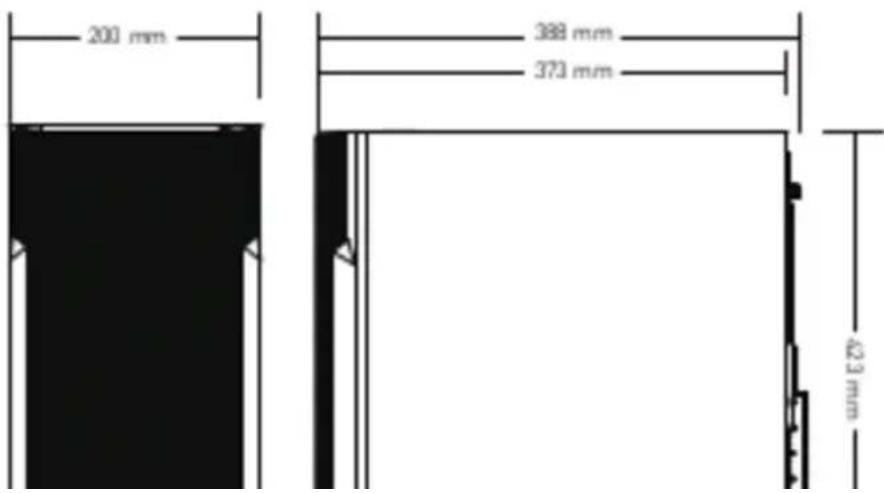

Dimen siors	388 (P) x 200 (L) x 423(H) mm15,28(P) x 7,87 (L) x 16,65(H) pouces
Cartes mières supportée s	M-ATX / ITX

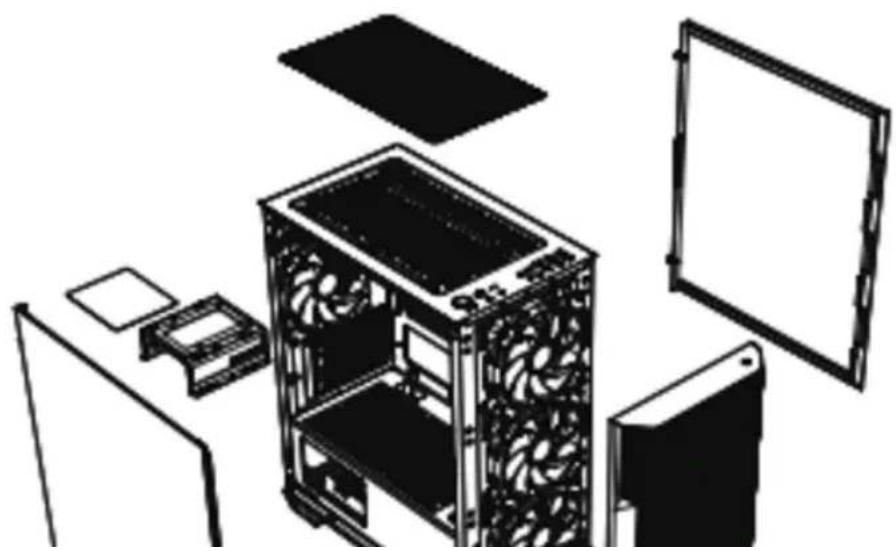

Caractéristiques du boîtier

Vue de face et de côté

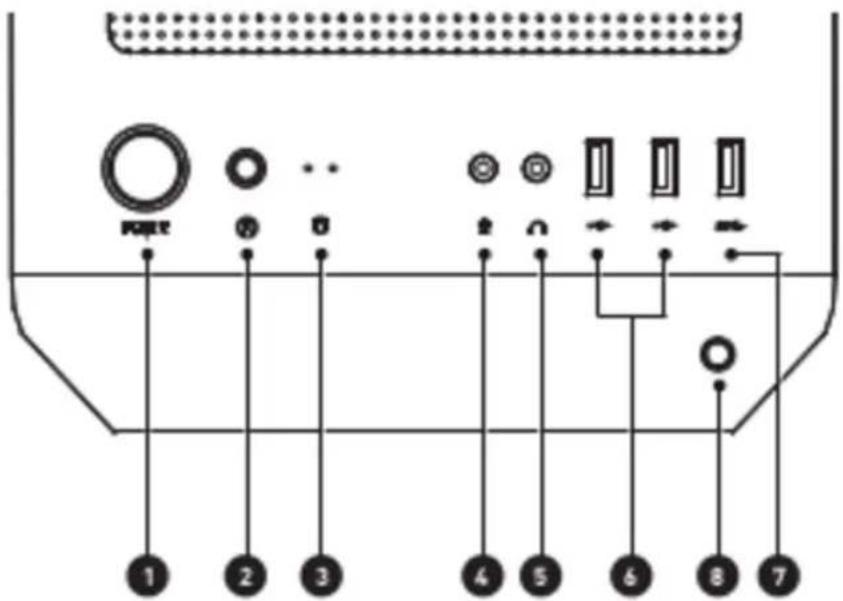

Panneau E/S

1. Bouton d'alimentation
2. Sortie audio
3. Bouton de réinitialisation
4. USB 2.0 Type-A

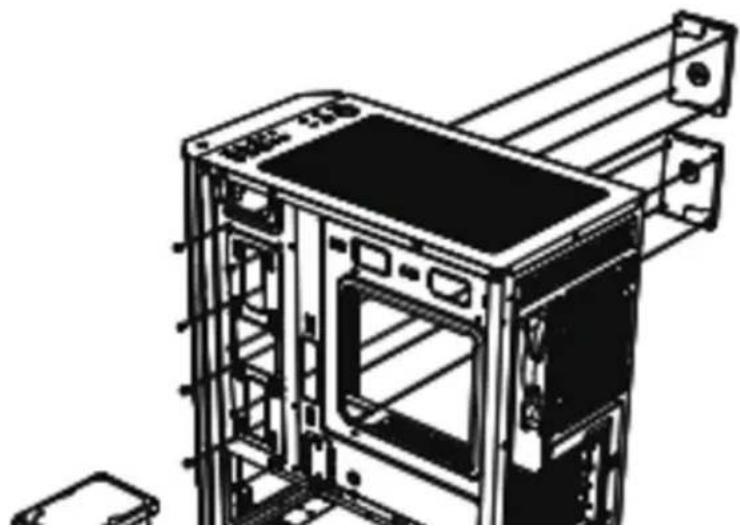

Installation du SSD et du disque dur

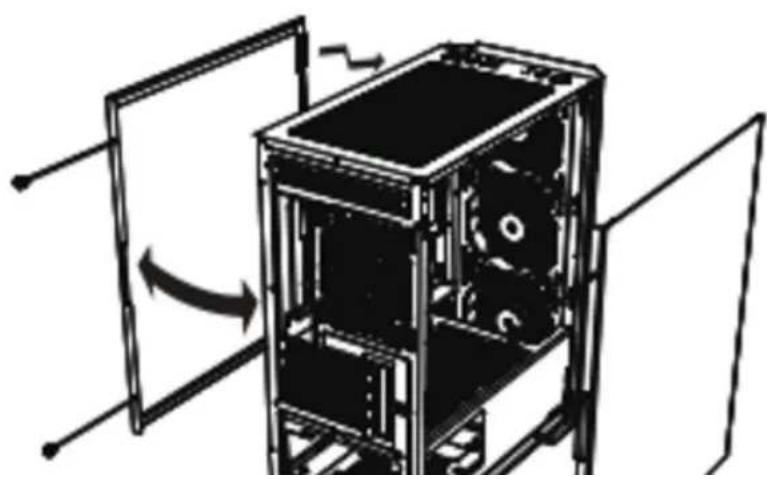

Ouverture du couvercle latéral gauche et droit

MAG FORGE M100R

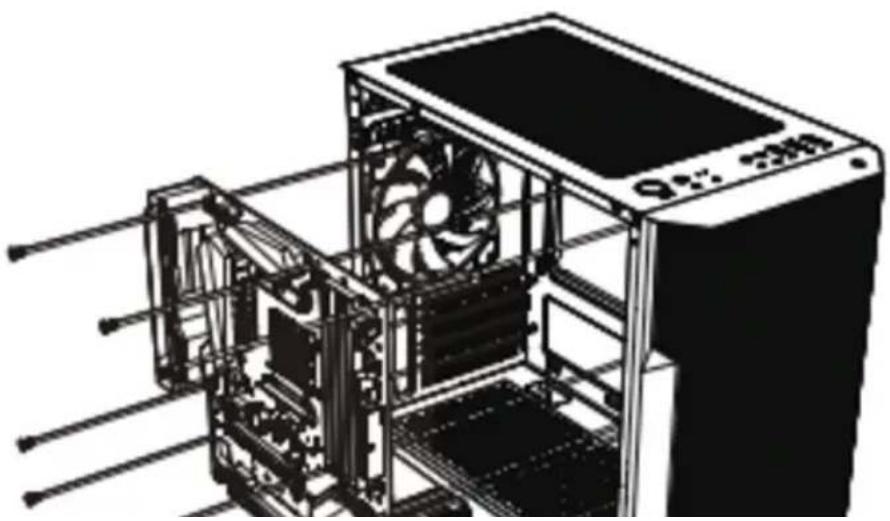

Installation de la carte mère

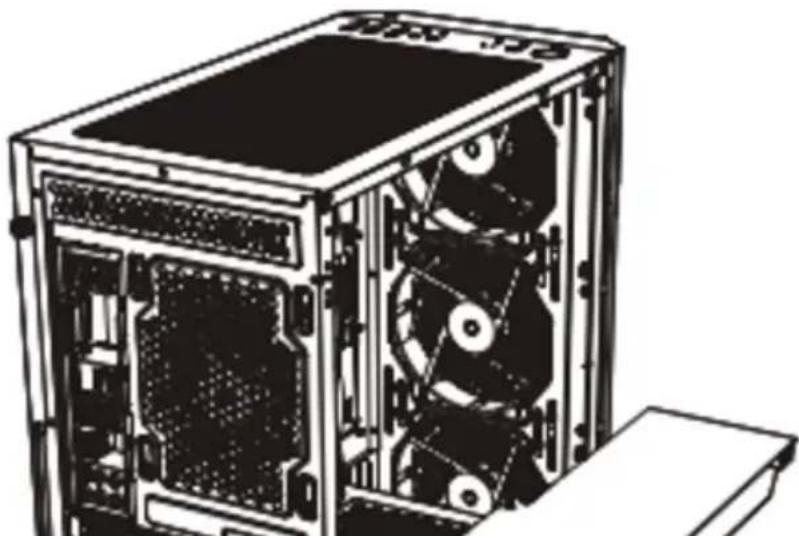

Installation de la carte graphique

Installation du bloc d'alimentation

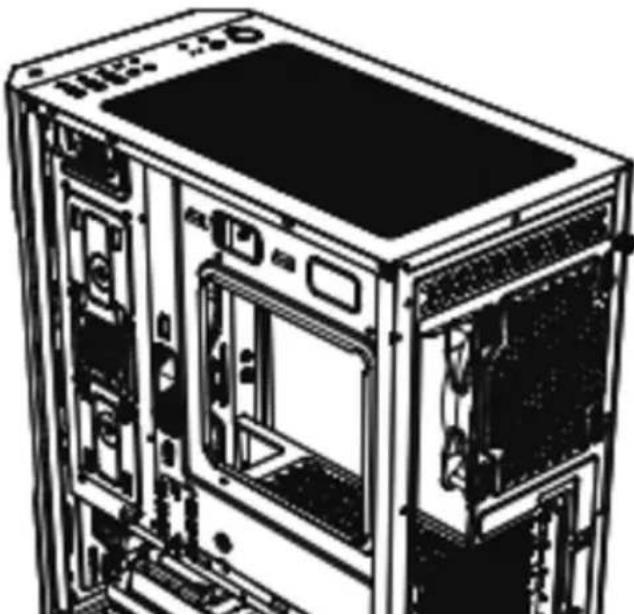

Caractéristiques du panneau de contrôle

Dimensions (mm.)	50 x 30
Type de LED	LED RGB adressable DCSV
Connecteurs	1 x connecteur de l'interrupteur LED1 x connecteur d'alimentation SATA1 x connecteur JRAINBOW de la carte mère MSI6 x connecteurs LED ARGB à 3 broches
Définition des broches AR GB	Ground Data +SV
Effets de LED	Cycle de l'effet de LED :1. Arc-en-ciel2. Traînée de sept couleurs3. Dégradé de sept couleurs4. Violet5. Blanc6. Bleu7. Cyan8. Vert9. Jaune10. Rouge11. Arc-en-ciel respiration12. Rouge respiration

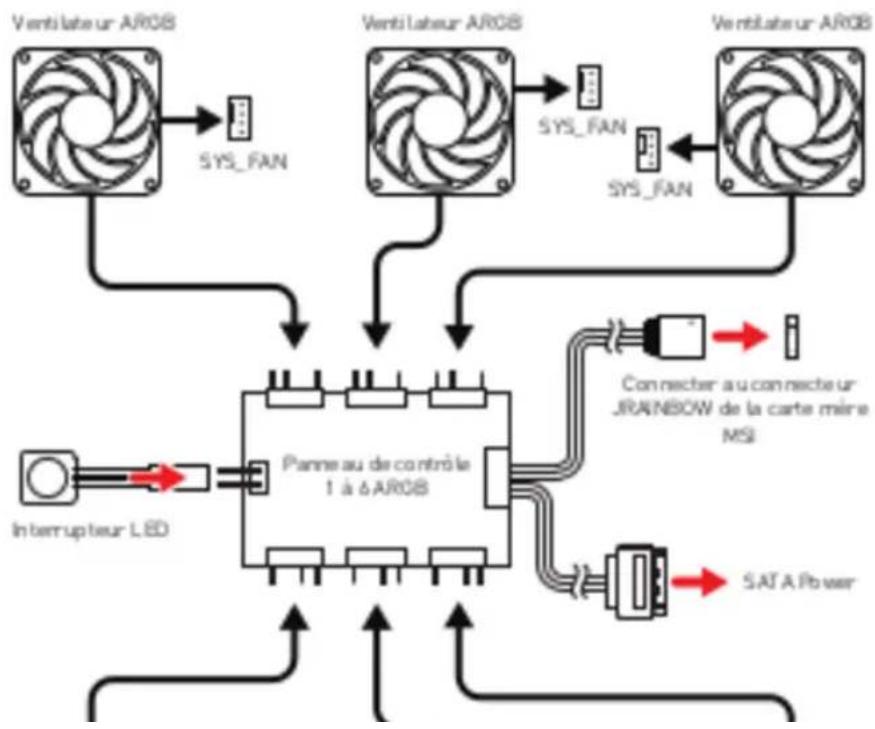

Connexion du ventilateur ARGB
(Uniquement pour MAG FORGE M100R)

