Marque	MSI
Modèle	MAG FORGE 320R AIRFLOW
Type de produit	Boîtier d'unité centrale (PC) moyenne tour
Dimensions (L x P x H)	210 x 472,5 x 498 mm
Poids (estimé)	Environ 8 kg
Matériaux	Métal SPCC 0,5 mm, panneau avant en maille fine + plastique, panneau latéral gauche en verre trempé de 4 mm
Ventilateurs préinstallés	Avant : 3 x 120 mm ARGB ; Arrière : 1 x 120 mm ARGB
Support ventilateur supérieur	120 / 140 / 240 / 280 / 360 mm
Support ventilateur avant	120 / 140 / 240 mm
Support ventilateur latéral	2 x 120 mm
Longueur maximale GPU	390 mm (avec ventilateur avant préinstallé)
Hauteur maximale du ventirad	160 mm
Longueur maximale de l'alimentation	160 mm (sans baie HDD 3,5") ; 200 mm (sans baie HDD 3,5")
Baies de stockage	1 x SSD 2,5" ; 2 x combo 3,5"/2,5"
Slots d'extension	7 slots PCIe
Ports E/S avant	2 x USB 3.2 Gen1 Type-A, 1 x prise audio, 1 x prise microphone
Boutons	Alimentation, LED (interrupteur d'effets), Réinitialisation (selon variante)
Filtres à poussière	Haut : magnétique ; Côté : magnétique ; Bas : plastique
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Accessoires inclus	Vis, entretoises, attaches de câble, boulon de fixation
Entretien et nettoyage	Utiliser un chiffon doux non pelucheux pour le verre trempé ; nettoyer régulièrement les filtres à poussière
Sécurité	Débrancher l'alimentation avant toute intervention ; ne pas dépasser 128 LED ARGB
Informations générales	Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés. Version manuel 1.0, 08/2023

FOIRE AUX QUESTIONS - MAG FORGE 320R AIRFLOW MSI

Comment retirer les panneaux latéraux du boîtier MAG FORGE 320R AIRFLOW ?

Les panneaux latéraux se retirent en dévissant les vis à main (ou en les faisant glisser selon le modèle). Le panneau en verre trempé doit être manipulé avec précaution : posez-le sur une surface plane et propre.

Quelle est la longueur maximale de la carte graphique supportée ?

La longueur maximale du GPU est de 390 mm avec les ventilateurs avant préinstallés. Vérifiez l'espace disponible si vous optez pour un radiateur avant.

Comment installer un SSD 2,5 pouces dans le boîtier ?

Fixez le SSD sur le plateau de montage dédié (repéré sur la face intérieure) à l'aide des vis M3 fournies. Insérez le plateau dans le châssis et fixez-le. Consultez la section "Installation du SSD et du disque dur" de la notice.

Le panneau avant est-il amovible pour nettoyer le filtre à poussière ?

Oui, le panneau avant se retire en tirant délicatement par le bas ou en déclipsant les attaches. Le filtre à poussière en maille fine peut être nettoyé à l'eau claire.

Comment contrôler les effets LED des ventilateurs ARGB ?

Utilisez le bouton interrupteur LED situé sur le panneau supérieur (modèle 320R). Appuyez pour parcourir les effets prédéfinis (rouge, vert, bleu, etc.). Appuyez 3 secondes pour synchroniser avec la carte mère.

Quel est le nombre maximal de LED ARGB supporté par le contrôleur ?

Le contrôleur supporte jusqu'à 128 LED. Ne dépassez pas cette limite pour éviter une surchauffe ou des dysfonctionnements.

Puis-je installer un ventilateur supplémentaire sur le côté ?

Oui, le boîtier MAG FORGE 320R AIRFLOW supporte 2 ventilateurs de 120 mm sur le panneau latéral (modèle 320R uniquement).

Quelles sont les précautions à prendre avant d'installer ou de retirer le ruban LED ARGB ?

Éteignez toujours l'alimentation et débranchez le cordon d'alimentation de la prise électrique avant toute manipulation du ruban LED ARGB.

Le boîtier est-il compatible avec une alimentation de grande taille ?

L'alimentation peut mesurer jusqu'à 160 mm avec la baie HDD 3,5" installée, et jusqu'à 200 mm sans cette baie. Vérifiez l'espace disponible.

Où puis-je télécharger la notice complète du MAG FORGE 320R AIRFLOW ?

La notice au format PDF est disponible gratuitement sur le site notice-facile.com ou sur le site officiel de MSI. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI MAG FORGE 320R AIRFLOW MSI

Caractéristiques du boîtier (320R) 6

Caractéristiques du boîtier [120A] 7

Vue de côté et de face 8

E/S et Boutons (320R) 9

E/S et Boutons [120A] 10

Retrait des panneaux latéraux 11

Retrait du panneau avant 12

Installation de la carte mère 13

Installation de la carte graphique 14

Installation du SSD et du disque dur [320R] 15

Installation du SSD et du disque dur [120A]....16

Installation du bloc d'alimentation....17

Caractéristiques

Comparaison des principales différences

Nom de produit	MAG FORGE 320RAIRFLOW	MAG FORGE 120AAIRFLOW
Dimensions [PxLxH]	472,5 x 210 x 498 mm	411,6 x 210 x 498 mm
Radiateur supérieur supporté	120 / 140 / 240 / 280 / 360 mm	120 / 240 mm
Ventilateur préinstallé	Haut : NonAvant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mm	Haut : 2 x ventilateurs Auto-RGB de 120 mmAvant : 3 x ventilateurs Auto-RGB de 120 mmArrière : 1 x ventilateur Auto-RGB de 120 mm
Ventilateur latéral supporté	2 x 120 mm	Non
Longueur maximum du GPU	390 mm(Ventilateur avant préinstallé)	330 mm(Ventilateur avant préinstallé)
Baies de stockage	1 x SSD 2,5"2 x Combo 3.5"/2.5"	3 x SSD 2,5"2 x HDD 3.5"

Slots d'extension

Slots PCIe 7 slots

Ports E/S et Boutons

Ports USB 2 x USB 3.2	Gen1 Type-A
Ports audio	1 x prise audio1 x prise microphone
Boutons	1 x bouton de réinitialisation (120A / 320L)1 x bouton d'alimentation1 x bouton interrupteur LED (120A / 320R)

Espace du châssis

Longueur maximum du ventirad 160 mm
Radiateur avant supporté 120 / 140 / 240 mm
Bloc d'alimentation supporté	160 mm (sans baie HDD 3,5'')
	200 mm (sans baie HDD 3,5'')

Matériaux

Métal SPCC 0.5
Matériau du panneau avant Maïlle fine + plastique
Panneau latéral gauche Verre trempé de 4 mm
Filtre à poussière	Haut : Filtre magnétiqueCôté : Filtre magnétiqueBas : Filtre plastique

Accessoires

Élément		Nom/ Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
[###]	[###]	Entretoises #6-32 6,5 mm x4	Boulon de la carte mère
[###]	[###]	Vis M3 5 mm x20	Carte mère / SSD
		Vis #6-32 6 mm	Fixer le bloc d'alimentation / la craste

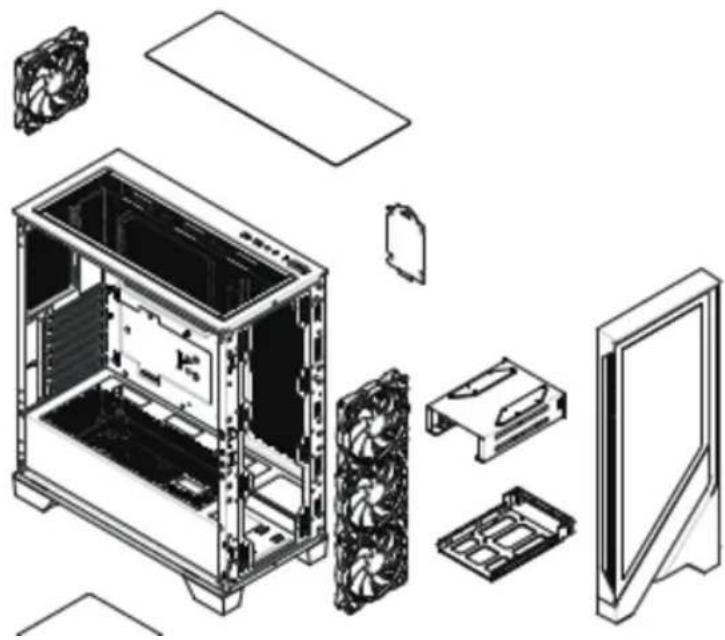

Caractéristiques du boîtier (320R)

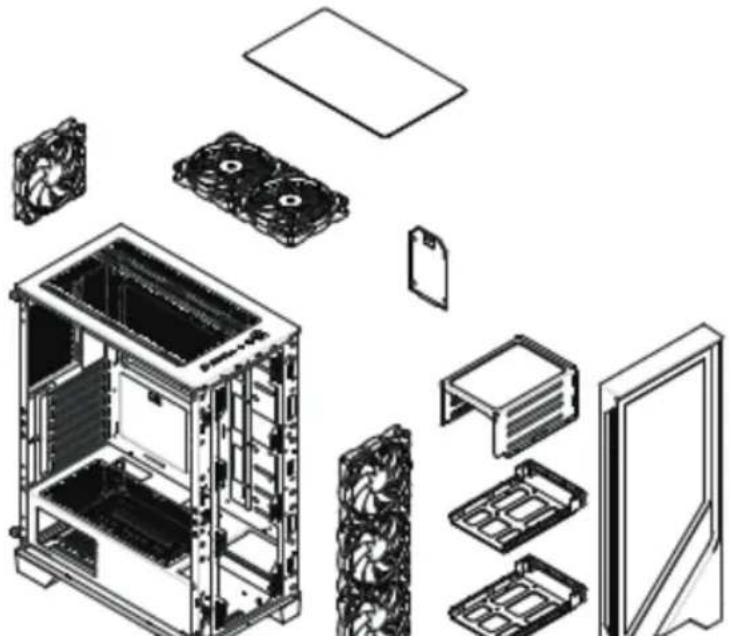

Caractéristiques du boîtier (120A)

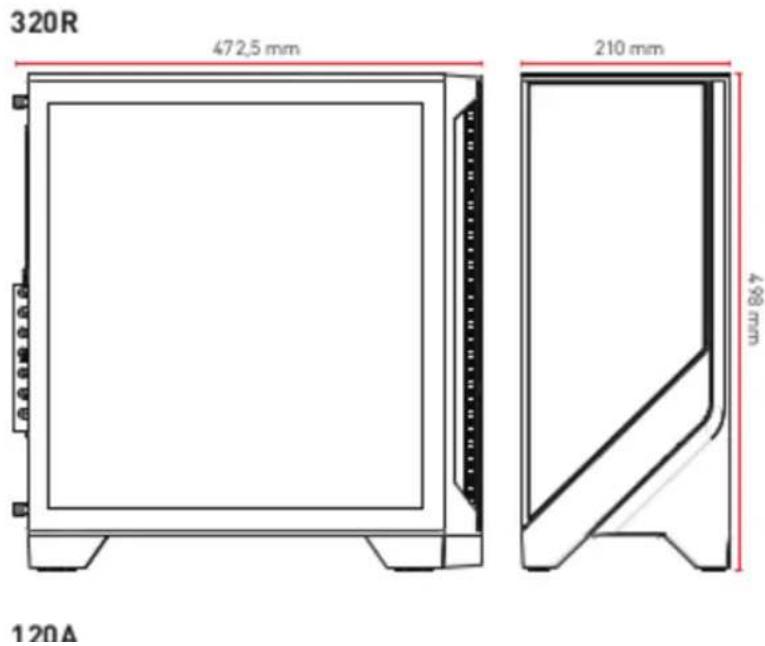

Vue de côté et de face

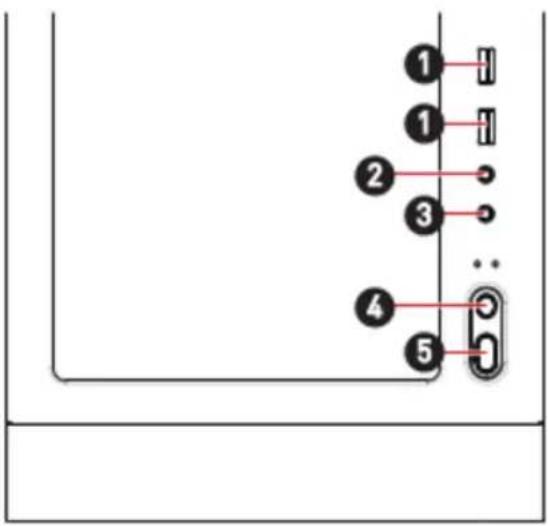

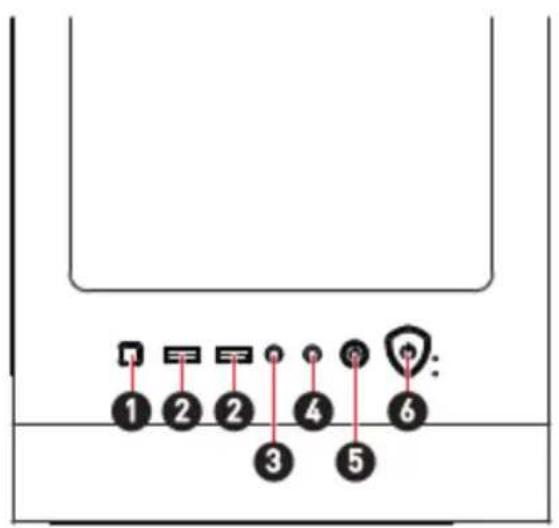

E/S et Boutons (320R)

E/S et Boutons (120A)

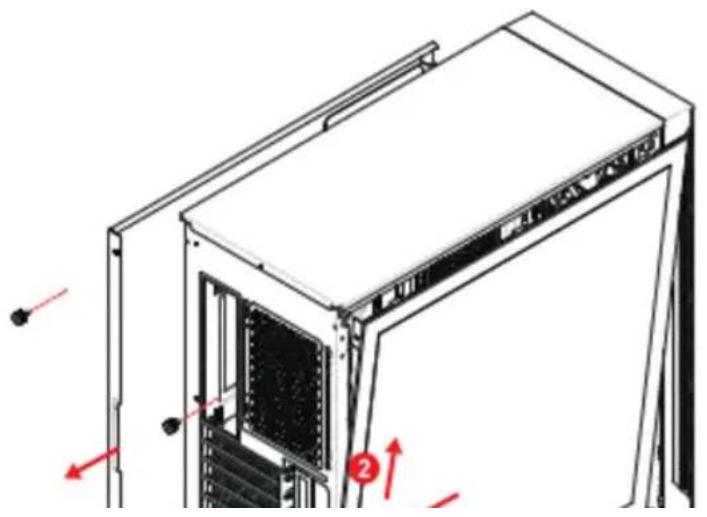

Retrait des panneaux latéraux

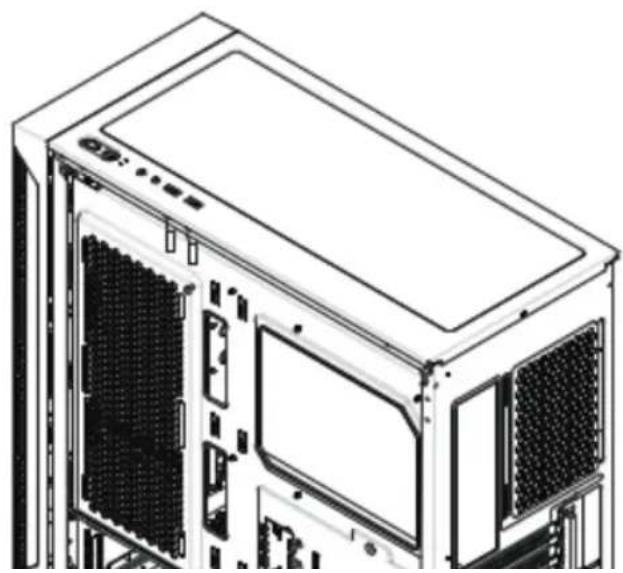

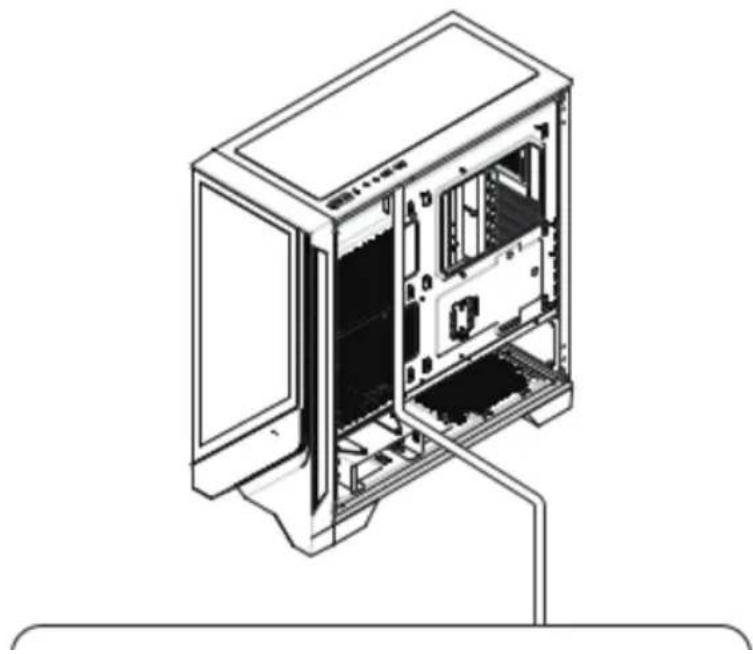

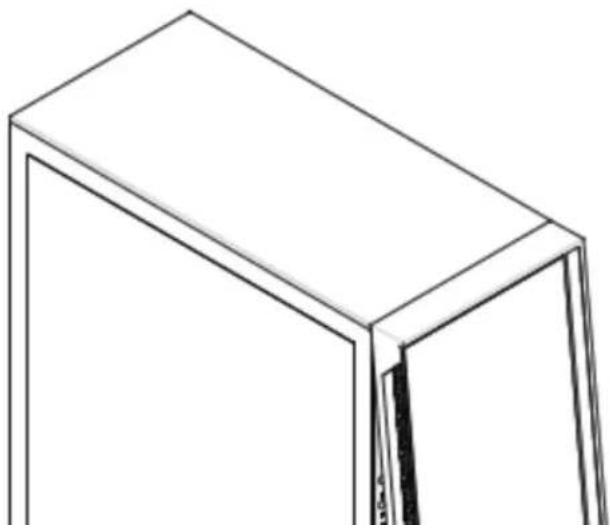

Retrait du panneau avant

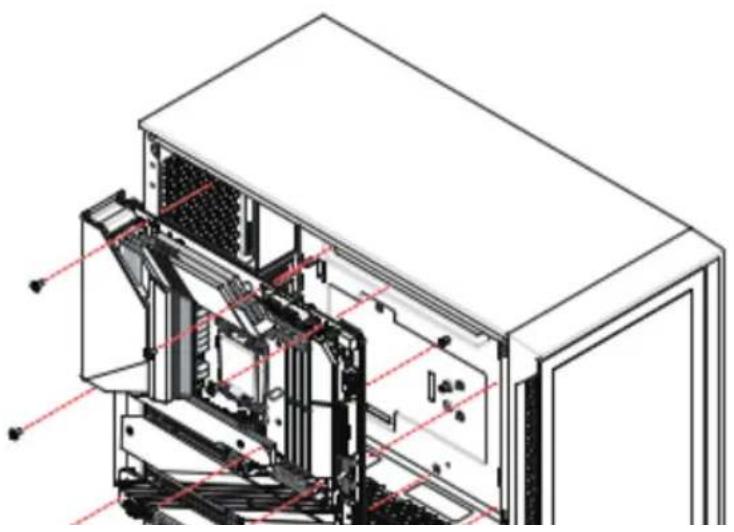

Installation de la carte mère

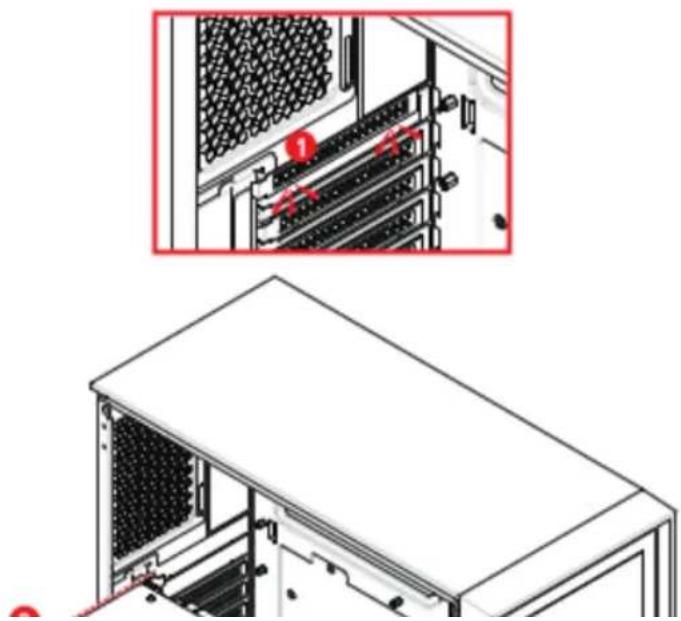

Installation de la carte graphique

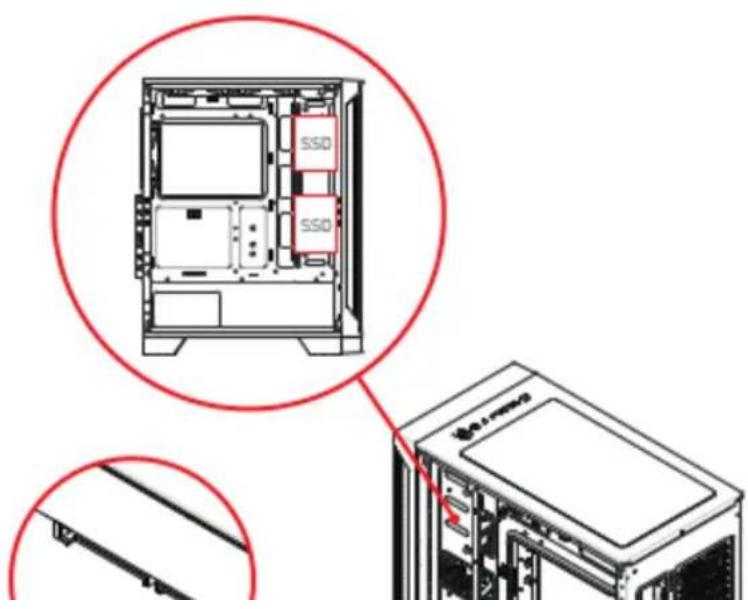

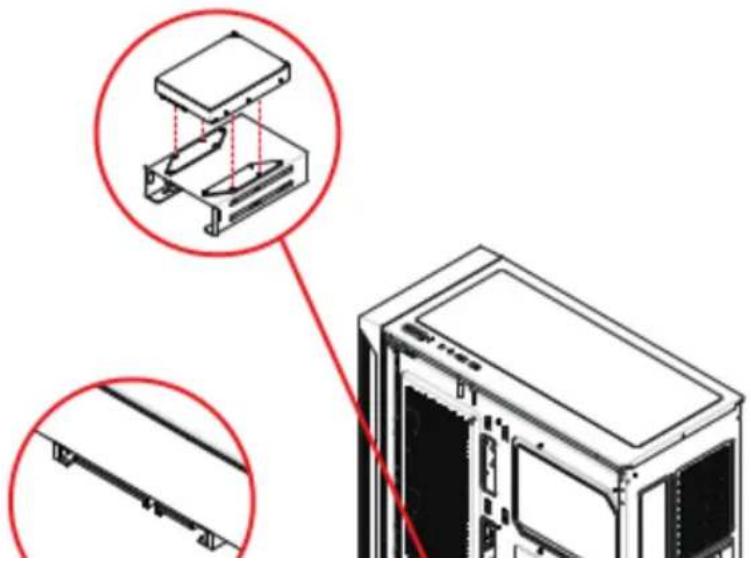

Installation du SSD et du disque dur (320R)

Installation du SSD et du disque dur (120A)

Installation du bloc d'alimentation

Connexion E/S du panneau supérieur

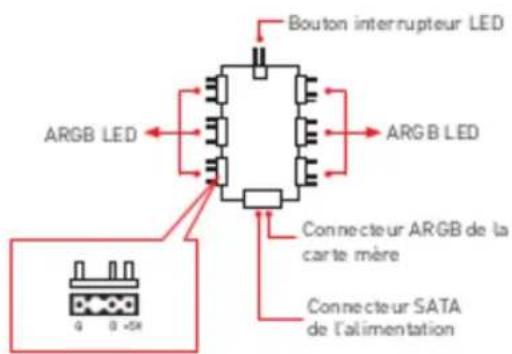

Connexion du panneau de contrôle (320R)

Connexion du ruban LED RGB adressable

IMPORTANT

• Avant d'installer ou de retirer le ruban LED ARGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Support jusqu'à 128 LED. Le dépassement de cette limite peut entraîner une surchauffe, des couleurs anormales ou des dysfonctionnements.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appare il.

Fonction du bouton interrupteur LED (320R)

• Appuyez pour basculier entre les effets LED.
- Appuyez pendant trois secondes pour synchroniser avec la carte mère.

Séquence d'effet LED (320R)

Après avoir appuyé sur le bouton interrupteur LED, la séquence d'effet LED est la suivante :

1	Rouge continu
2	Vert continu
3	Bleu continu
4	Violet continu
5	Cyan continu
6	Jaune continu

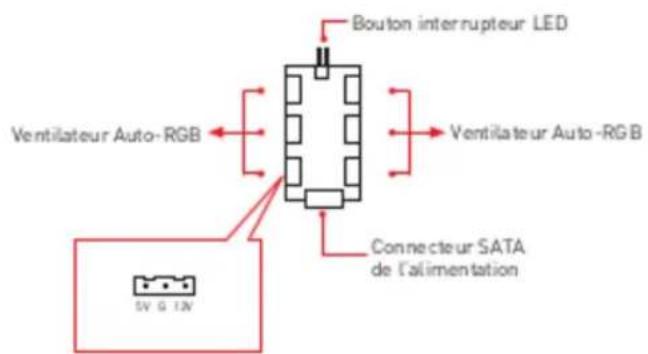

Connexion du panneau de contrôle (120A)

IMPORTANT

• Le connecteur d've ventilateur du panneau de contrôle est une spécification spéciale et n'est pas compatible avec les ventilateurs ARGB et RGB standard.
• Avant d'installer ou de retirer le ventilateur Auto-RGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appare il.

Informations générales

Avis de copyright et marques

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicitement. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Révision

• Version 1.0, 08/2023. Première édition.
