Type de produit	Boîtier PC moyen tour
Marque	MSI
Modèle	MAG Forge 112R
Dimensions (L x H x P)	50 x 30 x ? cm
Matériau du châssis	Acier (SPCC 0,5 mm)
Matériau du panneau avant	Plastique + Maille fine
Matériau du panneau latéral gauche	Verre trempé
Matériau du panneau latéral droit	Acier
Ventilateurs préinstallés	1x 120 mm ARGB à l'arrière, 3x 120 mm ARGB à l'avant
Support de ventilateurs (haut)	2x 120 mm ou 2x 140 mm
Support de ventilateurs (avant)	3x 120 mm ou 2x 140 mm
Support de ventilateurs (arrière)	1x 120 mm
Filtres à poussière	Haut magnétique PVC, bas inférieur
Baies de stockage	3x SSD 2,5" (1 plateau + 2 vis)
Alimentation compatible	PSU standard (non inclus)
Contrôleur LED	Hub ARGB 6 ports, interrupteur LED
Effets LED	11 modes (arc-en-ciel, dégradé, couleurs fixes, respiration)
Connectique panneau E/S	USB, audio, LED switch (détails non fournis)
Entretien	Nettoyer régulièrement les filtres à poussière avec un chiffon doux
Sécurité	Débrancher l'alimentation avant toute installation ou nettoyage
Garantie	Garantie constructeur standard (consulter la notice)
Pièces détachées	Vis, attaches de câble, ventilateurs supplémentaires disponibles auprès du fabricant

FOIRE AUX QUESTIONS - MAG Forge 112R MSI

Quelles sont les dimensions du boîtier MSI MAG Forge 112R ?

Le boîtier mesure environ 50 cm de hauteur et 30 cm de largeur. La profondeur exacte n'est pas indiquée dans la notice, mais il s'agit d'un format moyen tour standard.

Combien de ventilateurs sont fournis avec le boîtier ?

Le MAG Forge 112R est livré avec 4 ventilateurs ARGB de 120 mm : 1 à l'arrière et 3 à l'avant.

Comment installer un SSD 2,5 pouces dans ce boîtier ?

Le boîtier dispose de 3 emplacements pour SSD 2,5". Utilisez le plateau dédié ou fixez directement le SSD avec les vis fournies. Reportez-vous à la section 'Installation du SSD' de la notice.

Puis-je contrôler les LED sans carte mère MSI ?

Oui, le boîtier intègre un contrôleur LED avec interrupteur permettant de choisir parmi 11 effets sans logiciel. Appuyez brièvement pour changer d'effet, maintenez 3 secondes pour synchroniser avec Mystic Light (carte mère MSI).

Comment nettoyer les filtres à poussière ?

Les filtres à poussière magnétiques (haut) et inférieur se nettoient avec un chiffon doux ou un aspirateur à faible puissance. Retirez-les délicatement et remettez-les en place après séchage.

Quel type de carte mère puis-je installer ?

Le boîtier est compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX. Les vis de fixation sont incluses.

Comment ouvrir le panneau latéral en verre trempé ?

Retirez les vis à l'arrière du panneau latéral gauche, puis faites glisser le panneau vers l'arrière pour le déverrouiller. Manipulez-le avec précaution car il est en verre trempé.

Le boîtier est-il livré avec une alimentation ?

Non, le MSI MAG Forge 112R ne contient pas d'alimentation. Vous devez en acheter une séparément (format ATX standard).

Quels types de vis sont inclus ?

La notice mentionne plusieurs types de vis : #6-32 10 mm pour le plateau de lecteur, #6-32 6,5 mm pour la carte mère, M3 5 mm pour SSD, et #6-32 6 mm pour l'alimentation et cartes PCIe.

Puis-je installer un refroidissement liquide ?

Oui, les supports de ventilateurs permettent d'installer des radiateurs de refroidissement liquide. Par exemple, un radiateur 240 mm ou 280 mm peut être monté à l'avant ou sur le dessus (consultez la notice pour les compatibilités exactes).

MODE D'EMPLOI MAG Forge 112R MSI

Caractéristiques du boîtier 5

Vue de face et de côté 6

Panneau E/S 7

Installation du SSD et du disque dur 8

Ouverture du couvercle latéral gauche et droit 9

Installation de la carte mère 10

Installation de la carte graphique 11

Installation du PSU 12

Caractéristiques du panneau de contrôle 13

Connexion du ventilateur ARGB 14

Accessoires

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
		Vis #6-32 6,5 mm x4	Boulon de la carte mère
[57ZS]		Vis M3 5 mm x20	Carte mère / SSD
		Vis #6-32 6 mm	PSU J Carte PCIe

Caractéristiques

Taille	Moyen Tou
Contrôleur LED du ventilateur	Panneau de contrôle 1 à 6 ARGB (3 broches) (MAG FORGE 111 R / 11 2R)
Ventilateur prein stabilé	MAG FORGE 1 10R / 11 1RArrière : 1 x ventilateur ARGB de 120 mmMAG FORGE 1 12RArrière : 1 x ventilateur ARGB de 120 mmAvant : 3 x ventilateurs ARGB de 120 mm
Matériale	Chéssis : Acier (SPCC 0,5 mm)Panneau latéral droit : AcierPanneau avant : Plastique + Maille fineMAG FORGE 1 10RPanneau latéral gauche : Acrylquè transparentMAG FORGE 1 11R / 11 2RPanneau latéral gauche : Verre tremplé
Fitre à poussière	Haut : Fitre à poussière magnétique en PVCFitre à poussière inférieur
Support ventilateur	Haut : 2 x 120 mm / 2 x 140 mmAvant : 3 x 120 mm / 2 x 140 mmArrière : 1 x 120 mm
Baism de stocke	3 x support de montage SSD 2,5" (1 plateau SSD & 2 avec vis uniquement)

Caractéristiques du boîtier

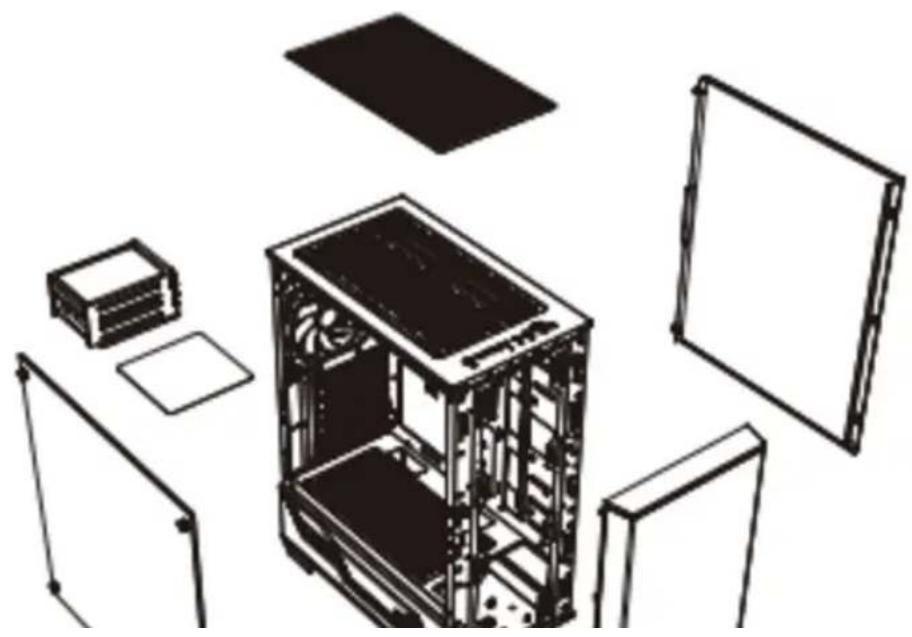

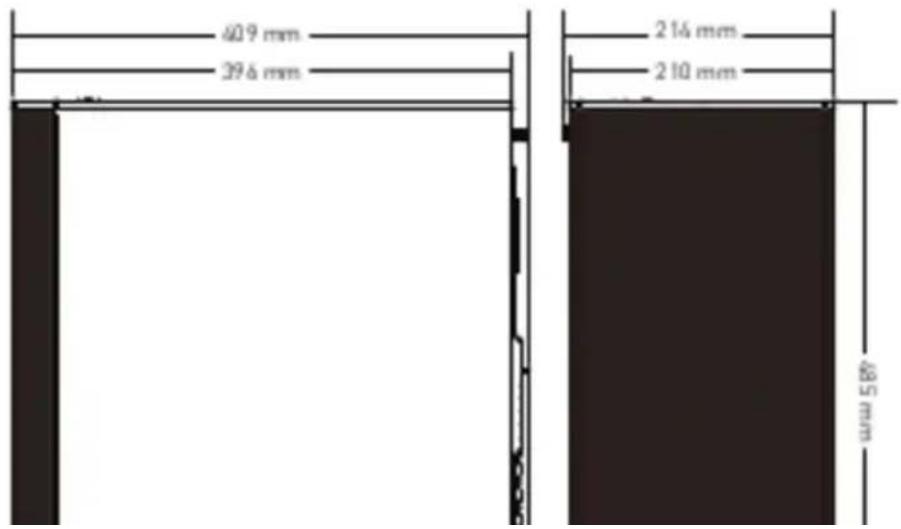

Vue de face et de côté

Panneau E/S

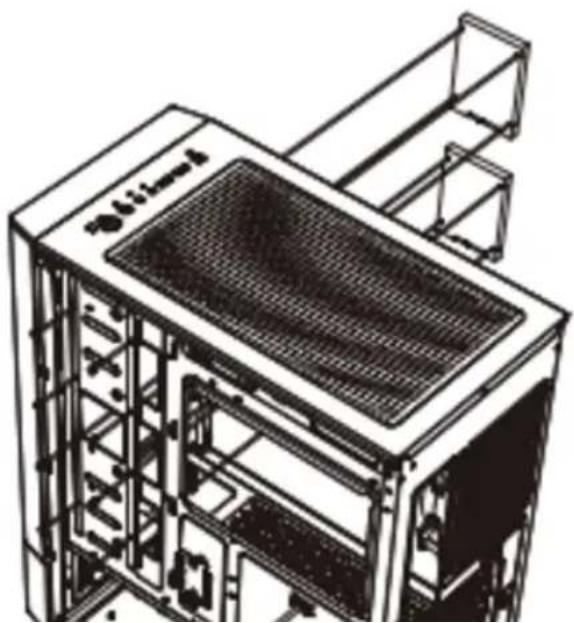

Installation du SSD et du disque dur

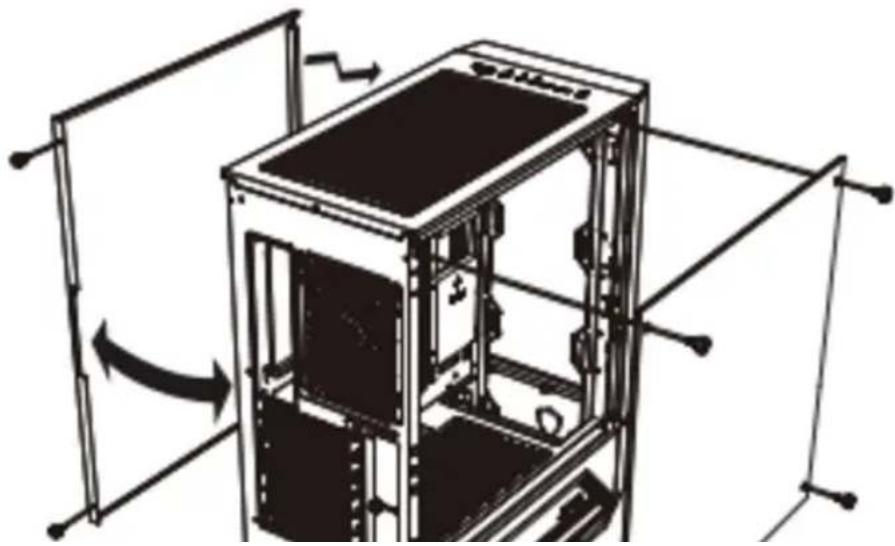

Ouverture du couvercle latéral gauche et droit

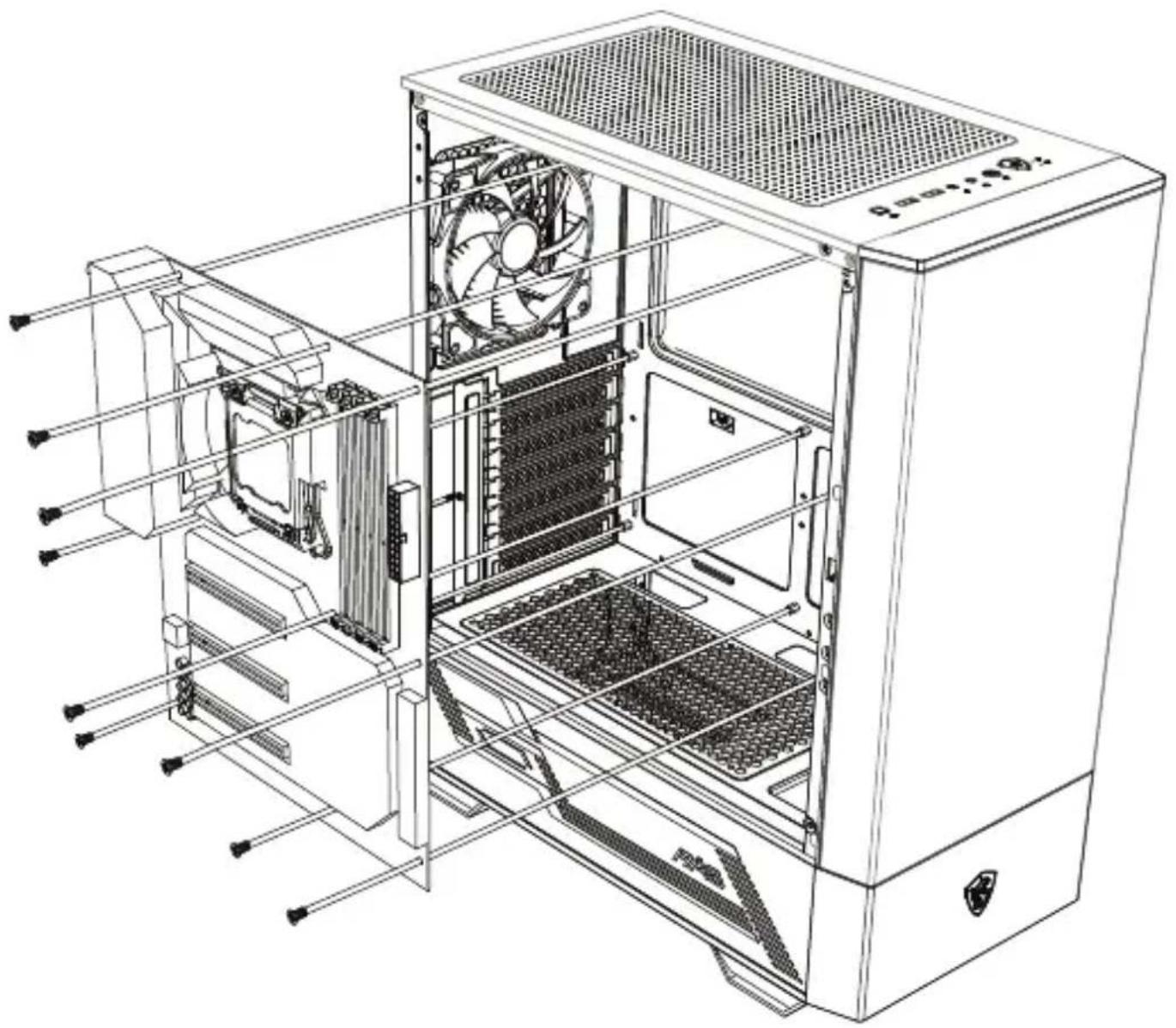

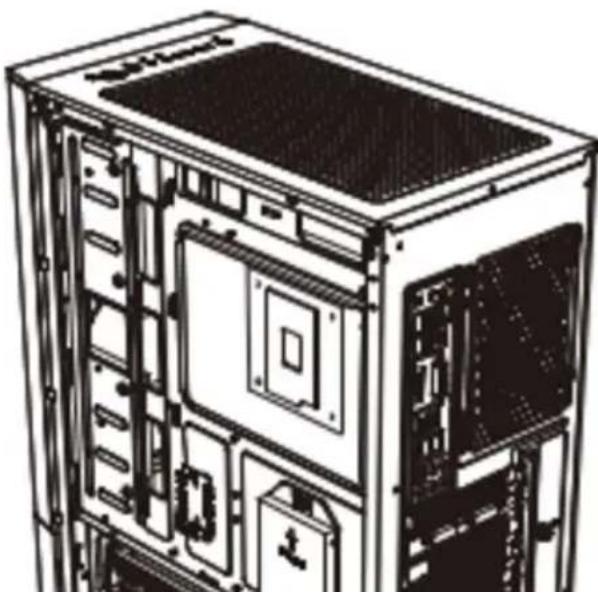

Installation de la carte mère

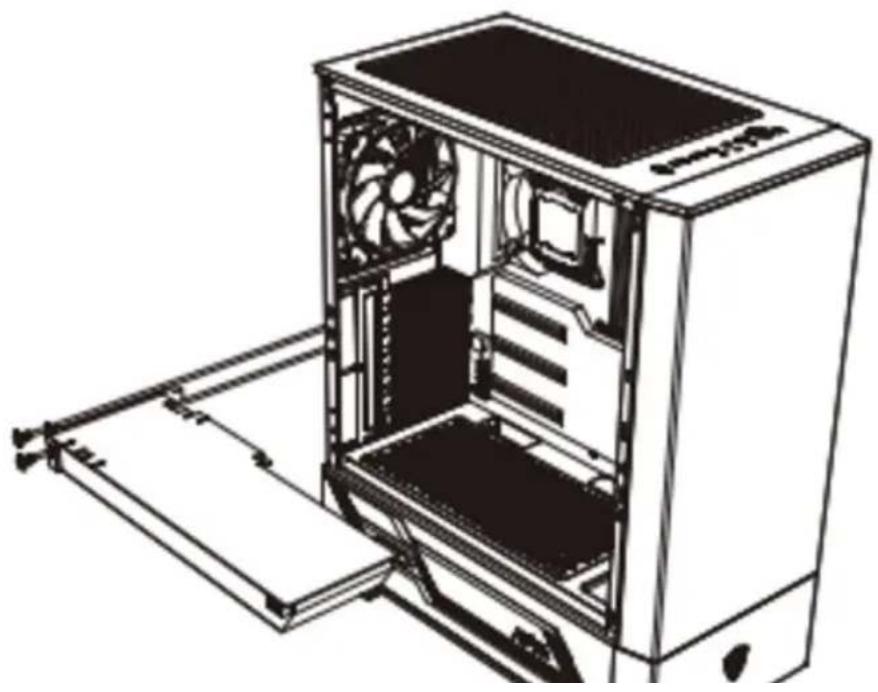

Installation de la carte graphique

Installation du bloc d'alimentation

Caractéristiques du panneau de contrôle

Dimensions (mm)	50 x 30
Type de LED	LED RGB adressable DCSV
Connecteurs	1 x connecteur de l'interrupteur LED1 x connecteur d'alimentation SATA1 x connecteur JRAINBOW de la carte mère MSI6 x connecteurs LED ARGB à 3 broches
Définition des broches ARGB	Ground Data +5V
Effets de LED	Cycle de l'effet de LED:1. Arc-en-ciel.2. Traînée de sept couleurs3. Dégradé de sept couleurs4. Violet5. Blanc6. Bleu7. Cyan8. Vert9. Jaune10. Rouge11. Arc-en-ciel respiration

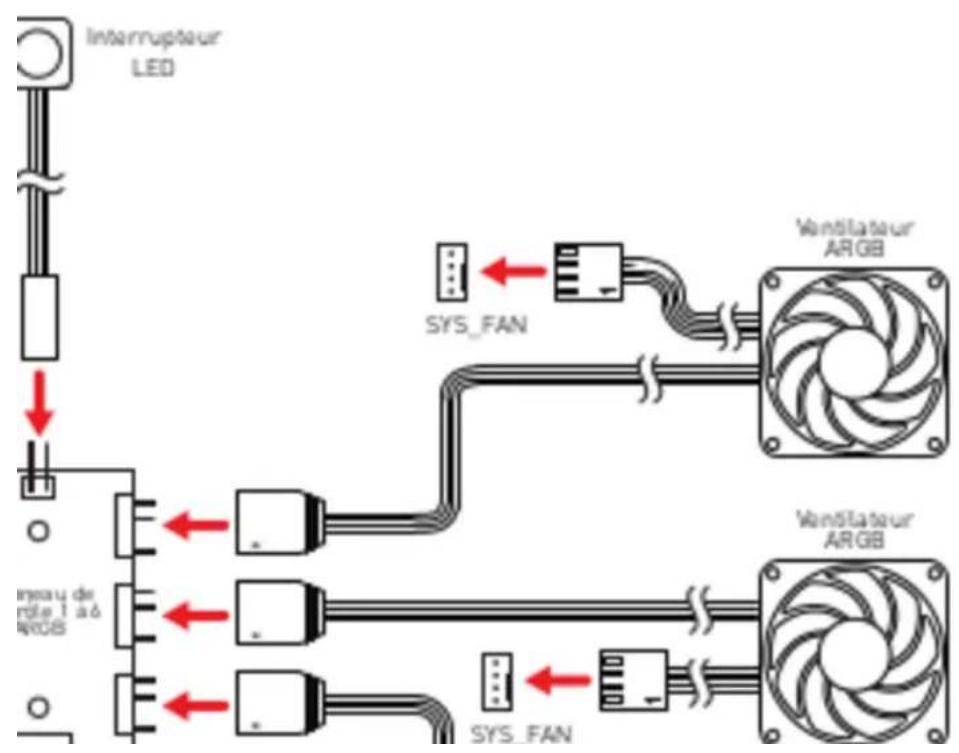

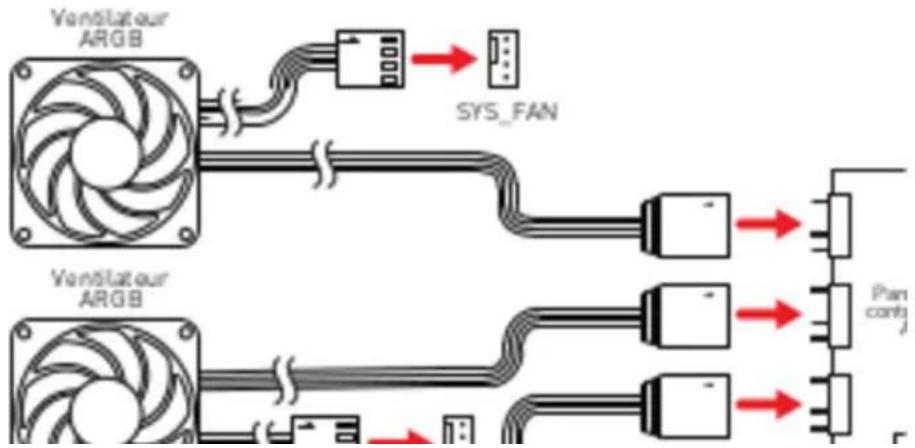

Connexion du ventilateur ARGB

Description du contrôle de l'interrupteur LED:

1. Appuyezbrièvement une fois sur l'interrupteur LED pour changer l'effet de LED.
2. Appuyoz sur l'interrupteur LED et maintenez-le pendant 3 secondes, la LED dignote une fois en blanc, puis entrez dans le mode de synchronisation Mystic Light de la carte mère MSI. Appuyoz brièvement une fois pour revenir au mode de contrôle Hub.
3. Appuyez sur l'interrupteur LED et maintenez-le pendant 6 secondes pour éteindre la LED.

