Caractéristiques	Détails
Type de produit	Unité Centrale
Dimensions (L x P x H)	210 x 480 x 510 mm
Poids	8.5 kg
Matériaux	Acier, verre trempé
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements pour disques durs	2 x 3.5", 2 x 2.5"
Système de refroidissement	Supporte jusqu'à 6 ventilateurs
Connectivité	USB 3.2 Gen 1, USB 2.0, Audio
Éclairage RGB	Oui, compatible avec Mystic Light
Maintenance	Filtres à poussière amovibles, accès facile aux composants
Sécurité	Verre trempé pour une meilleure protection
Garantie	2 ans
Informations supplémentaires	Design moderne, idéal pour les gamers et les professionnels

FOIRE AUX QUESTIONS - MPG GUNGNIR 300P AIRFLOW MSI

Comment installer le panneau latéral du boîtier MSI MPG GUNGNIR 300P AIRFLOW ?

Pour installer le panneau latéral, alignez-le avec les guides sur le boîtier et poussez-le fermement jusqu'à ce qu'il s'enclenche en place. Assurez-vous que les vis sont correctement serrées pour maintenir le panneau en toute sécurité.

Le boîtier est-il compatible avec les refroidisseurs liquides ?

Oui, le MSI MPG GUNGNIR 300P AIRFLOW est compatible avec les refroidisseurs liquides. Vérifiez les dimensions maximales pour le radiateur selon l'emplacement prévu avant l'installation.

Comment nettoyer les filtres à poussière du boîtier ?

Pour nettoyer les filtres à poussière, retirez-les délicatement du boîtier et utilisez un aspirateur ou un chiffon doux pour enlever la poussière. Lavez-les à l'eau tiède si nécessaire, puis laissez-les sécher complètement avant de les remettre en place.

Quels types de cartes mères sont compatibles avec le MSI MPG GUNGNIR 300P AIRFLOW ?

Le boîtier est compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX.

Comment gérer les câbles dans le boîtier pour une meilleure circulation de l'air ?

Utilisez les passe-câbles et les attaches fournies pour regrouper et ranger les câbles à l'arrière du plateau de la carte mère. Évitez de bloquer les ventilateurs et les orifices de ventilation.

Est-ce que le MSI MPG GUNGNIR 300P AIRFLOW prend en charge les cartes graphiques longues ?

Oui, le boîtier peut accueillir des cartes graphiques jusqu'à 400 mm de longueur, ce qui permet d'installer la plupart des modèles disponibles sur le marché.

Comment ajouter des ventilateurs supplémentaires au boîtier ?

Pour ajouter des ventilateurs supplémentaires, localisez les emplacements dédiés dans le boîtier, alignez le ventilateur avec les vis et fixez-le en place. Connectez ensuite le câble du ventilateur à la carte mère ou à un contrôleur de ventilateur.

Le boîtier comprend-il des ports USB en façade ?

Oui, le MSI MPG GUNGNIR 300P AIRFLOW est équipé de plusieurs ports USB en façade, y compris des ports USB 3.0 et USB 2.0 pour faciliter la connexion de périphériques.

Quelle est la taille maximale de l'alimentation compatible avec ce boîtier ?

Le boîtier peut accueillir des alimentations de jusqu'à 200 mm de longueur.

Comment résoudre un problème de surchauffe dans le boîtier ?

Vérifiez que tous les ventilateurs fonctionnent correctement, assurez-vous que les filtres à poussière sont propres et que la circulation de l'air n'est pas obstruée par des câbles ou d'autres composants.

MODE D'EMPLOI MPG GUNGNIR 300P AIRFLOW MSI

Caractéristiques du boîtier [300R] 9

Caractéristiques du boîtier [300P] 10

Vue de face et de côté 11

E/S et Boutons 12

Retrait des panneaux latéraux 13

Retrait du panneau avant 14

Retrait du support GPU 15

Retrait du couvercle de câble 16

Installation de la carte mère 17

Installation horizontale de la carte graphique....18

Installation verticale de la carte graphique [1] 19

Compatibilité et configuration du ventilateur 32

Compatibilité et configuration du radiateur....33

Informations générales 34

Caractéristiques

Comparaison des principales différences

Nom de produit	MPG GUNGNIR 300R AIR FLOW	MPG GUNGNIR 300R AIR FLOW WHITE	MPG GUNGNIR 300P AIR FLOW	MPG GUNGNIR 300P AIR FLOW LITE
Couleur	Noir	Blanc	Noir	Noir
Configuration du ventilateur	Avant : 3 x ventilateurs ARGB PWM de 120 mmArrière : 1 x ventilateur ARGB PWM de 120 mm	Avant : 3 x ventilateurs ARGB PWM de 120 mmArrière : 1 x ventilateur ARGB PWM de 120 mm	Avant : 3 x ventilateurs PWM de 120 mm (non-ARG B)Arrière : 1 x ventilateur PWM de 120 mm (non-ARG B)	Avant : 3 x ventilateurs PWM de 120 mm (non-ARG B)Arrière : 1 x ventilateur PWM de 120 mm (non-ARG B)
Bouton interrupteur LED	Oui	Oui	Non	Non
Support GPU	Préinstallé	Préinstallé	Inclus dans la vente	Inclus dans la vente

Ventilateurs de refroidissement supportés

Haut	3 x 120 mm ou 2 x 140 mm
Avant	3 x 120 mm ou 3 x 140 mm
Arrière	1 x 120/140 mm
Couvercle du bloc d'alimentation	2 x 120 mm
Couvercle de câble	1 x 80 m.m* / 1 x 120 mm* Un ventilateur de 80 mme et préinstallé dans la série 300P.
Support GPU vertical	2 x 60 m.m** (épaisseur : 15 mm)** Préinstallé dans la série 300P.

Slots d'extension

Support GPU horizontal	7 slots
Support GPU vertical	4 slots et équipé de 2 ventilateurs 6015* * Les ventilateurs 6015 sont optionnels pour 300R et préin stabilés dans 300P

Baies de stockage

4 (jusqu'à 8)*

Espace du châssis

Refroidisseur de processur	170 mm
Longueur du GPU	Série 300 R :360 mm (Support GPU installé à l'avant droit)340 mm (Support GPU installé à l'arrière droit)Série 300 P :338 mm (Support GPU installé à l'avant ou à l'arrière droit)
Largeur du GPU	142 mm (Installé horizontalement)150 mm (Installé verticalement)
Épaisseur du GPU	80 mm
Radiateur	Avant : 360 mm, Haut : 360 mm, Arrière: 140 mm
Bloc d'alimentation	200 mm

Matériaux

Épaisseur de l'acier	0,8 mm
Verre trempé	3 mm
Panneau avant*	Maille métallique perforée + ABS* Amodèle pour unmettoyage facile, avec des trous demallée de 12 ans et 15 ans.

Accessoires (300R)

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x10	Gestion des câbles
		Tourmevis en forme de L x1	Fixer la carte graphique et le support vertical
[6204]	[6224]	Vis M3 5 mm x35	Carte mère /SSD / Câble d'extension PCIe
[6807]	[6991]	Vis #6-32 6 mm x6	Fixer le bloc d'alimentation
[03K0]	[0441]	Vis #6-32 6 mm x6	Fixer le disque dur
[8728]		Vis #6-32 7,5 mm x8	Fixer le radiateur de refroidissement liquide
[08+1]	[09+0]	Vis #6-32 30 mm x12	Fixer le ventilateur de radiateur de refroidissement liquide

Accessoires (300P)

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x10	Gestion des câbles
		Tournevis en forme de L x1	Fixer la carte graphique et le support vertical
	[BHCO]	Vis M3 5 mm x35	Carte mère /SSD / Câble d'extension PCIe
	[H68C]	Vis #6 -32 6 mm x4	Fixer le bloc d'alimentation
[409A]		Vis #6 -32 6 mm x4	Fixer le disque dur
		Vis #6 -32 7,5 mm x8	Fixer le radiateur de refroidissement liquide
[07AS]		Vis #6 -32 30 mm	Fixer le ventilateur de radiateur de

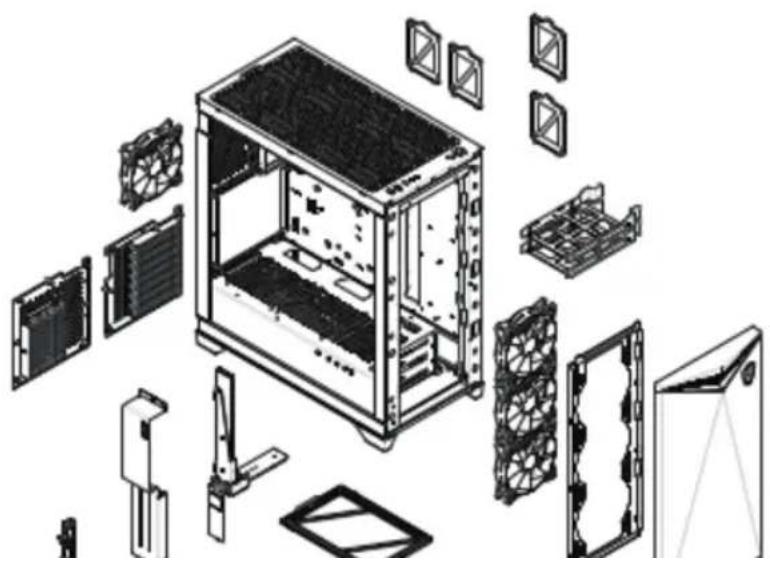

Caractéristiques du boîtier (300R)

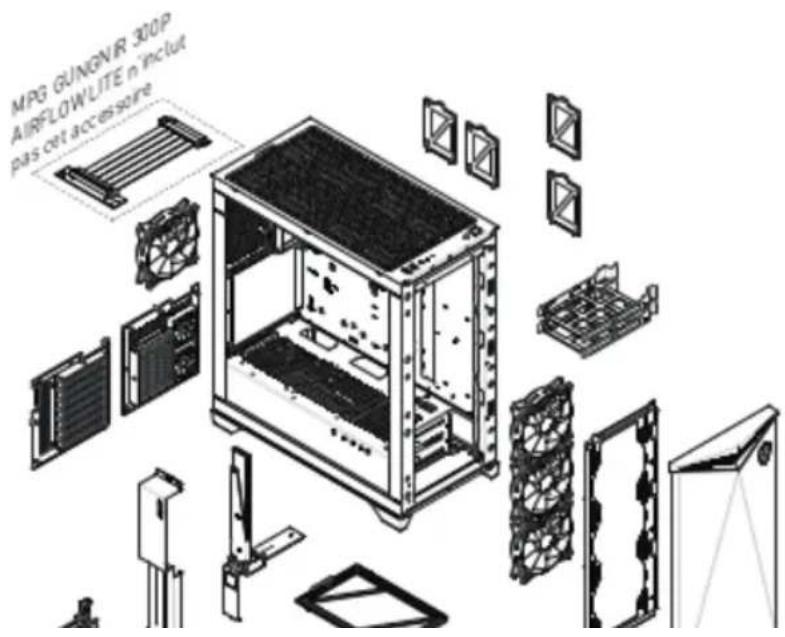

Caractéristiques du boîtier (300P)

MPG GUNGVR 300P AIRFLOWLITE n inclut pas cet accessoire

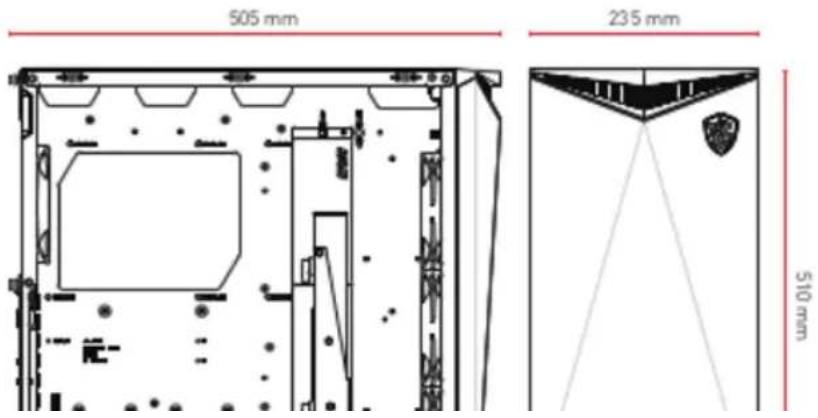

Vue de face et de côté

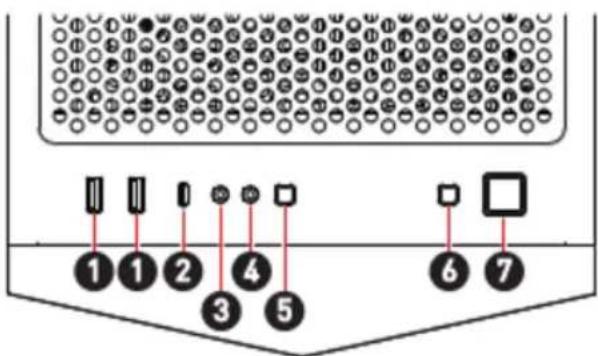

E/S et Boutons

Retrait des panneaux latéraux

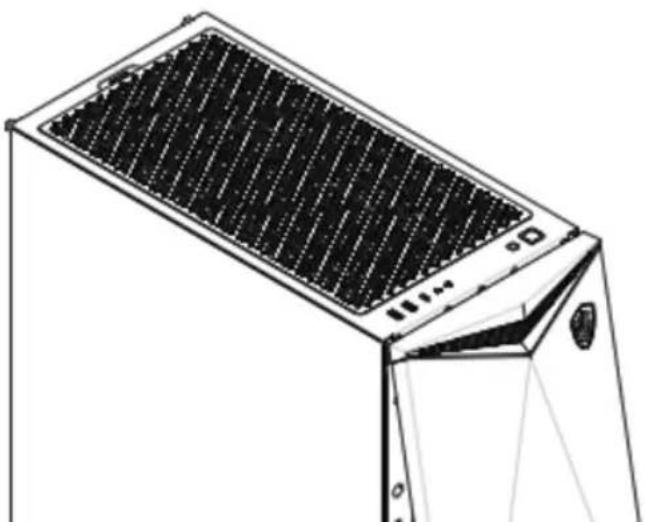

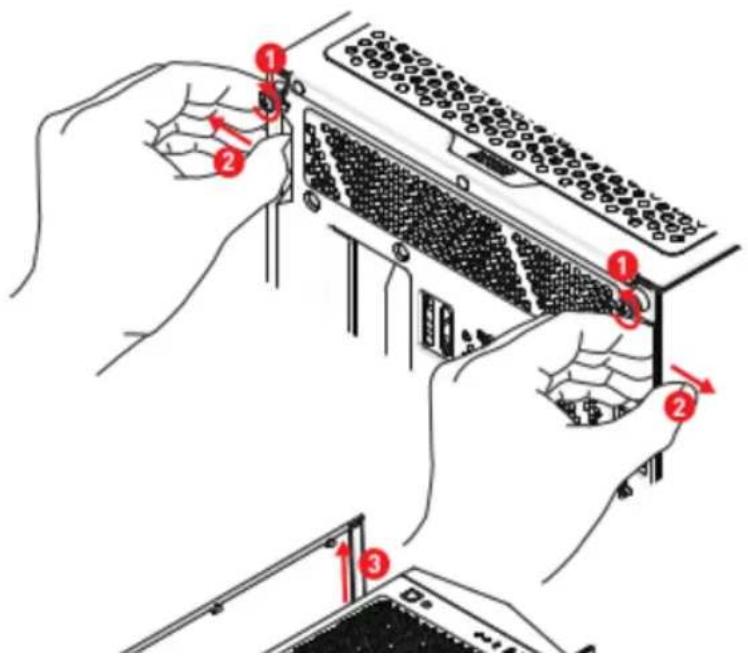

Retrait du panneau avant

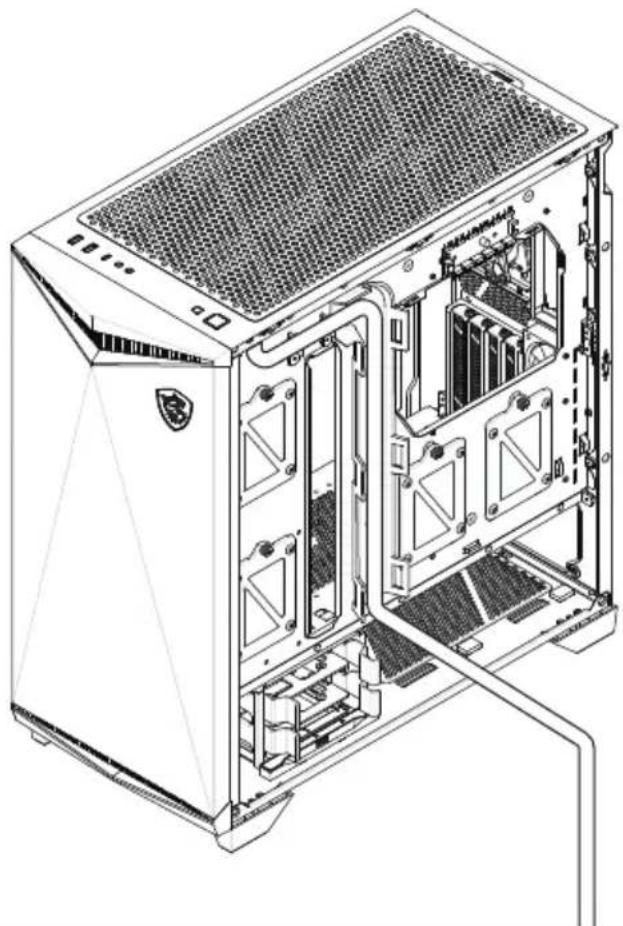

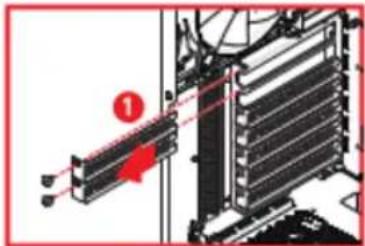

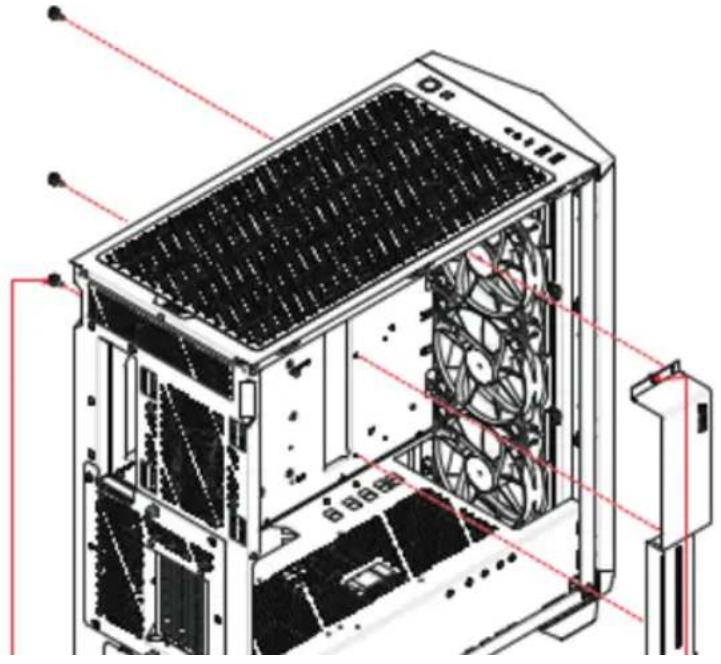

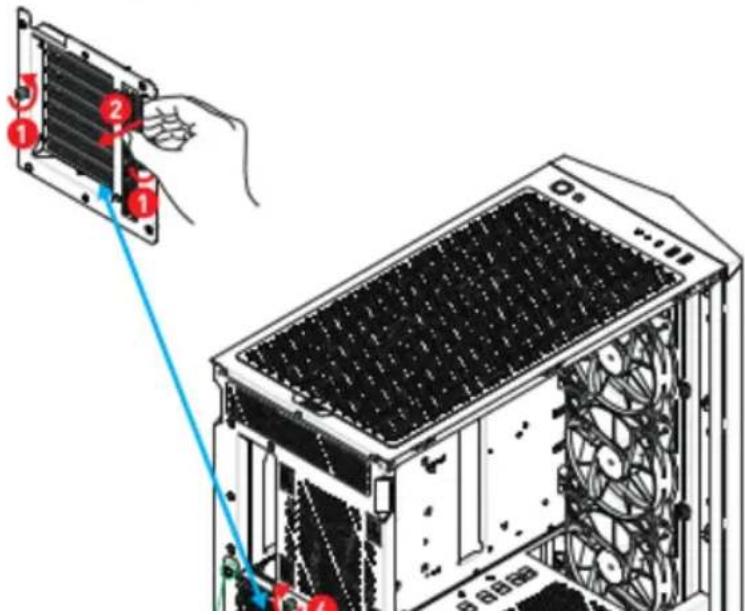

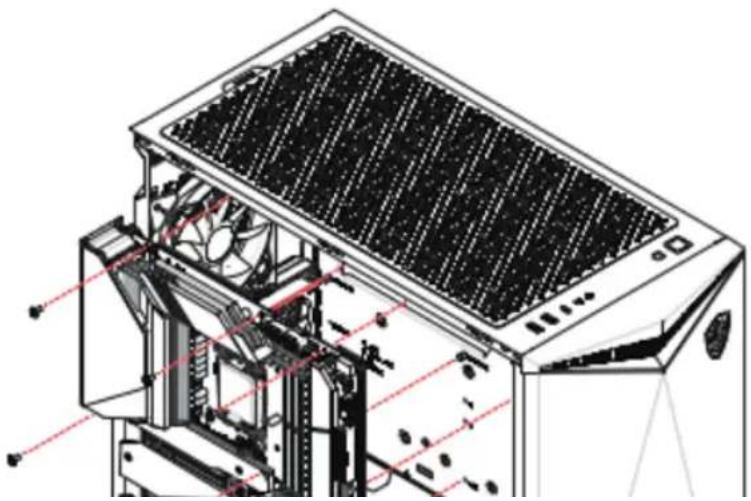

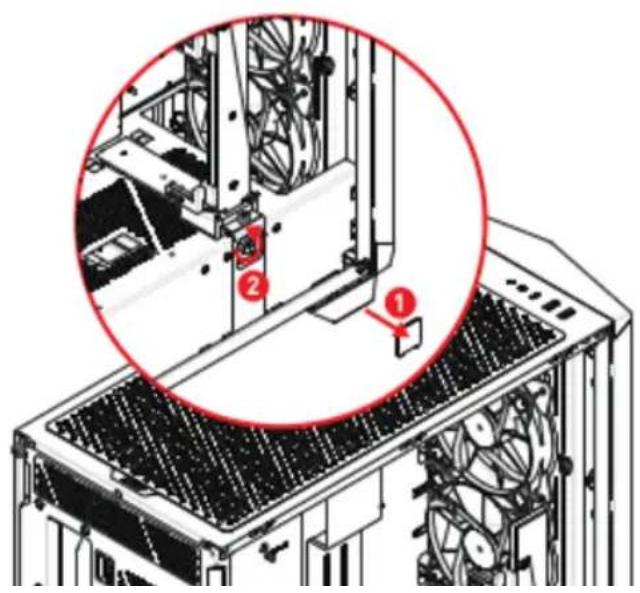

Retrait du support GPU

Retrait du couvercle de câble

Installation de la carte mère

Installation horizontale de la carte graphique

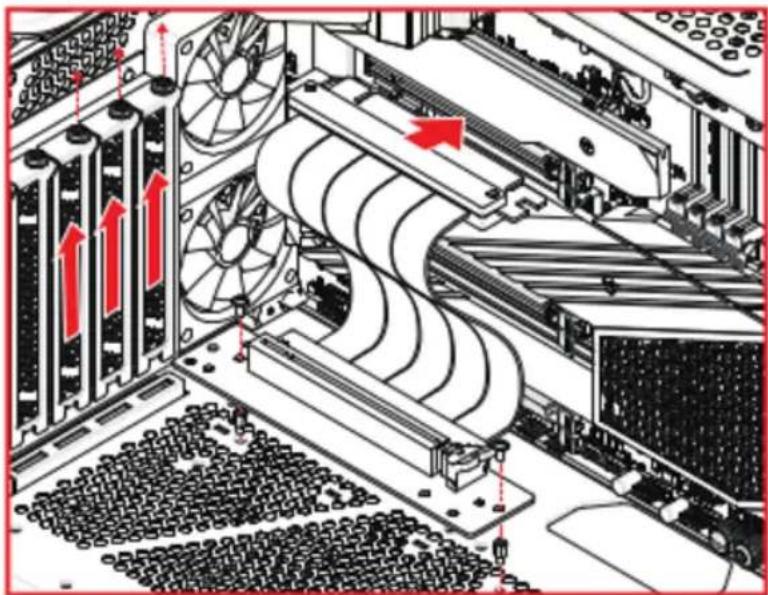

Installation verticale de la carte graphique (1)

Installation verticale de la carte graphique (2)

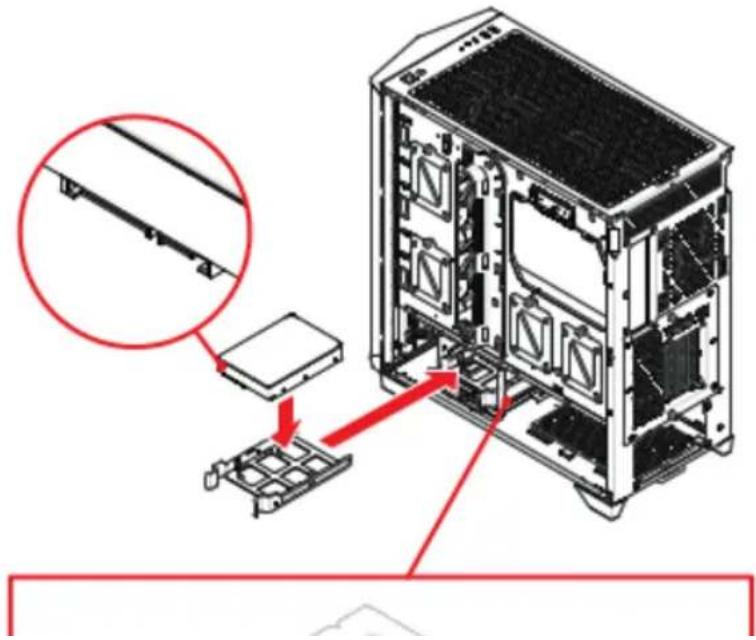

Installation du disque dur

Installation du bloc d'alimentation

Connexion E/S du panneau supérieur

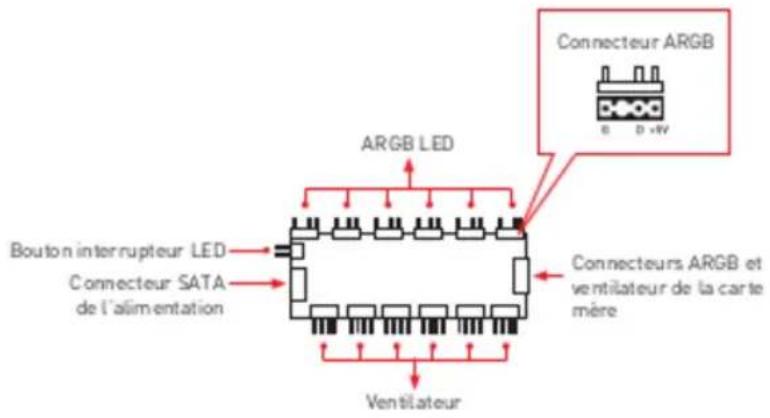

Connexion du panneau de contrôle

Connecteur ARGB Bouton interrupteur LED Connecteur SATA de l'alimentation ARGB LED Connecteurs ARGB et ventilateur de la carte mère Ventilateur

Connexion du ruban LED RGB adressable

Câble d'extension ARGB Connecteur ARGB Ruban ARGB

IMPORTANT

• Avant d'installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Support jusqu'à 156 LED. Le dépassement de cette limite peut entraîner une surchauffe, des couleurs anormales ou des dysfonctionnements.
• Compatible uniquement avec les ventilateurs PWM à 4 broches.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appare il.

Séquence d'effet LED

Après avoir appuyé sur le bouton interrupteur LED, la séquence d'effet LED est la suivante :

1	Rouge continu
2	Bleu continu
3	Jaune continu
4	Vert continu
5	Cyan continu
6	Orange continu
7	Violet continu
8	Blanc continu

Limitation de la carte graphique

GPU horizontal et support GPU installé à l'avant droit

• Longueur du GPU :
  • Maximum jusqu'à 360 mm (300 R)
  • Maximum jusqu'à 338 mm (300 P)
  • Largeur du GPU (horizontal) : Maximum jusqu'à 142 mm
• Épaisseur du GPU : Maximum jusqu'à 80 mm

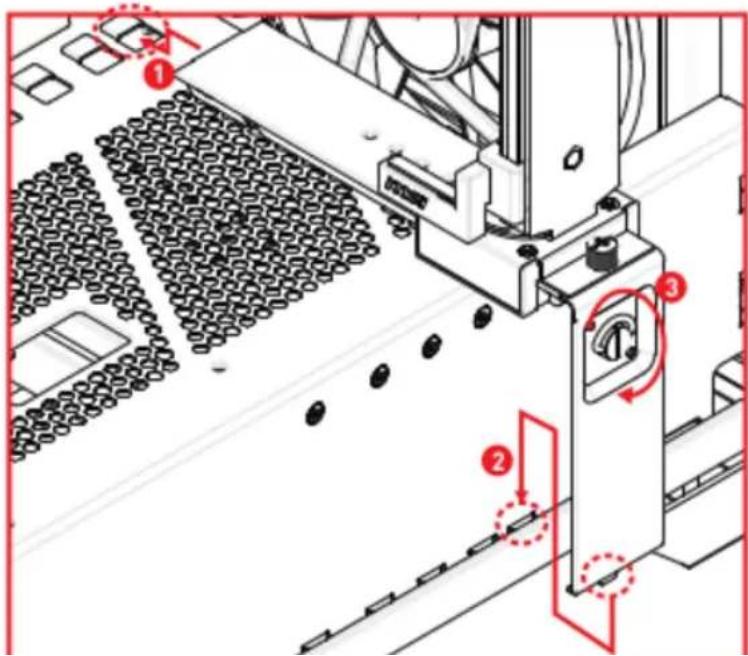

GPU vertical et support GPU installé à l'avant droit

• Longueur du GPU :
  • Maximum jusqu'à 360 mm (300 R)
  • Maximum jusqu'à 338 mm (300 P)
• Largeur du GPU (vertical) : Maximum jusqu'à 150 mm
• Épaisseur du GPU : Maximum jusqu'à 80 mm

GPU horizontal et support GPU installé à l'arrière

Installation du support GPU

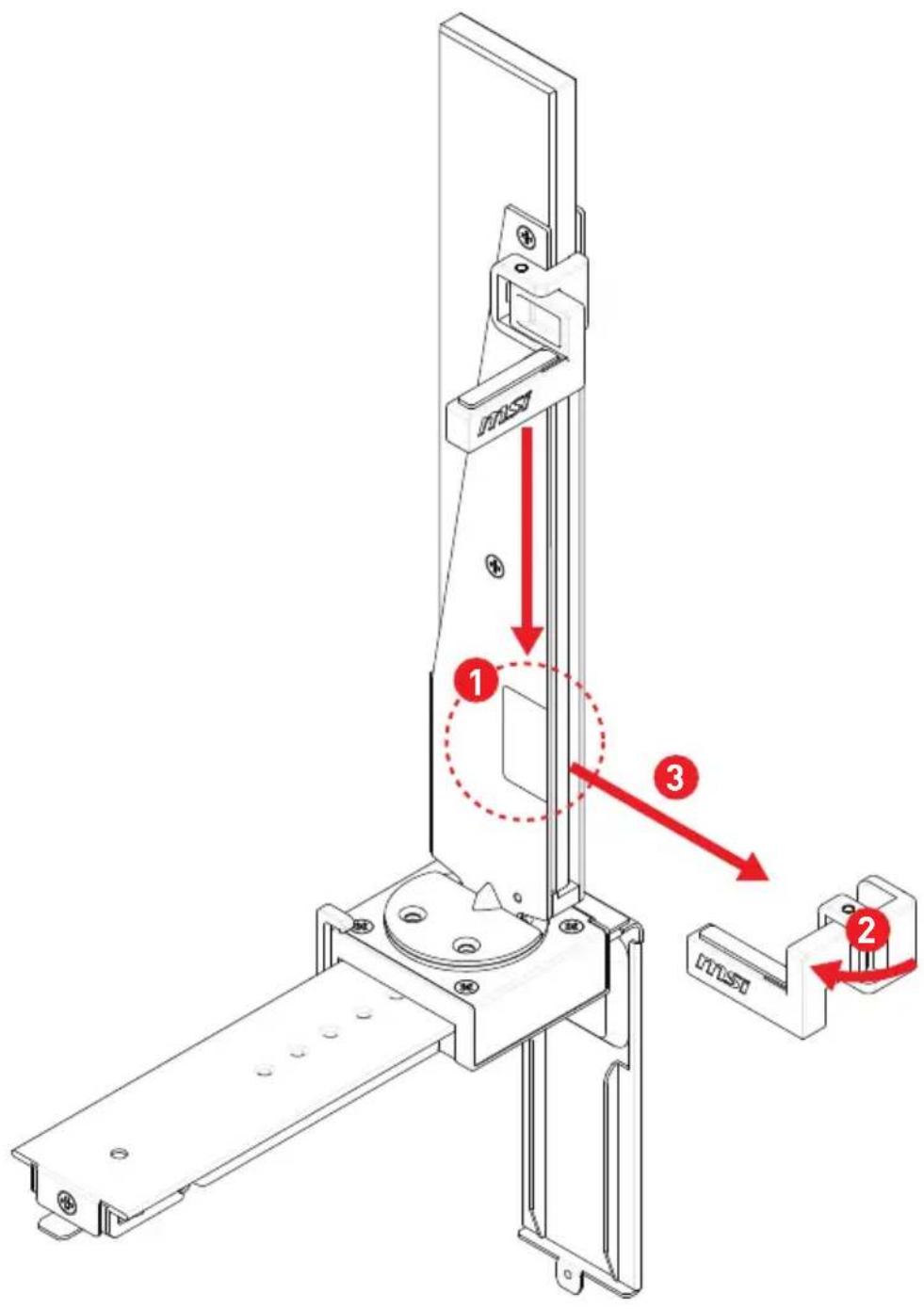

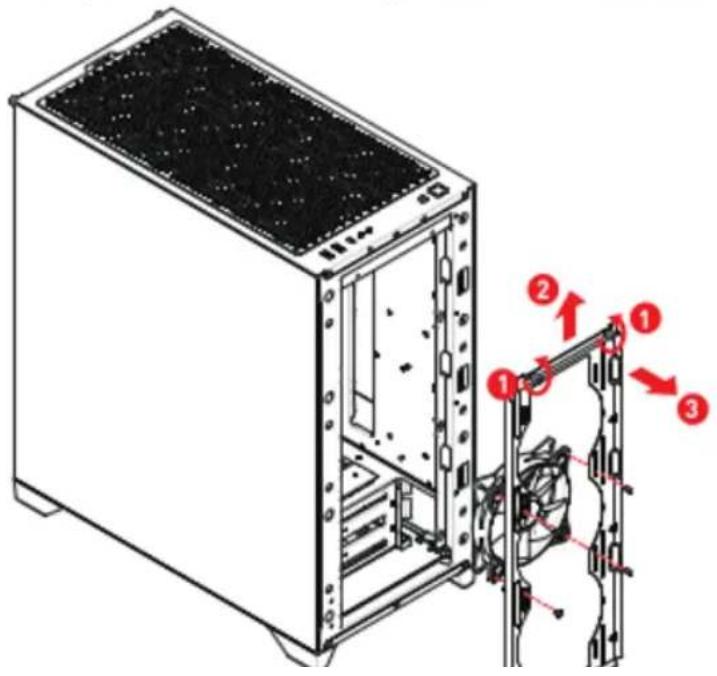

Retrait du bras de support GPU

Compatibilité et configuration du ventilateur

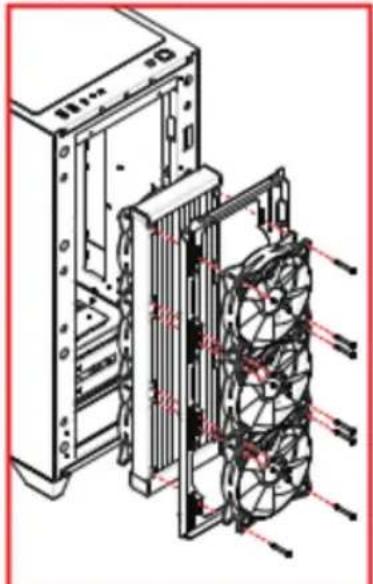

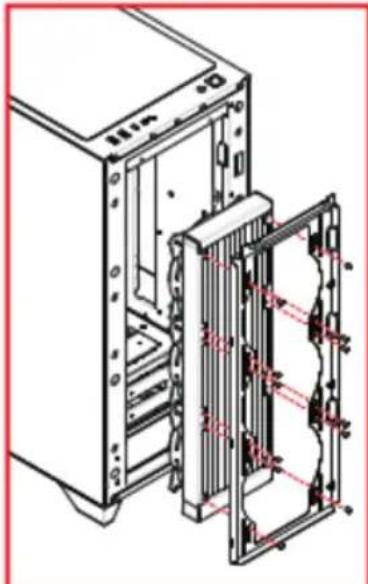

Compatibilité et configuration du radiateur

Configuration du radiateur 360 mm

Configuration du radiateur Push-Pull

Informations générales

Avis de copyright et marques

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicitement. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Révision

• Version 1.0, 07/2023. Première édition.
