Caractéristiques techniques	Machine à laver à chargement frontal, capacité de 7,5 kg, vitesse d'essorage jusqu'à 1200 tr/min
Programmes de lavage	Programmes variés incluant coton, synthétiques, délicat, rapide, et éco
Consommation d'énergie	Classe énergétique A+++
Dimensions	Largeur : 60 cm, Profondeur : 55 cm, Hauteur : 85 cm
Poids	Poids net : 70 kg
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtres accessibles pour un entretien facile, programme de nettoyage de tambour
Sécurité	Système de verrouillage de porte, protection contre les débordements
Informations générales	Garantie de 2 ans, service après-vente disponible, notice d'utilisation incluse

FOIRE AUX QUESTIONS - FLVW7523WH FRIGIDAIRE

Pourquoi ma machine à laver FRIGIDAIRE FLVW7523WH ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée à une prise fonctionnelle. Assurez-vous également que le couvercle est bien fermé et que le sélecteur de cycle est correctement réglé.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fissures ou déconnexions. Assurez-vous que le filtre est propre et que le joint de porte est en bon état.

Pourquoi ma machine à laver fait-elle trop de bruit lors du fonctionnement ?

Un bruit excessif peut être causé par un déséquilibre de la charge. Répartissez les vêtements uniformément dans le tambour. Vérifiez également que la machine est nivelée et que les pieds sont correctement ajustés.

Comment nettoyer le filtre de ma machine à laver ?

Localisez le filtre à l'avant de la machine, ouvrez le couvercle et retirez le filtre. Rincez-le à l'eau tiède pour éliminer les débris, puis remettez-le en place.

Que faire si ma machine à laver ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Assurez-vous également que le filtre de vidange est propre et qu'aucun objet n'entrave le fonctionnement de la pompe.

Comment régler la température de lavage sur ma machine ?

Utilisez le sélecteur de cycle pour choisir la température souhaitée avant de commencer le lavage. Les options varient selon le programme sélectionné.

Pourquoi ma machine à laver ne prélève-t-elle pas de détergent ?

Vérifiez que le tiroir à détergent n'est pas bouché. Nettoyez-le si nécessaire et assurez-vous d'utiliser le bon type de détergent compatible avec votre machine.

Comment réinitialiser ma machine à laver FRIGIDAIRE FLVW7523WH ?

Pour réinitialiser la machine, débranchez-la pendant environ 5 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes temporaires.

Puis-je laver des vêtements délicats dans cette machine ?

Oui, sélectionnez le programme délicat pour laver vos vêtements sensibles. Assurez-vous de suivre les étiquettes d'entretien pour éviter tout dommage.

Quel type de détergent dois-je utiliser avec ma machine à laver ?

Utilisez un détergent à lessive de haute efficacité (HE) pour de meilleurs résultats. Suivez les recommandations de dosage sur l'emballage.

MODE D'EMPLOI FLVW7523WH FRIGIDAIRE

Tout à propos de Installation de votre Laveuse

Mesures de sécurité importantes .....1121

Exigences d'installation ....13-15

Instructions d'installation .....1671

Accessoires 18

AVERTISSEMENT

Veuillez lire ces instructions au complet avant d'utiliser le laveuse.

Sachez reconnaître les symboles, les avertissements et les étiquettes de sécurité.

Les mesures de sécurité présentées dans ce guide sont identi ées par le mot AVERTISSEMENT ou ATTENTION selon le type de risque présenté ci-dessous.

Définitions

Voici le symbole d'avertissement concernant la sécurité. Il est utilisé pour vous avertir des risques de blessures potentiels. Respectez tous les messages qui suivent ce symbole a n de prévenir les blessures ou la mort.

DANGER

La mention DANGER indique un risque imminent qui causera la mort ou de graves blessures, s'il n'est pas évité.

AVERTISSEMENT

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou même la mort.

ATTENTION

La mention ATTENTION signale la présence d'une situation potentiellement dangereuse susceptible de causer des blessures mineures ou moyennement graves si elle n'est pas évitée.

IMPORTANT

IMPORTANT - Cette mention précède des renseignements importants relatifs à l'installation, au fonctionnement ou à l'entretien. Toutefois, ceux-ci n'impliquent aucune notion de danger.

Liste de vérifi cationd'installation

Mise à niveau

□ La laveuse est au niveau latéralement et de l'avant vers l'arrière
□ Les quatre coins de la caisse reposent fermement sur le plancher

Alimentation en eau

Utilisez seulement les nouveaux tuyau d'entrée d'eau et vérir que les rondelles en caoutchouc sont en place.
☐ Le tuyau d'entrée d'eau CHAUDE est raccordé au robinet d'eau CHAUDE et le tuyau d'entrée d'eau FROIDE est raccordé au robinet d'eau FROIDE
□ Les robinets d'eau CHAUDE et d'eau FROIDE sont ouverts
□ Les raccords d'alimentation en eau ou les raccords d'arrivée d'eau de l'appareil ne présentent aucune fuite - refaites une véri cation 24 heures plus tard

Tuyau de vidange

☐ Le tuyau de vidange est xé dans le canal en « U » (inclus dans la cuve)
□ La colonne montante ou le drain de mur est à une hauteur d'au moins 99 cm (39 po)
☐ Le tuyau de vidange est xé avec l'attache (incluse dans la cuve)

Alimentation en électricité

☐ Le système électrique de la maison est sous tension
□ La laveuse est branchée

Vérifications finales

□ Vous avez lu entièrement les instructions d'installation et le Guide d'utilisation et d'entretien
□ La porte se verrouille et l'eau entre dans la cuve lorsqu'un cycle démarre
□ La carte d'enregistrement est envoyée

MESURES DE SÉCURI TÉ IMPORTANTES

REMARQUE

L'installation électrique de la laveuse doit être conforme aux codes et aux règlements locaux ainsi qu'à la toute dernière édition du National Electrical Code (ANSI/NFPA 70), ou au Canada, au Code canadien de l'électricité (C22.1, article 1).

AVERTISSEMENT

RI SQUE D'ÉTOUFFEMENT

Détruissez le carton d'emballage et les sacs en plastique après avoir déballé l'appareil. Les enfants pourraient les utiliser pour jouer. Le carton recouvert de tapis, les couvertures et les feuilles de plastique peuvent être étanches à l'air et provoquer la suffocation. Déposez tous les matériaux d'emballage dans un conteneur à déchets ou faites en sorte que les enfants ne puissent y avoir accès.

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

AVERTISSEMENT

RI SQUE D'INCENDIE

Pour votre sécurité, l'information contenue dans ces instructions doit être suivie a n de réduire les risques d'incendie ou d'explosion ou pour prévenir les dommages matériels, les blessures ou la mort. Vous ne devez ni entreposer, ni utiliser d'essence ou d'autres vapeurs ou liquides in ammables à proximité de cet appareil ou de tout autre appareil électroménager.

IMPORTANT

Les instructions comprises dans ce guide et toute autre documentation fournie avec cet appareil ne sont pas conçues pour couvrir toutes les éventualités ou situations qui pourraient survenir. Vous DEVEZ faire preuve de bon sens et de prudence durant l'installation, l'utilisation et l'entretien de tout appareil ménager.

Vous tirerez le maximum de votre appareil lorsque toutes les instructions relatives à la sécurité et à son fonctionnement auront été bien assimilées et mises en pratique de façon routinière.

Conservez ces instructions pour vous y reporter ultérieurement.

Outils et matériel nécessaires à l'installation :

Pince réglable

ET

Niveau de charpentier

Tuyaux d'alimentation (x2)

REMARQUE

Les tuyaux ne sont pas inclus avec l'achat laveuse. Voir la section «Accessoires» pour divers trousse de tuyaux d'entrée qui pourrait s'adapter à votre installation.

Exigences des systèmes électriques

CIRCUIT - Circuit indépendant de 15 ampères, polarisé et mis à la terre, avec fusible temporisé ou disjoncteur de 15 A.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux fi ls mis à la terre, 120 volts, 60 Hz; courant alternatif.

REMARQUE

Étant donné les variations de tension possibles, l'utilisation de cette laveuse avec une source d'alimentation produite par une génératrice à essence, solaire ou éolienne ou par toute autre source d'alimentation différente de celle fournie par les services publics n'est pas recommandée.

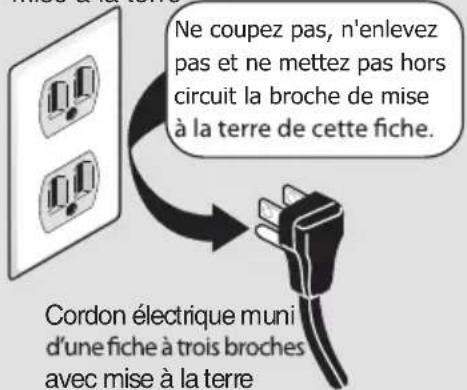

PRISE - Prise à trois alvéoles et mise à la terre située à un endroit où il est possible de raccorder le cordon d'alimentation de la laveuse une fois que cette dernière est installée.

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette fiche. Cordon électrique muni d'une fiche à trois broches avec mise à la terre

REMARQUE

Une prise GFI (disjoncteur de fuite de terre) n'est pas nécessaire.

Exigences relatives à la mise à la terre

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Un raccordement inadéquat du conducteur de terre de l'équipement peut accroître les risques de choc électrique. En cas de doute quant à la mise à la terre de l'appareil, consultez un électricien qualifié.

La valve électrique, le rétracteur, le moteur et la pompe de vidange de cet appareil ne sont pas cloués au sol de manière délibérée, et pourraient présenter des risques de choc électrique lorsque vous la remplissez. Ne pas activer les dispositifs électroniques lorsque l'appareil est branché à une source d'énergie.

1 Cet appareil DOIT être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.
2 Étant donné que votre laveuse est équipée d'un cordon d'alimentation pourvu d'un conducteur de mise à la terre et d'une fiche de mise à la terre, la fiche DOIT être raccordée à une prise appropriée (avec conducteurs en cuivre) correctement installée et mise à la terre conformément aux codes et règlements locaux ou, si aucun code local ne régit ce type d'installation, à la plus récente édition du National Electrical Code (ANSI/NFPA 70). En cas de doute, faites appel à un électricien qualifié. NE COUPEZ PAS et NE MODIFIEZ PAS la broche de mise à la terre du cordon d'alimentation. Si votre prise murale n'est pourvue que de deux fentes, il incombe au propriétaire de faire appel à un électricien qualifié pour la remplacer par une prise à trois alvéoles et mise à la terre de façon adéquate.

Exigences relatives à l'alimentation en eau

Les robinets d'eau chaude et d'eau froide DOIVENT être de 1,9 cm (3/4 po) et fi letés en fonction d'un raccordement de tuyau de laveuse. La pression de l'eau DOIT se situer entre 206,8 et 827,4 kPa (30 et 120 lb/po²). La différence de pression entre l'eau chaude et l'eau froide ne doit pas dépasser 68,9 kPa (10 lb/po²). Le service des eaux de votre localité peut vous informer sur la pression de votre alimentation en eau.

EXI GENCES D'INSTALLATION

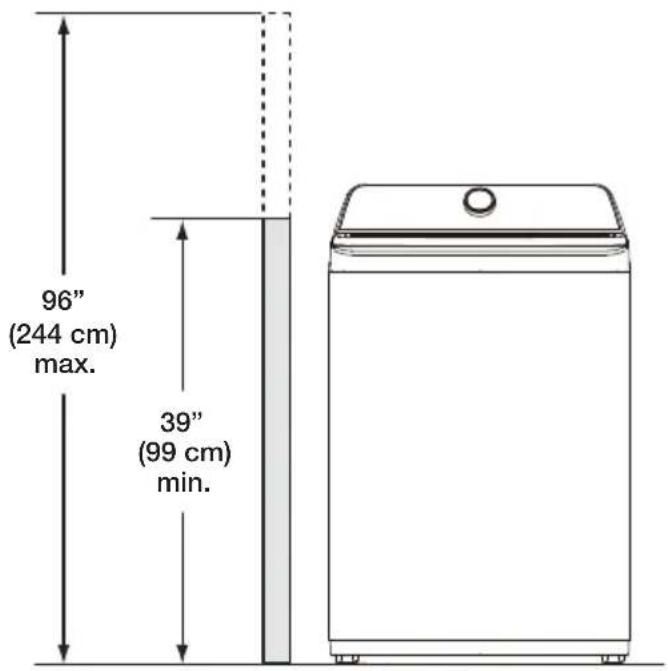

Exigences relatives au système d'évacuation

1 Le drain doit pouvoir évacuer 64,3 L (17 gal) d'eau à la minute.
2 Tuyau d'évacuation d'au moins 3,18 cm (1-1/4 po) de diamètre.
3 Le tuyau d'évacuation doit être situé entre une hauteur minimale de 99 cm (39 po) et une hauteur maximale de 244 cm (96 po)

96" (244 cm) max. 39" (99 cm) min.

LEM REMARQUE

Pour les installations exigeant un plus long tuyau d'évacuation, demandez à un technicien quali é de procéder à l'installation du tuyau conformément aux spéci cations du modèle de votre laveuse (un tuyau plus long peut être acheté auprès d'un distributeur de pièces autorisé). Pour les systèmes d'évacuation dans le plancher, installez un ensemble de siphon (disponible dans une quincaillerie de votre région).

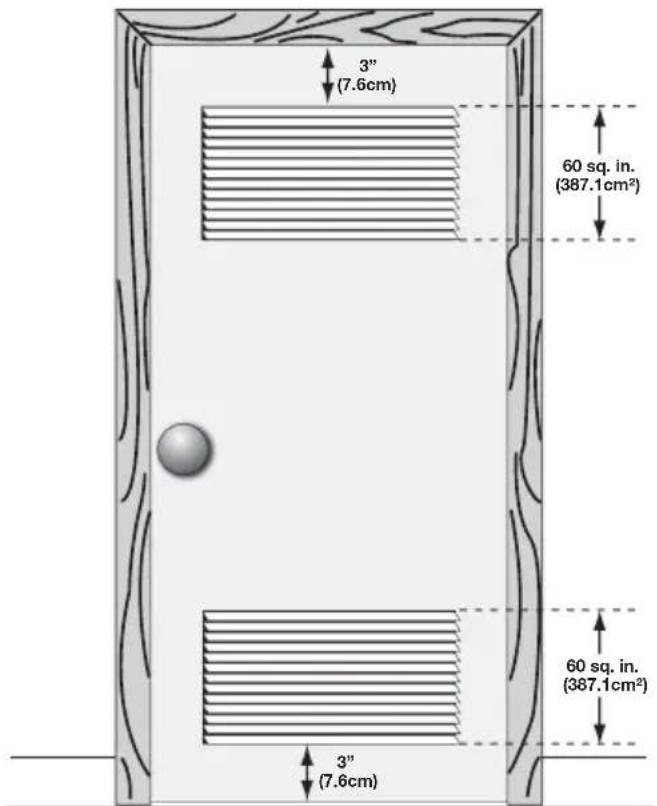

Installation dans un Endroit en Retrait ou une Armoire

Si la laveuse et la sécheuse sont installées dans le même placard, une ventilation est requise dans la porte : Une ouverture d'au moins 774,2 cm2 (120 po2), divisée également au-dessus et au-dessous de la porte, est requise. Les ouvertures à persiennes doivent être situées à 7,6 cm (3 po) du haut et du bas de la porte. Les ouvertures d'aération ne doivent pas être obstruées lorsqu'une porte est installée. Une porte à persiennes dont les ouvertures sur l'ensemble de la porte sont équivalentes aux recommandations peut être utilisée.

Exigences de dégagement

IMPORTANT

N'INSTALLEZ PAS VOTRE LAVEUSE :

1 À un endroit exposé aux écoulements d'eau ou aux aléas des conditions météorologiques extérieures. La température ambiante ne devrait jamais tomber sous 15,6 °C (60 °F) a n d'optimiser l'ef cacité du détergent.
2 À un endroit (garage ou bâtiment similaire) où de l'essence ou d'autres substances in ammables sont entreposées (incluant des automobiles).
3 Sur un tapis. Le plancher DOIT être solide et présenter une pente inférieure à 2,5 cm (1 po). A n d'éviter les vibrations et le déplacement de l'appareil, il peut être nécessaire de renforcer le plancher.

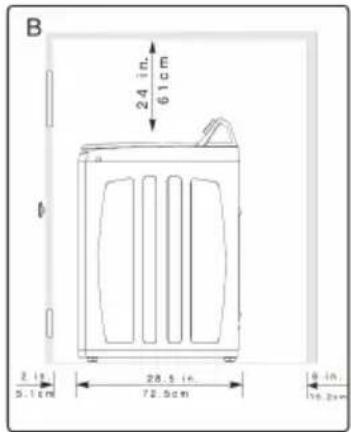

DÉGAGEMENTS MINIMAUX - Centimètres (pouces)
	CÔTÉS ARRIÈRE AVANT AVANT
Alcôve	1"(2.5 cm)	6"(15.2 cm)	24"(61 cm)	n/a
Placard	1"(2.5 cm)	6"(15.2 cm)	24"(61 cm)	2"(5.1 cm)

A 1.1s 2.3cm 27.1s. 48.6cm 3.1s. 2.5cm

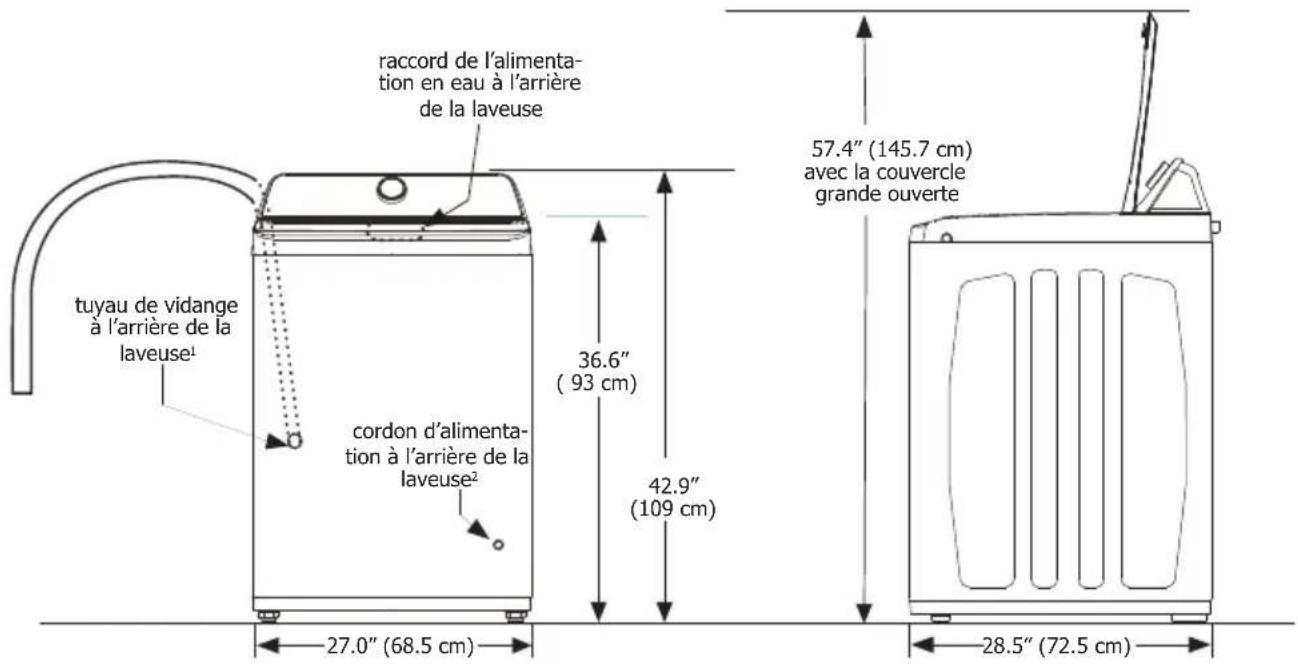

Dimensions de laveuse

raccord de l'alimentation en eau à l'arrière de la laveuse tuyau de vidange à l'arrière de la laveuse¹ cordon d'alimentation à l'arrière de la laveuse² 36.6" (93 cm) 42.9" (109 cm) 57.4" (145.7 cm) avec la couvercle grande ouverte 27.0" (68.5 cm) 28.5" (72.5 cm)

^1 Longueur du tuyau de vidange de la laveuse, environ 170 cm (66.93 po).
^2 Longueur du cordon d'alimentation de la laveuse, environ 185 cm (72.8 po).

INSTRUCTIONS D'INSTALLATION

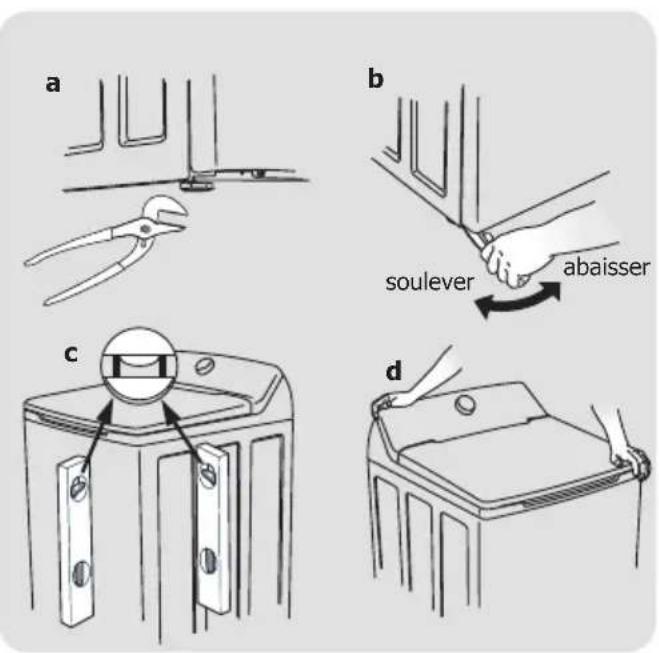

Mise à niveau de votre appareil

Les bruits excessifs et les vibrations peuvent être évités en mettant correctement la laveuse à niveau.

1 En plaçant la laveuse à 1 m (4 pi) de son emplacement défi nitif, utilisez un niveau à bulle pour mettre l'appareil à niveau de l'avant vers l'arrière et latéralement. Pour mettre la laveuse de l'avant vers l'arrière à niveau, bord la place du niveau au ras du panneau frontal. Pour la mise à niveau latérale, bord la place du niveau au ras du panneau latérale.
2 Utilisez la clé universelle pour ajuster les pieds de mise à niveau de façon à ce que la laveuse soit de niveau d'avant en arrière et latéralement, et qu'elle soit stable aux quatre coins.
3 Appuyez sur chaque coin et chaque côté pour déterminer les endroits qui nécessitent un réglage. Ajustez les pieds de mise à niveau appropriés de manière à ce que la laveuse repose solidement sur ses QUATRE pieds. Gardez les pieds de mise à niveau le plus près possible de la laveuse afi n d'optimiser le rendement de la laveuse.

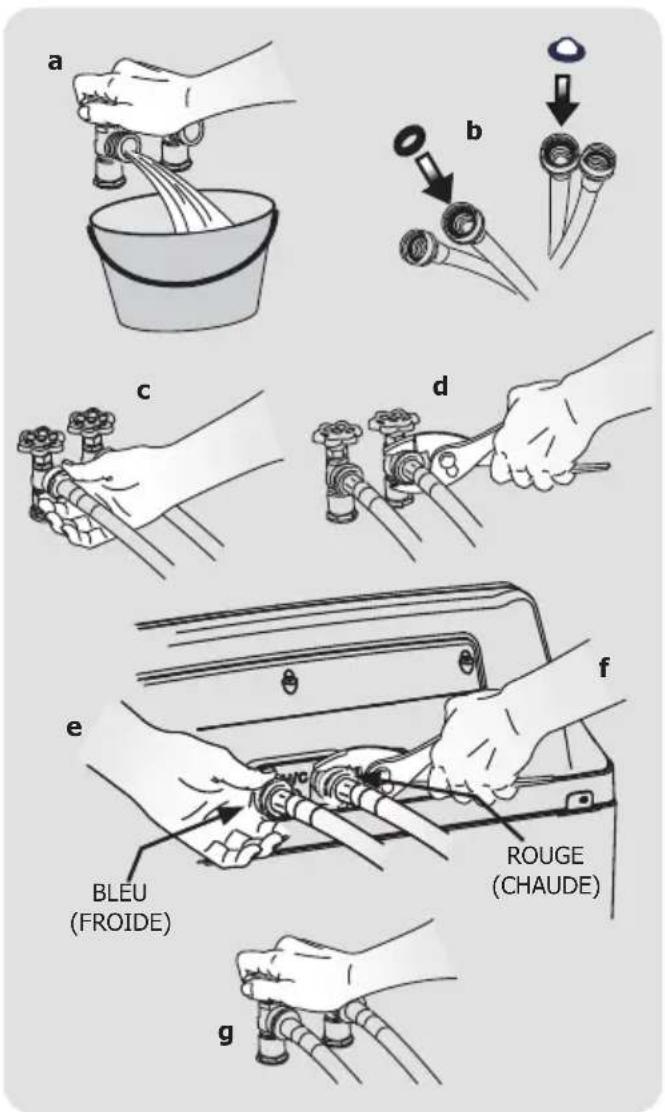

Branchement de l'entrée d'eau

1 Faites couler de l'eau chaude et froide des robinets pour purger les tuyaux d'eau, pour éliminer toute particule qui pourrait obstruer les grillages des robinets, et pour déterminer quels robinets fournissent l'eau chaude et l'eau froide.

a b c d e f g BLEU (FROIDE) ROUGE (CHAUDE)

LEM REMARQUE

Les tuyaux ne sont pas inclus avec l'achat laveuse. Voir la section «Accessoires» pour divers trousse de tuyaux d'entrée qui pourrait s'adapter à votre installation.

2 Raccordez le tuyau d'entrée d'eau CHAUDE au raccord pour l'eau CHAUDE de la laveuse et le tuyau d'entrée d'eau FROIDE au raccord pour l'eau FROIDE de la laveuse. Serrez fermement à la main. Avec des pinces, serrez chaque raccord de 2/3 de tour. Ne faussez pas le fi letage et ne serrez pas trop.
3 Branchez le tuyau d'entrée d'eau CHAUDE au robinet d'eau CHAUDE, et le tuyau d'eau d'entrée d'eau FROIDE au robinet d'eau FROIDE. Serrez fermement à la main. Avec des pinces, serrez chaque raccord de 2/3 de tour. Ne pliez pas, n'entortillez pas et ne coincez pas les tuyaux d'alimentation en eau.
4 Ouvrir les robinets et s'assurer qu'il n'y a pas de fuite.

Branchement électrique et branchement du tuyau de vidange

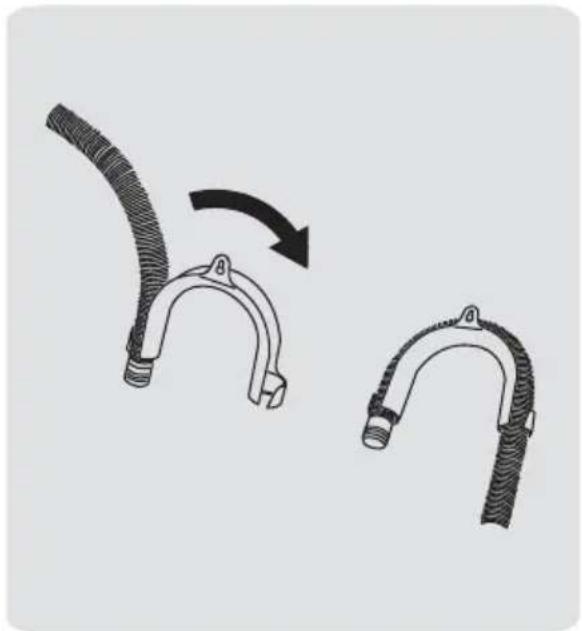

1 Placez le côté du tuyau de vidange en forme de crochet dans l'ouverture du tuyau d'évacuation. Fixez le tuyau de vidange au moyen d'une attache (incluse dans la trousse d'installation fournie) au tuyau d'évacuation, au tuyau d'entrée, à la cuve à lessive, etc. de façon à ce que le tuyau ne puisse être arraché sous la force de l'eau.

LEM REMARQUE

Le diamètre intérieur de la conduite verticale de vidange doit être d'au moins 3,2 cm (1-1/4 po). Il doit y avoir un brise-vide autour du tuyau de vidange de la conduite verticale. Un tuyau au diamètre trop petit peut entraîner un effet de siphonnage.

→ IMPORTANT

Assurez-vous que l'alimentation électrique est coupée au disjoncteur ou au boîtier de fusibles avant de brancher le cordon d'alimentation dans une prise électrique.

3 Branchez le cordon d'alimentation à la prise électrique mise à la terre.

Prise murale avec Prise murale avec mise à la terremise à la terre

Mise à la terre Ne coupez pas, n'enlevezé pas et ne mettez pas hors circuit la broche de mise à la terre de cette fiche. Cordon électrique muni d'une fiche à trois broches une fiche à t avec mise à la terre avec mise à la terre

Je coupez pas, n'enlevez pas et ne mettez pas hors rduit la broche de mise à terre de cette fiche.

4 Ouvrez l'alimentation électrique au disjoncteur ou au boîtier de fusibles.

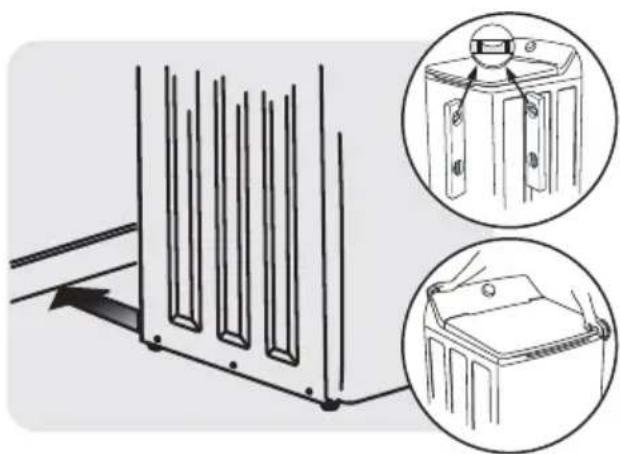

5 Faites glisser soigneusement la laveuse à son emplacement dé nitif. Véri ez à nouveau la stabilité de l'appareil. Retirez et jetez le ruban de la porte.
6 Reportez-vous au Guide d'Utilisation et d'Entretien fourni avec la laveuse. Il contient des renseignements très utiles qui vous permettent d'économiser temps et argent.
7 Faites faire un cycle complet à la laveuse. Véri ez qu'il n'y a aucune fuite et que la laveuse fonctionne correctement.
8 Pour toute question relative à l'utilisation initiale, veuillez revoir la section intitulée « Liste de véri cation avant service » de votre Guide d'utilisation et d'entretien avant d'effectuer une demande de service.
9 Laissez ces instructions à proximité de l'appareil pour vous y reporter ultérieurement.

S'il vous plaît appelez 866-233-8353 (au Canada, 800-265-8352) pour explorer les options de tuyaux d'entrée qui pourrait s'adapter à votre installation spécifiques.

CLÉ D'APPAREIL UNI VERSELLE

PIÈCE N° 137019200

UNE CLÉ D'APPAREIL UNIVERSELLE est offerte pour faciliter le réglage des pieds de sécheuse ou laveuse.

CRAYONS DE PEINTURE DE RETOUCHE\*

Crayon de retouche Blanc - PIÈCE N° 5304468812

*Il se peut que d'autres couleurs soient disponibles. Communiquez avec le marchand qui vous a vendu votre laveuse.

ATTENTION

Tout défaut d'utiliser les accessoires fabriqués ou certifiés par le fabricant pourrait entraîner des blessures, des dommages aux biens ou à la laveuse.

Pièces de rechange :

Si vous devez commander des pièces de rechange pour votre laveuse, communiquez avec le marchand qui vous a vendu votre appareil, ou reportez-vous au guide d'utilisation et d'entretien pour obtenir plus de détails.

AVERTISSEMENT

RI SQUE ÉLECTRI QUE

Étiquetez tous les fils avant de les débrancher pendant l'entretien des commandes. Des erreurs de câblage pourraient nuire au bon fonctionnement de l'appareil, et même être dangereuses. Vérifiez le bon fonctionnement de l'appareil après tout entretien.
