Caractéristiques techniques	Dimensions : 28 pouces (largeur) x 18 pouces (profondeur) x 72 pouces (hauteur)
Matériaux	Acier durable avec finition en poudre
Capacité de stockage	Étagères réglables pour un rangement flexible
Utilisation	Idéale pour le garage, l'atelier ou le stockage extérieur
Maintenance	Nettoyage régulier avec un chiffon humide; éviter les produits abrasifs
Sécurité	Verrouillage sécurisé pour protéger vos outils et équipements
Informations générales	Garantie limitée de 1 an; assemblage requis

FOIRE AUX QUESTIONS - GAGB28FDYG Gladiator

Comment assembler l'armoire Gladiator GAGB28FDYG ?

Veuillez suivre le manuel d'assemblage fourni avec le produit. Assurez-vous d'avoir tous les outils nécessaires et de suivre les étapes dans l'ordre.

Quelle est la capacité de stockage de l'armoire ?

L'armoire Gladiator GAGB28FDYG a une capacité de stockage de 28 pieds cubes.

Est-ce que l'armoire est résistante à l'humidité ?

Oui, l'armoire est conçue pour résister à l'humidité, ce qui la rend idéale pour un usage dans le garage ou l'extérieur.

Comment nettoyer l'armoire ?

Utilisez un chiffon humide avec un savon doux pour nettoyer l'extérieur. Évitez les nettoyants abrasifs qui pourraient endommager la finition.

L'armoire peut-elle être fixée au mur ?

Oui, l'armoire peut être fixée au mur pour plus de stabilité. Veuillez consulter le manuel pour les instructions d'installation.

Quelles sont les dimensions de l'armoire ?

Les dimensions de l'armoire Gladiator GAGB28FDYG sont 1,22 m de hauteur, 0,61 m de largeur et 0,46 m de profondeur.

Quelle est la garantie de l'armoire ?

L'armoire est couverte par une garantie limitée de 1 an contre les défauts de fabrication.

Comment retourner le produit en cas de problème ?

Pour retourner le produit, veuillez contacter le service client avec votre preuve d'achat et suivre les instructions de retour fournies.

Est-ce que l'armoire est facile à déplacer ?

Oui, l'armoire est équipée de roulettes pour faciliter le déplacement, mais il est recommandé de la vider avant de la déplacer.

L'armoire est-elle livrée préassemblée ?

Non, l'armoire n'est pas préassemblée. Un assemblage est nécessaire lors de la réception du produit.

MODE D'EMPLOI GAGB28FDYG Gladiator

Instructions d'assemblage

TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES

CABINET/LOCKER SAFETY ......2

PARTS 3

Spécifications d'utilisation de l'armoire .. 13

Déballage des composants

de l'armoire.... 13

Assemblage de l'armoire.... 13

Fixation des panneaux arrière .... 14

Installation des pieds de réglage

de l'aplomb ou des roulettes.... 14

Installation des étagères.... 15

Installation des portes 15

Fin de l'assemblage.... 15

ACCESSOIRES.... 15

GARANTIE 16

IT'S TIME TO RETHINK THE GARAGE.®

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

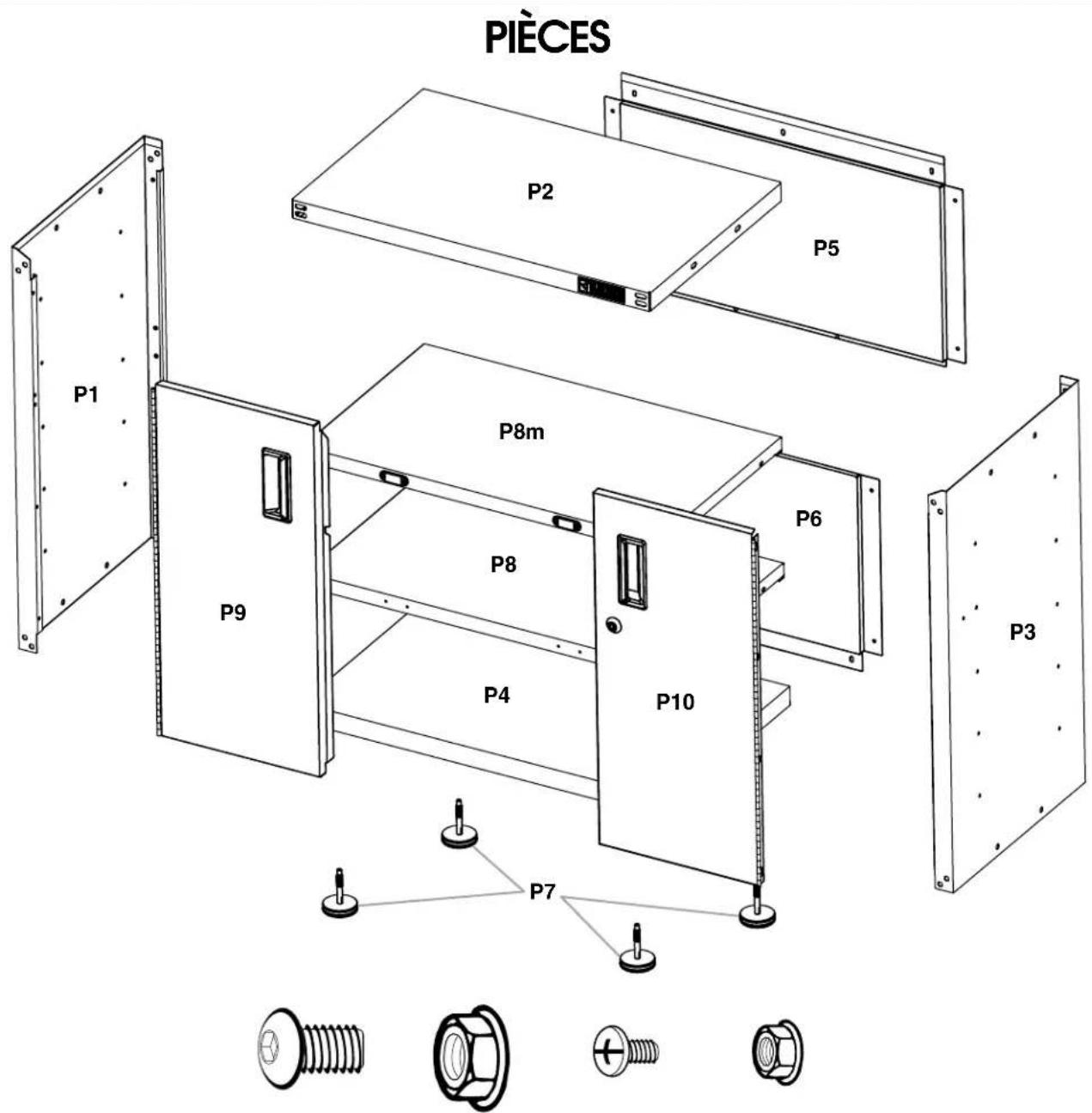

PIÈCES P2 P5 P1 P8m P6 P3 P9 P8 P4 P10 P7

F1 F2 F3b F4

INSTRUCTIONS D'ASSEMBLAGE

Spécifications d'utilisation de l'armoire

■ Le produit est conçu pour l'utilisation dans un garage.
■ Charge maximale de 45 lb (20 kg) pour chaque étagère.
■ Charge maximale de 300 lb (136 kg) pour l'armoire.

Déballage des composants de l'armoire

1. Retirer le contenu; vérifier la présence de tous les composants. Le contenu inclut une clé Allen, une clé de serrure, ainsi que toutes les pièces et attaches illustrées dans la section "Pièces".
2. Jeter/recycler tous les matériaux d'emballage.

Assemblage de l'armoire

F1 F2

F1 Vis Allen de 516 " (24)

F2 Écrou à embase de 5/16" (24)

Rassembler les outils nécessaires avant de commencer l'installation.

Outillage nécessaire :

Clé de 1/2"

■ Tournevis Phillips

■ Clé de 38 "

■ Pince

Clé de 11/32"

Niveau

Outils fournis :

Clé Allen

Clé

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT :

■ La participation de deux personnes peut être nécessaire pour l'assemblage.
■ Lors de l'assemblage de l'armoire, placer vers le haut les rives comportant les trous.
■ Si vous assemblez l'armoire sur le plancher, serrer les huit boulons de coin, deux à chaque angle, après avoir placé l'armoire en position verticale.

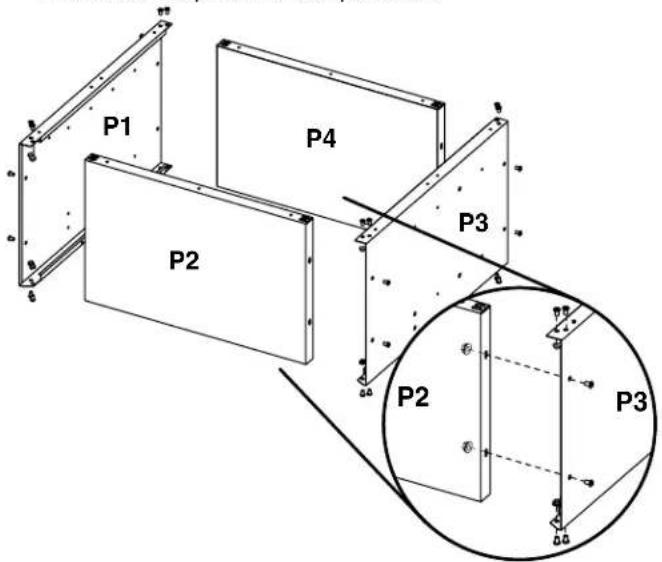

1. Placer un panneau latéral (P1) sur une surface ferme plane; la rive comportant des trous doit être orientée vers le haut.
2. Insérer le panneau supérieur (P2) entre les rives du panneau latéral (P1).

REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.

1. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser les vis Allen (F1) et les écrous à embase de 516 " (F2) - voir l'illustration. Ne pas serrer complètement.
2. Positionner le panneau latéral (P3); le panneau supérieur (P2) doit se trouver entre les rives du panneau latéral (P3).
3. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P3) - utiliser les vis Allen (F1) et les écrous à embase de 516 " (F2) - voir l'illustration. Ne pas serrer complètement.
4. Insérer le bas de l'armoire (P4) entre les rives des panneaux latéraux (P1 et P3).

REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.

1. Aligner les trous; connecter le panneau du bas (P4) avec les panneaux latéraux (P1 et P3) - utiliser les vis Allen (F1) et les écrous à embase de 5/16" (F2) pour chaque côté - voir l'illustration. Ne pas serrer complètement.

P1 P4 P2 P3 P2 P3

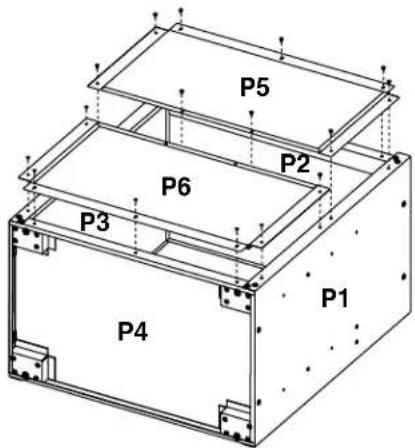

Fixation des panneaux arrière

F3b

F3b Vis Phillips (16 - noires)

1. Aligner le panneau inférieur arrière (P6) avec les trous du bas de l'armoire (P4). À l'aide des vis Phillips (F3b), fixer le panneau arrière (P6) sur le panneau du bas (P4) et les panneaux latéraux (P1 et P3) tel qu'illustré. Ne pas complètement serrer les vis.

2. Aligner le panneau arrière (P5) avec les trous du sommet (P2). Utiliser les vis Phillips (F3b) pour assujettir le panneau arrière (P5) avec le panneau supérieur (P2) et les panneaux latéraux (P1 et P3) - voir l'illustration. Ne pas complètement serrer les vis.
   REMARQUE : Le panneau arrière (P5) chevauchera légèrement le panneau arrière (P6).

3. Utiliser les vis Phillips (F3b) pour assujettir le panneau arrière supérieur (P5) avec le panneau arrière inférieur (P6) - voir l'illustration.

P5 P2 P6 P3 P4 P1

1. Serrer complètement toutes les vis du panneau arrière - commencer par les côtés et poursuivre avec le sommet, le milieu de l'armoire et le fond.
2. Utiliser la clé Allen (fournie) pour serrer complètement tous les boulons et écrous de l'armoire.

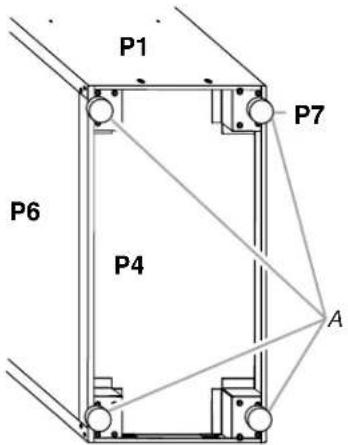

Installation des pieds de réglage de l'aplomb ou des roulettes

L'armoire à outils modulaire Gladiator® peut être utilisée comme armoire stationnaire ou roulante.

IMPORTANT : Si l'on décide d'installer les roulettes sur l'armoire, voir les instructions d'installation fournies avec le kit de roulettes. Installation des pieds de nivellement :

1. Placer l'armoire en appui sur un côté.

2. Visser un pied de réglage de l'aplomb (P7) dans chacun des quatre écrous situés dans les angles de l'armoire - voir l'illustration.

P1 P7 P6 P4 A

A. Pieds de réglage de l'aplomb

1. Placer l'armoire à la verticale.

2. Si ce n'est pas déjà effectué, serrer les deux boulons de chaque angle à l'avant du cadre de l'armoire. Serrer complètement tous les boulons et écrous de l'armoire.

Installation des étagères

F3b F4

F3b Vis Phillips (8 - noires) F4 Petit écrou à embase (8)

IMPORTANT :

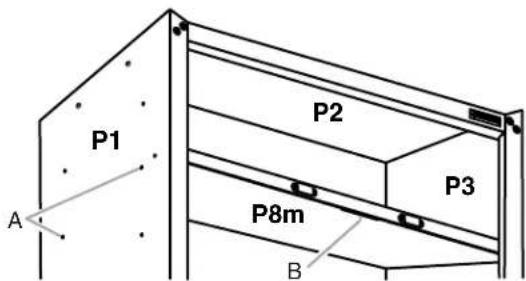

■ Installer l'étagère (P8m) dans l'armoire de façon à ce que la rive longue comportant l'aimant soit orientée vers l'avant de l'armoire.

■ Utiliser les deux trous indiqués pour installer l'étagère (P8m) de façon à ce que les portes puissent se verrouiller.

■ Pour l'installation de l'étagère (P8), on peut utiliser n'importe lesquelles des autres paires de trous dans les côtés de l'armoire.

1. Aligner les trous sur l'étagère avec les trous illustrés.

2. Utiliser les vis Phillips (F3b) et petits écrous à embase (F4) sur chaque côté pour assujettir l'étagère (P8m) sur les panneaux latéraux (P1 et P3).

P1 A P2 P3 P8m B

A. Trous pour installation de l'étagère B. Rainure dans l'étagère

1. Placer l'étagère (P8) de manière à ce que les trous aux extrémités soient alignés avec les trous de fixation choisis dans les panneaux latéraux de l'armoire (P1 et P3).

2. Utiliser les vis Phillips (F3b) et petits écrous à embase (F4) de chaque côté pour assujettir l'étagère sur les panneaux latéraux (P1 et P3).

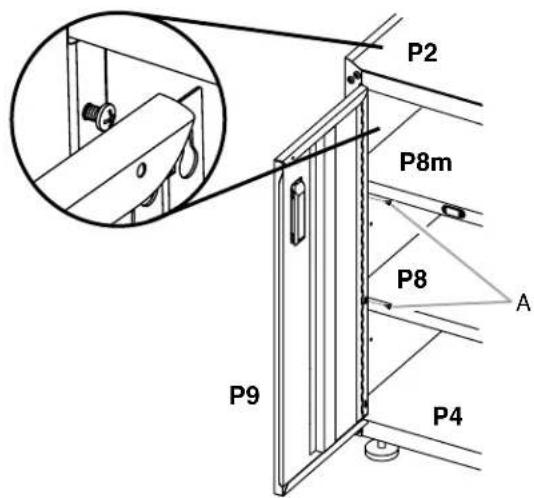

Installation des portes

F3b
F3b Vis Phillips (8 - noires)

Les charnières de porte sont conçues avec les encoches en forme de trous de serrure en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.

1. Engager les vis Phillips (F3b) dans les trous supérieurs et inférieurs de chaque côté de l'armoire.
2. Suspendre la porte de droite (P7) aux vis supérieures et inférieures puis serrer à la main.
3. Insérer les deux vis du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main.

P2 P8m P8 A P9 P4

1. Répéter les étapes 2 et 3 pour installer la porte de gauche (P8).

2. Aligner les portes et serrer complètement les vis.

Fin de l'assemblage

1. S'assurer qu'il y a un boulon ou une vis dans chaque trou du cadre de l'armoire.
2. Déplacer l'armoire jusqu'à son emplacement d'installation final.
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la hauteur des pieds de réglage de l'aplomb (P7) pour établir l'aplomb de l'armoire (rotation vers la gauche pour soulèvement ou rotation vers la droite pour abaissement).
4. Si les portes ne sont pas alignées, desserrer les vis fixant la charnière sur l'armoire.
5. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.

ACCESSOIRES

Pour commander les accessoires énumérés ci-dessous ou faire une demande concernant d'autres accessoires disponibles, appeler au 1-866-342-4089 ou contacter un vendeur autorisé de produits Gladiator. Au Canada, composer le 1-800-807-6777.

Surface de travail VersaTop™

Commander la pièce n° GAVT18SPSX

GARANTIE DE L'ARMOIRE À OUTILS MODULAIRE EN ACIER DE GLADIATOR® GARAGEWORKS

GARANTIE LIMITÉE DE DIX ANS

Pendant dix ans à compter de la date d'achat, lorsque l'armoire à outils modulaire en acier est utilisée et entretenue conformément aux instructions jointes à ou fournies avec le produit, Gladiator ^® GarageWorks paiera pour la réparation ou le remplacement du produit ou pièces défectueux pour corriger les vices de matériaux ou de fabrication.

Gladiator® GarageWorks ne paiera pas pour :

1. Les appels de service pour rectifier l'installation de tout produit Gladiator ^® GarageWorks ou pour expliquer comment l'utiliser ou l'installer.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par accident, mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, négligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.
4. Des réparations ou des remplacements lorsque le produit est utilisé autrement que pour une utilisation normale, unifamiliale, comme dans un environnement commercial ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparence - éraflures, traces de choc ou fissures - n'affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pièces ou le produit de rechange pour les produits Gladiator ^® GarageWorks qui sont utilisés en dehors des États-Unis ou du Canada.
7. Au Canada, les frais de déplacement ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'œuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions d'assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, caisses et autres accessoires Gladiator® GarageWorks utilisés avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Clés ou mécanisme de verrouillage de rechange.
12. Perte du contenu du produit due à vol, incendie, inondation, accident ou catastrophe naturelle.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES PROLONGÉES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT EXCLUES DE LA PRÉSENTE GARANTIE, ET CE DANS LES LIMITES AUTORISÉES PAR LA LOI. TOUTE GARANTIE IMPLICITE POUVANT ÊTRE IMPOSÉE PAR LA LOI EST LIMITÉE À UN AN, OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. CERTAINES JURIDICTIONS NE PERMETTENT PAS LA LIMITATION OU L'EXCLUSION DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER; PAR CONSÉQUENT LES LIMITATIONS OU EXCLUSIONS STIPULÉES DANS LES PRÉSENTES PEUVENT NE PAS VOUS ÊTRE APPLICABLES. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Gladiator® GarageWorks autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, appelez le Centre pour l'eXpérience de la clientèle de Gladiator® GarageWorks au 1-866-342-4089 (sans frais), de n'importe où aux E.-U. Au Canada, contactez votre compagnie de service désignée par Whirlpool Canada LP ou composez le 1-800-807-6777.

Aux États-Unis, Gladiator® GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator® GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 0B7. 12/09

Conservez ce manuel et votre reçu de vente pour référence ultérieure. Pour l'entretien sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre armoire à outils modulaire en acier pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l'arrière du produit.

Nom du marchand

Adresse

Numéro de téléphone

Numéro de modèle

Numéro de série

Date d'achat_
