MANUAL DE USUARIO GAGB28FDYG Gladiator

ARMARIO MODULAR DE ACERO PARA HERRAMIENTAS, PARA PARED - PUERTA COMPLETA

Instrucciones de ensamblaje

ARMOIRE À OUTILS MODULAIRE EN ACIER - PORTE PLEINE

SEGURIDAD DEL ARMARIO .....7

PIEZAS 8

INSTRUCCIONES DE ENSAMBLAJE .....8

Requisitos de uso del armario....8

Desempaque las piezas del armario .....8

Ensamble el armario 8

Sujete los paneles posteriores .....9

Instalación de las patas

niveladoras o ruedecillas .....9

Instalación de los estantes .....10

Instalación de las puertas....10

Complete el ensamblaje .....10

ACCESORIOS....10

GARANTÍA 11

SÉCURITÉ DE L'ARMOIRE.... 12

PIÈCES 13

INSTRUCTIONS D'ASSEMBLAGE ..... 13

ES TIEMPO DE VOLVER A PENSAR EN EL GARAGE.™

LE GARAGE REPENSÉ.™

CABINET/LOCKER SAFETY

SEGURIDAD DEL ARMARIO

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

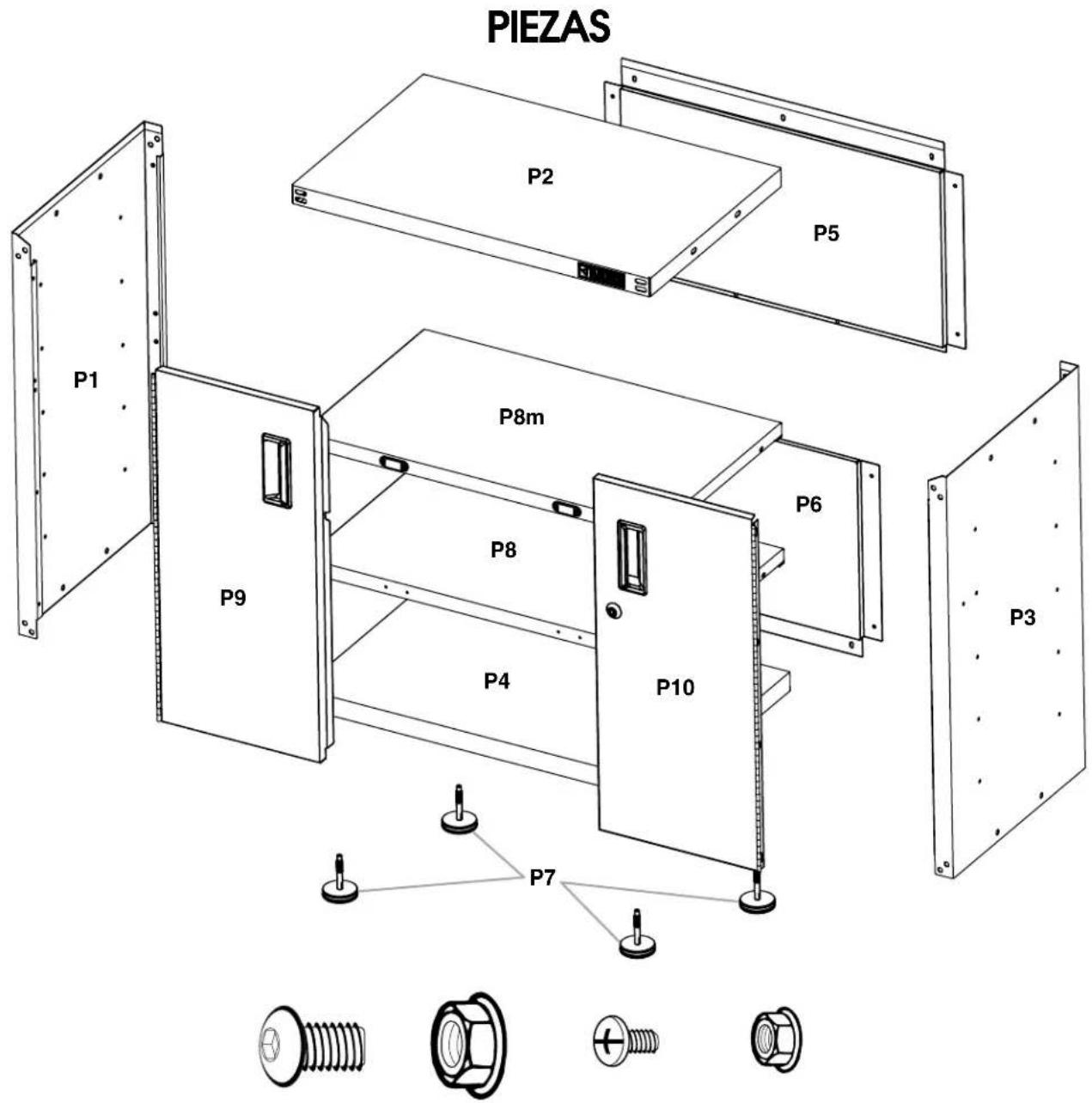

PIEZAS P2 P5 P1 P8m P6 P3 P9 P8 P4 P10 P7

F1 F2 F3b F4

INSTRUCCIONES DE ENSAMBLAJE

Requisitos de uso del armario

■ Diseñado para usarse en un garage.
■ El límite de peso máximo es de 45 lbs (20 kg) para cada estante.
■ El límite de peso máximo es de 300 lbs (136 kg) para el armario.

Desempaque las piezas del armario

1. Quite y verifique el contenido. Se incluye una llave Allen, una llave y las piezas y sujetadores que se muestran en "Piezas".
2. Deshágase de todos los materiales de embalaje o recíclelos.

Ensamble el armario

F1 F2

F1 Perno Allen de 516 " (24)

F2 Tuerca de reborde de 5/16" (24)

Reúna las herramientas necesarias antes de comenzar la instalación.

Herramientas necesarias:

■ Llave de tuercas de 1/2"

■ Destornillador Phillips

■ Llave de tuercas de 38 "

■ Pinzas

■ Llave de tuercas de 1 ^1/32 "

Nivel

Herramientas suministradas:

■ Llave Allen ■ Llave

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover, ensamblar o instalar el armario.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

IMPORTANTE:

■ Tal vez se necesiten dos personas para completar el ensamble.
■ A medida que ensambla el armario, asegúrese de que los bordes con orificios estén mirando hacia arriba.
■ Si usted está ensamblando el armario sobre el piso, ajuste los ocho pernos frontales de la esquina, dos en cada esquina, después de poner el armario en posición vertical.

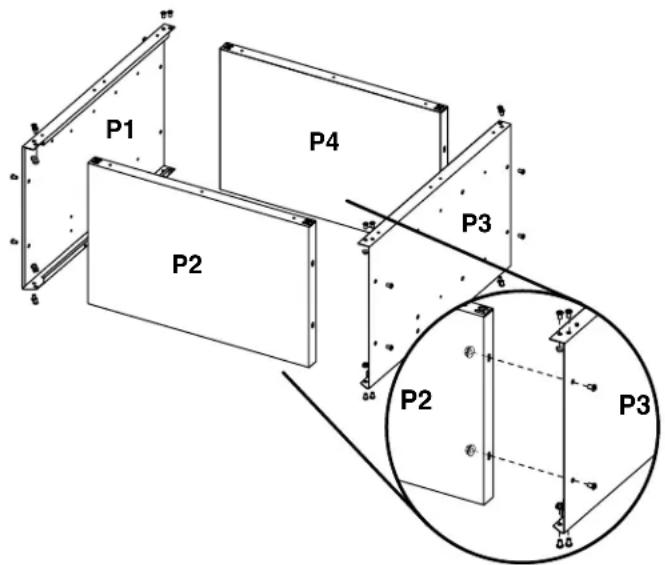

1. Coloque el panel lateral (P1) sobre una superficie plana y firme de manera que el extremo con orificios quede mirando hacia arriba, como se muestra.
2. Inserte la parte superior del armario (P2) entre los extremos del panel lateral (P1).
NOTA: Asegúrese de que los bordes con orificios estén mirando hacia arriba.
3. Alinee los orificios y sujete la parte superior (P2) al panel lateral (P1) usando pernos Allen (F1) y tuercas de reborde de 516 " (F2), como se muestra. No los apriete completamente.
4. Coloque el panel lateral (P3) de manera que la parte superior del armario (P2) quede entre los extremos del panel lateral (P3).
5. Alinee los orificios y sujete la parte superior (P2) a la parte lateral (P3) usando pernos Allen (F1) y tuercas de reborde de 516 " (F2), como se muestra. No los apriete completamente.
6. Inserte la parte inferior del armario (P4) entre los bordes de los paneles laterales (P1 y P3).
NOTA: Asegúrese de que los bordes con orificios estén mirando hacia arriba.
7. Alinee los orificios y fije la parte inferior (P4) a los paneles laterales (P1 y P3) usando los pernos Allen (F1) y tuercas de reborde de 516 " (F2) para cada lado, como se muestra. No los apriete completamente.

P1 P4 P2 P3 P2 P3

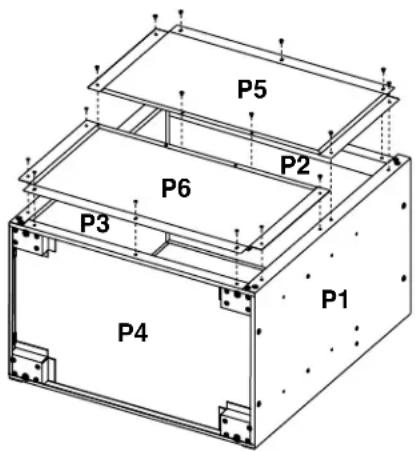

Sujete los paneles posteriores

F3b

F3b Tornillo Phillips (16 - negro)

1. Alinee el panel posterior inferior (P6) con los orificios en la parte inferior del armario (P4). Sujete el panel posterior (P6) a la parte inferior (P4) y a los lados (P1 y P3) usando tornillos Phillips (F3b), como se muestra. No atornille completamente los tornillos.
2. Alinee el panel posterior superior (P5) con los orificios en la parte superior del armario (P2). Sujete el panel posterior (P5) a la parte superior (P2) y los lados (P1 y P3) usando tornillos Phillips (F3b), como se muestra. No apriete completamente los tornillos.

NOTA: El panel posterior superior (P5) va a sobrepasar ligeramente el panel posterior inferior (P6).

1. Sujete el panel posterior superior (P5) al panel posterior inferior (P6) usando tornillos Phillips (F3b), como se muestra.
2. Apriete por completo todos los tornillos del panel posterior, comenzando por los lados y siguiendo por la parte superior, del medio e inferior.

P5 P2 P6 P3 P4 P1

1. Apriete por completo todos los pernos y tuercas del armario con la llave Allen (provista).

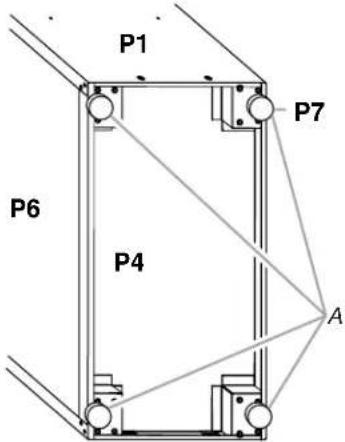

Instalación de las patas niveladoras o ruedecillas

El armario modular Gladiator ^® ha sido diseñado para estar fijo o para rodar sobre ruedecillas.

IMPORTANTE: Si decide instalar las ruedecillas en el armario, vea las instrucciones de instalación incluidas con el juego de ruedecillas (provisto).

Para instalar las patas niveladoras:

1. Coloque el armario de costado.

2. Atornille una pata niveladora (P7) en cada una de las cuatro tuercas con remache que están ubicadas en las esquinas del armario, como se muestra.

P1 P7 P6 P4 A

A. Patas niveladoras

1. Coloque el armario en posición vertical.

2. Si aún no lo ha hecho, asegure los dos pernos que están en la esquina frontal del marco del armario. Apriete por completo todos los pernos y las tuercas del armario.

Instalación de los estantes

F3b F4
F3b Tornillo Phillips (8 - negro) F4 Tuerca de reborde pequeña (8)

IMPORTANTE:

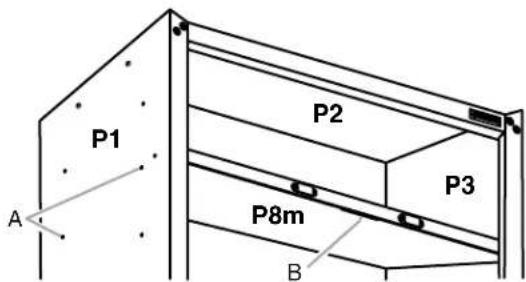

■ Instale el estante (P8m) en el armario de manera que el borde largo con imanes esté mirando hacia el frente del armario.
■ Use el par de orificios indicado para instalar el estante (P8m) de manera que se aseguren las puertas.
■ Puede instalarse el estante (P8) usando cualquiera de los otros pares de orificios a los lados del armario.
1. Alinee los orificios del estante con el par de orificios que se muestran.
2. Fije el estante (P8m) a los lados del armario (P1 y P3) usando tornillos Phillips (F3b) y tuercas de reborde pequeñas (F4) por cada lado.

P1 P2 P3 A P8m B

A. Orificios para instalar el estante
B. Ranura en el estante para la cerradura

1. Coloque el estante (P8) de manera que los orificios de los extremos estén alineados con el conjunto deseado de orificios a los lados del armario (P1 y P3).
2. Fije el estante a los lados del armario (P1 y P3) usando dos tornillos Phillips (F3b) y dos tuercas de reborde pequeñas (F4) por cada lado.

Instalación de las puertas

F3b
F3b Tornillo Phillips (8 - negro)

Las bisagras de la puerta se han diseñado con bocallaves en la parte superior e inferior, de modo que la puerta cuelgue en el armario mientras que usted coloca los tornillos.

1. Empiece colocando tornillos Phillips (F3b) en los orificios en la parte superior e inferior, a cada lado del armario.
2. Cuelgue la puerta del lado derecho (P7) de los tornillos superiores e inferiores y apriételos a mano.
3. Inserte los dos tornillos del medio en el armario, a través de la bisagra de la puerta, y apriételos a mano.

P2 P8m P8 A P9 P4

A. Tornillos Phillips (F3b)

1. Repita los pasos 2 y 3 para fijar la puerta izquierda (P8).
2. Alinee las puertas y apriete los tornillos por completo.

Complete el ensamblaje

1. Asegúrese de que haya un perno o un tornillo en cada orificio del marco del armario.
2. Mueva el armario a su ubicación final.
3. Coloque un nivel en la parte interior del estante y, si es necesario, nivele el armario ajustando la altura de las patas niveladoras (P7). Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla.
4. Si las puertas no están alineadas, afloje todos los tornillos que sujetan la bisagra de la puerta al armario.
5. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.

ACCESORIOS

Para pedir los accesorios que se indican a continuación, o para averiguar acerca de otros accesorios disponibles, llame al

1-866-342-4089 o póngase en contacto con su distribuidor autorizado para la marca Gladiator. En Canadá, llame al 1-800-807-6777.

Superficie de trabajo VersaTop™

Pida la pieza número GAVT18SPSX

GARANTÍA DEL ARMARIO MODULAR DE ACERO PARA HERRAMIENTAS GLADIATOR® GARAGEWORKS

GARANTÍA LIMITADA DE DIEZ AÑOS

Durante diez años a partir de la fecha de compra, siempre y cuando se le dé al armario modular de acero para herramientas un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Gladiator® GarageWorks pagará por el reemplazo o la reparación del producto o las piezas defectuosos para corregir defectos en los materiales o en la mano de obra.

Gladiator® GarageWorks no pagará por:

1. Visitas de servicio técnico para corregir la instalación de cualquier producto de Gladiator® GarageWorks o para enseñarle a usarlo o instalarlo.
2. Daños causados por mal manejo o envío inapropiado de productos o productos dañados por accidente, uso indebido, abuso, incendio, inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modificación o maltrato.
3. Costo de envío o flete para entregar productos de repuesto o para devolver productos defectuosos.
4. Reparaciones o reemplazo cuando su producto ha sido empleado para fines ajenos al uso doméstico normal en la casa de una familia, tal como uso en un lugar comercial, o se haya tratado de alguna manera en contra de las instrucciones de instalación incluidas con el producto.
5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras que no afecten la capacidad estructural o de funcionamiento del producto.
6. Piezas o productos de repuesto de productos Gladiator ^® GarageWorks que se empleen fuera de los Estados Unidos o Canadá.
7. En Canadá, gastos de viaje o de transporte para clientes que residen en zonas distantes.
8. Cualquier gasto de mano de obra durante el período de la garantía limitada.
9. Daños causados por la carga indebida que exceda del peso máximo especificado que se detalla en las instrucciones de ensamblaje provistas con el producto, incluyendo la sobrecarga de ganchos, canastas, estantes, armarios y otros accesorios de Gladiator® GarageWorks usados con este producto.
10. Superficies dañadas debido a la interacción química que dé como resultado la corrosión de pintura o de metal.
11. Mecanismo de traba o llaves de reemplazo.
12. Pérdida del contenido del producto debida a robo, incendio, inundación, accidente o actos fortuitos.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO EN LA MEDIDA QUE CORRESPONDA LAS GARANTÍAS DE COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SON EXCLUIDAS EN LA MEDIDA EN QUE SEA LEGALMENTE PERMISIBLE. TODA GARANTÍA QUE SEA IMPUESTA POR LEY SERÁ LIMITADA A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS LIMITACIONES O EXCLUSIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de Gladiator® GarageWorks para determinar si corresponde otra garantía.

Si necesita servicio, llame al Centro para la eXperiencia del cliente de Gladiator® GarageWorks, 1-866-342-4089 (gratuito), desde cualquier lugar de los EE.UU. En Canadá, póngase en contacto con su compañía de servicio designada de Whirlpool Canada LP o llame al 1-800-807-6777.

En los Estados Unidos, Gladiator® GarageWorks significa Whirlpool Corporation, Benton Harbor, Michigan 49022. En Canadá, Gladiator® GarageWorks significa Whirlpool Canada LP, Mississauga, ON L5N 0B7. 1/10

Guarde este libro y su comprobante de compra juntos para referencia futura. Usted deberá proporcionar el comprobante de la compra o una fecha de instalación para obtener servicio bajo la garantía.

Escriba la siguiente información acerca del armario modular de acero para herramientas para ayudarle mejor a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie que está ubicada en la parte posterior del producto.

Nombre del distribuidor

Dirección

Número de teléfono

Número de modelo

Número de serie

Fecha de compra
