FD32HW - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuteur électrique à ressort
Marque	Intermatic
Modèle	FD32HW
Alimentation	120-277 V~, 50/60 Hz
Courant nominal	20 A 125 V~, 10 A 277 V~, 2 CV 250 V~
Type de contact	SPDT / DPST (selon câblage)
Durée de cycle	Jusqu'à 12 heures (réglage manuel)
Fonctions principales	Minuterie automatique, shuntage (position arrêt)
Installation	Dans un coffret électrique standard de 6,35 cm de profondeur
Dimensions (approx.)	Environ 10 x 10 x 6 cm (sans plaque)
Poids (approx.)	150 g
Matière du boîtier	Plastique résistant
Température de fonctionnement	-10°C à 40°C
Humidité admissible	85% HR sans condensation
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas utiliser pour des applications critiques (UV, sauna, etc.)
Conformité	Certifié UL (États-Unis)
Garantie	Garantie totale, retour au vendeur ou réclamation en ligne
Pièces détachées disponibles	Bouton, plaque de cadran, écrou (accessoires standard)
Remarque	Utiliser exclusivement des conducteurs en cuivre

FOIRE AUX QUESTIONS - FD32HW INTERMATIC

Comment installer le minuteur Intermatic FD32HW ?

Coupez d'abord le courant au disjoncteur. Retirez la plaque murale existante. Dénudez les fils sur 1,25 cm et insérez-les sous les bornes à vis (cuivre uniquement). Fixez le minuteur dans un coffret électrique standard de 6,35 cm de profondeur en respectant le repère 'TOP'. Replacez la plaque de cadran en alignant 'OFF' avec 'TOP' et serrez l'écrou.

Comment régler la durée de fonctionnement ?

Tournez le bouton vers la droite jusqu'à l'heure souhaitée. Le minuteur s'arrêtera automatiquement à la fin de la période choisie. Pour un arrêt immédiat, tournez le bouton vers la gauche en position 'OFF' (modèles avec fonction de shuntage).

Quels types d'appareils puis-je commander avec ce minuteur ?

Il peut commander l'éclairage, la ventilation, la climatisation, les cafetières électriques, et d'autres charges résistives ou inductives dans les limites de puissance (max 20 A 125 V~, 10 A 277 V~, 2 CV). Ne pas utiliser pour des applications critiques comme les lampes UV ou saunas.

Comment câbler le minuteur en configuration trois voies ?

Pour une commande à trois voies (SPDT), utilisez deux minuteurs ou un minuteur et un interrupteur trois voies. Suivez le schéma de câblage : ligne 1 et ligne 2 aux bornes communes, charge sur la borne de charge. Assurez-vous que le neutre est connecté directement à la charge.

Que faire si le minuteur ne s'arrête pas à la fin du cycle ?

Vérifiez que le bouton est correctement enfoncé et que l'indicateur est centré sur 'OFF'. Si le problème persiste, le mécanisme à ressort peut être usé. Consultez la garantie ou remplacez l'appareil.

Puis utiliser ce minuteur pour un moteur de pompe ?

Oui, à condition que la puissance du moteur ne dépasse pas 2 CV sous 250 V~ (ou 1 CV sous 125 V~). Pour les moteurs de grande puissance, utilisez le câblage DPST qui commute les deux phases.

Comment nettoyer le minuteur ?

Débranchez l'alimentation. Nettoyez le boîtier et la plaque de cadran avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez que de l'eau pénètre à l'intérieur.

Quelle est la profondeur minimale du coffret électrique ?

Le coffret doit avoir une profondeur minimale de 6,35 cm (2,5 pouces) pour accueillir le minuteur. Utilisez un coffret standard pour un ou plusieurs interrupteurs.

Le minuteur fonctionne-t-il en 50 Hz ?

Oui, il est spécifié pour 50/60 Hz. Il fonctionnera correctement sur les réseaux 50 Hz, mais la précision du ressort peut légèrement varier. Vérifiez les réglages de temps.

Où puis-je trouver des pièces de rechange ?

Les pièces comme le bouton, l'écrou et la plaque de cadran sont disponibles chez les revendeurs Intermatic ou sur le site officiel. Contactez le support technique au 815-675-7000 ou via www.intermatic.com.

MODE D'EMPLOI FD32HW INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.O COMmutation tridirectionnelle CHARGE 1 CHARGE 1 TEMPORISATEUR CHARGE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

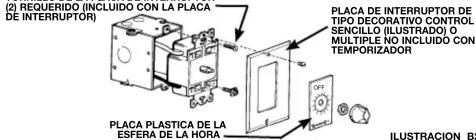

TORNILLO DE LA PLACA DE INTERRUPTOR

(2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2
