FD15MHW - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuteur électrique temporisé à ressort
Marque	Intermatic
Modèle	FD15MHW
Tension nominale	120-277 V~ 50/60 Hz
Intensité nominale maximale	20 A (125 V~), 10 A (277 V~)
Puissance moteur	1/2 CV (125 V~), 2 CV (250 V~)
Charge tungstène	7 A (125 V~)
Type d'action	SPDT ou DPST selon câblage
Fonction de temporisation	Automatique : tourner le bouton pour régler la durée
Fonction de maintien (override)	Sur modèles "blocage" : tourner à gauche pour maintien ON
Profondeur minimale du boîtier	6,35 cm
Type de montage	Encastré dans boîtier mural standard
Applications	Éclairage, ventilation, climatisation, pompes, moteurs
Matériau du boîtier	Plastique (cadran), métal (bornes et vis)
Conducteurs autorisés	Cuivre uniquement
Garantie	Garantie totale, retour au vendeur ou réclamation en ligne
Pays d'origine	États-Unis (marque Intermatic)

FOIRE AUX QUESTIONS - FD15MHW INTERMATIC

Comment installer le temporisateur FD15MHW ?

Coupez le courant au disjoncteur. Retirez l'interrupteur existant. Dénudez les fils sur 1,25 cm. Insérez les fils sous les bornes à vis fournies et serrez fermement. Montez le temporisateur dans un boîtier mural standard de 6,35 cm de profondeur minimum en respectant le repère TOP. Fixez avec les vis longues fournies.

Comment régler la temporisation ?

Tournez le bouton vers la droite jusqu'à l'heure souhaitée. Le temporisateur coupe automatiquement l'alimentation à la fin de la période programmée. Pour les modèles SPDT à action inversée, la charge est mise sous tension en fin de cycle.

Puis-je utiliser ce temporisateur pour un éclairage tri-directionnel ?

Oui, le modèle FD15MHW peut être câblé en configuration SPDT pour une commutation tri-directionnelle avec un autre temporisateur ou un interrupteur tri-directionnel. Consultez le schéma dans la notice.

Quelle est la fonction 'override' ou 'blocage' ?

Sur les modèles à blocage, tourner le bouton vers la gauche (sens OFF) maintient le circuit fermé (ON) en permanence, jusqu'à ce que vous rameniez manuellement le bouton sur OFF. Cela permet de shunter la temporisation.

Quelles sont les charges électriques supportées ?

Le temporisateur supporte jusqu'à 20 A sous 125 V~, 10 A sous 277 V~, et 7 A en charge tungstène sous 125 V~. Pour les moteurs : 1/2 CV sous 125 V~ et 2 CV sous 250 V~.

Puis-je utiliser ce temporisateur pour un sauna ou lampe UV ?

Non, la notice déconseille formellement toute application où un minutage imprécis pourrait avoir des conséquences graves, comme les lampes à rayons ultraviolets ou les saunas.

Le temporisateur est-il compatible avec une plaque décorative ?

Oui, pour les modèles FD, utilisez une plaque murale standard pour interrupteur à bascule ou de type décoratif. Fixez-la avec les vis fournies avec la plaque, sans trop serrer. Le bouton dépasse à travers la plaque.

Comment nettoyer le temporisateur ?

Débranchez l'alimentation. Nettoyez le cadran et le boîtier avec un chiffon doux légèrement humide. N'utilisez pas de solvants ni de produits abrasifs.

Que faire si le temporisateur ne fonctionne pas ?

Vérifiez d'abord que le courant est rétabli. Assurez-vous que les fils sont correctement serrés sous les bornes. Vérifiez le disjoncteur. Si le problème persiste, contactez le service après-vente Intermatic.

Où trouver les pièces de rechange ?

Les pièces de rechange (bouton, cadran, bornes) sont disponibles auprès du revendeur ou via le site Intermatic. Vous pouvez également retourner l'appareil sous garantie pour réparation.

MODE D'EMPLOI FD15MHW INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

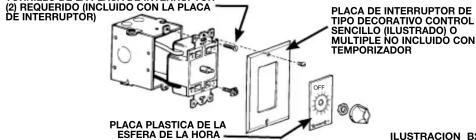

TORNILLO DE LA PLACA DE INTERRUPTOR
