Type de produit	Minuteur électrique à ressort
Marque	Intermatic
Modèle	FD15MC
Tension nominale	125 V / 250 V AC, 50/60 Hz
Courant nominal maximal	20 A à 125 V, 10 A à 250 V, 10 A à 277 V
Puissance maximale	2 CV à 125 V, 2 CV à 250 V
Type de contact	SPST, SPDT ou DPST selon câblage
Installation	Boîtier mural standard de 6,35 cm de profondeur minimum
Fonctions	Minuterie à ressort avec arrêt automatique ; fonction shunt possible
Utilisation typique	Éclairage, ventilation, climatisation
Précautions d'usage	Ne pas utiliser pour applications critiques (UV, saunas, etc.)
Matériaux	Plastique (cadran, plaque)
Poids approx.	0,2 kg
Dimensions approx.	7 x 7 x 5 cm
Garantie	1 an limitée
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Couper le courant avant installation
Accessoires inclus	Vis, écrous, plaque de cadran (selon variante)
Réparabilité	Remplacement conseillé ; aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - FD15MC INTERMATIC

Comment installer le minuteur FD15MC ?

Coupez le courant au disjoncteur. Retirez l'interrupteur existant. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis et serrez. Fixez le minuteur dans un boîtier mural standard de 6,35 cm de profondeur en alignant le repère TOP. Remettez la plaque de cadran et l'écrou. Rétablissez le courant.

Quelle est la tension et le courant maximum supportés ?

Le FD15MC supporte jusqu'à 20 A à 125 V, 10 A à 250 V et 10 A à 277 V en courant alternatif 50/60 Hz. La puissance maximale est de 2 CV à 125 V et 2 CV à 250 V.

Puis-je utiliser ce minuteur pour des lampes UV ou un sauna ?

Non, ce minuteur ne doit pas être utilisé pour des applications où un minutage imprécis pourrait avoir des conséquences graves comme les lampes UV ou les saunas. Il est conçu pour l'éclairage, la ventilation et la climatisation.

Comment fonctionne le minuteur à ressort ?

Tournez le bouton à droite jusqu'à la durée souhaitée. Le minuteur mettra automatiquement la charge hors tension à la fin de la période. Certains modèles permettent un shunt (maintien sous tension) en tournant à gauche.

Le minuteur peut-il être utilisé en commutateur trois points ?

Oui, les modèles SPDT peuvent être câblés en tridirectionnel (avec un autre interrupteur) ou en action inversée. Suivez le schéma de câblage fourni dans la notice.

Que faire si le minuteur ne tient pas la durée programmée ?

Vérifiez que le ressort n'est pas bloqué. Tournez le bouton complètement à droite pour armer le ressort. Si le problème persiste, le mécanisme interne peut être défectueux ; contactez le service après-vente.

Quelles plaques murales sont compatibles ?

Pour le modèle FD15MC, utilisez une plaque standard pour interrupteur à bascule ou décorative non fournie. Fixez-la avec les vis adaptées ou l'écrou fourni selon le type.

Puis-je utiliser ce minuteur avec un moteur ?

Oui, pour les moteurs de grande puissance (pompes, etc.), vérifiez que la puissance nominale ne dépasse pas 2 CV. Utilisez le câblage DPST si nécessaire.

Comment nettoyer le minuteur ?

Débranchez l'appareil ou coupez le courant. Nettoyez le boîtier et le cadran avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou liquides.

Que couvre la garantie d'un an ?

La garantie couvre les défauts de matériau ou de fabrication. Elle ne couvre pas les dommages accidentels, les réparations non autorisées, ou l'usure normale. Retournez le produit avec preuve d'achat au détaillant ou au service après-vente Intermatic.

MODE D'EMPLOI FD15MC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou de d'une autre couleur (modèles à prefix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou le type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertical

3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

4. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes `a vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

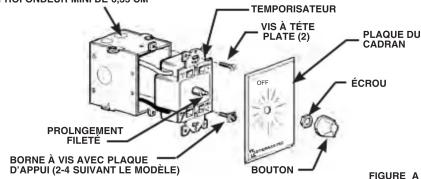

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU BORNÉ À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETE OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies acc elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

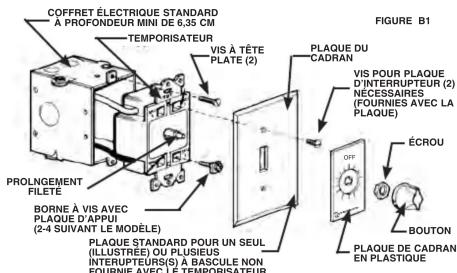

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLENCEMENT FILETÉ BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODÈLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERPUER(S)/ A BASCULE NON FOURNIE AVEC LE TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NECESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NECESSAIRES PLAQUE DE CADRAN EN PLASTIQUE OFF E POUR UN PLUSIEURS FOURNE AVEC

PLAQUE DÉ CORATIVE POUR UN
SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEO
INTERRUPTEURS NOR LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

11. Rétablir le courant.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TÉMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

SPST

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

- Cafetieres électriques

- Eclairage

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que:

- Vestibules

• Corridors

• Conductor

- Entrepots

- Entages

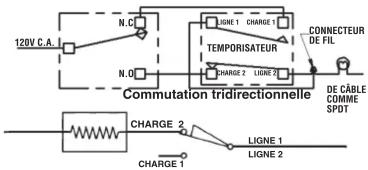


Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

- Pomnes

• Éclairage

• Éclairage interneur • Éclairage extérieure

• Eclairage extérieur

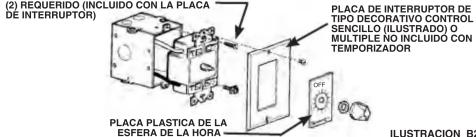

TORNILLO DE LA PLACA DE INTERRUPTOR

(2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2

Si dans un délai de un (1) an à compter de la date d'achat, ce produit s'avère défectueux pour vice de matériau ou de fabrication, Intermatic Incorporated le réparer ou le remplacera, la décision appartenant Intermatic Incorporated, sans frais. Cette garantie ne concerne que l'acheteur initial et n'est pas transférable. Cette garantie ne couvre pas : (a) dommages occasionnés par accident, chute ou abus lors de manipulations, cas fortuits ou toute négligence ; (b) unités ayant subi à des réparations non autorisées, ouvertes, démontées ou modifiés d'une quelconque façon ; (c) unités qui ne sont pas utilisés conformément aux instructions ; (d) dommages supérieurs au coût du produit (e) éclairage sécié au boucoule, DEL et batteries (f) la finition d'une partie du produit, que les usres sur le arfaçé et/ou le vieillissement climatique qui sont considérés comme une usure normale ; (g) dommages ayant lieu pendant le transport, frais initaux d'installation, de désinstallation ou de réinstallation.

INTERMATIC INCORPORATED N'ENDOSSE AUCUNE RESPONSABILITÉ QUANT AUX DOMMAGES ACCESSOIRES OU INDIRECTS. CERTAINES PROVINCES NE PERMITTENT PAS D'EXCLUSIONS OU DE LIMITATIONS AUX DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER. DES TRANSFERENCES ET DES TRANSFERENCES ET DES TRANSFERENCES OU TACITES TOUTES LES GARANTIES TACITES Y COMPRIS LA GARANTIE DE COMMERCIALIZATION ET CELLE D'ADAPTABILITÉ À DES FINS PARTICULIÈRES SONT MODIFIÉES CI-PRÉSENTES POUR N'EXISTER QUE TELLES QUELLES DANS CETTE GARANTIE LIMITÉE ET AURONT LA MÊME DURÉE DE VALIDITÉ QUE LA PÉRIODE DE GARANTIE INDIQUÉE CI-DESSUS : CERTAINES PROVINCES NE PERMITTENT PAS DE TRANSFERENCES ET DES TRANSFERENCES ET DES TRANSFERENCES LA GARANTIE TACITE, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER.

Ce service sous garantie est disponible soit (a) en retournant le produit au dépositaire où vous avez acheté l'appareil, ou (b) en expédiant le produit par la poste, avec une preuve d'achat, affranchissement pré-payé au centre de service autorisé indiqué plus bas. Cet garantie fait par: Intermatic Incorporated/After Sales Service/7777 Winn Rd., Spring Grove, Illinois 60081-9698/815-675-7000 http://www.intermatic.com Veiller à bien emballer le produit afin qu'il ne subisse aucun dommage pendant l'expédition.
