Qu'est-ce que l'INTERMATIC FD30MAC ?

L'INTERMATIC FD30MAC est un dispositif de contrôle de minuterie qui permet de programmer des équipements électriques pour qu'ils fonctionnent à des moments spécifiques.

Comment configurer l'INTERMATIC FD30MAC ?

Pour configurer l'INTERMATIC FD30MAC, suivez le guide d'utilisation fourni. Généralement, vous devez régler l'heure actuelle, puis programmer les heures de fonctionnement souhaitées.

Que faire si l'INTERMATIC FD30MAC ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que l'alimentation est fonctionnelle. Assurez-vous également que la minuterie est correctement configurée.

Puis-je utiliser l'INTERMATIC FD30MAC à l'extérieur ?

L'INTERMATIC FD30MAC est conçu pour une utilisation intérieure. Pour une utilisation extérieure, assurez-vous qu'il est protégé des intempéries.

Comment réinitialiser l'INTERMATIC FD30MAC ?

Pour réinitialiser l'appareil, consultez le manuel d'utilisation pour les instructions spécifiques. En général, cela implique de débrancher l'appareil et de le rebrancher après quelques minutes.

L'INTERMATIC FD30MAC est-il compatible avec tous les appareils électriques ?

Vérifiez les spécifications de l'INTERMATIC FD30MAC pour vous assurer qu'il est compatible avec les appareils que vous souhaitez connecter. Il est généralement compatible avec des appareils ayant une puissance adaptée.

Que faire si la minuterie ne fonctionne pas correctement ?

Vérifiez les paramètres de programmation et assurez-vous qu'ils sont correctement réglés. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment savoir si l'INTERMATIC FD30MAC est en mode manuel ou automatique ?

L'INTERMATIC FD30MAC dispose d'un indicateur visuel sur son panneau qui indique si l'appareil est en mode manuel ou automatique. Consultez le manuel pour plus de détails.

MODE D'EMPLOI FD30MAC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS: Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibules

• Corridors
- Entrepôts
- Éntages

120V C.A. N.C N.O COMmutation tridirectionnelle LIGNE 1 CHARGE 1 CHARGE 2 TEMPORISATEUR CHARGE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 2 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance
- Pompes
- Éclairage intérieur
- Éclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

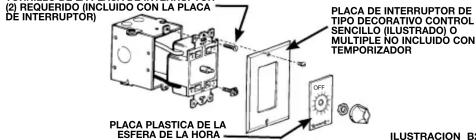

TORNILLO DE LA PLACA DE INTERRUPTOR

(2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2
