VAEM-L1-S-M1-25V4 - Non catégorisé Festo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	VAEM-L1-S-M1-25V4 est un vérin électrique de la marque Festo, conçu pour des applications d'automatisation.
Utilisation	Utilisé dans des systèmes d'automatisation pour des mouvements linéaires précis.
Maintenance	Vérifier régulièrement l'état des connexions électriques et des joints pour assurer un fonctionnement optimal.
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation pour éviter les accidents.
Informations générales	Produit de haute qualité, conçu pour une longue durée de vie et une performance fiable dans des environnements industriels.

FOIRE AUX QUESTIONS - VAEM-L1-S-M1-25V4 Festo

Quel est le voltage de fonctionnement du Festo VAEM-L1-S-M1-25V4 ?

Le Festo VAEM-L1-S-M1-25V4 fonctionne à un voltage de 24 V.

Comment puis-je vérifier si mon Festo VAEM-L1-S-M1-25V4 est défectueux ?

Vérifiez d'abord les connexions électriques et assurez-vous qu'il est correctement alimenté. Ensuite, utilisez un multimètre pour tester la continuité et la tension.

Quelles sont les dimensions du Festo VAEM-L1-S-M1-25V4 ?

Les dimensions spécifiques peuvent varier, mais généralement, les dimensions sont indiquées dans le manuel d'utilisation fourni avec le produit.

Comment puis-je installer le Festo VAEM-L1-S-M1-25V4 ?

Suivez les instructions d'installation dans le manuel d'utilisation, en vous assurant de respecter les consignes de sécurité et les spécifications de montage.

Où puis-je trouver le manuel d'utilisation du Festo VAEM-L1-S-M1-25V4 ?

Le manuel d'utilisation est généralement disponible sur le site officiel de Festo dans la section des téléchargements ou auprès de votre distributeur.

Que faire si le produit ne fonctionne pas après installation ?

Vérifiez d'abord les connexions électriques, assurez-vous que l'alimentation est correcte et que toutes les pièces sont correctement installées. Si le problème persiste, contactez le support technique de Festo.

Le Festo VAEM-L1-S-M1-25V4 est-il compatible avec d'autres produits Festo ?

Pour la compatibilité, veuillez consulter les spécifications techniques sur le site de Festo ou dans la documentation fournie avec le produit.

Quel type de maintenance est recommandé pour le Festo VAEM-L1-S-M1-25V4 ?

Il est recommandé de procéder à des vérifications régulières des connexions et de nettoyer le produit pour éviter l'accumulation de poussière et de débris.

Y a-t-il une garantie pour le Festo VAEM-L1-S-M1-25V4 ?

Oui, le Festo VAEM-L1-S-M1-25V4 est généralement couvert par une garantie. Les détails spécifiques de la garantie peuvent être trouvés dans le manuel d'utilisation ou sur le site de Festo.

MODE D'EMPLOI VAEM-L1-S-M1-25V4 Festo

VAEM-L1-S-...-M1-25(V...) Interface électrique Mode d'emploi

Sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 2.1 Instructions de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

• Utilisation conforme à l'usage prévu p. 4
• 2.3 Qualification du personnel spécialisé p. 4
• 3 Informations complémentaires p. 4
• 4 Catalogue produits p. 5
• 4.1 Structure du produit p. 5

• Fonction p. 5
• 5 Montage p. 5
• 6 Installation p. 5
• 7 Caractéristiques techniques Festo — VAEM-L1-S- -M1-25(V ) — 2023-07i Informations complémentaires 1 Documents applicables Tous les documents disponibles sur le produit p. 84

www.festo.com/sp. Document Produit Sommaire Notice d'utilisation Terminal de distributeurs VTUG Informations sur la conception et l'installation des terminaux de distributeurs Tab. 1: Documents applicables

2.1 Instructions de sécurité

– Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autori- sées.

N'utiliser le produit que dans un état technique parfait.

Tenir compte des conditions ambiantes sur le lieu d'utilisation. – Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.

Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.

Utilisation conforme à l'usage prévu Le produit est conçu comme une interface électrique entre une commande de niveau supérieur et un terminal de distributeurs VTUG.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par un personnel qualifié. Le personnel qualifié doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.

Informations complémentaires – Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

www.festo.com. – Accessoires et pièces de rechange

4 Catalogue produits

Structure du produit

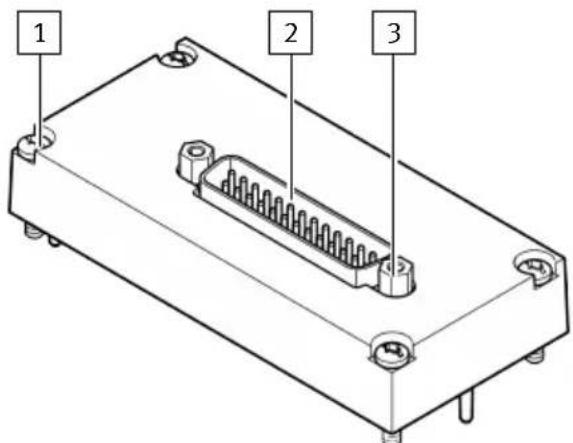

Fig. 1: Structure du produit VAEM-L1-S-...- M1-25

Vis de fixation connecteur mâle Sub-D

Fonction Le module assure l'alimentation électrique du terminal de distributeurs. Une bobine magnétique exactement peut être contrôlée par broche. Avec un nombre maximum configurable de 24 emplacements de distributeur, un max. de 24 fonctions de distributeur peuvent être adressés.

Montage REMARQUE Destruction de l'électronique interne. Détérioration de composants et dysfonctionnements dus à une manipulation non conforme.

• Observer les consignes concernant la manipulation des composants sensibles aux décharges élec- trostatiques.

Monter le module sur la barrette de raccordement du terminal de distributeurs VTUG avec les vis de fixation fournies ècouple de serrage 0,7Nm±20%. 6 Installation Mise à la terre L'alimentation électrique est fournie via la commande de niveau supérieur. Mettre à la terre le module sur la prise de terre du terminal de distributeurs

1 Documents applicables. Affectation des broches Selon la variante de raccord, le module peut commander jusqu'à 24 bobines de distributeurs. Les variantes de raccord V22…V25 ne peuvent pas être combinées avec l'embase profilée en T. Les distributeurs peuvent être commutés en logique positive ou négative : commutation positive ou commutation négative. Le fonctionnement mixte n'est pas autorisé.6 Festo — VAEM-L1-S-...-M1-25(V...) — 2023-07i Installation Dans le cas de signaux de commande à commutation négative, 0 V doit être appliqué au raccord Com, dans le cas de signaux de pilotage à commutation positive 24 V. Un port com forme un raccord GND commun pour toutes les bobines de distributeurs. Les distributeurs bistables à 2 bobines ne peuvent pas être montés sur les emplacements de distribu- teur. Observer les tableaux suivants. Broche Adresse Nombre d'emplacements de distributeurs (variante de raccord V20) 12x distributeurs bistables 8x distributeurs bistables 8x distributeurs monostables 4x distributeurs bistables 16x distributeurs monostables 24x distributeurs monostables Emplacement de distributeur n°/Nom de bobine 1 0 0/14 0/12 0/14 0/12 0/14 0/12 0/14 2 1 23/14 3 2 1/14 1/12 1/14 1/12 1/14 1/12 1/14 4 3 22/14 5 4 2/14 2/12 2/14 2/12 2/14 2/12 2/14 6 5 21/14 7 6 3/14 3/12 3/14 3/12 3/14 3/12 3/14 8 7 20/14 9 8 4/14 4/12 4/14 4/12 4/14 4/14 10 9 19/14 19/14 11 10 5/14 5/12 5/14 5/12 5/14 5/14 12 11 18/14 18/14 13 12 6/14 6/12 6/14 6/12 6/14 6/14 14 13 17/14 17/14 15 14 7/14 7/12 7/14 7/12 7/14 7/14 16 15 16/14 16/14 17 16 8/14 8/12 8/14 8/14 8/14 18 17 15/14 15/14 15/14Festo — VAEM-L1-S-...-M1-25(V...) — 2023-07i Installation

Broche Adresse Nombre d'emplacements de distributeurs (variante de raccord V20) 12x distributeurs bistables 8x distributeurs bistables 8x distributeurs monostables 4x distributeurs bistables 16x distributeurs monostables 24x distributeurs monostables 19 18 9/14 9/12 9/14 9/14 9/14 20 19 14/14 14/14 14/14 21 20 10/14 10/12 10/14 10/14 10/14 22 21 13/14 13/14 13/14 23 22 11/14 11/12 11/14 11/14 11/14 24 23 12/14 12/14 12/14 25 – Com Tab. 2: Raccord Sub-D 25 broches (variante de raccord V20) Le fonctionnement mixte est autorisé pour les variantes de raccord V22…V25 : Une zone d'emplace- ments de distributeurs est alimentée par une tension commune, parex. broche 21, raccord Com pour la bobine 16…19. Cela permet de commuter chacune de ces zones indépendamment des autres zones avec une logique positive ou négative. Le fonctionnement mixte n'est pas autorisé dans une zone. Broche Adresse Nombre d'emplacements de distributeurs (variante de raccord) 10x distributeurs bistables (V22) 8x distributeurs bistables 4x distributeurs monostables (V23) 4x distributeurs bistables 12x distributeurs monostables (V24) 20x distributeurs monostables (V25) Emplacement de distributeur n°/Nom de bobine 1 0 0/14 0/12 0/14 0/12 0/14 0/12 0/14 2 1 1/14 3 2 1/14 1/12 1/14 1/12 1/14 1/12 2/14 4 3 3/14 5 4 2/14 2/12 2/14 2/12 2/14 2/12 4/14 6 5 5/14 7 6 3/14 3/12 3/14 3/12 3/14 3/12 6/14 8 7 7/148 Festo — VAEM-L1-S-...-M1-25(V...) — 2023-07i Caractéristiques techniques Broche Adresse Nombre d'emplacements de distributeurs (variante de raccord) 10x distributeurs bistables (V22) 8x distributeurs bistables 4x distributeurs monostables (V23) 4x distributeurs bistables 12x distributeurs monostables (V24) 20x distributeurs monostables (V25) 9 8 4/14 4/12 4/14 4/12 4/14 8/14 10 9 5/14 9/14 11 10 5/14 5/12 5/14 5/12 6/14 10/14 12 11 7/14 11/14 13 12 6/14 6/12 6/14 6/12 8/14 12/14 14 13 9/14 13/14 15 14 7/14 7/12 7/14 7/12 10/14 14/14 16 15 11/14 15/14 17 16 8/14 8/12 8/14 12/14 16/14 18 17 9/14 13/14 17/14 19 18 9/14 9/12 10/14 14/14 18/14 20 19 11/14 15/14 19/14 21 – Com pour bobine 16…19 22 – Com pour bobine 12…15 23 – Com pour bobine 8…11 24 – Com pour bobine 4…7 25 – Com pour bobine 0…3 Tab. 3: Raccord Sub-D 25 broches (variantes de raccord V22…V25)

Caractéristiques techniques

Certificats, déclaration de conformité

www.festo.com/sp Tension de service [VDC] 24 ± 25 % Degré de protection selon EN60529 IP67 Raccord électrique Connecteur mâle Sub-D, 25pôles Tab. 4: Caractéristiques techniquesCopyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne Phone: [phone] Internet: www.festo.com © 2023 Tous droits réservés à la Festo SE & Co. KG
