Type de produit	Interface électrique
Marque	Festo
Modèle	VAEM-L1-S-M3-50
Tension de service	24 V DC ± 25 %
Degré de protection	IP40 selon EN 60529
Raccord électrique	Connecteur mâle pour câble plat, 50 broches
Fonction principale	Alimentation électrique et contrôle des bobines de distributeurs du terminal VTUG
Nombre de bobines contrôlables	Jusqu'à 48
Nombre d'emplacements de distributeurs	Jusqu'à 24 (48 fonctions si monostables)
Montage	Sur barrette de raccordement du terminal VTUG avec vis de fixation
Couple de serrage recommandé	0,7 Nm ± 20 %
Logique de commutation	Positive (24 V) ou négative (0 V) sur le raccord Com, pas de mixte
Distributeurs compatibles	Monostables uniquement (bistables interdits)
Mise à la terre	Via prise de terre du terminal de distributeurs
Certifications	Déclaration de conformité disponible sur www.festo.com/sp
Documents applicables	Notice d'utilisation Terminal de distributeurs VTUG (Tab. 1)
Conditions de stockage	Frais, sec, à l'abri des UV et de la corrosion, stockage court
Qualification du personnel	Personnel qualifié familiarisé avec l'installation de systèmes électriques et pneumatiques
Accessoires et pièces de rechange	Disponibles sur www.festo.com/catalogue
Protection ESD	Observer les consignes pour composants sensibles aux décharges électrostatiques

FOIRE AUX QUESTIONS - VAEM-L1-S-M3-50 Festo

Comment installer le module VAEM-L1-S-M3-50 ?

Le module se monte sur la barrette de raccordement du terminal de distributeurs VTUG à l'aide des vis de fixation fournies. Serrer au couple de 0,7 Nm ± 20 %.

Quels types de distributeurs peuvent être utilisés ?

Seuls des distributeurs monostables sont autorisés. Les distributeurs bistables à 2 bobines ne peuvent pas être montés sur les emplacements.

Quelle est la tension d'alimentation requise ?

La tension de service doit être de 24 V DC ± 25 %.

Comment assurer la mise à la terre du module ?

Mettez à la terre le module sur la prise de terre du terminal de distributeurs VTUG, conformément aux documents applicables.

Puis-je utiliser une logique de commutation mixte ?

Non, le fonctionnement mixte (commutation positive et négative simultanée) n'est pas autorisé. Choisissez une logique unique.

Que faire en cas de dysfonctionnement ?

Coupez immédiatement l'alimentation en énergie et sécurisez-la contre toute remise en marche. Contactez un personnel qualifié ou le support Festo.

Comment nettoyer le module ?

Nettoyez avec un chiffon sec et non pelucheux. Évitez les liquides et les produits chimiques. Respectez les consignes ESD.

Où trouver les certificats et déclarations de conformité ?

Les certificats sont disponibles sur le site www.festo.com/sp pour ce produit.

Quels accessoires sont disponibles pour ce module ?

Consultez le catalogue en ligne sur www.festo.com/catalogue pour les accessoires et pièces de rechange compatibles.

Comment contacter le support technique Festo ?

Pour toute question technique, contactez l'interlocuteur Festo régional via www.festo.com.

MODE D'EMPLOI VAEM-L1-S-M3-50 Festo

Traduction de la notice originale

Table des matières

1 Documents applicables.... 4
2 Sécurité....4

2.1 Instructions de sécurité....4
2.2 Utilisation conforme à l'usage prévu.... 4
2.3 Qualification du personnel spécialisé.... 4

3 Informations complémentaires....4
4 Catalogue produits....5

4.1 Structure du produit.... 5
4.2 Fonction.... 5

5 Montage.... 5
6 Installation.... 5
7 Caractéristiques techniques.... 8

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Notice d'utilisation Terminal de distributeurs VTUG Informations sur la conception et l'installation des terminaux de distributeurs

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

• Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
• N'utiliser le produit que dans un état technique parfait.
• Tenir compte des conditions ambiantes sur le lieu d'utilisation.
• Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
• Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.

2.2 Utilisation conforme à l'usage prévu

Le produit est conçu comme une interface électrique entre une commande de niveau supérieur et un terminal de distributeurs VTUG.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par un personnel qualifié. Le personnel qualifié doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.

-Accessoires et pièces de rechange → www.festo.com/catalogue.

Installation

4 Catalogue produits

4.1 Structure du produit

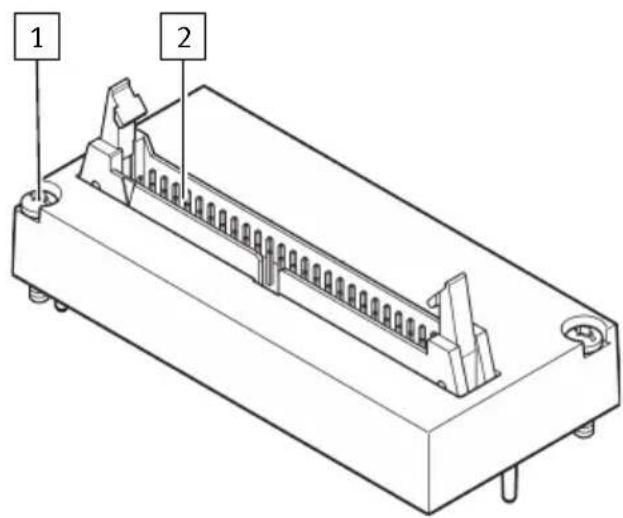

Fig. 1 : Structure du produit

1 Vis de fixation

2 Raccord de câble plat

4.2 Fonction

Le module assure l'alimentation électrique du terminal de distributeurs. Une bobine magnétique exactement peut être contrôlée par broche.

Avec un nombre maximum configurable de 24 emplacements de distributeurs, un maximum de 48 fonctions de distributeur peuvent être adressés.

5 Montage

REMARQUE

Destruction de l'électronique interne.

Détérioration de composants et dysfonctionnements dus à une manipulation non conforme.

- Observer les consignes concernant la manipulation des composants sensibles aux décharges électrostatiques.

- Monter le module sur la barrette de raccordement du terminal de distributeurs VTUG avec les vis de fixation fournies couple de serrage 0,7 Nm ± 20 %.

6 Installation

Mise à la terre

L'alimentation électrique est fournie via la commande de niveau supérieur. Mettre à la terre le module sur la prise de terre du terminal de distributeurs ➞ 1 Documents applicables.

Affectation des broches

Le module peut contrôler jusqu'à 48 bobines de vannes de distributeurs.

Les distributeurs peuvent être commutés en logique positive ou négative : commutation positive ou commutation négative. Le fonctionnement mixte n'est pas autorisé.

Dans le cas de signaux de commande à commutation négative, 0 V doit être appliqué au raccord Com, dans le cas de signaux de pilotage à commutation positive 24 V.

Un port com forme un raccord GND commun pour toutes les bobines de distributeurs.

i

Les distributeurs bistables à 2 bobines ne peuvent pas être montés sur les emplacements de distributeur. Observer les tableaux suivants.

Broche	Adresse Emplacement de distributeur/Bobine	24x distributeurs bistables
2 50++++++++++++++++++++
1 49
1 0 0/14		0/12
2	1
3 2 1/14		1/12
4	3
5 4 2/14		2/12
6	5
7 6 3/14		3/12
8	7
9 8 4/14		4/12
10	9
11 10 5/14		5/12
12 11
13 12 6/14		6/12
14 13
15 14 7/14		7/12
16 15
17 16 8/14		8/12
18 17
19 18 9/14		9/12
20 19
21 20 10/14		10/12
22 21

Broche Adresse Emplacement de distributeur/Bobine		24x distributeurs bistables
23 22 11	/14	11/12
24 23
25 24 12	/14	12/12
26 25
27 26 13	/14	13/12
28 27
29 28 14	/14	14/12
30 29
31 30 15	/14	15/12
32 31
33 32 16	/14	16/12
34 33
35 34 17	/14	17/12
36 35
37 36 18	/14	18/12
38 37
39 38 19	/14	19/12
40 39
41 40 20	/14	20/12
42 41
43 42 21	/14	21/12
44 43
45 44 22	/14	22/12
46 45
47 46 23	/14	23/12
48 47
49 Com pour bobine 0 ... 41
50 Com pour bobine 0 ... 41

Tab. 2 : Raccord à 50 broches pour câble plat (variante 26)

7 Caractéristiques techniques

VAEM-L1-S-...-M3-50
Certificats, déclaration de conformité	→ www.festo.com/sp
Tension de service [V DC] 24 ± 25 %
Degré de protection selon EN 60529	IP40
Raccord électrique Connecteur mâle pour câble plat, 50 broches

Tab. 3 : Caractéristiques techniques
