| Marque | Festo |
| Modèle | VAEM-L1-S-M1-44 |
| Type de produit | Interface électrique pour terminal de distributeurs |
| Tension de service | 24 V DC ±25 % |
| Degré de protection | IP67 (EN 60529) |
| Raccord électrique | Connecteur mâle Sub-D, 44 pôles |
| Nombre max d'emplacements de distributeurs | 24 |
| Nombre max de fonctions de distributeur | 42 |
| Type de commutation | Positive ou négative (pas de mixte) |
| Alimentation | Via commande de niveau supérieur |
| Montage | Sur barrette VTUG, couple de serrage 0,7 Nm ± 20 % |
| Mise à la terre | Sur prise de terre du terminal |
| Fonction principale | Alimentation électrique et contrôle des bobines de vannes |
| Sécurité | Utilisation conforme, couper alimentation avant intervention |
| Stockage | Endroit frais, sec, à l'abri des UV et de la corrosion |
| Personnel qualifié requis | Oui |
| Documents disponibles | Notice d'utilisation, catalogue (www.festo.com/sp) |
| Accessoires fournis | Vis de fixation |
| Pièces de rechange | www.festo.com/catalogue |
| Support technique | Contacter l'interlocuteur Festo régional (www.festo.com) |
| Copyright | Festo SE & Co. KG |
FOIRE AUX QUESTIONS - VAEM-L1-S-M1-44 Festo
Questions des utilisateurs sur VAEM-L1-S-M1-44 Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interface électrique au format PDF gratuitement ! Retrouvez votre notice VAEM-L1-S-M1-44 - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VAEM-L1-S-M1-44 de la marque Festo.
MODE D'EMPLOI VAEM-L1-S-M1-44 Festo
Traduction de la notice originale
Table des matières
1 À propos de ce document....4
2.1 Instructions de sécurité....4
2.2 Utilisation conforme à l'usage prévu.... 4
2.3 Qualification du personnel spécialisé.... 4
3 Informations complémentaires....4
4 Catalogue produits....5
4.1 Structure du produit.... 5
4.2 Fonction.... 5
5 Montage.... 5
6 Installation.... 5
7 Caractéristiques techniques....8
1 À propos de ce document
Tous les documents disponibles sur le produit → www.festo.com/sp.
| Document Produit Sommaire | ||
| Notice d'utilisation Terminal de distributeurs VTUG Informations sur la conception et l'installation des terminaux de distributeurs | ||
Tab. 1 : Documents applicables
2 Sécurité
2.1 Instructions de sécurité
- Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
-N'utiliser le produit que dans un état technique parfait.
-Tenir compte des conditions ambiantes sur le lieu d'utilisation. - Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
- Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.
2.2 Utilisation conforme à l'usage prévu
Le produit est conçu comme une interface électrique entre une commande de niveau supérieur et un terminal de distributeurs VTUG.
2.3 Qualification du personnel spécialisé
Travaux sur le produit uniquement par un personnel qualifié. Le personnel qualifié doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.
3 Informations complémentaires
-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.
- Accessoires et pièces de rechange → www.festo.com/catalogue.
Installation
4 Catalogue produits
4.1 Structure du produit


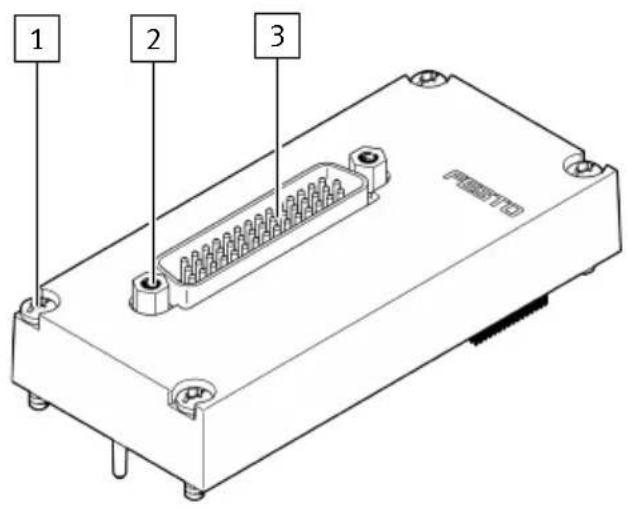

1 2 3Fig. 1 : Structure du produit
1 Vis de fixation
3 Raccord Sub-D
2 Vis de fixation connecteur mâle Sub-D
4.2 Fonction
Le module assure l'alimentation électrique du terminal de distributeurs. Une bobine magnétique exactement peut être contrôlée par broche.
Avec un nombre maximum configurable de 24 emplacements de distributeurs, un max. de 42 fonctions de distributeur peuvent être adressés.
5 Montage
REMARQUE
Destruction de l'électronique interne.
Détérioration de composants et dysfonctionnements dus à une manipulation non conforme.
- Observer les consignes concernant la manipulation des composants sensibles aux décharges électrostatiques.
- Monter le module sur la barrette de raccordement du terminal de distributeurs VTUG avec les vis de fixation fournies couple de serrage 0,7 Nm ± 20 %.
6 Installation
Mise à la terre
L'alimentation électrique est fournie via la commande de niveau supérieur. Mettre à la terre le module sur la prise de terre du terminal de distributeurs → 1.1 Documents applicables.
Affectation des broches
Le module peut contrôler jusqu'à 42 bobines de vannes de distributeurs.
Les distributeurs peuvent être commutés en logique positive ou négative : commutation positive ou commutation négative. Le fonctionnement mixte n'est pas autorisé.
Dans le cas de signaux de commande à commutation négative, 0 V doit être appliqué au raccord Com, dans le cas de signaux de pilotage à commutation positive 24 V.
Un port com forme un raccord GND commun pour toutes les bobines de distributeurs.
i
Les distributeurs bistables à 2 bobines ne peuvent pas être montés sur les emplacements de distributeur. Observer les tableaux suivants.
| Broche Adresse Emplacement de distributeur/Bobine | 18x distributeurs bistables6x distributeurs monostables | |
| 1 1516 3031 44 | ||
| 1 0 0/14 | 0/12 | |
| 2 | 1 | |
| 3 2 1/14 | 1/12 | |
| 4 | 3 | |
| 5 4 2/14 | 2/12 | |
| 6 | 5 | |
| 7 6 3/14 | 3/12 | |
| 8 | 7 | |
| 9 8 4/14 | 4/12 | |
| 10 | 9 | |
| 11 10 5/ | 14 | 5/12 |
| 12 11 | ||
| 13 12 6/ | 14 | 6/12 |
| 14 13 | ||
| 15 14 7/ | 14 | 7/12 |
| 16 15 | ||
| 17 16 8/ | 14 | 8/12 |
| 18 17 | ||
| Broche Adresse Emplacement de distributeur/Bobine | 18x distributeurs bistables6x distributeurs monostables | |
| 19 18 9/14 | 9/12 | |
| 20 19 | ||
| 21 20 10/14 | 10/12 | |
| 22 21 | ||
| 23 22 11/14 | 11/12 | |
| 24 23 | ||
| 25 24 12/14 | 12/12 | |
| 26 25 | ||
| 27 26 13/14 | 13/12 | |
| 28 27 | ||
| 29 28 14/14 | 14/12 | |
| 30 29 | ||
| 31 30 15/14 | 15/12 | |
| 32 31 | ||
| 33 32 16/14 | 16/12 | |
| 34 33 | ||
| 35 34 17/14 | 17/12 | |
| 36 35 | ||
| 37 36 18/14 | ||
| 38 37 19/14 | ||
| 39 38 20/14 | ||
| 40 39 21/14 | ||
| 41 40 22/14 | ||
| 42 41 23/14 | ||
| 43 Com pour bobine 0 ... 41 | ||
| 44 Com pour bobine 0 ... 41 | ||
Tab. 2 : Raccord Sub-D-HD 44 broches (variante de raccord 21)
7 Caractéristiques techniques
| VAEM-L1-S-...-M1-44 | |
| Certificats, déclaration de conformité | → www.festo.com/sp |
| Tension de service [V DC] 24 ± 25 % | |
| Degré de protection selon EN 60529 | IP67 |
| Raccord électrique Connecteur mâle S | Sub-D, 44 pôles |
Tab. 3 : Caractéristiques techniques
