| Type de produit | Interface électrique |
| Marque | Festo |
| Modèle | VAEM-L1-S-16-PTL |
| Catégorie | Interface électrique |
| Alimentation tension de service (PS) | 24 V DC ±25%, 30 mA |
| Alimentation tension de charge (PL) | 24 V DC ±25%, 30 mA |
| Température ambiante | -5 °C à +50 °C |
| Degré de protection | IP67 (selon EN 60529) |
| Connecteur | M12 mâle 5 pôles, codage A |
| Protocole de communication | IO-Link V1.1 (compatible V1.0) |
| Vitesse de transmission | COM2, 38,4 kBit/s |
| Données de sortie (16 sorties) | 4 octets |
| Montage | Sur barrette de raccordement VTUG, couple 0,3 Nm ±20% |
| Fonctions principales | Interface entre maître IO-Link et terminal distributeurs VTUG, diagnostic par LED |
| Affichage de diagnostic | LED X1 (multicolore) pour état et erreurs |
| Sécurité | Utiliser uniquement dans état d'origine, couper alimentation avant intervention, personnel qualifié |
| Entretien et nettoyage | Stocker au frais, sec, à l'abri des UV et corrosion |
| Pièces détachées et réparabilité | Contacter l'assistance technique Festo pour remplacement ou réparation |
| Informations générales | Certificats et déclaration de conformité sur www.festo.com/sp |
FOIRE AUX QUESTIONS - VAEM-L1-S-16-PTL Festo
Questions des utilisateurs sur VAEM-L1-S-16-PTL Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interface électrique au format PDF gratuitement ! Retrouvez votre notice VAEM-L1-S-16-PTL - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VAEM-L1-S-16-PTL de la marque Festo.
MODE D'EMPLOI VAEM-L1-S-16-PTL Festo
Traduction de la notice originale
IO-Link est une marque déposée appartenant à son propriété respectif dans certains pays.
Table des matieres
1 Documents applicable. 4
2 Scurité 4
2.1 Instructions de sécurité 4
2.2 Utilisation conforme à l'usage prévu. 4
2.3 Qualification du personnel spécialisé 4
3 Informations complémentaires. 4
4 Catalogue produits. 5
4.1 Structure du produit 5
4.2 Fonction. 5
5 Montage. 6
6 Installation. 6
7 Mise en service. 6
8 Diagnostic. 7
9 Caracteristiques techniques. 8
Tous les documents disponibles sur le produit www.festo.com/sp.
Tab. 1 : Documents applicables
| Document Produit Sommaire | |
| Notice d'utilisation Terminal de distributeurs VTUG Informations sur la conception et l'installation des terminaux de distributeurs | |
2 Sécurité
2.1 Instructions de sécurité
- Utiliser le produit uniquement dans son etat d'origine sans y apporter de modifications non autorisées.
- N'utiliser le produit que dans un état technique parfait.
- Tenir compte des conditions ambiantes sur le lieu d'utilisation.
- Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
- Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.
2.2 Utilisation conforme à l'usage prévu
Le produit est concu comme une interface électrique entre un maître IO-Link et un terminal de distributeurs VTUG.
Utilisation uniquement en milieu industriel. Des mesures d'antiparasitage sont eventuellement nécessaires en cas d'utilisation en dehors des environnementes industriels, p. ex. en zones résidentielles, commerciales ou mixtes.
2.3 Qualification du personnel spécialisé
Travaux sur le produit uniquement par un personnel qualifié. Le personnel qualifié doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.
3 Informations complémentaires
- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. www.festo.com
-Accessoires et pieces de rechange www.festo.com/catalogue.
4 Catalogue produits

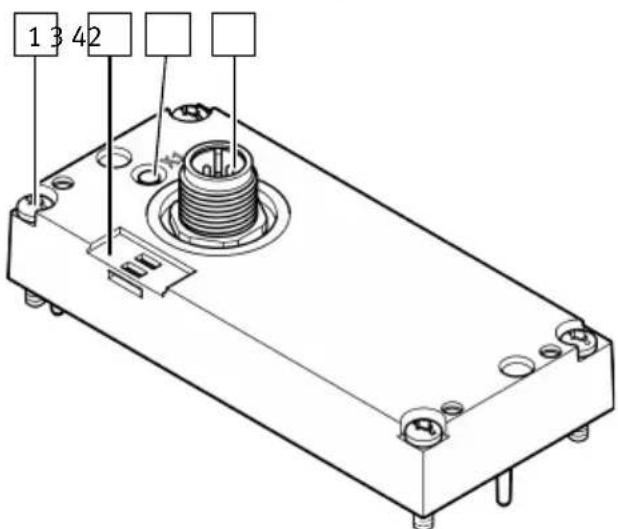

4.1 Structure du produit
1 Vis de fixation
2 Etiquette, en option
3 Diode luminescente de communication et d'alimentation X1
4 Raccord IO Link / I-port
Fig. 1 : Structure du produit VAEM-L1-S....-PT

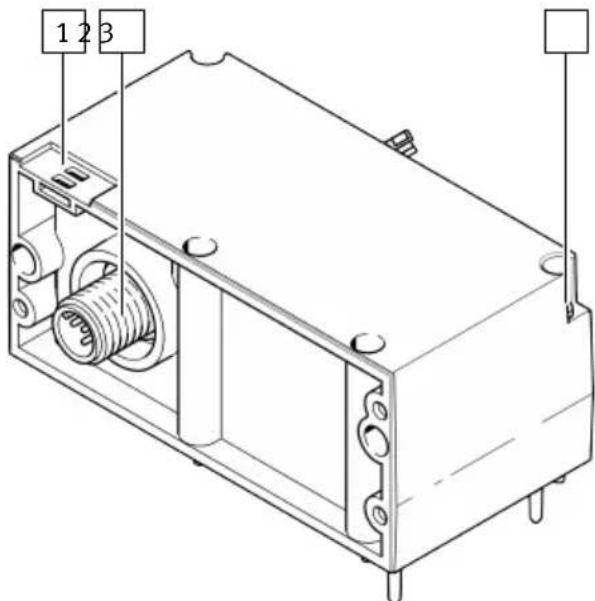

Fig. 2 : Structure du produit VAEM-L1-S-...-PTL
1 Etiquette, en option
2 Raccord IO Link / I-port
3 Vis de fixation
4.2 Fonction
Le module est une interface pour un raccord direct au bus de terrain en montant le nœud de bus CTEU ou connecte un terminal de distributeurs VTUG à un maître IO-Linkou à un maître I-Port en mode IO-Link.
Les messages d'etat et les messages d'erreur sont affichés via des affichages à diode luminescente sur le module et signalés au maître IO-Linkou au maître I-Port.
5 Montage
REMARQUE
Destruction de l'électronique interne.
Détérisation de composants et dysfonctionnements dus à une manipulation non conforme.
-
Observer les consignes concernant la manipulation des composants sensibles aux décharges électrostatiques.
-
Monter le module sur la barrette de raccordement du terminal de distributeurs VTUG avec les vis de fixation fournies.
| PT PTL | |
| 0,7 Nm ±20 % 0,3 Nm ± 20 % |
6 Installation
L'alimentation est fournie via le maître IO-Linkou le maître I-Port.
L'interface électrique est mise à la terre via le terminal de distributeurs 1 Documents applicables.
Affectation des broches
Le produit ne peut etre connecte qu'a un maître IO-Linkou a un maître I-Port avec classe de port B. Le raccord electrique s'effectue via un connecteur male M12 a 5 pôles avec codage A. Les différentes broches du raccord electrique sont affectees comme suit :
Tab. 2 : Affection des broches interface IO-Link/interface I-Port
| Raccord Broche Affection Fonctionnement | ||
| 2 3 4 | 1 24 V | EL/SEN (PS) Alimentation en tension de service |
| 2 24 V | VAL/OUT (PL) Alimentation en tension de charge | |
| 3 0 V | EL/SEN (PS) Alimentation en tension de service | |
| 4 C/Q Communication de données | ||
| 5 0 V | VAL/OUT (PL) Alimentation en tension de charge | |
| Boîtier, FE Terre fonctionnelle (en option) | ||
7 Mise en service
Télécharger le fichier IODD
Si l'interface électrique est exploitée en tant qu'appareil IO-Link, telécharger le fichier de description d'appareil correspondant www.festo.com/sp.
Mise sous tension
Activer l'alimentation électrique sur le maître IO-Linkou le maître I-Port. Les apparèils connectés sont reconnus automatiquement.
Si la mise en service est réussie, la diode luminescente X1 se comporte comme suit :
Tab. 3 : Comportement lumineux de la diode luminescente X1
| Signification (jusqu'à Rév. 07) Signification (à partir de Rév. 08) | |
| allumée en vert clignote en vert | |
8 Diagnostic
Tous les messages de diagnostic sont transmis au maître IO-Linkou au maître I-Port sous formed'EventCode.
Tab. 4: Messages de diagnostic
| EventCode IO-Link Spec Name Description Solution | ||
| 0x5000 IOL_EVENT_DEVICE_HARD-WARE_FAULT | Erreur matérielle | - Contacter l'assistance technique. - Remplacer l'appareil. |
| 0x5110 IOL_EVENT_PRE-MARYSUPPLY_VOL-TAGE_OVERRUN | Surtension CV | - Vérifier l'alimentation électrique du maître IO-Link/maître I-port. |
| 0x5111 IOL_EVENT_PRE-MARYSUPPLY_VOL-TAGE_UNDERRUN | Sous-tension PS | - Vérifier l'alimentation électrique du maître IO-Link/maître I-port. |
| 0x5112 IOL_EVENT_SECOND-DARYSUPPLY_VOLTAGE_FAULT | Sur-/sous-tension PL | - Vérifier l'alimentation électrique du maître IO-Link/maître I-port. |
| 0x7710 IOL_EVENT SHORT_CIRCUIT Court-circuit | - Contrôler le capteur / consommeur / câblage connecté | |
| 0x8CA3 IOL_EVENT_CONDI-TION_COUNTER | Liminé du compteur de cycles atteinte | - Effacer ou réinitialiser les compteurs. - Changer les distribu-teurs. |
| 0xFF91 IOL_EVENT_FF91_DS_upload_REQ | Erreur lors d'actualisa-tion du micrologiciel. | - Contacter l'assistance technique. |
La signification de l'affichage à diode luminescente dépend de la révision du micrologiciel. La révision du micrologiciel peut être appelée sur le maître IO-Linkou le maître I-Port.
| LED X1 Signification | (jusqu'à Rév. 07) Signification (à partir de Rév. 08) | |
| allumée en vert | État de fonctionnement normal Commun | ication de données défec-tueuse. |
| clignote en vert | Communication de données défec-tueuse. | État de fonctionnement normal |
| clignote en alternance en rouge/vert | Alimentation en tension de charge 24V défectueuse. | - |
| clignote en rouge | Erreur matérielle | |
| allumée en rouge | Alimentation en tension de charge 24V et communication de données défectu-euses. | Alimentation en tension de charge 24V défectueuse.Communication de données défec-tueuse. |
| désactivé pas d'alimentation en tension de service 24 V ou sous-tension | ||
Tab. 5 : LED X1
i
Si le IO-Link perd la communication de données, les états de vanne sont conservés.
9 Caracteristiques techniques
| VAEM-L1-S-... -PT -PTL | |
| Certificates, déclaration de conformité | → www.festo.com/sp |
| Tension de service CV et dis- [V DC] 24 tributeur | ± 25% |
| Alimentation logique PS [mA] 30 | |
| Alimentation distributeur [mA] 30 | |
| Température ambiente [°C]–5 ... +50 | |
| Degré de protection selon EN 60529 | IP67 |
Tab. 6 : Caracteristiques techniques
| VAEM-L1-S-... -PT -PTL | |
| IO-Link-Interface/interface I-Port | |
| Spécification V1.1, compatible V1.0 | |
| Vitesse de transmission des données | COM 2, 38,4 kBitt |
| Données de sortie | |
| VAEM-L1-S-8 [Octet] 2 | |
| VAEM-L1-S-16 [Octet] 4 | |
| VAEM-L1-S-24 [Octet] 6 | |
