VAEM-L1-S-M3-26 - Interface électrique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface électrique pour terminal de distributeurs
Marque	Festo
Modèle	VAEM-L1-S-M3-26
Tension d'alimentation	24 V DC ± 25%
Degré de protection	IP40
Raccord électrique	Connecteur mâle pour câble plat, 26 broches
Nombre max d'emplacements de distributeurs	24
Fonction principale	Alimentation électrique et commande des bobines
Montage	Sur barrette de raccordement VTUG avec vis de fixation (couple 0,7 Nm ±20%)
Mise à la terre	Via prise de terre du terminal de distributeurs
Commutation	Positive (24V) ou négative (0V) selon signal, mixte interdit
Distributeurs compatibles	Jusqu'à 24 bobines, pas de bistables à 2 bobines
Conditions de stockage	Frais, sec, à l'abri des UV et de la corrosion
Entretien et nettoyage	Nettoyer avec un chiffon sec, aucun entretien particulier
Sécurité	Couper l'alimentation avant intervention, état technique parfait requis
Documents applicables	Notice d'utilisation terminal VTUG (www.festo.com/sp)
Certification	Déclaration de conformité disponible sur www.festo.com/sp

FOIRE AUX QUESTIONS - VAEM-L1-S-M3-26 Festo

Quelle est la tension d'alimentation du module VAEM-L1-S-M3-26 ?

La tension de service est de 24 V DC avec une tolérance de ±25%.

Combien de distributeurs peut commander ce module ?

Le module peut commander jusqu'à 24 bobines correspondant à 24 fonctions de distributeur maximum.

Puis-je utiliser des distributeurs bistables à 2 bobines ?

Non, les distributeurs bistables à 2 bobines ne peuvent pas être montés sur les emplacements de distributeur.

Comment monter le module sur le terminal VTUG ?

Fixez le module sur la barrette de raccordement du terminal VTUG à l'aide des vis fournies. Le couple de serrage est de 0,7 Nm ±20%.

Quel est le degré de protection du module ?

Le degré de protection est IP40 selon EN 60529.

Comment effectuer la mise à la terre ?

Mettez à la terre le module sur la prise de terre du terminal de distributeurs conformément aux documents applicables.

Puis-je mélanger des signaux de commande positifs et négatifs ?

Le fonctionnement mixte n'est pas autorisé. Tous les signaux doivent être soit en commutation positive (24 V) soit en commutation négative (0 V).

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, coupez l'alimentation en énergie et sécurisez-la contre toute remise en marche. Utilisez le produit uniquement en état technique parfait.

Où trouver les accessoires et pièces de rechange ?

Les accessoires et pièces de rechange sont disponibles sur le site www.festo.com/catalogue.

Comment nettoyer le module ?

Nettoyez le module avec un chiffon sec. Évitez les solvants ou produits agressifs.

MODE D'EMPLOI VAEM-L1-S-M3-26 Festo

Traduction de la notice originale

Table des matières

1 Documents applicables.... 4
2 Sécurité....4

2.1 Instructions de sécurité....4
2.2 Utilisation conforme à l'usage prévu.... 4
2.3 Qualification du personnel spécialisé.... 4

3 Informations complémentaires....4
4 Catalogue produits....5

4.1 Structure du produit.... 5
4.2 Fonction.... 5

5 Montage.... 5
6 Installation.... 5
7 Caractéristiques techniques.... 7

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Notice d'utilisation Terminal de distributeurs VTUG Informations sur la conception et l'installation des terminaux de distributeurs

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

• Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
• N'utiliser le produit que dans un état technique parfait.
• Tenir compte des conditions ambiantes sur le lieu d'utilisation.
• Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
• Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.

2.2 Utilisation conforme à l'usage prévu

Le produit est conçu comme une interface électrique entre une commande de niveau supérieur et un terminal de distributeurs VTUG.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par un personnel qualifié. Le personnel qualifié doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.

-Accessoires et pièces de rechange → www.festo.com/catalogue.

Installation

4 Catalogue produits

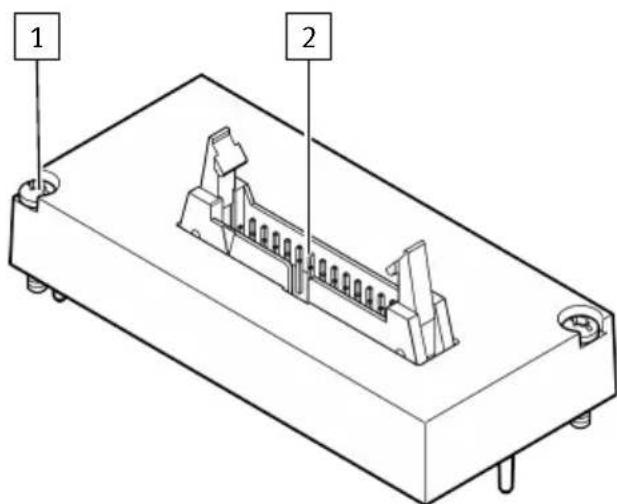

4.1 Structure du produit

1 2

Fig. 1 : Structure du produit

1 Vis de fixation

2 Raccord de câble plat

4.2 Fonction

Le module assure l'alimentation électrique du terminal de distributeurs. Une bobine magnétique exactement peut être contrôlée par broche.

Avec un nombre maximum configurable de 24 emplacements de distributeur, un max. de 24 fonctions de distributeur peuvent être adressés.

5 Montage

REMARQUE

Destruction de l'électronique interne.

Détérioration de composants et dysfonctionnements dus à une manipulation non conforme.

- Observer les consignes concernant la manipulation des composants sensibles aux décharges électrostatiques.

- Monter le module sur la barrette de raccordement du terminal de distributeurs VTUG avec les vis de fixation fournies couple de serrage 0,7 Nm ± 20 %.

6 Installation

Mise à la terre

L'alimentation électrique est fournie via la commande de niveau supérieur. Mettre à la terre le module sur la prise de terre du terminal de distributeurs → 1 Documents applicables.

Affectation des broches

Selon la variante de raccord, le module peut commander jusqu'à 24 bobines de distributeurs.

Les distributeurs peuvent être commutés en logique positive ou négative : commutation positive ou commutation négative. Le fonctionnement mixte n'est pas autorisé.

Dans le cas de signaux de commande à commutation négative, 0 V doit être appliqué au raccord Com, dans le cas de signaux de pilotage à commutation positive 24 V.

Un port com forme un raccord GND commun pour toutes les bobines de distributeurs.

i

Les distributeurs bistables à 2 bobines ne peuvent pas être montés sur les emplacements de distributeur. Observer les tableaux suivants.

Broche Adresse Nombre d' emplacements de distributeur
2 26++++++++++++++++++++++++++1 25
		Emplacement de distributeur n°/Nom de bobine
100/14		0/12	0/14	0/14	0/14
2123/14			0/12	0/12
321/14		1/12	1/14	1/14	1/14
4322/14			1/12	1/12
542/14		2/12	2/14	2/14	2/14
6521/14			2/12	2/12
763/14		3/12	3/14	3/14	3/14
8720/14			3/12	3/12
984/14		4/12	4/14	4/14 4/14
10919/14			4/12
11105/14		5/12	5/14	5/14 5/14
121118/14			5/12
13126/14		6/12	6/14	6/14 6/14
141317/14			6/12
15147/14		7/12	7/14	7/14 7/14
161516/14			7/12
17168/14		8/12	8/14 8/14 8/14
181715/14

Broche Adresse Nombre d' emplacements de distributeur
12x distributeurs bistables	8x distributeurs bistables8x distributeurs monostables	4x distributeurs bistables16x distributeurs monostables	24x distributeurs monostables
19 18 9/14	9/12	9/14 9/14 9/14
20 19 14/14 14/14 14/14
21 20 10/14	10/12	10/14 10/14 10/14
22 21 13/14 13/14 13/14
23 22 11/14	11/12	11/14 11/14 11/14
24 23 12/14 12/14 12/14
25 – Com
26 – Com

Tab. 2 : Raccord 26 broches pour câble plat (variante de raccord V20)

7 Caractéristiques techniques

VAEM-L1-S-...-M3-26

Certificats, déclaration de conformité	→ www.festo.com/sp
Tension de service [V DC] 24 ± 25 %
Degré de protection selon EN 60529	IP40
Raccord électrique Connecteur mâle pour câble plat, 26 broches

Tab. 3 : Caractéristiques techniques

Copyright:

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

Phone:

[phone]
