Caractéristiques techniques	Festo VPCB-6-L-8-G38-10-F-D3-T22
Type de produit	Vanne de contrôle
Dimensions	Non spécifiées
Pression de service	Non spécifiée
Débit nominal	Non spécifié
Matériaux	Non spécifiés
Utilisation	Contrôle de fluides dans les systèmes pneumatiques
Maintenance	Vérification régulière des connexions et des fuites
Réparation	Remplacement des pièces usées recommandé
Sécurité	Respecter les normes de sécurité en vigueur lors de l'installation
Informations générales	Consulter la documentation technique pour des détails spécifiques

FOIRE AUX QUESTIONS - VPCB-6-L-8-G38-10-F-D3-T22 Festo

Quel est le champ d'application du Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

Le Festo VPCB-6-L-8-G38-10-F-D3-T22 est utilisé principalement dans les systèmes de contrôle de fluides et d'automatisation industrielle.

Comment installer le Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

Pour installer le produit, suivez le schéma de montage fourni dans le manuel d'utilisation et assurez-vous de respecter les spécifications de pression et de température.

Quels sont les problèmes de fonctionnement fréquents du Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

Les problèmes courants incluent des fuites, un fonctionnement irrégulier ou un manque de réponse. Vérifiez les connexions et l'état des joints d'étanchéité.

Comment entretenir le Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

L'entretien régulier consiste à inspecter visuellement le produit pour détecter des signes d'usure, à nettoyer les filtres et à vérifier les connexions.

Où trouver des pièces de rechange pour le Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

Les pièces de rechange peuvent être commandées directement auprès de Festo ou auprès de distributeurs autorisés.

Quelle est la garantie du Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

Le produit est généralement accompagné d'une garantie standard de 12 mois, mais il est recommandé de vérifier les conditions spécifiques auprès du fournisseur.

Comment résoudre un problème de surchauffe avec le Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

Si vous constatez une surchauffe, vérifiez le débit de fluide, les niveaux de pression et assurez-vous que le produit n'est pas obstrué.

Quelle est la plage de température d'utilisation recommandée pour le Festo VPCB-6-L-8-G38-10-F-D3-T22 ?

La plage de température recommandée est généralement de -10 °C à 50 °C, mais veuillez consulter le manuel pour des spécifications précises.

MODE D'EMPLOI VPCB-6-L-8-G38-10-F-D3-T22 Festo

VPCB-...-T22 Unité de distributeurs

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Mode d'emploi
8135601
2020-09B [8135605
[8133605]

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.
Documentation utilisa-teur	Nom, type Contenu
Instructions Kit de raccordement,	ABS-P15-S-B6 Montage
Instructions Élément de commande,	VAOH-P15-H13	Utilisation
Instructions Jeu de montage pour	potence porte-outil, YHBP-B	Montage et installation
Instructions Interface de capteur,	ASB-MT-D3-R7 Montage

Tab. 1 Documentations relatives au produit

2 Sécurité

2.1 Instructions de sécurité

- Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.

- Utiliser le produit uniquement dans un état fonctionnel irréprochable.

- Tenir compte des conditions ambiantes sur le lieu d'utilisation.

- Avant toute opération de montage d'installation et/ou de maintenance • cou.
    end

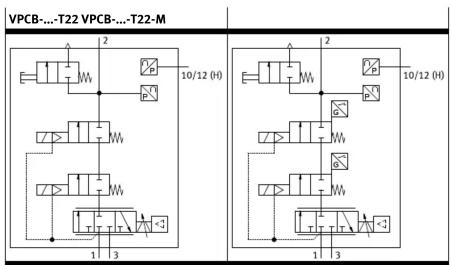

Tab. 2 Symboles de commutation pneumatiques

5.2 Structure du produit

1 Raccord d'interrogation de position de commutation (en option)

tion de commutation (en option)

2 Raccord X1 : systeme de mesure

de position/interface de capteur

3 Raccord de mise à la terre

4 Raccord (3) : échappement

□ Rassola (3) Technappellen

7 Possibilité de montage pour le kit

de raccordement VABS-P15-S-B6

8 LED « Etat »

9 LED « Power/Error »

Fig. 1 Éléments de raccordement et d'affichage – Face avant

10 Raccord X2 : commande
11 Raccord de l'élément de com-
11 Racco mande
12 Paccord (2) : air de travail (vérin
12 Raccord (2) . an now belancier)
pour balancier) □17 Cabinet d'lam ^2 t 4
13 Robinet d'arret 1

1. Monter un silencieux sur le raccord (3) d'échappement ou évacuer l'air d'échappement de manière canalisée.

REMARQUE

Respecter la qualité de l'air comprimé.

Dommages matériels ou perte des fonctions en raison d'air comprimé lubrifié.

- Utiliser le produit uniquement avec de l'air comprime non lubrime. - Tenir compte des exigences relatives à la qualité de l'air comprimé → Caractéristiques techniques.

7.2 Installation électrique

AVERTISSEMENT!

Risque de blessure par choc électrique.

- Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.

- Respecter la norme IEC 60204-1/EN 60204-1.

1. Mettre le blindage du câble de liaison à la terre au niveau de l'extrémité de câble éloignée du distributeur.

2. Poser les câbles de liaison électriques de sorte à ne pas les écraser, plier ou étirer.

3. Fixer le câble de mise à la terre avec une vis autotaraudante et un disque denté au raccord de mise à la terre du distributeur.

4. Visser le câble de liaison électrique pour le bus CAN sur le connecteur mâle M12 à 5 pôles (raccord X1). Couple de serrage : ≤ 0,4 Nm.

-

La longueur maximale admissible du câble de liaison électrique pour le bus CAN est de 30 m.

1. Retirer le capuchon d'obturation et visser le câble de liaison électrique du système de mesure de déplacement sur le connecteur femelle M12 à 8 broches (raccord X2). Couple de serrage : ≤ 0,4 Nm.

i

La longueur maximale admissible du câble de liaison électrique pour le raccordement direct au système de mesure de déplacement est de 1,5 m. La longueur maximale admissible du câble de liaison électrique de l'interface de capteur est de 2 m.

1. Raccorder le câble de liaison électrique pour les robinets d'arrêt 1 et 2.
2. Raccorder l'interrogation de position de commutation des robinets d'arrêt 1 et 2 (en option).

Raccord X1 Broche Fonction

23+ + + + 1	1 Blindage
	2 24 V DC
	3 0 V DC
	4 CAN_H
	5 CAN_L

8 Mise en service

Conditions préalables :

– Le distributeur doit être monté.

– L'installation pneumatique et électrique doit être complète et contrôlée.

1. Contrôler les conditions de service et les valeurs limites → Caractéristiques techniques.

2. Mettre l'alimentation électrique sous tension.

3. Activer l'alimentation pneumatique.

9 Nettoyage

Nettoyer l'extérieur du produit à l'aide d'un chiffon doux. Ne pas utiliser de produits de nettoyage agressifs.

10 Dysfonctionnements

10.1 Diagnostic à l'aide des LED

LED Désignation		sur le produit	Signification
	LED 1 (verte)	Pwi/Err	LED 1 allumée en vert, LED 2 éteinte :– Tension d'alimentation appliquée
	LED 2 (éteint-e)	État
	LED 1 (verte)	Pwi/Err	LED 1 allumée en vert, LED 2 allumée en rouge : État d'erreur– Surtension, tension d'alimentation > 26,4 V DC– Température de bobine supérieure à 100 °C– Différence de réglage du régulateur de position trop importante– Rupture de câble sur le système de mesure de déplacement
	LED 2 (rouge)	État
	LED 1 (verte)	Pwi/Err	LED 1 allumée en vert, LED 2 clignote en rouge : Avertissement– Tension d'alimentation à la limite de la plage admissible– Température de bobine supérieure à 80 °C
	LED 2 (rouge)	État
	LED 1 (éteint-e)	Pwi/Err	La LED 1 est éteinte, la LED 2 est allumée en rouge :– sous-tension, tension d'alimentation < 21,6 V DC
	LED 2 (rouge)	État

Tab. 6 LED

10.2 Diagnostic via la commande

i

Les messages d'erreur du distributeur sont envoyés à la commande de niveau supérieur (p. ex. CECC-D-BA).

10.3 État d'erreur

Les défauts de distributeur suivants entraînent la coupure de l'étage de puis-

13 Mise au rebut

ENVIRONNEMENT!

Recycler l'emballage et le produit conformément aux réglementations légales applicables → www.festo.com/sp.

14 Caractéristiques techniques

Propriété Indication/valeur
Fonction de distributeur Réducteur de pression proportionnelle 3/3 voies
Position de montage indifférente
Poids du produit [g] 1550
Dimensions
Largeur [mm] 78
Hauteur sans connecteur [mm] 150 mâle
Longueur [mm] 70
Fluide de service
Fluide de service Air comprimé selon ISO 8573-1:2010 [6:4:4]
Note relative au fluide de service		exploitation lubrifiée impossible taille maximale des particules 5 μm (utiliser un filtre de 5 μm)
Données électriques
Tension de service nominale [V DC] 24
Plage de tension de service [V DC] 21,6 ... 26,4
Ondulation résiduelle admissible [%] 5
Consommation de courant [A] 1,2 (brièvement)
Conditions de service et ambiantes
Plage de pression de service	[MPa] 0,4 ... 0,8
	[psi] 58 ... 116
	[bar]	4 ... 8
Température ambiante	[°C]	0 ... 50
Température de stockage	[°C]	-20 ... +70
Dégré de protection		IP65 (complètement monté)
Marquage CE (déclaration de conformité→ www.festo.com/sp)		Selon la directive européenne CEM ^1)
Marquage KC		CEM, KC
Tenue aux vibrations/tenue aux chocs (selon CEI 60068)
Note		Explication des niveaux de sévérité (NS)→ Tab. 8 Accentuation du niveau de sévérité (NS)
Tenue aux vibrations (partie 2 – 6)		NS 2
Résistance aux chocs (partie 2-27)		NS 2
