UEAP - Accessoire de fixation Videotec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de poteau pour caméras
Marque	Videotec
Modèle	UEAP
Matériau	Acier inoxydable AISI 316L
Utilisation prévue	Montage sur poteau de caméras PTZ (ULISSE EVO) et fixes (NVX, NTX)
Diamètre de poteau compatible	60 mm à 200 mm
Contenu de l'emballage	Collier de fixation en inox, vis, rondelles, manuel d'instructions
Installation	Par personnel technique qualifié ; couple de serrage : 10,5 Nm
Fixation	2 colliers métalliques fournis ; utiliser les logements prévus
Compatibilité	UEBW (ULISSE EVO), NVX, NTX
Sécurité	Sectionner l'alimentation avant toute intervention ; utiliser des pièces de rechange d'origine
Entretien	Vérifier périodiquement les fixations ; nettoyer avec un chiffon non abrasif
Réparabilité	Utiliser des pièces d'origine ; contacter le fournisseur en cas de dommage
Garantie	Toute modification non approuvée annule la garantie
Poids	Environ 1 kg (estimation)
Dimensions (adaptateur)	Non spécifiées ; adapté pour poteaux de 60-200 mm de diamètre
Normes de sécurité	Respecter les consignes du manuel ; installation et entretien par personnel qualifié
Élimination	Emballage recyclable ; éliminer conformément aux normes locales
Usage	Extérieur (acier inoxydable)

FOIRE AUX QUESTIONS - UEAP Videotec

Le UEAP est-il compatible avec toutes les caméras Videotec ?

Non, il est spécialement conçu pour les modèles UEBW (ULISSE EVO), NVX et NTX.

Quel est le diamètre de poteau supporté par l'adaptateur ?

L'adaptateur peut être monté sur des poteaux d'un diamètre compris entre 60 mm et 200 mm.

Comment installer le UEAP sur un poteau ?

Fixez l'adaptateur au poteau à l'aide des 2 colliers métalliques fournis, en utilisant les logements prévus (repère 03 dans la notice). Serrez les vis au couple de 10,5 Nm.

Quelles vis sont fournies avec l'adaptateur ?

Le colis contient des vis et rondelles en inox pour fixer le support de l'unité PTZ ou de la caméra fixe à l'adaptateur.

L'adaptateur nécessite-t-il un entretien particulier ?

Il est conseillé de vérifier périodiquement l'état des fixations et de nettoyer l'adaptateur avec un chiffon doux non abrasif.

Quel couple de serrage est recommandé pour les vis ?

Le couple de serrage recommandé est de 10,5 Nm (±0,25 Nm). Appliquer un produit de freinage de filet (Loctite 243) sur les trous des vis avant le serrage.

Puis-je utiliser l'adaptateur avec une caméra d'une autre marque ?

Le UEAP est conçu pour les modèles Videotec spécifiés. L'utilisation avec d'autres marques n'est pas garantie et peut compromettre la sécurité.

Où puis-je trouver des pièces de rechange pour le UEAP ?

Utilisez uniquement des pièces de rechange d'origine Videotec. Contactez votre fournisseur ou le service après-vente.

La garantie est-elle annulée si je modifie l'adaptateur ?

Oui, toute modification non approuvée expressément par le fabricant annule la garantie.

Comment nettoyer l'adaptateur en acier inoxydable ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface.

MODE D'EMPLOI UEAP Videotec

1 À propos de ce mode d'emploi

Avant d'installer et d'utiliser cette unité, lire attentivement toute la documentation fournie. Garder le manuel à portée de main pour des consultations successives.

1.1 Conventions typographiques

ATTENTION!

Risque moyen.

Opération extrêmement importante en vue d'un fonctionnement correct du système. Lire avec attention les opérations indiquées et s'y conformer rigoureusement.

REMARQUE

Description des caractéristiques du système.

Il est conseillé de procéder à une lecture attentive pour une meilleure compréhension des phases suivantes.

2 Notes sur le copyright et informations sur les marques de commerce

Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.

3 Normes de sécurité

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

• Le fabricant décline toute responsabilité pour les dommages éventuels dus à une utilisation non appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin. Le fabricant, cependant, ne peut assumer aucune responsabilité dérivant de l'emploi de celle là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.
• Sectionner l'alimentation avant de procéder à toute opération.
• Utiliser uniquement des pièces de rechange d'origine. Les pièces non d'origine peuvent être source d'incendies, de choc électrique ou autres.

4 Identification

4.1 Description et désignation du produit

Module adaptateur de poteau en tôle d'acier inox AISI 316L. Pour UEBW (ULISSE EVO) et caméras NVX, NTX.

5 Préparation du produit en vue de l'utilisation

Toute modification non approuvée expressément par le fabricant entraînera l'annulation de la garantie.

5.1 Déballage

Lors de la livraison du produit, vérifier que l'emballage est en bon état et l'absence de tout signe évident de chute ou d'abrasion.

En cas de dommages évidents, contacter immédiatement le fournisseur.

En cas de retour du produit défectueux, il est conseillé d'utiliser l'emballage original pour le transport.

Conserver l'emballage en cas de nécessité d'expédition du produit pour réparation.

5.2 Élimination sans danger des matériaux d'emballage

Le matériel d'emballage est entièrement composé de matériaux recyclables. Le technicien chargé de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.

5.3 Contenu

Contrôler que le contenu correspond à la liste matériel indiquée ci-dessous:

• Collier de fixation sur poteau
- Colliers en inox
- Vis
- Manuel d'instructions

6 Installation

Accorder une attention particulière aux systèmes de fixation de l'appareil. Le système de fixation doit pouvoir supporter au moins 4 fois le poids de l'équipement complet (tourelle, optique, caméra, supports et adaptateurs).

L'adaptateur peut être monté sur des poteaux d'un diamètre minimal de 60mm et maximal de 200mm. Il est fixé par les colliers métalliques fournis. Pour faciliter le montage, vous pouvez couper la partie qui dépasse des colliers.

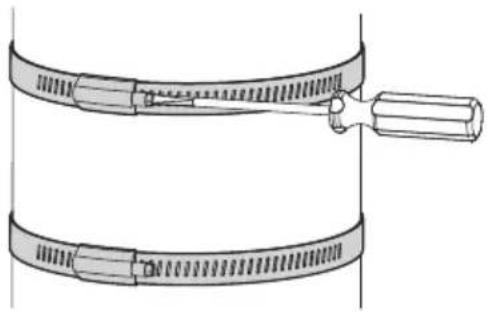

Fixez l'adaptateur au poteau à l'aide des 2 colliers métalliques fournis.

Selon le produit à installer, les colliers doivent être appliqués en utilisant les logements prévus (03) (Fig. 2 Fixation pour UEBW (ULISSE EVO), page 2 et Fig. 3 Fixation pour NVX, NTX, page 3).

Fixez le support de l'unité PTZ ou de la caméra fixe à l'adaptateur à l'aide des vis et des rondelles fournies (02), en utilisant les 4 trous filetés (01). S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer sur les trous des vis un produit de freinage du filet (Loctite 243®).

Faire attention pendant la fixation. Couple de serrage: 10.5Nm (±0.25Nm).

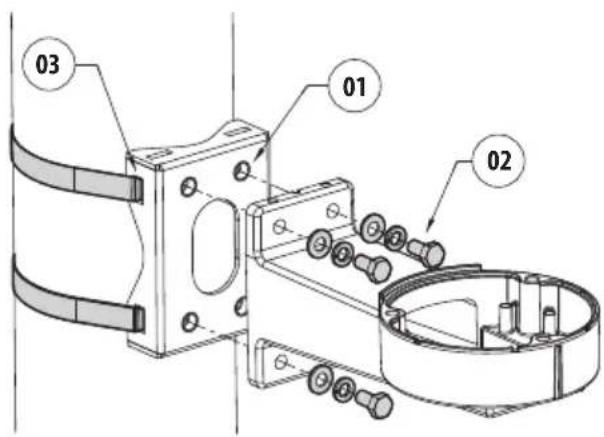

Fig. 2 Fixation pour UEBW (ULISSE EVO)

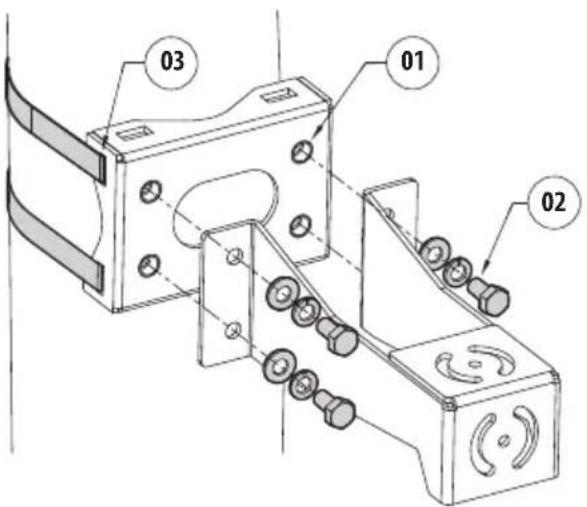

Fig. 3 Fixation pour NVX, NTX

7 Données techniques

7.1 Mécanique

Support pour UEBW (ULISSE EVO) et pour caméras NVX, NTX

Construction en acier inox AISI 316L

Diamètre des poteaux: de 60mm jusqu'à 200mm

Les tailles indiquées sont en millimètres.

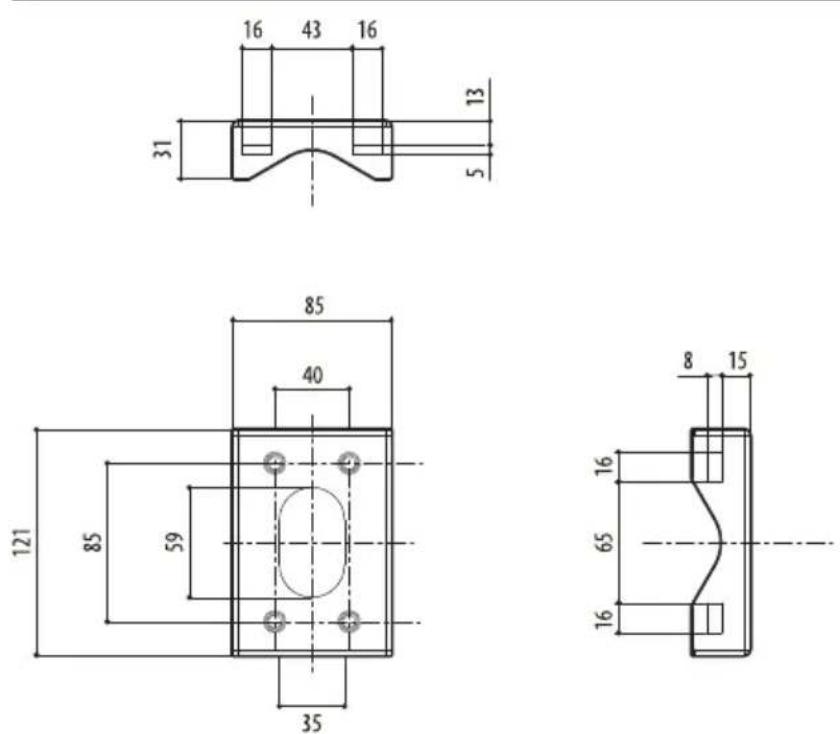

Fig. 4 UEAP.
