РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UEAP Videotec

1 О настоящем руководстве

Внимательно ознакомьтесь со всей документацией, входящей в комплект поставки, перед тем как приступить к установке и эксплуатации данного оборудования. Всегда держите руководство под рукой, чтобы им можно было воспользоваться в будущем.

1.1 Типографские условные обозначения

ПРЕДУПРЕЖДЕНИЕ!

Средний уровень опасности.

Данная операция крайне важна для обеспечения надлежащего функционирования системы.

Внимательно ознакомьтесь с описанием процедуры и выполните ее в соответствии с приведенными указаниями.

INFO

Описание характеристик системы.

Рекомендуем внимательно ознакомиться с содержанием этого раздела, для того чтобы понять следующие этапы.

2 Примечания в отношении авторского права и информация о торговых марках

Названия устройств или компаний, упоминаемые в настоящем документе, являются торговыми марками или зарегистрированными торговыми знаками соответствующих компаний.

З Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

• Производитель не несет ответственности за любые повреждения, возникающие в результате неправильного использования указанного в настоящем руководстве оборудования. Помимо этого, производитель сохраняет за собой право изменять содержание руководства без предварительного уведомления. Представленная в настоящем руководстве документация прошла тщательную проверку. Однако производитель не несет ответственности за ее использование. Аналогичные условия предусмотрены в отношении любого лица или компании, привлеченных для составления и создания данного руководства.
  • Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.
• Используйте только оригинальные запасные части. Неоригинальные запасные части могут привести к возникновению пожара, электрического разряда или другой опасной ситуации.

4 Обозначение

4.1 Описание и обозначение типа устройства

Модуль мачтового адаптера из нержавеющей стали AISI 316L. Для UEBW (ULISSE EVO) и камер NVX, NTX.

5 Подготовка устройства к использованию

Любое изменение, которое выполняется без разрешения, явным образом предоставленного производителем, аннулирует гарантию.

5.1 Распаковка

При получении устройства убедитесь, что упаковка не повреждена и не имеет явных признаков падения или царапин.

В случае наличия видимых повреждений незамедлительно свяжитесь с поставщиком.

В случае возврата неисправного устройства мы рекомендуем использовать оригинальную упаковку для транспортировки.

Сохраняйте упаковку на случай, если потребуется отправить устройство на ремонт.

5.2 Безопасная утилизация упаковочных материалов

Упаковочные материалы могут подвергаться переработке. Технический специалист установщика отвечает за сортировку материалов для переработки, а также за соблюдение требований законодательства, действующего в месте установки устройства.

5.3 Комплект оборудования

Проверьте комплект оборудования на соответствие представленному ниже списку материалов:

• Адаптер для установки на стойке
  • Нержавеющие хомутики
  • Болты и винты
• Руководство по эксплуатации

6 Монтаж

Особое внимание обратите на размещение и крепление оборудования. Система крепления должна выдерживать как минимум четырехкратный вес всего оборудования (наводки, объектив, камера, Кронштейны и адаптеры).

Адаптер можно установить на мачте, диаметр которых составляет не менее 60mm и не более 200mm, для крепления используются прилагаемые металлические хомуты. Для упрощения монтажа можно обрезать лишнюю часть хомутов.

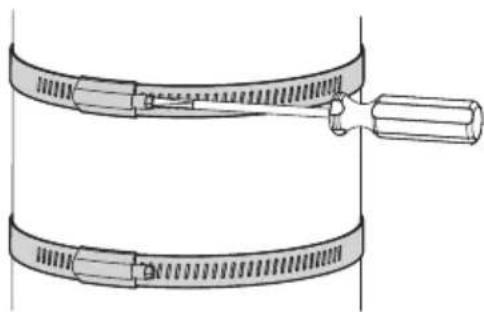

Прикрепите адаптер к мачте, используя 2 прилагаемых металлических хомута.

В зависимости от изделия, которое предполагается установить, необходимо установить зажимы, используя соответствующие гнезда (03) (Рис. 2 Крепление для UEBW (ULISSE EVO), страница 2 и Рис. 3 Крепление для NVX, NTX, страница 3).

Прикрепите опору PTZ-блока или фиксированной камеры к адаптеру при помощи прилагаемых винтов и шайб (02), используя 4 резьбовых отверстия (01). Убедитесь, что на резьбе нет грязи.

Нанесите резьбовой фиксатор в отверстия для винтов (Loctite 243®).

Будьте внимательны при монтаже. Момент затяжки: 10.5Nm (±0.25Nm).

03 01 02

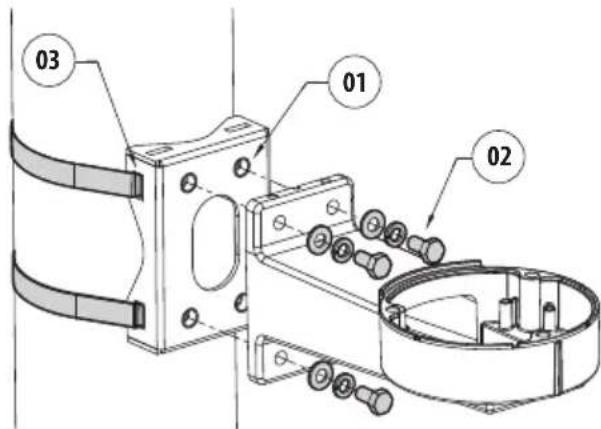

Рис. 2 Крепление для UEBW (ULISSE EVO)

03 01 02

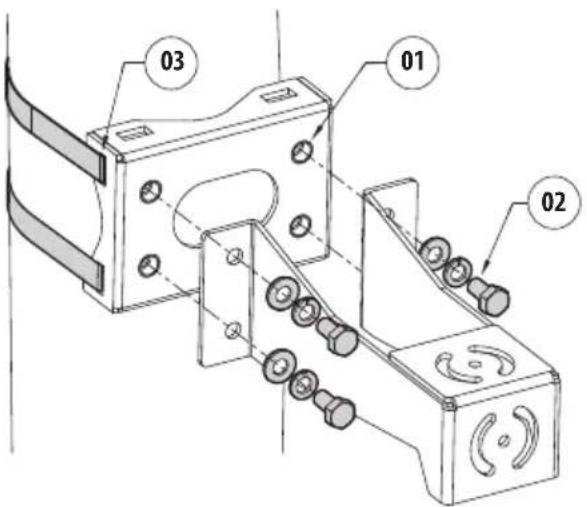

Рис. 3 Крепление для NVX, NTX

7 Технические характеристики

7.1 Механические хар.

Опора для UEBW (ULISSE EVO) и камер NVX, NTX

Конструкция из нержавеющей стали марки AISI 316L

Диаметр мачт: от 60mm до 200mm

Размеры: 121x85mm

Вес устройства: 0.35kg

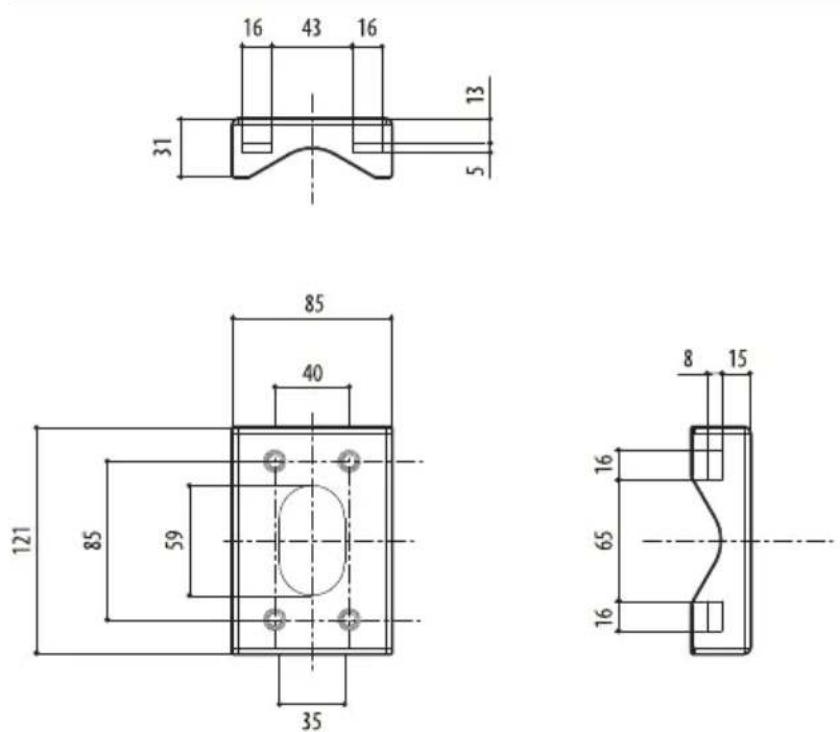

8 Технические чертежи

Размеры указаны в миллиметрах.

Рис. 4 UEAP.
