MANUALE UTENTE UEAP Videotec

1 Informazioni sul presente manuale

Prima di installare e utilizzare questa unità, leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

• Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.

4 Identificazione

4.1 Descrizione e designazione del prodotto

Modulo adattatore da palo realizzato in lamiera di acciaio Inox AISI 316L. Per UEBW (ULISSE EVO) e telecamere NVX, NTX.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballaggio originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.2 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

5.3 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencato:

• Collare da palo

- Fascette inox

• Viteria

- Manuale di istruzioni

6 Installazione

Porre particolare attenzione ai sistemi di fissaggio dell'apparecchiatura. Il sistema di fissaggio deve essere in grado di reggere almeno 4 volte il peso dell'intera apparecchiatura (brandeggio, ottica, telecamera, supporti e adattatori).

L'adattatore può essere montato su pali che hanno un diametro minimo di 60mm e un diametro massimo di 200mm e va fissato tramite le fascette metalliche fornite in dotazione. Per agevolare il montaggio è possibile tagliare la parte in eccesso delle fascette.

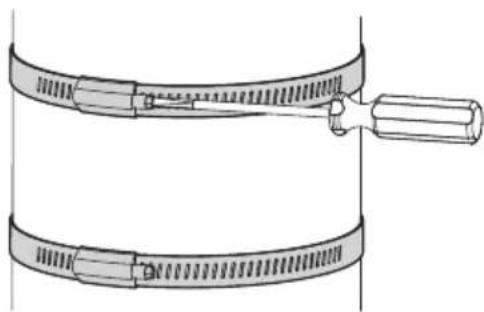

Fissare l'adattore al palo, utilizzando le 2 fascette metalliche fornite in dotazione.

In base al prodotto che si vuole installare, le fascette devono essere applicate utilizzando le apposite sedi (03) (Fig. 2 Fassaggio per UEBW (ULISSE EVO), pagina 2 ed Fig. 3 Fissaggio per NVX, NTX, pagina 3).

Fissare il supporto dell'unita PTZ o della telecamera fissa all'adattore tramite le viti e le rondelle in dotazione (02), utilizzando i 4 fori filettati (01). Assicurarsi che le filettature siano prive di sporcizia e residui.

Applicare del frenafiletti nei fori delle viti (Loctite 243®).

Prestare attenzione durante il fissaggio. Coppia di serraggio: 10.5Nm (±0.25Nm).

03 01 02

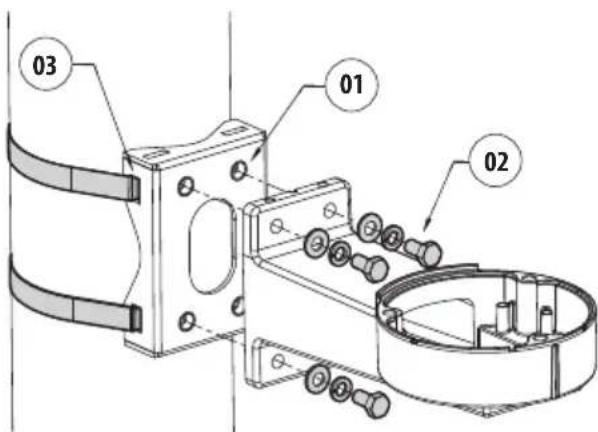

Fig. 2 Fassaggio per UEBW (ULISSE EVO)

03 01 02

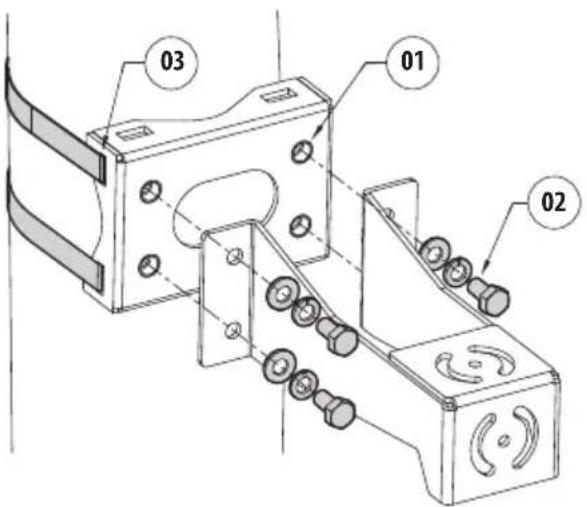

Fig. 3 Fissaggio per NVX, NTX

7 Dati tecnici

7.1 Meccanica

Supporto per UEBW (ULISSE EVO) e per telecamere NVX, NTX

Costruzione in acciaio Inox AISI 316L

Diametro pali: da 60mm fino a 200mm

Dimensioni: 121x85mm

Peso unitario: 0.35kg

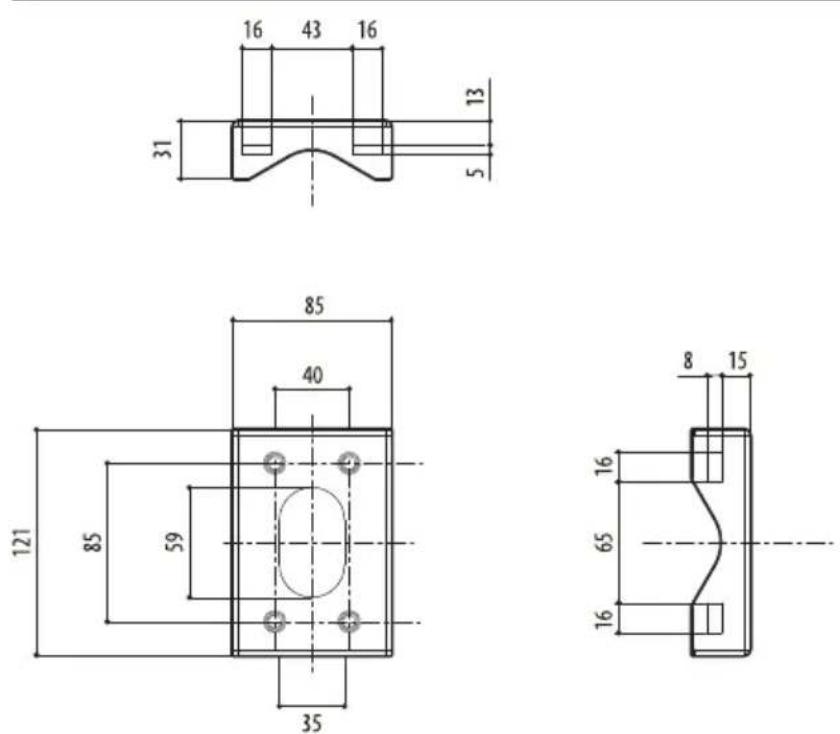

8 Disegni tecnici

Le misure indicate sono espresse in millimetri.

Fig. 4 UEAP.
