UEAP - Befestigungszubehör Videotec - Kostenlose Bedienungsanleitung

Produkttyp	Kamera-Mastadapter
Marke	Videotec
Modell	UEAP
Material	Edelstahl AISI 316L
Verwendungszweck	Montage an Masten für PTZ-Kameras (ULISSE EVO) und feste Kameras (NVX, NTX)
Kompatibler Mastdurchmesser	60 mm bis 200 mm
Lieferumfang	Edelstahl-Befestigungsschelle, Schrauben, Unterlegscheiben, Bedienungsanleitung
Installation	Durch qualifiziertes Fachpersonal; Anzugsdrehmoment: 10,5 Nm
Befestigung	2 mitgelieferte Metallklammern; dafür vorgesehene Aufnahmen verwenden
Kompatibilität	UEBW (ULISSE EVO), NVX, NTX
Sicherheit	Vor jedem Eingriff die Stromversorgung trennen; Original-Ersatzteile verwenden
Wartung	Befestigungen regelmäßig überprüfen; mit einem nicht scheuernden Tuch reinigen
Reparierbarkeit	Originalteile verwenden; bei Beschädigung den Lieferanten kontaktieren
Garantie	Nicht genehmigte Änderungen führen zum Garantieverlust
Gewicht	Ca. 1 kg (Schätzung)
Abmessungen (Adapter)	Nicht angegeben; geeignet für Masten mit 60-200 mm Durchmesser
Sicherheitsnormen	Anweisungen im Handbuch beachten; Installation und Wartung durch qualifiziertes Personal
Entsorgung	Verpackung recycelbar; Entsorgung gemäß örtlichen Vorschriften
Verwendung	Außenbereich (Edelstahl)

Häufig gestellte Fragen - UEAP Videotec

Ist der UEAP mit allen Videotec-Kameras kompatibel?

Nein, er wurde speziell für die Modelle UEBW (ULISSE EVO), NVX und NTX entwickelt.

Welchen Mastdurchmesser unterstützt der Adapter?

Der Adapter kann an Masten mit einem Durchmesser zwischen 60 mm und 200 mm montiert werden.

Wie installiere ich den UEAP an einem Mast?

Befestigen Sie den Adapter mit den 2 mitgelieferten Metallklammern am Mast unter Verwendung der dafür vorgesehenen Aufnahmen (Markierung 03 in der Anleitung). Ziehen Sie die Schrauben mit einem Drehmoment von 10,5 Nm fest.

Welche Schrauben werden mit dem Adapter geliefert?

Das Paket enthält Edelstahlschrauben und -unterlegscheiben, um die Halterung der PTZ-Einheit oder der festen Kamera am Adapter zu befestigen.

Benötigt der Adapter besondere Wartung?

Es wird empfohlen, regelmäßig den Zustand der Befestigungen zu überprüfen und den Adapter mit einem weichen, nicht scheuernden Tuch zu reinigen.

Welches Anzugsdrehmoment wird für die Schrauben empfohlen?

Das empfohlene Anzugsdrehmoment beträgt 10,5 Nm (±0,25 Nm). Tragen Sie vor dem Anziehen Schraubensicherung (Loctite 243) auf die Schraubenlöcher auf.

Kann ich den Adapter mit einer Kamera einer anderen Marke verwenden?

Der UEAP ist für die angegebenen Videotec-Modelle ausgelegt. Die Verwendung mit anderen Marken ist nicht garantiert und kann die Sicherheit gefährden.

Wo finde ich Ersatzteile für den UEAP?

Verwenden Sie ausschließlich Original-Ersatzteile von Videotec. Kontaktieren Sie Ihren Lieferanten oder den Kundendienst.

Erlischt die Garantie, wenn ich den Adapter modifiziere?

Ja, jede nicht ausdrücklich vom Hersteller genehmigte Änderung führt zum Garantieverlust.

Wie reinige ich den Edelstahladapter?

Reinigen Sie mit einem weichen Tuch und Seifenwasser. Vermeiden Sie Scheuermittel, die die Oberfläche zerkratzen könnten.

BEDIENUNGSANLEITUNG UEAP Videotec

Vor Installation und Anwendung der Einheit ist die gesamte gelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale.

Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

Stangenadaptermodul aus Blech aus rostfreiem Stahl AISI 316L. Für UEBW (ULISSE EVO) und NVX, NTX Kameras.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

5.3 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Massive Mastschelle
- Edelstahlschellen
• Schrauben
• Bedienungslanleitung

6 Installation

Besondere Aufmerksamkeit verlangen die Befestigungssysteme des Gerätes. Das Befestigungssystem muss in der Lage sein, mindestens das 4-fache Gewicht des gesamten Geräts zu tragen (S-N-Kopf, Objektiv, Kamera, Halterungen und Adapter).

Der Adapter kann an Stangen montiert werden, die einen Mindestdurchmesser von 60mm und einen Höchstdurchmesser von 200mm besitzen. Er ist mit im Lieferumfang enthaltenen Metallschellen zu befestigen. Der überschüssige Teil der Schellen kann abgeschnitten werden, um so die Montage zu erleichtern.

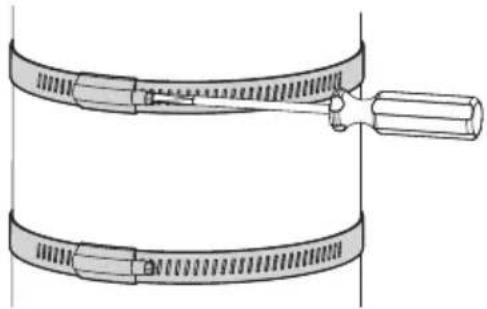

Den Adapter an der Stange befestigen. Hierzu die 2 im Lieferumfang enthaltenen Metallschellen verwenden.

Die Schellen müssen basierend auf dem zu installierenden Produkt verwendet werden. Hierzu die zugehörigen Sitze (03) verwenden (Abb. 2 Befestigung für UEBW (ULISSE EVO), Seite 2 und Abb. 3 Befestigung für NVX, NTX, Seite 3).

Die Halterung der PTZ-Einheit oder der festen Kamera am Adapter mithilfe der im Lieferumfang enthaltenen Schrauben und Unterlegscheiben (02) befestigen. Hierzu die 4 Gewindebohrungen (01) verwenden. Sicherstellen, dass die Gewinde ohne Schmutz und Rückstände sind.

Auf das Loch der Schrauben ein Gewindesicherungsmittel auftragen (Loctite 243®).

Auf die Befestigung achten. Anzugsdrehmoment: 10.5Nm (±0.25Nm).

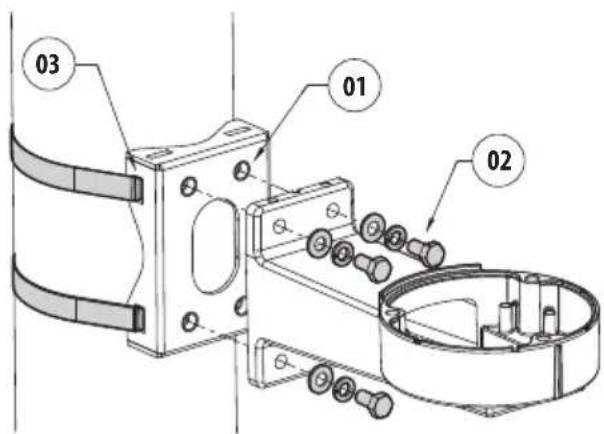

Abb. 2 Befestigung für UEBW (ULISSE EVO)

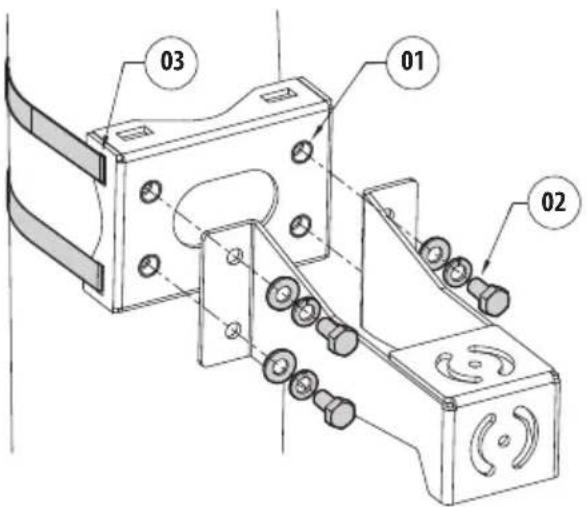

Abb. 3 Befestigung für NVX, NTX

7 Technische Daten

7.1 Mechanik

Halterung für UEBW (ULISSE EVO) und NVX, NTX Kameras

Hergestellt aus rostfreiem Stahl AISI 316L

Stangendurchmesser: von 60mm bis zu 200mm

Abmessungen: 121x85mm

Einheitsgewicht: 0.35kg

8 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.

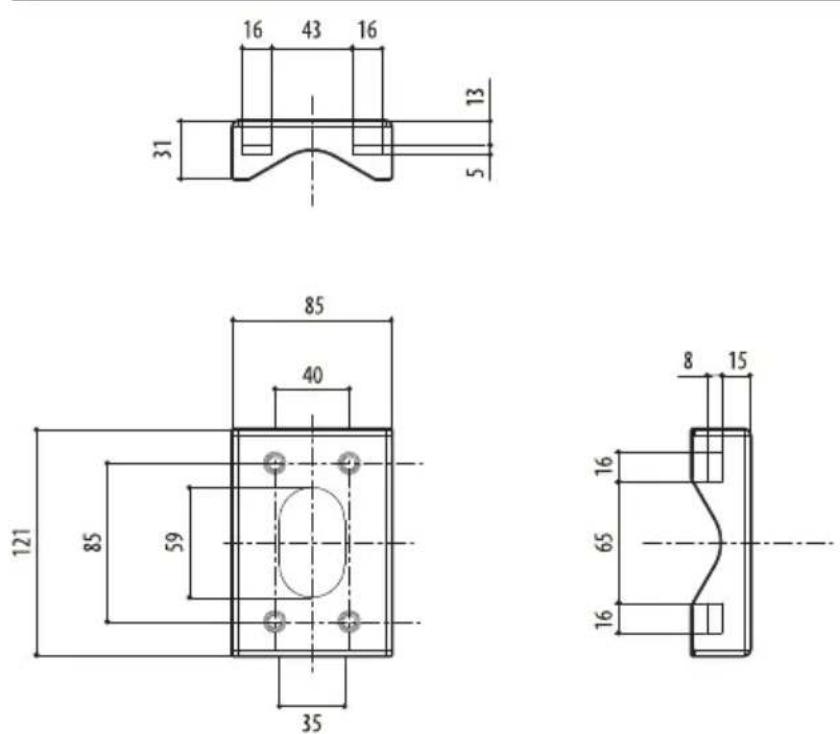

Abb. 4 UEAP.
