Caractéristiques techniques	Compatible avec les vélos électriques Urban Arrow
Capacité de charge	Jusqu'à 25 kg
Matériau	Aluminium léger et résistant
Dimensions	Dimensions spécifiques non fournies
Installation	Facile à installer avec des outils standards
Utilisation	Idéal pour transporter des bagages ou des courses
Maintenance	Vérifier régulièrement les fixations et nettoyer avec un chiffon humide
Sécurité	Assurez-vous que le porte-bagages est correctement fixé avant utilisation
Informations générales	Produit conçu pour une utilisation avec les vélos électriques Urban Arrow uniquement

FOIRE AUX QUESTIONS - Luggage Carrier Essential Urban Arrow

Comment installer le porte-bagages Urban Arrow Luggage Carrier Essential sur mon vélo électrique ?

Pour installer le porte-bagages, commencez par dévisser les boulons de fixation à l'arrière de votre vélo. Alignez le porte-bagages avec les points de fixation et serrez les boulons à l'aide d'une clé adaptée. Assurez-vous que tout est bien fixé avant de l'utiliser.

Le porte-bagages est-il compatible avec tous les modèles de vélos électriques Urban Arrow ?

Le porte-bagages Urban Arrow Luggage Carrier Essential est conçu spécifiquement pour les modèles Urban Arrow. Veuillez vérifier la compatibilité avec votre modèle sur le site officiel ou dans le manuel d'utilisation.

Quelle est la capacité de charge maximale du porte-bagages ?

La capacité de charge maximale du porte-bagages est de 25 kg. Veillez à ne pas dépasser cette limite pour garantir votre sécurité et celle de vos biens.

Comment entretenir le porte-bagages pour assurer sa longévité ?

Pour entretenir le porte-bagages, nettoyez-le régulièrement avec un chiffon humide et vérifiez les fixations pour vous assurer qu'elles restent bien serrées. Évitez d'exposer le porte-bagages à des conditions climatiques extrêmes pendant de longues périodes.

Puis-je utiliser le porte-bagages avec un siège enfant ?

Il est recommandé de ne pas utiliser le porte-bagages avec un siège enfant, car cela peut compromettre la sécurité et l'équilibre du vélo. Pour transporter un enfant, utilisez un siège conçu spécifiquement pour les vélos.

Que faire si le porte-bagages est endommagé ?

Si le porte-bagages est endommagé, cessez de l'utiliser immédiatement. Contactez le service client d'Urban Arrow pour obtenir des conseils sur les réparations ou le remplacement.

Le porte-bagages est-il facile à retirer ?

Oui, le porte-bagages est conçu pour être facilement retiré. Il suffit de dévisser les boulons de fixation pour le retirer en toute sécurité.

Où puis-je acheter des accessoires compatibles avec le porte-bagages ?

Vous pouvez acheter des accessoires compatibles auprès des revendeurs agréés Urban Arrow ou sur le site officiel d'Urban Arrow. Assurez-vous de vérifier la compatibilité avant l'achat.

MODE D'EMPLOI Luggage Carrier Essential Urban Arrow

Pèce Lettre
Porte-bagages A
Supports de garde-boue* B
Cadre* C
Feu arrêté Plateo* D

*Pièces du velo

\section*{Caracteristiques techniques}

Sujet Données
Dimensions (L*1*h) 484 mm * 200 mm * 160 mm
Diamètre du tube du cadre ø 16 mm
Matériaux Aluminium, revêtu en poudre
Capacité de charge maximale 27 kg
Interface du porte-bagages MIK HD

Consigne de sécurité

Veuillez lore attentivement ces instructions avant d'installer et d'utiliser l'Urban Arrow Luggage Carrier Essential.

Le Luggage Carrier Essential convient à tous les velos UA4.X, pouvant être identifiés à la conception distincte de son cadre arrêté, comme indiqué sur l'image de la couverture de ce manuel.
Lorsque le Luggage Carrier Essential est monté sur le modele d'anniversaire d'Urban Arrow en combinaison avec le feu arrere Supernova, des pieces supplémentaires sont nécessaires. Ces pieces et leurs instructions d'installation peuvent etre commandees aupres d'Urban Arrow en se referant au numero d'article et à la description suivants : UA02-0136 - Paquet de service Luggage Carrier Essential // Velod anniversaire.
Le Luggage Carrier Essential est testé et approuve selon les normes ISO 11243 avec 30 KG et EN14344 avec 30 KG.
Le Luggage Carrier Essential est testé et approuvé pour la combinaison de l'adaptateur MIK HD avec les sièges arrêté Urban Iki et Thule Yepp Nexxt Maxi.
Pour une installation correcte des produits dotés d'une interface MIK HD, veiliez-vous reporter aux instructions fournies avec le produit concerné.
- Avant d'installer un siège arrêté sur le Luggage Carrier Essential, vérifie toujours la hauteur de la selle. Les sièges arrêté installés trop haut peuvent cause des problèmes d'assise ou endommager la selle.
- Les connexions du Luggage Carrier Essential doivent être vérifiées avant chaque utilisation, notamment en cas d'utilisation d'un siège arrêté.
Assurez-vous que les sacs n'ont pas de lanières détachées qui peuvent se prendre dans la roue.
Assurez-vous que les reflecteurs et les yeux ne soient pas cachés par les bagages.

En cas de défaut, tel qu'une fissure ou une inflexion, nous vous recommendons de contacter votre concessionnaire. Ne continue pas à conduire si le porte-bagages est défectueux.
Si le Luggage Carrier Essential ou l'une de ses pieces importantes est tordu ou casset, remplacez toutes les pieces.
- Ne laissez pas les enfants grimper sur le Luggage Carrier Essential. Veillez à ce qu'ils soient toujours surveillés par une personne responsable de leur sécurité.
Veillez à ce que le Luggage Carrier Essential soit déchargependant le stockage.
- Ne dépassez jamais la capacité de charge maximale du Luggage Carrier Essential.
Le Luggage Carrier Essential n'est pas concu pour tirer une remorque.

Installation

Outils recommendés :

• Clé de 8 mm ou clé à cliquet
• Petit tournevis plat
• Clé Allen 4 mm
  Ruban adhésif
  Cable interieur
  Composé de blocage (force moyenne, par ex. Loctite 243)

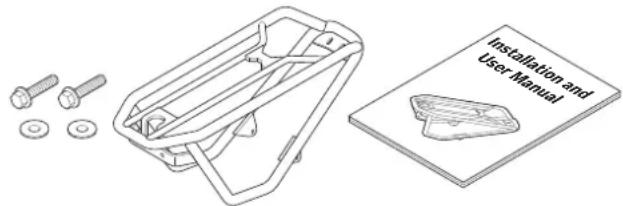

Vérifiez si le colis contient les composants suivants :

• Porte-bagages (1)
  Boulon à bride M5 x 20, hexagonal (2)
  Rondelle de protection M5 (4)
• Manuel d'installation et de l'utilisateur (1)

Pendant l'installation du porte-bagages, conservez ces pieces du velo pour une utilisation ultérieure :

Boulon hexagonal M5 x 16 mm (2)

1. Vérifier si les supports de garde-boue © sont montés à l'intérieur du cadre ©. Sinon, déconnectez-les et montez-les à l'intérieur. ① AVIS Sécurise les boulons avec un composé de blocage (par ex. Lochtite 243).
2. Utilisez la clé de 8 mm ou la clé à cliquet pour démonter le feu arrrière Plateo © de son support. © AVIS Assurez-vous que les extrémités des fils ne tombent pas.
3. Utilisez un petit tournevis plat pour retarder le connecteur du feu arrrière Plateo ⑨ . ③ AVIS Retirez la batterie de son support avant de commencer l'installation.
4. Utilisez la clé Allen pour démonter le support. ④ AVIS Conservez les boulons et les rondelles pour une utilisation ultérieure. Le support n'est pas nécessaire pour le montage du porte-bagages; veuillez le jeter en conséquence.
5. Retirez le cable du feu du cadre © aussi loin que nécessaire. ⑤
6. Retirez la fiche du feu arrière et déconnectez les fils rouge et noir.
   ⑥ Avis Conservez la fiche pour une utilisation ultérieure.
7. Fixez le feu arrière Plateo au porte-bagages en utilisant les rondelles et les écrous borgnes d'origine.
8. Insérez le cable interieur à travers l'ouverture du porte-bagages (A) pres du support du feu, vers l'avant. Fixez bien le cable du feu avec du ruban adhési f à l'extrémité du cable interieur. (7)
9. Insérez le cable du feu à travers le porte-bagages © jusqu'à ce qu'il dessorte par l'arrière. Détachez le cable interieur du cable du feu et retirez le ruban adhésiF. ⑧
10. Passez les fils rouge et noir dans le connecteur et repliez les extrémites étamées. Positionnez le fil rouge sur le côte rond du connecteur. Positionnez le fil noir sur le côte rectangulaire du connecteur. ⑨

Garantie

FR

1. Fixez le connecteur au feu arrêté Plateo ⑥ .
2. Remplacez la batterie et vérifier si le feu arrête Plateo ⑥ fonctionne.
3. Fixez l'avant du porte-bagages 已 au cadre 已 en réutilisant les boulons de l' étape 4 et les rondelles de protection M5. 已 AVIS Sécurisez les boulons avec un composé de blocage.
4. Fixez la base du porte-bagages © au cadre © en utilisant les boulons à bride M5 x 20 et les rondelles de protection M5. © AVIS Sécurisez les boulons avec un composé de blocage.
5. Remettez l'excedent du cable du feu dans le porte-bagages à travers le passé-fil, dans le cadre ©. Mettez le passé-fil en place lorsque la longueur souhaitation est atteinte. ©

AVIS Pour désinstaller le Luggage Carrier Essential, suivez toutes les étapes et leurs instructions dans l'ordre inverse.

Veuillez manipuler ce produit avec le soin approprié. Contactez votre partenaire Urban Arrow avant de returner le produit. La garantie couvre 24 mois à compter de la date d'acquisition. Le produit défectueux doit être renvoyé au fabricant dans un-delai de 2 semaines.

La garantie s'annulerait dans les cas suivants :

• force extérieure;
  manque de soins;
  non-respect des consignes de sécurité ;
• décoloration causée par le rayonnement UV;
• égratignures, entailles et détachment de la peinture causés par un usage normal;
• Modification sur le Luggage Carrier Essential ou ses composants sans autorisation;
  Le Luggage Carrier Essential n'est pas monté par un concessionnaire agrée de velos d'Urban Arrow.
