BEDIENUNGSANLEITUNG Luggage Carrier Essential Urban Arrow

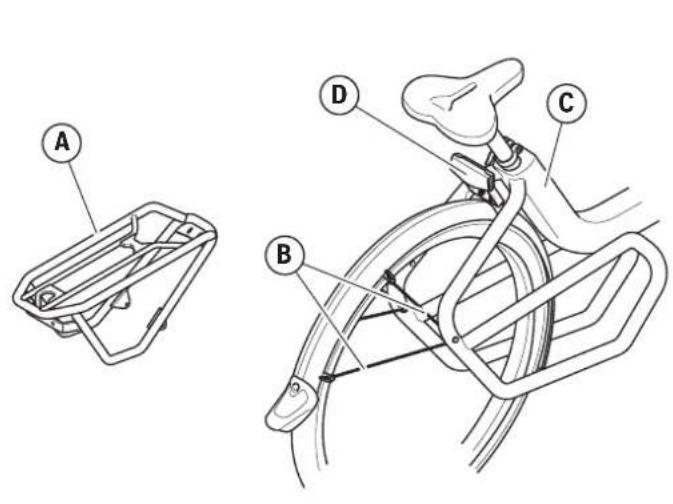

Teil Buchstabe
Gepäckträger A
Schutzblechstreben* B
Rahmen* C
Plateo-Rücklicht* D

*Teil des Fahrrads

Technische Daten

Bereich Daten
Abmessungen (L*B'H) 484 mm*200	mm*160 mm
Durchmesser des Rahmenrohrs ø16mm
Materialien Aluminium, pulverbeschichtet
Maximale Tragfähigkeit 27 kg
Gepäckträger-Schnittstelle MIK HD

Sicherheitshinweise

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie den Urban Arrow Luggage Carrier Essential installieren und verwenden.

Der Luggage Carrier Essential ist für alle UA4.X-Fahrträger geeignet, die Sie an der besonderen Gestaltung des hinteren Rahmens erkennen können, wie auf der Umschlagabbildung dieser Handbuchs gezeigt.
- Wenn der Luggage Carrier Essential auf dem Urban Arrow Anniversary-Modell in Kombination mit dem Supernova-Rücklicht montiert wird, sind zusätzliche Teile erforderlich. Diese Teile und die dazugehörigen Installationsanleitung können Sie bei Urban Arrow unter Angabe der folgenden Artikelnummer und Beschreibung bestehen: UA02-0136 - Service-Paket Luggage Carrier Essential // Anniversary Bike.
Der Luggage Carrier Essential ist gemäß ISO 1243 mit 30 KG und EN14344 mit 30 KG getestet und zugelassen.
Der Luggage Carrier Essential ist für die Adapterkombination MIK HD mit dem Urban Iki und den Rücksitzen Thule Yepp Nexxt Maxi getestet und zugelassen.
- Für die ordnungsgemäß Installation von Produkten mit einer MIK HD-Schnittstelle lessen Sieitte die mit dem betreffenden Produkt geleiferte Anleitung.
- Bevor Sie einen Rücksitz auf dem Luggage Carrier Essential installieren, überprüfen Sie immer die Höhe des Sattels. Zu hoch montierte Rücksitze können Sitzprobleme oder Schäden am Sattel verursachen.
Die Verbindungen des Luggage Carrier Essential müssen vor jedem Gebrauch überprüft werden, insbesondere bei Verwendung eines Rücksitzes.
- Achten Sie darauf, dass die Taschen keine losen Gurte haben, die sich im Rad verfangen können.

• Stellen Sie sicher, dass Reflektoren und Lampen nicht durch Gepäckstücke verdeckt werden.
  Im Falle eines Defekts, z. B. einem Riss oder einer Verbiegung, empfehlen wir Ihnen, sich an ihren Handlcr zu wenden.fahren Si mit defektem Gepackträger nicht weiter.
• Wenn der Luggage Carrier Essential oder einscher wichtigen Teile verbogen oder gebrochen sind, müssen Sie alle Teile ersetzen.
• Lassen Sie Kinder nicht auf den Luggage Carrier Essential klettern. Stellen Sie sicher, dass sie stets von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden.
• Stellen Sie sicher, dass der Luggage Carrier Essential während der Lagerung nicht beladen ist.
• Überschreiben Sie niemals die maximale Tragfähigkeit des Luggage Carrier Essential.
• Der Luggage Carrier Essential ist nicht zum Ziehen eines Anhängers geeignet.

Installation

Empfohlene Werkzeuge:

• Schrauben- oder Ratschenschlüssel 8mm
• Kleiner Schlitzschraubendreher
• Innensechskantschlüssel 4mm
• Klebeband
• Innenliegenden Kabel
• Schraubensicherung (mittelfest, z.B. Loctite 243)

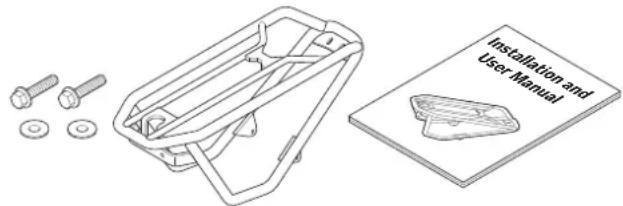

Prufen Sie, ob die Verpackung die folgenden Komponenten enthalt:

Gepacktrager (1)
Flanschschraube M5x20, Sechskant (2)
Schutzblech-Unterlegscheibe M5 (4)
- Installations- und Benutzieranleitung (1)

Bewahren Sie folgende Fahrradteile bei der Installation des Gepäckträgers zur späteren Verwendung auf:

• Innensechskantschraube M5x16mm (2)

So installieren Sie den Luggage Carrier Essential:

1. Prufen Sie, ob die Schutzblechstreben ⑤ an der Innenseite des Rahmens angebracht sind ⑥. Wenn nicht, lösen Sie sie und montieren Sie sie auf der Innenseite. ① HINWEIS Sichern Sie die Schrauben mit einer Schraubensicherung (z.B. Loctite 243).
2. Verwenden Sie den Schrauben- oder Ratschenschlüssel 8mm, um das Plateo-Rücklicht von seiner Halterung zu demontieren. ② HINWEIS Achten Sie darauf, dass die Drahtenden nicht hersausfallen.
3. Verwenden Sie einen kleinen Schlitzschraubendreher, um den Stecker vom Plateo-Rücklicht abzuziehen. ③ HINWEIS Nehmen Sie die Batterie aus dem Batteriehalter, bevor Sie mit der Installation beginnen.
4. Verwenden Sie den Innensechskantschlüssel, um die Halterung zu demontieren. ④ HINWEIS Bewahren Sie die Schrauben und Unterlegscheiben zur späteren Verwendung auf. Die Halterung wird für die Montage des Gepäckträgers nicht besteht.itte entsorgen Sie sie entsprechend.
5. Ziehen Sie das Lichtkabel so welt wie notig aus dem Rahmen C heraus. ⑤
6. Entfernen Sie den Stecker vom Rücklicht undziehen Sie den roten und schwarzen Draht ab. ⑥ Hinweis Bewahren Sie den Stecker zur späteren Verwendung auf.
7. Befestigen Sie das Plateo Rücklicht mit den originen Unterlegscheiben und Hutmuttern am Gepäckträger.
8. Schieben Sie das innenliegende Kabel durch die Öffnung im Gepäckträger in der Nähe der Lichtalterung nach vorne. Befestigen Sie das Lichtkabel mit Klebeband fest am Ende des innenliegenden Kabels. ⑦

Garantie

1. Ziehen Sie das Lichtkabel durch den Gepäckträger (A), bis es auf der Rückseite herauskommt. Lösen Sie das innenliegende Kabel vom Lichtkabel und entfern den Sie das Klebeband. (B)
2. Stecken Sie die roten und schwarzen Drahte durch den Stecker und klappen Sie die verzinnten Enden zurück. Positionieren Sie den roten Draht an der runden Seite des Steckers. Positionieren Sie den schwarzen Draht an der rechteckigen Seite des Steckers. ⑨
3. Befestigen Sie den Stecker am Plateo-Rücklicht ⑥.
4. Tauschen Sie die Batterie aus und prufen Sie, ob das PlateoRücklicht @ Funktioniert.
5. Befestigen Sie die Vorderseite des Gepäckträgers mit den Schrauben und den mitgelieferten Unterlegscheiben M5 aus Schritt 4 am Rahman ©. HINWEIS Sichern Sie die Schrauben mit einer Schraubensicherung.
6. Befestigen Sie die Basis des Gepäckträgers mit den Flanschschrauben M5 x 20 und den Schutzblech-Uterlegscheiben M5 am Rahmen 念 HINWEIS Sichern Sie die Schrauben mit einer Schraubensicherung.
7. Führer Sie die überschüssige Länge des Lichtkabels wieder durch den Gepäckträger, durch die Kabeldurchführung, in den Rahmen. Drücken Sie die Kabeldurchführung an ihren Platz, wenn die gewünschte Länge erreicht ist. ⑬

HINWEIS Um den Luggage Carrier Essential zu demontieren, führen Sie alle Schritte und deren Anweisungen in umgekehrter Reihenfolge aus.

Bitte behandeln Sie这点es Produkt mit angemessener Sorgfalt. Kontaktieren Sie ihren Urban Arrow-Partner, bevor Sie das Produkt zurücksenden. Die Garantie gilt für 24 Monate ab Kaufdatum. Das defekte Produkt muss innerhalb von 2 Wochen an den Hersteller geschickt werden.

In folgenden Fälle verwällt die Garantie:

• AuBere Krafteinwirkung;
  Mangelnde Pflege;
  Nichteinhaltung von Sicherheitshinweisen;
  Durch UV-Strahlung verursache Verfürbung;
• Kratzer, Beulen und Ablösungen der Lackierung, die durch normalen Gebrauch entstehen;

• Unerlaubte Änderungen am Luggage Carrier Essential oder seinen Komponenten;

• Wenn der Luggage Carrier Essential nicht von einem autorisierten Urban Arrow-Fahrtradnehmer montiert wurde.
