GEBRUIKSAANWIJZING Luggage Carrier Essential Urban Arrow

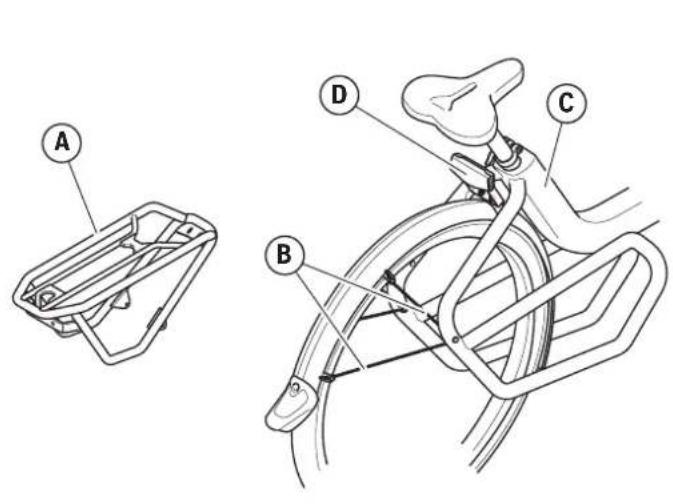

Onderdeel Letter
Drager A
Spatbord blijft* B
Kader* C
Plateo achechterlicht* D

*Fietsonderdeel

Technische gegevens

Onderwarp Gegevens
Afmetingen (L*B*H) 484mm*200mm*160mm
Kaderbuisdiameter ø16mm
Materialen Aluminium, poedergecoat
Maximum belastingsvermogen 27 kg
Dragerinterface MIK HD

Veiligheidsinstructies

Lees deze instructles zorgvuldig door voordat u de Urban Arrow Luggage Carrier Essential installeert engebruikt.

• De Luggage Carrier Essential is geschikt voor alle UA4.X fietsen die+knen worden herkend aan de hand van hun uneke achechterste kaderontwerp, zoals afgebeeld op het titelblad van deze handleiding.
• Wonneer de Luggage Carrier Essential in combinatie met het Supernova anschterlicht op het Urban Arrow Anniversary Model gemonteerd worden, zich er bijkomende onderdelen nodig. Deze onderdelen en hun installmentieinstrictions konnen bij Urban Arrow worden bested door te verwijzen maar het volgende artikelnummer en diens beschrijving: UA02-0136 - onderhoudspakket Luggage Carrier Essential // Anniversary Bike.
  De Luggage Carrier Essential is getest en goedgekeurd in overeenstemming met ISO 11243 met 30kg en EN14344 met 30kg.
• De Luggage Carrier Essential is getest en goedgekeurd voor de MIK HD-adaptercombinatie met de Urban Iki en de Thule Yepp Nexxt Maxichterste fietsstoeltjes.
  Voor de correcte installmentie van producten met de MIK HD-interface, raadpleegt u de instructies die met het betrokken product worden geleverd.
  Voor men een achterste fietsstoeltje op de Luggage Carrier Essential installeert, contrôleert u altijd de zadelhoogte. Achterste fietsstoeltjes die te hoog zijn geinstalleerd hunen zitproblemenveroorzaken of schade aan het zadel.
• De verbindingen van de Luggage Carrier Essential moeten gecontroleerd worden voor elk gebruik, in het bijzonder wanneer men eenchterste fietsstoeltje gebruikt.
  Zorg ervoor dat de riemen Niet los hangen zodate ze Niet in het wiei verstrekt+kunnenraken.

Zorg ervoor dat de reflectoren en lampen Niet door de bagage worden weggestoken.
- Indien er iets defect is, zoals een barst of een deuk, raden we u aan contact op te nemen met uw dealer. Blijf nicht verder rijden als de drager defect is.
- Indien de Luggage Carrier Essential of een van+zijn belangrijke onderdelen gebogen of gebroken+zijn, dieze onderdelen verrangen.
- Kinderen nicht op de Luggage Carrier Essential latent klimmen. Zorg ervoor dat ze.altijd onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.
Zorg ervoor dat de Luggage Carrier Essential Niet belast is wanner deze worden opgeborgen.
Maximaal belastingsvermogen van de Luggage Carrier Essential nooit overschrijden.
- De Luggage Carrier Essential is nicht ontworpen om een aanhangwagen te trekken.

Installatie

Aanbevolen gereedschap:

• 8mm moersleutel of ratelsleutel
  -kleine platte schroevendraaier
  4mm inbussleutel
• Plakband
  Binnenste kabel
  Veiligheidslak (medium sterkte, b.v. Loctite 243)

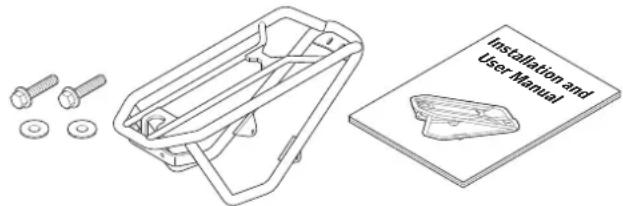

Controller of de verpakking de volgende onderden bevat:

• Drager (1)
  M5x20 flensbout, hexagonal (2)
  M5 spatbordsluitring (4)
  Installatie en gebruiksaanwijzing (1)

Bewaar deze fietsonderdelen voor later gebruikijdens de installmentie van de drager:

M5x16mm inbusbout (2)

1. Controlleren of spatabordsteunen ⑧ aan de binnenzijde van het kader © zich gemonteerd. Indien Niet, ontkoppelen en aan de binnenzijde monteren. ① OPMERKING De bouten met veiligheidslak (b.v. Lochtite 243) beveiligden.
2. De 8mm spansleutel of ratelsleutel gebruiken om het Plateo城县ichtlicht ⑤ van diens beugel te demonteren. ② OPMERKING Verzekeren dat de kabeluiesteinden Niet uittvallen.
3. Gebruik eenkleine platte schroevendraaler om de connector uithet Plateo achechterlicht te trekken. ③ OPGELET Batterijui de batterijhouser verwijderen voor de start van de installmentie.
4. Gebruik de inbussleutel om de beugel te demonteren. ④ OPMERKING Bouten en sluitringen voor later gebruik bewaren. De beugel is Niet nodig om de drager te monteren, gooit deze op gegaste manier weg.
5. Lichtkabel zo ver als nodig UIT het kader @ trekken. ⑤
6. De dop uit hetijkenlicht verwijderen en de rode en zwarte draad ontkoppelen. © Opmerking Dichtingsring voor later gebruik bewaren.
7. Het Plateo achechterlicht 們 aan de drager 四 vastmaken met behulp van de originele sluitringen en dopmoeren.
8. De binnenste kabel door de opening in de drager 已 in de buurt van de lichtbeugel aan de voorzijde duwen. De lichtkabel met behulp van plakband stevig aan het uiteinde van de binnenste kabel vastmaken. ⑦
9. Delichtkabel door de drager ④ trekken tot deze vanaf de_achterzijde uitsteekt. De binnenste kabel van delichtkabel losmaken en de plankband verwijderen. 8

Garantie

1. De rode en zwarte draden door de connector steken en de vertinde uiteinden terugplooien. Rode draad aan de Ronde zijde van de connector plaatsen. Zwarte draad aan de vierkanten zijde van de connector plaatsen. ⑨
2. De connector aan het Plateo achechterlicht ⑥ vastmaken.
3. De batterij verrangen en controleren of het Plateo anschterlicht ⑥ werkt.
4. De voorzijde van de drager 們 aan het kader 們 vastmaken door de bouten van stap 4 en de meegeleverde M5 spatbordsluitringen te hergebruiken. 們 OPMERKING De bouten met verligheidslak beveiligien.
5. De voorzijde van de drager 們 aan het kader 們 vastmaken door de M5 x 20 flensbouten en M5 spatbordsluitringen te gebruiken. OPMERKING De bouten met veiligheidslak beveiligien.
6. De overtollige lenghte van de lichtkabel terug door de drager A, door de dichtingsring, in het kader © plaatsen. Wanner de gewenste lenghte bereikt is, de dichtingsring op+zijn plaats duwen. 13

OPMERKING Alle stappen en instructies in omgekeerde volgorde uitvoeren om de Luggage Carrier Essential te demonteren.

Behandel dit product met voldoende zorg. Neem contact op met uw Urban Arrow partner voordat u het articlel terugbrengt. De garantie dekt 24 maanden vanaf de datum van aankoop. Het defecte product要去 binnen 2 weken maar de fabrikant worden gestuurd.

De garantie vervalt in de volgende gevalen:

• Externe kracht;
  Gebrek aan zorg;
• Het Niet naleven van de veiligheidsinstructies;
• Verkleuring veroorzaakt door UV-straling;
• Krassen, deuken en losraken van de verf veroorzaakt door normala gebruik;
• Niet-geauthoriseerde wijzigingen aan de Luggage Carrier Essential of diens onderdelen;
• De Luggage Carrier Essential wird nicht door een geauthoriseerde Urban Arrow fietsverdeler gemonteerd.
