GEBRUIKSAANWIJZING Luggage Carrier Trekking Urban Arrow

1. Productonderdelen 2. Veiligheidsinstructies

NL

Onderdeel Letter
Drager A
Spatbordsteunen* B
Frame* C
Bovenste gaten achterframe* D
Onderste gaten achterframe* E
Remkabel* F
P-klem* G

*Fietsonderdelen

Technische gegevens

Onderwerp	Gegevens
Afmetingen (l x b x h)	372mm x 192mm x 165mm
Diameter framebuis	14mm
Materialen	Aluminium, poedercoating
Maximaal draagvermogen	10 kg per zijde

Lees deze instructies zorgvuldig door voordat u de Urban Arrow Trekking Luggage Carrier installeert en gebruikt.

• De Trekking Luggage Carrier is voor alle UA4.X-fietsen geschikt, die herkenbaar zijn aan het aparte ontwerp van het achterframe. ①
• Zorg ervoor dat elke tas die op de bagagedrager wordt bevestigd, stevig vastzit volgens de instructies van de fabrikant en dat er geen losse riemen zijn die in het wiel kunnen blijven haken.
• Zorg ervoor dat reflectoren en lampen niet aan het oog worden onttrokken door bagage.
• De Urban Arrow Trekking Luggage Carrier is niet ontworpen voor de bevestiging van een kinderzitje.
• De verbindingen van de Trekking Luggage Carrier moeten voor elk gebruik worden gecontroleerd.
• In geval van een defect, zoals een scheur of verbuiging, raden wij u aan contact op te nemen met uw dealer. Rijd niet verder als de drager defect is.
• Als de Trekking Luggage Carrier of een van de belangrijke onderdelen daarvan verbogen of gebroken is, moeten alle onderdelen worden vervangen.
• Laat kinderen niet op de Trekking Luggage Carrier klimmen. Zorg ervoor dat ze altijd onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.

3. Installatie

• Zorg ervoor dat de Trekking Luggage Carrier tijdens opslag wordt uitgeladen.
• Ongeoorloofde wijzigingen aan de Trekking Luggage Carrier of onderdelen daarvan zijn niet toegestaan. Hierdoor vervalt de garantie.
• Overschrijd nooit het maximale draagvermogen van de Trekking Luggage Carrier.
• De bagagedrager is niet ontworpen om een aanhangwagen te trekken.

Aanbevolen gereedschap:

• 8mm-moersleutel
• 10mm-moersleutel
- Bevestigingswikkels

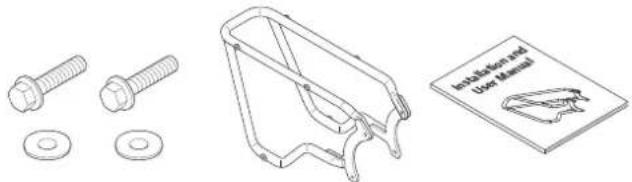

Controleer of de verpakking de volgende onderdelen bevat:

1. Koppel de spatbordsteunen Ⓑ van het frame Ⓒ los.
2. Plaats de drager Ⓐ horizontaal in de richting van de bovenste achterframe-gaten Ⓑ. Zorg ervoor dat de drager niet in de weg zit van de spatbordsteunen Ⓑ. ②

4. Garantie

NL

1. Bevestig de bovenste arm van de drager Ⓐ aan de bovenste gaten van het achterframe Ⓓ met de M5x25-flensbouten en M5-afdichtringen. ②
2. Steek de M6x25 flensbouten door de M6-afdichtringen, de gleuven op de p-klemmen © en de gleuven op de spatbordsteunen Ⓑ. ③ OPMERKING Zorg ervoor dat de remkabel Ⓓ uit de buurt van het remmechanisme is geplaatst.

3. Bevestig de onderste arm van de drager Ⓐ aan de onderste gaten van het achterframe Ⓔ door de M6x25 flensbouten vast te draaien. ③

4. Draaialleflensbouten vast.

OPMERKING Als de drager wordt gemonteerd op een frame met metalen spatbordsteunen, kan het spatbord losraken en gemakkelijker rammelen. Om dit te voorkomen kunt u bevestigingswikkels gebruiken om de onderste spatbordsteunen aan de onderste arm van de drager vast te maken. ④

OPMERKING Wanneer u de drager in combinatie met een Ortliebfietstas gebruikt, moet u ervoor zorgen dat u voor gebruik de juiste E236-sluitknoppen installeert.

OPMERKING Om de drager te verwijderen, volgt u stap 1-5, en de bijbehorende instructies, in omgekeerde volgorde.

Behandel dit product met de nodige zorg. Neem contact op met uw Urban Arrow partner voordat u het artikel terugbrengt. De garantie dekt 24 maanden vanaf de datum van aankoop. Het defecte product moet binnen 2 weken naar de fabrikant worden gestuurd. De garantie vervalt in de volgende gevallen:

• Externe kracht;
• Gebrek aan zorg;
• Het niet naleven van de veiligheidsinstructies;
  • Verkleuring door UV-straling;
• Krassen, deuken en het loskomen van de verf veroorzaakt door normaal gebruik.

Wijzigingen aan de Urban Arrow Trekking Luggage Carrier of zijn onderdelen zijn niet toegestaan. Hierdoor vervalt de garantie.
