MODE D'EMPLOI GAWUXGFTG Gladiator

Montage du panier pour ballons aux profilés GearTrack® ou aux panneaux GearWall® 9

Assemblage du panier pour ballons....9

Assemblage du casier de golf 10

Montage du casier de golf sur le mur....10

Assemblage du casier à accessoires pour nettoyage....12

Montage du casier à accessoires pour nettoyage sur le mur 12

Garantie 12

ÍNDICE

Au Canada : 1 800 807-6777

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

SÛRETÉ DES INSTALLATIONS DU CASIER À ACCESSOIRES POUR NETTOYAGE, DU CASIER DE GOLF ET DU PANIER POUR BALLONS

Pièces Limite de poids maximum Outils et pièces requis
Panier pour ballons 25 lb (11,3 kg) N.D.
Casier de golf	25 lb (11,3 kg) pour la tablette à chaussures	Tourne-écrou de ^3/_8 " (9,52 mm), tourne-écrou de ^1/_2 " (1,27 cm), tournevis à tête cruciforme, clé à tête hexagonale
	50 lb (22,7 kg) pour la tablette à sac de golf
	75 lb (34,0 kg) pour le casier de golf
Casier à accessoires pour nettoyage 25 lb (11,3 kg) Tourne-écrou de		^3/_8 " (9,52 mm), tournevis à tête cruciforme

IMPORTANT : Produit conçu pour une installation sur des panneaux Gladiator® Garageworks GearWall® ou des profilés GearTrack®. REMARQUE :

1. Vérifier que lors de l'installation des panneaux GearWall ^® ou des profilés GearTrack ^® Gladiator ^® , une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24" (60,96 cm) entre les vis.
2. Retirer les composants et pièces d'assemblage du casier; jeter ou recycler les matériaux d'emballage.

PANIER POUR BALLONS

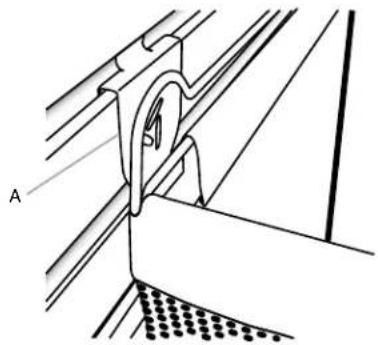

Fixer le panier pour ballons au profilé GearTrack® ou au panneau GearWall® pour le montage

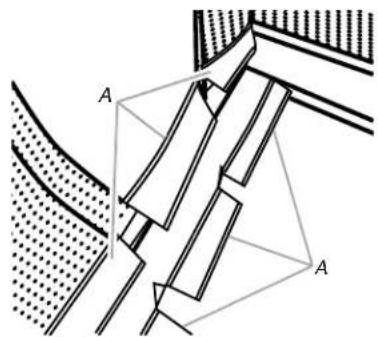

1. Aligner les supports de montage, un sur chaque côté du cadre arrière avec les rainures de l'emplacement désiré sur le panneau GearWall® ou sur le profilé GearTrack®.

2. Engager les rives d'accrochage dans les rainures du panneau GearWall® ou du profilé GearTrack® : soulever, pousser contre le mur, et abaisser pour que les deux rives s'engagent parfaitement dans les rainures d'accrochage.

1. Inspector le panier pour ballons depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures.

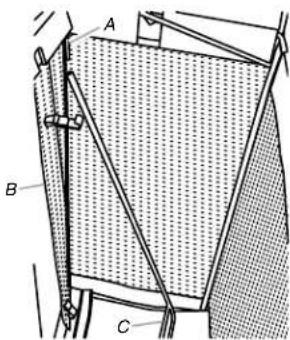

Assemblage du panier pour ballons

IMPORTANT : Avant le montage, fixer d'abord le panier pour ballons au panneau GearWall® ou au profilé GearTrack®.

1. Accéder à l'intérieur du panier à ballons et détacher les fermetures de tissu au fond du panier, bord avant.

A. Fermetures de tissu

1. Faire glisser les tiges creuses en métal dans chaque extrémité du cadre inférieur, tel qu'illustré.

A B

A. Tige creuse en métal
B. Cadre inférieur

1. En tenant le cadre inférieur où il est assemblé aux tiges en métal, placer le cadre, bord inférieur vers le bas, dans le panier à ballons de manière inclinée.

A B C

A. Cadre supérieur
C. Cadre inférieur
B. Avant du panier à ballons

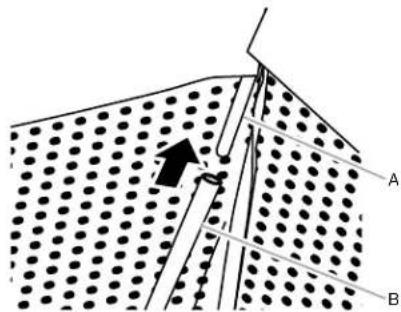

1. Faire glisser les tiges creuses en métal qui sont assemblées au cadre inférieur, dans chaque extrémité du cadre supérieur, tel qu'illustré.

A. Cadre supérieur
B. Avant du panier à ballons

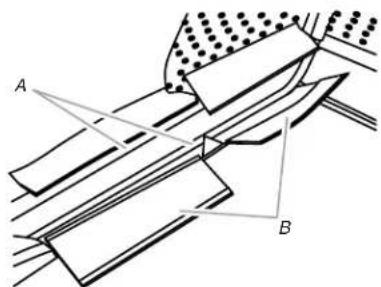

1. Tirer le cadre inférieur vers l'avant jusqu'à ce qu'il se trouve entre les fermetures de tissu au bas du panier à ballons. Fixer les fermetures de tissu autour des deux barres transversales du cadre inférieur.

REMARQUE : S'assurer que les fermetures de tissu sont bien fixées autour des barres transversales supérieure et inférieure du cadre.

A B

A. Barre transversale
B. Fermetures de tissu

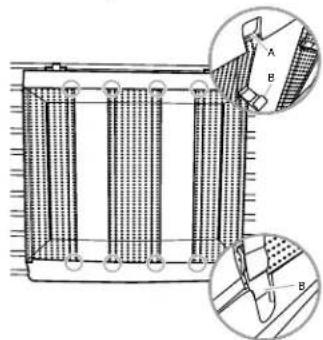

1. Fixer les huit crochets, un à chaque extrémité des quatre sangles élastiques, sur le cadre supérieur et inférieur, tel qu'illustré.

A. Cadre supérieur
B. Crochet

CASIER DE GOLF

Assemblage du casier de golf

F1

F2

F1 : Boulon à tête hexagonale de ^5/_16 " (7,93 mm) (14)

F2 : Écrou à embase de 5/16" (7,93 mm) (4)

1. Fixer la tablette à sac de golf aux côtés au moyen des boulons à tête hexagonale de 516 " (7,93 mm) (F1) et des écrous à embase de 516 " (7,93 mm) (F2), tel qu'illustré.

A. Écrou à embase de ^5/_16 " (7,93 mm) (F2)

B. Boulon à tête hexagonale de 516 " (7,93 mm) (F1)

1. Créer une tablette à chaussures avec 5 tiges fixées sur les deux côtés du casier de golf au moyen des boulons à tête hexagonale de ^5/16 (7,93 mm) (F1), tel qu'illustré.

A. Boulon à tête hexagonale de 516 " (7,93 mm) (F1)

1. Mettez le casier de golf debout.

Installation des traverses de fixation

F7

F8 F10

F2 F3b F7

F2 Écrou à embase de 5/16" (7,93 mm) (8)

F3b - Vis Phillips (4)

F7 - Boulon de carrosserie (8)

F8 - Rondelle (8)

F10 Écrou borgne (4)

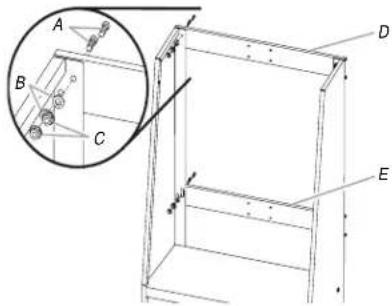

1. Alors que les rives d'accrochage sont orientées vers le bas, aligner les deux trous de la traverse avec les 2 trous supérieurs de chaque côté.

2. En partant de l'arrière, insérer un boulon de carrosserie (F7) dans les trous de la traverse et dans le côté.

3. En partant de l'avant, fixer chaque boulon avec une rondelle (F8) et un écrou à embase (F2). Serrer complètement les écrous.

4. Répéter les étapes 1 à 3 pour fixer la traverse de fixation inférieure.

REMARQUE : Serrer manuellement les écrous pour fixer la traverse inférieure. Pour installer le casier de golf sur le mur, cette traverse doit être ajustée.

D. Traverse de fixation supérieure

B. Rondelle (F8)

E. Traverse de fixation inférieure

C. Écrous à embase (F2)

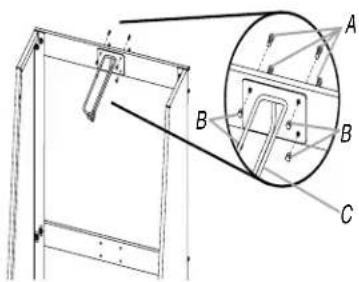

1. Fixer le diviseur des sacs de golf aux 4 trous au centre de la traverse de fixation supérieure au moyen des vis à tête cruciforme (F3b) et des écrous borgnes (F10).

A. Vis à tête cruciforme (F3b)

C. Diviseur de sacs de golf

B. Écrous borgnes (F10)

Installation du casier de golf sur le mur

IMPORTANT : Si des profilés GearTrack® Gladiator® sont utilisés pour supporter le casier de golf, ils doivent être installés à 18" (46 cm) l'un de l'autre.

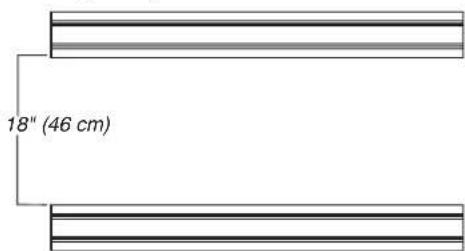

1. Choisir l'emplacement d'installation du casier sur les panneaux GearWall® ou les profilés GearTrack®.

2. Engager chaque traverse de fixation supérieure dans la rainure murale : soulever, pousser vers le mur et abaisser les rives d'accrochage dans les rainures murales.

3. Inspector le casier de golf depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.

A B C

A. Rive d'accrochage
B. Rainure
C. Traverse de fixation complètement engagée

1. En saisissant les boulons, soulever la traverse de fixation inférieure pour aligner les rives d'accrochage avec les rainures sur le panneau GearWall® ou le profilé GearTrack®.

2. Pousser le casier de golf vers le mur et abaisser les rives d'accrochage inférieures dans les rainures. REMARQUE : Vérifier que la traverse de fixation inférieure est parfaitement engagée dans la rainure.

3. Serrer les écrous sur la traverse de fixation inférieure à l'aide d'une clé de 1/2" (1,27 cm).

4. Inspector le casier de golf par les côtés – vérifier que les traverses de fixation supérieure et inférieure sont parfaitement engagées dans les rainures, tels qu'illustrés.

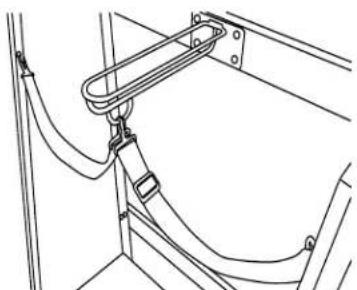

1. Fixer chaque sangle au panneau latéral et à l'anneau en D sur leu diviseur de sacs de golf, tel qu'illustré.

Assemblage du casier à accessoires pour nettoyage

F3b

F3b Vis à tête cruciforme (2)

F10

F10 Écrou borgne (6)

1. Insérer les goujons du sommet de chaque panneau latéral dans les deux trous de chaque côté du panneau arrière du casier.

REMARQUE : Veiller à ce que la rive d'accrochage sur le panneau arrière du casier soit à l'extérieur des pièces latérales.

1. Placer deux écrous borgnes (F10) de chaque côté pour assujettir les côtés avec le panneau arrière. Serrer complètement avec un tourne-écrou de 38 " (9,52 mm).

1. Installer l'étagère du casier (étiquette de nom orientée vers le haut) : engager les pattes de l'étagère entre les pattes du panneau arrière.

REMARQUE : Vérifier que la traverse de fixation inférieure est parfaitement engagée dans la rainure.

1. Assujettir l'étagère du casier avec les panneaux latéraux : utiliser deux vis Phillips (F3b) et deux écrous borgnes (F10).

A. Vis à tête cruciforme (F3b)

B. Écrou borgne (F10)

1. Pour le serrage, immobiliser la vis avec un tournevis, et serrer complètement l'écrou borgne avec un tourne-écrou.

Montage du casier sur le mur

1. Engager les rives d'accrochage à l'arrière du casier dans les rainures du panneau GearWall® ou du profilé GearTrack® : soulever, pousser contre le mur, et abaisser pour que les deux rives s'engagent parfaitement dans les rainures d'accrochage.

2. Inspector le panier depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.

Pour des informations sur la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

www.GladiatorGW.com

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse

Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.

REMARQUES

®/TM ©2017 Gladiator Utilisé sous licence au Canada. Tous droits réservés.
