Type de produit	Garniture de plinthe pour système de rangement modulaire
Marque	Gladiator
Modèle	GAWT08BTTM
Usage prévu	Garage, sous-sol, atelier
Matériau	Acier revêtu ou composite (non spécifié explicitement, estimation raisonnable)
Longueur typique	Environ 48 po (122 cm) par section
Hauteur	Environ 3 1/2 po (8,9 cm)
Poids par section	Environ 2 kg (estimation)
Alimentation	Aucune (accessoire mécanique)
Méthode d'installation	Fixation murale avec vis (incluses si adaptées au type de mur)
Types de murs compatibles	Maçonnerie, colombage bois nu ou recouvert de panneaux de gypse
Outils nécessaires	Niveau, mètre ruban, perceuse, scie, équerre, crayon, détecteur magnétique et de câblage
Vis recommandées	Vis à tête plate résistantes aux intempéries (selon type de mur)
Espacement des fixations	Tous les 48 po (122 cm) maximum
Fonction principale	Recouvrir la jonction entre les panneaux muraux et le sol pour un fini esthétique
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Garantie	Consulter le fabricant (1 866 342-4089 US, 1 800 807-6777 Canada)
Réparabilité	Pièces détachées disponibles auprès du fabricant
Contenu du pack	Une ou plusieurs sections de garniture de plinthe (non spécifié)

FOIRE AUX QUESTIONS - GAWT08BTTM Gladiator

Quelle est la fonction de la garniture de plinthe GAWT08BTTM ?

Elle sert à recouvrir l'espace entre le bas des panneaux Gearwall et le sol pour une finition professionnelle et protéger le mur.

Puis-je installer cette garniture de plinthe sur un mur en béton ?

Oui, elle peut être fixée sur un mur de maçonnerie (parpaings ou béton) à l'aide de vis à maçonnerie et éventuellement d'un adhésif de construction.

Quel type de vis dois-je utiliser ?

Utilisez des vis résistantes aux intempéries (galvanisées) de longueur adaptée : 1 1/4 po pour colombage nu, 2 po pour panneaux de gypse, ou 1 3/4 po pour maçonnerie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un niveau, d'un mètre ruban, d'une perceuse, d'une scie, d'une équerre, d'un crayon, d'un détecteur de câblage et d'un détecteur magnétique.

Dois-je pré-percer les trous ?

Oui, il est recommandé de pré-percer et fraiser les trous près des extrémités pour éviter que la garniture ne se fissure.

Comment couper la garniture de plinthe à la bonne longueur ?

Utilisez une scie (à métaux ou circulaire) et réalisez des coupes à 45° aux extrémités pour un meilleur aspect aux angles.

Peut-on installer la garniture de plinthe dans un sous-sol non étanché ?

Il est fortement recommandé d'effectuer un traitement d'étanchéité du sous-sol avant l'installation pour prévenir le mildiou et la détérioration.

La garniture de plinthe est-elle compatible avec tous les panneaux Gearwall ?

Oui, elle est conçue spécifiquement pour le système de panneaux muraux Gladiator Gearwall.

Comment entretenir la garniture de plinthe ?

Nettoyez-la avec un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Où puis-je trouver les pièces détachées ou une assistance ?

Contactez le service client Gladiator : aux États-Unis au 1 866 342-4089, au Canada au 1 800 807-6777, ou consultez le site Web.

MODE D'EMPLOI GAWT08BTTM Gladiator

Outillage et pièces ....3

Garniture de plinthe - Critères à respecter....3

Vis - Critères à respecter ...... 3

Installation de la garniture de plinthe...4

GARANTÍE 4

Avant d'entreprendre l'installation, rassembler tous les outils et composants nécessaires. Lire et appliquer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils et composants nécessaires :

■ Niveau ■ Détecteur magnétique
■ Mètre ruban ■ Détecteur de câblage
■ Perceuse ■ Équerre
■ Scie ■ Crayon

■Vis (galvanisées ou résistantes aux intempéries)

Autres outils et composants nécessaires pour la pose sur un mur de parpaings ou béton :

■Vis à maçonnerie 3/16 po x 1 ¾ po à tête plate

■ Perceuse à percussion

■Pistolet à calfeutrage

■ Adhésif de construction

■Foret à maçonnerie de 5/32 po

REMARQUE : IL est possible de découper et percer la garniture de plinthe Gladiator® avec les outils ordinaires de travail du bois.

Garniture de plinthe - Critères à respecter

■On peut fixer la garniture de plinthe Gladiator® directement sur un mur de maçonnerie, par-dessus des panneaux de gypse fixés sur les poteaux de bois du colombage, ou directement sur les poteaux de bois du colombage.
■ Produit prévu pour l'utilisation dans un garage ou sous-sol. REMARQUE : Avant d'installer les panneaux Gearwall® sur les murs d'un sous-sol, il convient d'effectuer un traitement d'étanchéité du sous-sol pour la prévention du mildiou et d'une détérioration des fondations. Le mur peut sembler être sec, mais sa surface pourrait devenir humide après qu'il aura été recouvert de panneaux. Pour l'installation des panneaux, respecter toutes les exigences des codes et règlements locaux.

Vis - Critères à respecter

IMPORTANT : Utiliser des vis de la longueur correcte pour le type de mur, selon le tableau ci-dessous.

Longueur des vis (selon le type de mur)
Longueur des vis *	Mur de maçonnerie	Colombage de bois, nus	Panneaux de gypse fixés sur colombage de poteaux de bois
			1/2 po(1,27 cm)	5/8 po(1,6 cm)	3/4 po(1,9 cm)
#8 X 1 1⁄4 po
#8 X 2 po
3/16po X 1 3⁄4 po

* Pour un colombage de bois nu ou recouvert de panneaux de gypse, utiliser des vis résistantes aux intempéries (vis pour planches de balcon; à tête plate). Pour l'installation sur un mur de parpaings ou de béton, utiliser des vis à maçonnerie) à tête plate).

IMPORTANT : Pour le placement des vis, tenir compte de la longueur des vis et de la position d'installation des câblages électriques; veiller à ne jamais détériorer un câble électrique avec une vis.

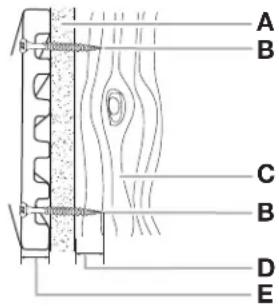

A. Panneau de gypsel D. 1 po (2,54 cm) min. à
1 ¼ po (3,17 cm) max.
à proximité d'un câblage

B. Vis à tête plate E. 5/8 po (1,6 cm)

C. Poteau de bois du colombage

Installation de la garniture de plinthe

Pour l'obtention de la meilleure apparence au niveau des jointures et angles, réaliser un chanfrein à 45° lors de la coupe à chaque extrémité d'un tronçon de garniture de plinthe.

Pose sur mur de parpaings/béton

1. Utiliser un niveau pour positionner la garniture de plinthe à la hauteur désirée sur le mur.
2. Percer un trou à travers la garniture de plinthe et dans la surface du mur.
3. Pour l'installation de la garniture de plinthe sur le mur, placer des vis à maçonnerie 3/16" x 1 ¾" à tête plate tous les 48" (121,92 cm).
   REMARQUE : Pour améliorer la fixation, on peut appliquer de l'adhésif de construction sur la garniture de plinthe avant de la fixer sur le mur.
4. Répéter ce processus pour chaque section de la garniture de plinthe.

Colombage mural de bois, nu ou avec garnissage de panneaux de gypse

1. Identifier la position de chaque poteau du colombage et des divers câbles électriques. Effectuer le marquage approprié sur chaque mur.
   IMPORTANT : Pour le placement des vis, tenir compte de la longueur des vis et de la position d'installation des câblages In électriques; veiller à ne jamais détériorer un câble électrique avec une vis.
2. Chaque extrémité de chaque tronçon de la garniture de plinthe doit être assujettie sur un poteau du colombage. Mesurer la distance depuis la rive du poteau du colombage du point de départ, jusqu'au centre du dernier poteau du colombage de bois situé à moins de 4 pi (1,22 m).
3. Si nécessaire, couper le premier tronçon de la garniture de plinthe à cette longueur.
4. Veiller à l'horizontalité de la garniture de plinthe; placer les vis tous les 48 po (121,92 cm).
   REMARQUE : Enfoncer chaque vis à travers la garniture de plinthe pour placer la tête de vis en affleurement. Si le tronçon de garniture se fissure, pré-percer et fraiser les trous de vis près des extrémités.
5. Répéter ce processus pour chaque section de la garniture de plinthe.

GARANTÍE

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse
