EZS-1732 NF EX - Congélateur EDESA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Congélateur EDESA EZS-1732 NF EX, capacité de 300 litres, classe énergétique A+, dimensions : 170 x 60 x 65 cm, poids : 70 kg.
Utilisation	Idéal pour le stockage à long terme des aliments, avec un système de froid statique et un thermostat réglable.
Maintenance et réparation	Nettoyage régulier de l'intérieur, dégivrage recommandé tous les 6 mois, vérification des joints de porte pour assurer l'étanchéité.
Sécurité	Équipé d'un système de verrouillage, alarme de température, et conforme aux normes de sécurité électrique.
Informations générales	Garantie de 2 ans, service après-vente disponible, consommation annuelle d'énergie : 250 kWh.

FOIRE AUX QUESTIONS - EZS-1732 NF EX EDESA

Pourquoi mon congélateur EDESA EZS-1732 NF EX ne fonctionne-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température appropriée.

Comment régler la température de mon congélateur EDESA EZS-1732 NF EX ?

Utilisez le bouton de réglage de la température situé à l'intérieur du congélateur. Pour une performance optimale, réglez-le entre -18°C et -20°C.

Pourquoi mon congélateur EDESA EZS-1732 NF EX fait-il du bruit ?

Un léger bruit est normal en raison du compresseur et du ventilateur. Si le bruit est excessif, vérifiez si l'appareil est bien nivelé et qu'aucun objet ne bloque le ventilateur.

Comment dégivrer mon congélateur EDESA EZS-1732 NF EX ?

Débranchez l'appareil, retirez tous les aliments et laissez la glace fondre naturellement. Vous pouvez accélérer le processus en plaçant un récipient d'eau chaude à l'intérieur.

Que faire si je constate une accumulation de givre dans mon congélateur EDESA EZS-1732 NF EX ?

Un excès de givre peut indiquer que la porte est mal fermée ou que le joint de la porte est endommagé. Vérifiez le joint et assurez-vous que la porte se ferme correctement.

Mon congélateur EDESA EZS-1732 NF EX ne refroidit pas assez, que faire ?

Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour la circulation de l'air. Vérifiez également le réglage de la température et que les ventilations ne sont pas obstruées.

Comment nettoyer l'intérieur de mon congélateur EDESA EZS-1732 NF EX ?

Débranchez l'appareil, retirez tous les aliments et utilisez un mélange d'eau chaude et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs.

Quelle est la capacité de mon congélateur EDESA EZS-1732 NF EX ?

La capacité de votre congélateur EDESA EZS-1732 NF EX est de 300 litres.

Comment puis-je optimiser l'espace de stockage dans mon congélateur EDESA EZS-1732 NF EX ?

Utilisez des contenants empilables, étiquetez les aliments et rangez-les par type. Évitez de surcharger le congélateur pour assurer une circulation d'air adéquate.

Que faire si la lumière intérieure de mon congélateur EDESA EZS-1732 NF EX ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Si le problème persiste, il peut s'agir d'un problème électrique nécessitant l'intervention d'un technicien.

MODE D'EMPLOI EZS-1732 NF EX EDESA

FR Manuel d'instructions

1 Avertissements de sécurité

1.1 Avertissement 35-36

1.2 Signification des symboles d'avertissement de sécurité 37

1.3 Avertissements relatifs à l'électricité 37

1.4 Avertissements relatifs à l'utilisation 38

1.5 Avertissements relatifs à l'emplacement.... 38-39

1.6 Avertissements relatifs à l'énergie 39

1.7 Avertissements relatifs à l'élimination 39

2 Utilisation adéquate du réfrigérateur

2.1 Emplacement 40

2.2 Installation de la poignée de porte 41

2.3 Pieds de nivellement 42

2.4 Changement de porte droite-gauche (option)·······43-44

2.5 Démarrage....45

2.6 Conseils d'économie d'énergie 45

3 Structure et fonctions

3.1 Composants clés 46

3.2 Fonctions....47-48

4 Entretien et maintenance du réfrigérateur

4.1 Nettoyage général 49

4.2 Dégivrage 49

4.3 Hors service.... 49

5 Dépannage

5.1 Dépannage 50

1 Avertissements de sécurité

1.1 Avertissement

Avertissement : risque d'incendie/matériaux inflammables

Cet appareil est prévu pour une utilisation dans les foyers et autres applications du même type, telles que les espaces cuisine réservés aux employés dans les boutiques, les bureaux et autres environnements de travail ; dans les fermes ou pour les clients des hôtels, motels et autres environnements de type résidentiel ; les chambres d'hôtes ; les traiteurs et autres applications similaires non destinées à la vente au détail.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sans surveillance ou sans avoir reçu d'instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est abîmé, il doit être remplacé par le fabricant, son agent de service ou d'autres personnes qualifiées du même type afin d'éviter les dangers.

Ne pas entreposer de substances explosives telles que des aérosols contenant du gaz propulseur inflammable dans cet appareil.

L'appareil doit être débranché après utilisation et avant d'en réaliser l'entretien.

Avertissement : N'obstruez pas les bouches d'aération dans l'enveloppe de l'appareil ou dans la structure intégrée.

Avertissement : N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

Avertissement : N'endommagez pas le circuit de refroidissement.

Avertissement : N'utilisez pas d'appareils électriques dans les compartiments d'entreposage des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

Avertissement : Mettez le réfrigérateur au rebut conformément aux réglementations locales, compte tenu du gaz inflammable explosif et du réfrigérant qu'il contient.

Avertissement : Lorsque vous mettez l'appareil en place, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé.

Avertissement : Ne placez pas de prises multiples ou de blocs d'alimentation portables à l'arrière de l'appareil.

Ne pas utiliser de rallonges électriques ou d'adaptateurs sans prise de terre (deux fiches).

Danger : Risque de prise au piège pour les enfants. Avant de jeter votre ancien réfrigérateur ou congélateur :

-Retirez les portes. -Laissez les étagères en place afin d'éviter que les enfants puissent y rentrer facilement.

Le réfrigérateur doit être débranché de la source d'alimentation électrique avant de commencer l'installation de l'accessoire.

Le réfrigérant et la mousse de cyclopentane utilisés pour le réfrigérateur sont inflammables. Par conséquent, lors de la mise au rebut de l'appareil, celui-ci doit être tenu à l'écart de toute source de feu et être récupéré par une société d'enlèvement disposant de la qualification correspondante, au lieu d'être brûlé, afin d'éviter les dégâts sur l'environnement ou tout autre dommage.

Pour la norme EN : Cet appareil peut être utilisé par des enfants à partir de 8 ans, et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, uniquement sous surveillance ou après avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et avoir compris les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. Les enfants âgés de 3 à 8 ans ne doivent pas charger et décharger les appareils frigorifiques.

Pour les portes ou les couvercles dotés de verrous et de clés, les clés doivent être rangées hors de portée des enfants et éloignées du réfrigérateur, afin d'éviter que les enfants ne puissent rester enfermés à l'intérieur.

Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes :

- Si la porte est ouverte pendant de longues périodes de temps, la température des compartiments de l'appareil peut augmenter de manière significative.

- Nettoyez régulièrement les surfaces qui peuvent entrer en contact avec les aliments et les systèmes d'évacuation accessibles.

- Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48 h. Rincez le système d'eau relié à une arrivée d'eau si de l'eau n'a pas été prélevée pendant 5 jours. (note 1)

- Conservez la viande et le poisson crus au réfrigérateur dans des récipients appropriés, de manière à ce qu'ils ne soient pas en contact avec d'autres aliments ou qu'ils ne dégoulinent pas sur ces derniers.

- Les compartiments pour aliments surgelés deux étoiles conviennent pour l'entreposage d'aliments pré-congelés, le stockage ou la fabrication de glaces ainsi que la fabrication de glaçons. (note 2)

- Les compartiments à une, deux et trois étoiles ne sont pas adaptés à la congélation d'aliments frais. (note 3)

- Pour les appareils sans compartiment à 4 étoiles : cet appareil de réfrigération ne convient pas pour la congélation de denrées alimentaires. (note 4)

- Si le réfrigérateur-congélateur doit rester vide pendant une longue période, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez la porte ouverte pour éviter la formation de moisissures à l'intérieur.

Notes 1,2,3,4 : Veuillez confirmer si ces remarques sont applicables selon le type de compartiments de votre produit.

Pour un appareil autonome : cet appareil de réfrigération n'est pas destiné à être encastré.

1.2 Signification des symboles d'avertissement de sécurité

Symbole d'interdiction

Ceci est un symbole d'interdiction.

Tout non-respect des instructions accompagnant ce symbole peut entraîner des dommages au produit ou mettre en danger la sécurité personnelle de l'utilisateur.

Symbole d'avertissement

Ceci est un symbole d'avertissement

Il est nécessaire d'opérer en respectant strictement les instructions accompagnant ce symbole, sous peine d'endommager le produit ou de provoquer des blessures.

Note symbole

Ceci est un symbole de mise en garde.

Les instructions accompagnant ce symbole nécessitent une attention particulière.

Un manque de prudence peut entraîner des blessures légères ou modérées, ou endommager le produit.

Ce manuel contient un grand nombre d'informations de sécurité importantes devant être respectées par les utilisateurs.

1.3 Avertissements relatifs à l'électricité

• Ne tirez pas sur le cordon d'alimentation pour débrancher la prise du réfrigérateur. Tenez fermement la prise et tirez pour la débrancher directement.
• Pour garantir une utilisation en toute sécurité, n'abîmez pas le cordon d'alimentation et ne l'utilisez pas s'il est endommagé ou usé.

- Veuillez utiliser une prise de courant dédiée et ne pas partager la prise avec d'autres appareils électriques.

La fiche d'alimentation doit être fermement en contact avec la prise femelle, pour éviter tout risque d'incendie.

- Vérifiez que l'électrode de terre de la prise femelle est équipée d'une ligne de mise à la terre fiable.

- En cas de fuite de gaz et d'autres substances inflammables, coupez le robinet de gaz puis ouvrez les portes et les fenêtres.

Ne débranchez pas le réfrigérateur ni d'autres appareils électriques, car les éventuelles étincelles générées pourraient provoquer un incendie.

- N'utilisez pas d'appareils électriques sur le dessus de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

1.4 Avertissements relatifs à l'utilisation

• Ne démontez pas ou ne modifiez pas arbitrairement la structure du réfrigérateur-congélateur. N'endommagez pas non plus le circuit frigorifique. L'entretien de l'appareil doit être effectué par un spécialiste.
• Si le cordon électrique est abîmé, il doit être remplacé par le fabricant, le service de maintenance de celui-ci ou des professionnels qualifiés afin d'éviter les dangers.

• Les espaces sont restreints entre les portes du réfrigérateur ainsi qu'entre les portes et le corps du réfrigérateur. Prenez garde de ne pas introduire vos mains à ces endroits afin d'éviter de vous pincer les doigts. Ouvrez la porte du réfrigérateur avec délicatesse afin d'éviter d'en faire tomber le contenu.
• Ne prenez pas d'aliments ou de récipients avec les mains mouillées dans le compartiment de congélation lorsque le réfrigérateur est en marche, surtout les récipients en métal afin d'éviter les gelures.

- Ne laissez pas un enfant pénétrer dans le réfrigérateur ou y grimper, au risque de provoquer l'étouffement ou une chute de l'enfant.

- Ne placez pas d'objets lourds au-dessus du réfrigérateur, car ils peuvent tomber en ouvrant la porte et entraîner des blessures accidentelles.

1.5 Avertissements relatifs à l'emplacement

• Ne placez pas d'articles inflammables, explosifs, volatiles et extrêmement corrosifs dans le réfrigérateur pour éviter les dégâts matériels ou les incendies accidentels.
• Ne placez pas d'articles inflammables près du réfrigérateur afin d'éviter tout risque d'incendie.

- Le réfrigérateur est destiné à un usage domestique, tel que le stockage d'aliments ; il ne doit pas être utilisé à d'autres fins, telles que le stockage de sang, de médicaments ou de produits biologiques, etc.

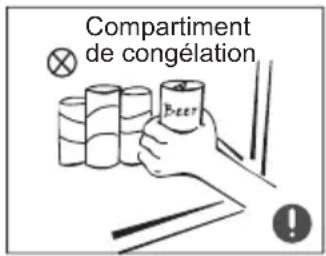

- Ne stockez pas de bière, de boisson ou d'autres liquides conservés dans des bouteilles ou des récipients fermés dans le compartiment de congélation du réfrigérateur ; le cas échéant, les bouteilles ou les récipients fermés pourraient se fissurer en raison du gel et causer des dommages.

1.6 Avertissements relatifs à l'énergie

1) Les appareils de réfrigération peuvent fonctionner de manière irrégulière (possibilité de décongélation du contenu ou de température trop élevée dans le compartiment congélateur) s'ils sont réglés pendant une période de temps prolongée en dessous de la limite inférieure de température pour laquelle le réfrigérateur est conçu.
2) Les boissons effervescentes ne doivent pas être entreposées dans les compartiments ou meubles congélateurs ou basse température, et certains produits tels que les glaces à l'eau ne doivent pas être consommés trop froids ;
3) La durée de conservation recommandée par les fabricants des produits alimentaires ne doit pas être dépassée, pour toutes sortes d'aliments et en particulier pour les produits surgelés du commerce dans les congélateurs ainsi que les compartiments ou meubles congélateurs ;
4) Les précautions nécessaires doivent être prises pour éviter une hausse excessive de la température des aliments congelés lors du dégivrage du réfrigérateur, par exemple en les emballant dans plusieurs feuilles de papier journal.
5) L'augmentation de la température des aliments congelés pendant le dégivrage manuel, l'entretien ou le nettoyage pourrait en écourter leur durée de conservation.

1.7 Avertissements relatifs à l'élimination

Le réfrigérant et la mousse de cyclopentane utilisés pour l'appareil sont inflammables. Par conséquent, lors de la mise au rebut du réfrigérateur, il doit être tenu à l'écart des sources de feu et être enlevé par une société d'enlèvement disposant de la qualification correspondante, au lieu d'être brûlé, afin d'éviter les dégâts sur l'environnement ou tout autre dommage.

Lorsque le réfrigérateur est mis au rebut, démontez les portes et retirez le joint de la porte et des étagères ; placez les portes et les étagères dans un endroit approprié, afin d'éviter la prise au piège d'un enfant.

Mise au rebut adéquate du produit :

Ce marquage indique que ce produit ne doit pas être mis au rebut avec les ordures ménagères. Afin d'éviter tout danger pour l'environnement ou la santé humaine pouvant découler d'une mise au rebut non contrôlée, recyclez-le de manière responsable afin d'encourager la réutilisation durable des ressources matérielles. Pour retourner votre ancien appareil, veuillez utiliser les systèmes de retour et de collecte, ou contacter le détaillant auprès duquel vous avez réalisé votre achat. Il pourra reprendre le produit afin d'assurer un recyclage respectueux de l'environnement.

2 Utilisation adéquate du réfrigérateur

2.1 Emplacement

- Avant d'utiliser le réfrigérateur, retirez tous les matériaux d'emballage, y compris les coussins de fond, les coussins en mousse et les rubans adhésifs à l'intérieur du réfrigérateur ; déchirer le film protecteur des portes et de la carrosserie du réfrigérateur.

- Tenez-le à l'écart de la chaleur et évitez la lumière directe du soleil. Ne placez pas le congélateur dans des endroits humides ou mouillés afin d'éviter la formation de rouille ou la réduction de l'effet isolant.

- N'aspergez pas et ne lavez pas le réfrigérateur ; ne le placez pas à dans des endroits humides susceptibles d'être éclaboussés d'eau afin de ne pas affecter les propriétés d'isolation électrique du réfrigérateur.

- Le réfrigérateur doit être placé dans un endroit intérieur bien ventilé ; le sol doit être plat et solide (tournez à gauche ou à droite pour régler la roue de mise à niveau si le réfrigérateur est instable).

10 cm 10 cm 7.5 cm

- L'espace supérieur du réfrigérateur doit être supérieur à 10 cm, le réfrigérateur doit être placé contre un mur avec une distance libre supérieure à 10 cm des deux côtés pour faciliter la dissipation de la chaleur, et l'arrière des appareils est destiné à être placé contre un mur avec une distance libre ne dépassant pas 7,5 cm.

595 mm 560 mm 135° 1042 mm 1015 mm

- Prévoyez suffisamment d'espace pour une ouverture pratique des portes et des tiroirs, ou tel qu'indiqué par le distributeur.

Précautions avant l'installation :

Avant l'installation ou le réglage des accessoires, il faut s'assurer que le réfrigérateur est débranché.

Des précautions doivent être prises pour éviter que la chute de la poignée ne provoque des blessures corporelles.

2.2 Installation de la poignée de porte

Des précautions doivent être prises pour éviter que la chute de la poignée ne provoque des blessures corporelles.

Liste des outils à fournir par l'utilisateur
	Tournevis cruciforme

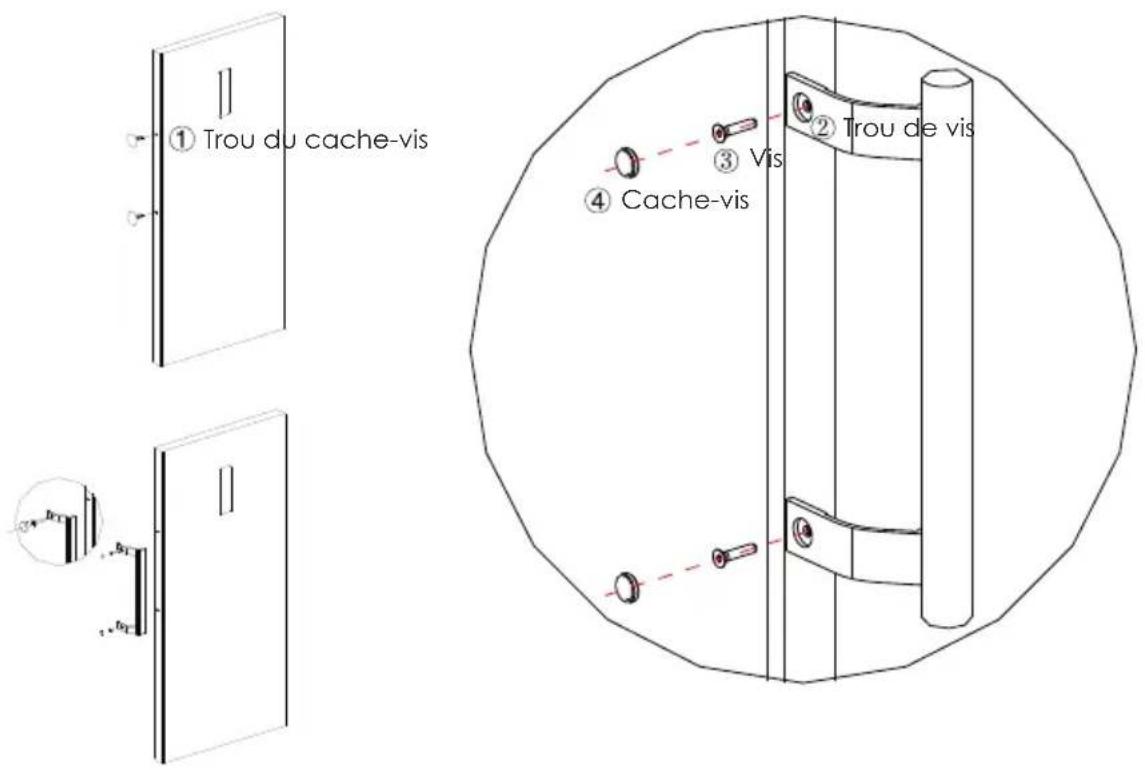

① Trou du cache-vis ② Trou de vis ③ Vis ④ Cache-vis

(L'image ci-dessus n'est donnée qu'à titre de référence. La configuration réelle dépendra du produit en soi ou de la déclaration du distributeur.)

Étapes d'assemblage

a. Retirer les capuchons des trous de vis ① de la porte et utilisez un tournevis cruciforme pour fixer ③ fermement les vis dans les trous ② de vis.
b. Assembler les capuchons des trous de vis ^4 sur les trous de vis de la poignée.
c. Procéder en sens inverse pour le démontage.

2.3 Pieds de nivellement

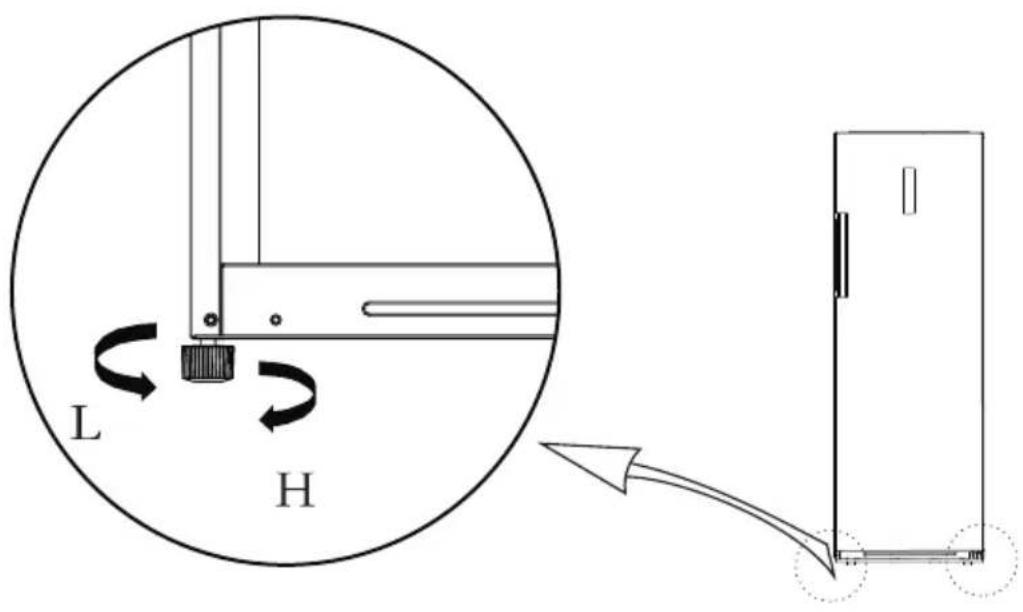

Schéma représentant les pieds de nivellement

L H

(L'image ci-dessus n'est donnée qu'à titre de référence. La configuration réelle dépendra du produit en soi ou telle qu'indiquée par le distributeur)

Procédures de réglage :

a. Faites tourner les pieds dans le sens des aiguilles d'une montre pour élever le réfrigérateur ;
b. Faites tourner les pieds dans le sens inverse des aiguilles d'une montre pour abaisser le réfrigérateur ;
c. Ajustez les pieds de droite et de gauche selon les procédures ci-dessus pour obtenir un niveau horizontal.

2.4 Changement de porte droite-gauche (option)

Liste des outils à fournir par l'utilisateur
	Tournevis cruciforme		Couteau à mastic Tournevis à lame fine
	Clé à cliquet et cliquet de 5/16"		Ruban-cache adhésif

Pièces à utiliser pour l'inversion de la porte
SN Pièdes Quantité Remarques
1 Douille de l'arbre 1 Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
2 Vis de la charnière supérieure 1 Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
3	Butée droite	1	Pré-installé sur le réfrigérateur, retiré lorsque la porte est inversée, et conservé pour un usage ultérieur
4	Assemblage du couvercle de la charnière	1	Pré-installé sur le réfrigérateur, retiré lorsque la porte est inversée, et conservé pour un usage ultérieur
5 Interrupteur de pilier 1 Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
6	Cache de la charnière gauche	1	Pré-installé sur le réfrigérateur, retiré lorsque la porte est inversée, et conservé pour un usage ultérieur
7	Charnière supérieure droite	1	Pré-installé sur le réfrigérateur, retiré lorsque la porte est inversée, et conservé pour un usage ultérieur
8 Pied réglable 1 Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
9 Pied réglable 3 Charnière supérieure gauche/Couvercle de charnière supérieure gauche/Butée gauche
10	Assemblage de la charnière inférieure	1	Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
11	Vis de la charnière inférieure	2	Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
12	Plaque d'obturation	1	Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte
13	Plaque d'obturation	1	Pré-installé sur le réfrigérateur et à utiliser lors du remplacement de la porte

1) Mettez le réfrigérateur hors tension et retirez tout le contenu des compartiments de porte.
2) Retirez les cache-vis, les vis et la poignée, puis les cache-vis en plastique de l'autre côté, voir le chapitre 2.2

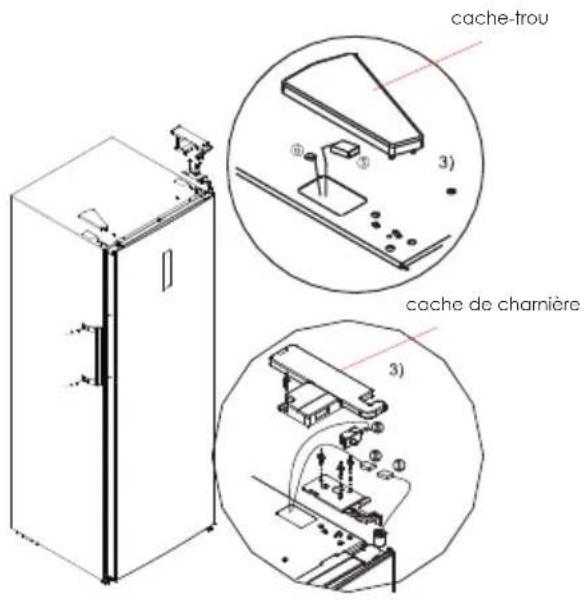

3) Retirez le couvercle de la charnière du haut, les vis et la charnière du haut, puis enlevez le cachetrou de l'autre côté. Débranchez le connecteur de câblage du côté droit du dessus du réfrigérateur (connecteur de câblage ①,②,③).

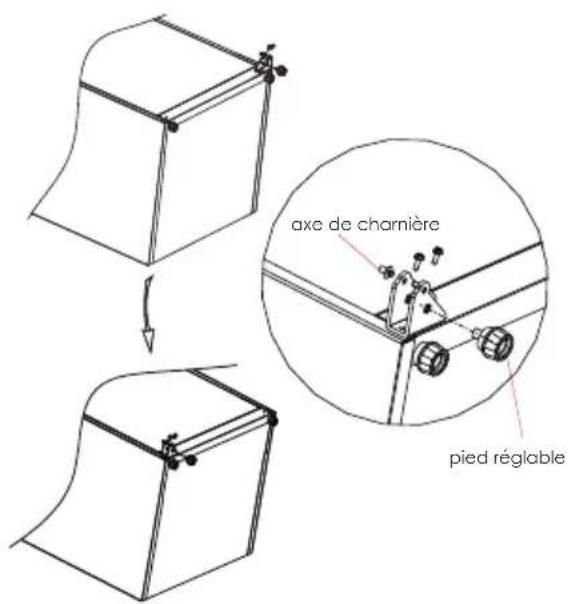

4) Démontez la porte et l'ensemble de la charnière du bas à droite (axe de la charnière, pied réglable et charnière). Ensuite, assemblez l'axe de la charnière et le pied réglable de l'autre côté de la charnière, puis montez l'ensemble de la charnière de l'autre côté du réfrigérateur

cache-trou cache de charnière

axe de charnière pied réglable

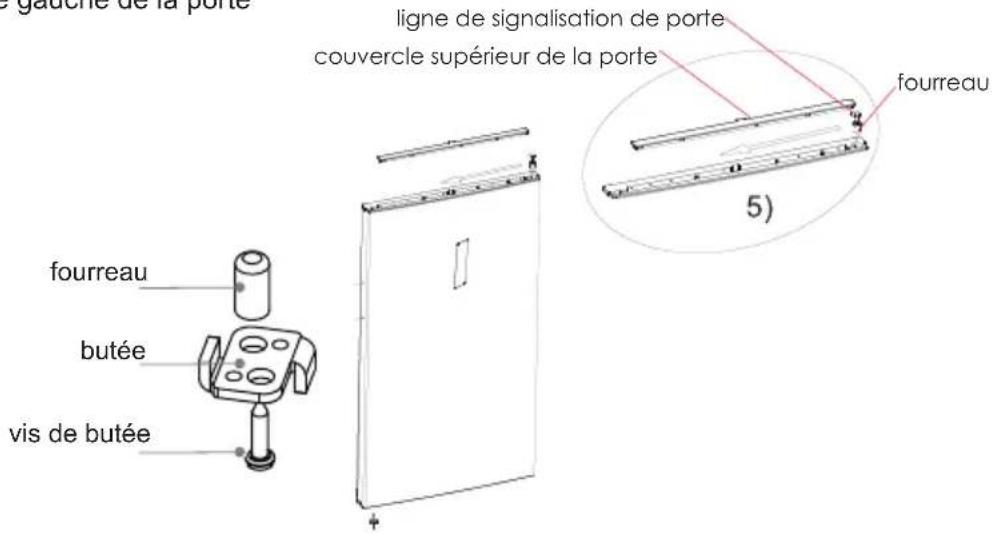

5) Enlevez le couvercle supérieur de la porte, installez le fourreau de la charnière du haut, placez la ligne de signalisation de la porte de l'autre côté et installez le couvercle supérieur de la porte. Démonter la butée de porte droite, le fourreau de la partie inférieure droite de la porte, insérer le fourreau dans le trou de la charnière de la partie inférieure gauche de la porte, et assembler la butée de porte sur la partie inférieure gauche de la porte

gadène de la porte ligne de signalisation de porte couvercle supérieur de la porte fourreau butée vis de butée 5)

6) Retirer le couvercle de la charnière supérieure gauche et le couvercle de la charnière supérieure gauche de l'emballage des accessoires ;

Placez la porte sur la charnière du bas et montez la charnière supérieure gauche.

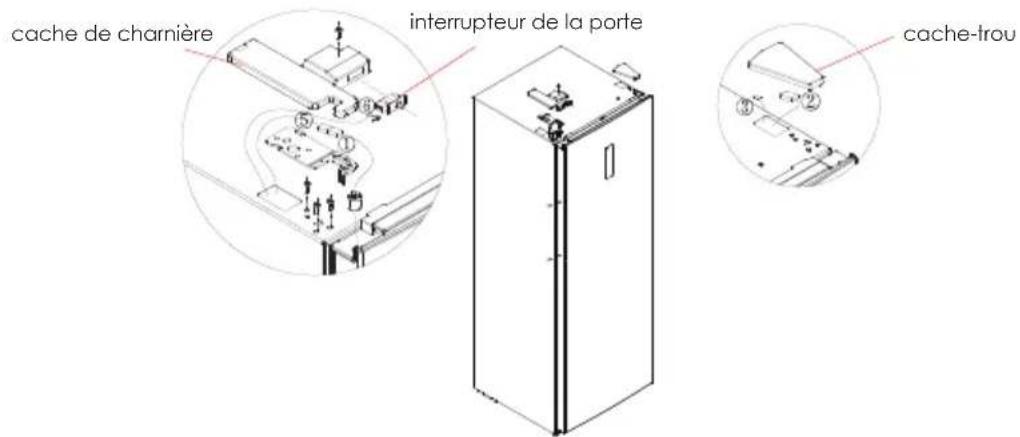

Démonter l'interrupteur de la colonne de l'assemblage du couvercle de la charnière et le placer sur le couvercle de la charnière supérieure gauche ;

Connector la borne de ligne de signal⑤ avec la borne de ligne de signal①, connecter la borne de ligne de signal⑥ à l'interrupteur de porte; Monter le couvercle de la charnière supérieure et le couvercle du trou.

cache de charnière interrupteur de la porte cache-trou

7) Pour le montage de la poignée, veuillez vous référer au chapitre 2.2.

(L'image ci-dessus n'est donnée qu'à titre de référence. La configuration réelle dépendra du produit en soi ou de la déclaration du distributeur)

2.5 Démarrage

• Avant le premier démarrage, gardez le réfrigérateur immobile pendant deux heures avant de le brancher à l'alimentation électrique.
• Avant de placer des aliments frais ou congelés, le réfrigérateur doit avoir fonctionné pendant 2 à 3 heures, ou pendant plus de 4 heures en été lorsque la température ambiante est élevée.
• Veillez à débrancher l'appareil en cas de panne de courant ou lors du nettoyage. Attendez au moins cinq minutes avant de rebrancher le congélateur pour éviter d'endommager le compresseur à force de démarrages successifs.

2.6 Conseils d'économie d'énergie

• L'appareil doit être situé dans la partie la plus fraîche de la pièce, à l'écart des appareils produisant de la chaleur ou des conduits de chauffage, et à l'abri de la lumière directe du soleil.
• Laissez les aliments chauds refroidir à la température ambiante avant de les placer dans l'appareil. La surcharge de l'appareil force le compresseur à fonctionner plus longtemps. Les aliments qui gèlent trop lentement peuvent perdre en qualité ou se détériorer.
• Assurez-vous d'envelopper correctement les aliments et d'essuyer les contenants avant de les placer dans l'appareil. Cela réduit l'accumulation de givre à l'intérieur de l'appareil.
• Le bac de rangement de l'appareil ne doit pas être recouvert de papier d'aluminium, de papier ciré ou d'essuie-tout. Les revêtements interfèrent avec la circulation de l'air froid, ce qui rend l'appareil moins efficace.
• Organisez et étiquetez les aliments pour réduire les durées d'ouverture de la porte et les recherches prolongées. Retirez autant d'articles que nécessaire en même temps et fermez la porte dès que possible.

3 Structure et fonctions

3.1 Composants clés

Tiroir

(L'image ci-dessus n'est donnée qu'à titre de référence. La configuration réelle dépendra du produit en soi ou telle qu'indiquée par le distributeur)

Réfrigérateur

• Le réfrigérateur est adapté à l'entreposage d'une grande variété de fruits, légumes, boissons et autres aliments devant être consommés rapidement, dont la durée de conservation est comprise entre 3 et 5 jours.
• Les aliments cuits ne doivent pas être mis dans le compartiment de réfrigération avant d'avoir été refroidis à la température ambiante.
• Il est recommandé de sceller les aliments avant de les mettre au réfrigérateur ;

Congélateur

• Le congélateur permet de conserver longtemps la fraîcheur des aliments et est principalement utilisé pour stocker les aliments surgelés et faire de la glace.
• Le compartiment de congélation est adapté au stockage de la viande, du poisson, des boulettes de riz et d'autres aliments qui ne sont pas censés être consommés à court terme.
• Les morceaux de viande doivent de préférence être coupés en petits morceaux pour une congélation rapide et un accès facile. Veuillez noter que les aliments doivent être consommés pendant leur durée de conservation.

La position des tiroirs, bacs à légumes, étagères, etc. illustrée sur l'image ci-dessus est la plus efficace en termes de consommation d'énergie.

L'appareil est doté de la fonction de transition réfrigérateur-congélateur. En appuyant sur les touches du panneau d'affichage, l'utilisateur peut choisir le réfrigérateur ou le congélateur en fonction de ses besoins.

3.2 Fonctions

① REF. FRZ ② -88°C F ③ SUPER COOL SUPER FRZ. ④ ⑤ A ^ B V C REF. ⇌ FRZ. HOLD 3SEC.

(L'image ci-dessus n'est donnée qu'à titre de référence. La configuration réelle dépendra du produit en soi ou telle qu'indiquée par le distributeur)

Écran d'affichage

1. Icône de réfrigération

2. Icône de congélation

3. Icône d'affichage de la température

4. Icône Refroidissement extra 5. Icône Congélation extra

Touche

A. Bouton pour augmenter la température

B. Bouton pour baisser la température

C. Sélection de la zone de température :

1) Lorsque le réfrigérateur est mis sous tension pour la première fois, l'ensemble du panneau d'affichage brille pendant 3 secondes. Ensuite, le panneau d'affichage passe en mode d'affichage normal. Lors de la première utilisation du réfrigérateur, la température réglée par défaut est de -20 °C.
2) En cas d'erreur, l'écran affiche le code d'erreur. Dans le cas contraire, le panneau d'affichage indique la température réglée.
3) En général, les données de réglage prennent effet au bout de 30 secondes sans ouverture de la porte ni action sur une touche, et le panneau d'affichage s'éteint au bout de 30 secondes. Lorsque le panneau d'affichage n'est pas allumé, il s'allume normalement en cas d'actionnement d'une touche.

Le panneau d'affichage s'allume en cas d'erreur avec le « code d'erreur visible », puis le panneau d'affichage s'éteint au bout de 30 secondes.

4) Appuyer sur le bouton pendant 3 secondes pour effectuer la conversion réfrigérateur/congélateur.

5) Appuyer sur le bouton d'augmentation de la température « Λ » pour régler la température, chaque clic sur le bouton d'augmentation de la température « ∨ » augmente la température de 1 °C ; Appuyer sur le bouton de diminution de la température « ∨ » pour régler la température, chaque clic sur le bouton de diminution de la température « ∨ » réduit la température de 1 °C ; La plage de réglage de la température de la chambre réfrigérante est comprise entre 2 et 8 °C. Lorsque la température est réglée sur la valeur limite, le réfrigérateur émet une alarme si le bouton d'augmentation de la température « Λ » ou le bouton d'augmentation de la température « ∨ » n'a pas encore été enfoncé.

6) Appuyer sur le bouton d'augmentation de la température « Λ » permet de régler la température, chaque clic sur le bouton d'augmentation de la température « Λ », la température réglée augmentera. Chaque clic sur le bouton d'augmentation de la température « ∨ » permet d'augmenter la température de 1 °C ; chaque clic sur le bouton de diminution de la température « ∨ » permet de diminuer la température de 1 °C ; la plage de réglage de la température de la chambre de congélation est comprise entre -16 et 24 °C. Lorsque la température est réglée sur la valeur limite, le réfrigérateur émet une alarme si le bouton d'augmentation de la température « Λ » ou le bouton d'augmentation de la température « ∨ » n'a pas encore été enfoncé.

7) Réglage du mode Refroidissement extra : après avoir réglé la température de la chambre de réfrigération à 2 °C, appuyez sur le bouton pour baisser la température « ∨ » pour passer en mode de refroidissement rapide. En mode Refroidissement extra rapide, la température de la chambre de réfrigération est automatiquement réglée à 2 °C.

8) Quitter le mode Refroidissement extra rapide : appuyez sur le bouton pour augmenter la température « Λ » pour quitter le mode super refroidissement ou quittez automatiquement le mode super refroidissement après 6 heures. Après avoir quitté le mode Refroidissement rapide, la température du réfrigérateur revient automatiquement à la température réglée avant le mode super réfrigération.

9) Réglage du mode Congélation extra : après avoir réglé la température de la chambre de congélation à - 24 °C, appuyez sur le bouton de réduction de la température « ∨ » pour passer en mode Congélation extra. En mode Congélation extra, la température de la chambre de congélation est automatiquement réglée à - 24 °C.

10) Quitter le mode Congélation extra : appuyez sur le bouton d'augmentation de la température « Λ » pour quitter le mode super congélation ou quitter automatiquement le mode super congélation après 24 heures. Après avoir quitté le mode Congélation extra, la température de la chambre de congélation revient automatiquement à la température réglée avant le mode Congélation extra.

11) Contrôle de l'alarme d'ouverture

Si la porte n'est pas fermée dans les deux minutes, l'avertisseur sonore retentit une fois par seconde jusqu'à ce que la porte soit fermée. Appuyez sur n'importe quel bouton pour arrêter l'avertisseur sonore.

12) Indication de panne

Les avertissements suivants qui apparaissent sur l'écran indiquent les défauts correspondant au réfrigérateur. L'utilisateur doit contacter un spécialiste pour l'entretien, afin d'assurer un fonctionnement optimal de l'appareil.

Code d'erreur	Description de la panne
E2	Défaillance de la sonde de température du compartiment de réfrigération/congélation
E5	Erreur du circuit de détection de la sonde de dégivrage
E6	Erreur de communication
E7	Erreur de la sonde de température ambiante

Note : La fonction de congélation rapide est conçue pour maintenir la valeur nutritionnelle des aliments dans le congélateur. Elle permet de congeler les aliments dans les plus brefs délais. Si une grande quantité d'aliments doit être congelée en une seule fois, il est recommandé à l'utilisateur d'activer la fonction de congélation rapide et de placer les aliments dans le congélateur. La vitesse de congélation du compartiment congélateur est alors augmentée, ce qui permet de congeler rapidement les aliments, de préserver leur valeur nutritive et de faciliter leur conservation.

4. Entretien et maintenance du réfrigérateur

4.1 Nettoyage général

• La poussière qui s'accumule derrière le réfrigérateur et sur le sol doit être nettoyée régulièrement pour améliorer l'effet de refroidissement et l'économie d'énergie.
• Vérifiez régulièrement le joint de porte pour vérifier qu'il n'y a pas de débris. Nettoyez le joint de porte avec un chiffon doux humidifié avec de l'eau savonneuse ou du détergent dilué.
• L'intérieur du réfrigérateur doit être nettoyé régulièrement pour éviter les mauvaises odeurs.

- Veuillez l'éteindre avant de nettoyer l'intérieur. Retirez tous les aliments, les boissons, les étagères, les tiroirs, etc.

- Utilisez un chiffon doux ou une éponge pour nettoyer l'intérieur du réfrigérateur, avec deux cuillères à soupe de bicarbonate de soude et un quart d'eau chaude. Ensuite, rincez à l'eau et essuyez. Après le nettoyage, ouvrez la porte et laissez sécher naturellement avant de le rallumer.

- Pour les zones difficiles à nettoyer dans le réfrigérateur (comme les superpositions étroites, les interstices ou les coins), il est recommandé de les essuyer régulièrement avec un chiffon doux, une brosse souple, etc., et, si nécessaire, d'avoir aussi recours à d'autres outils (tels que des bâtonnets fins) afin d'éviter toute accumulation de contaminants ou de bactéries dans ces zones.

- N'utilisez pas de savon, de détergent, de poudre à récurer, de spray nettoyant, etc., car ils peuvent provoquer des odeurs à l'intérieur du réfrigérateur ou contaminer les aliments.

- Nettoyez le porte-bouteilles, les étagères et les tiroirs avec un chiffon doux humidifié avec de l'eau savonneuse ou du détergent dilué. Séchez avec un chiffon doux ou laissez sécher naturellement.

- Essuyez la surface extérieure du réfrigérateur avec un chiffon doux humidifié avec de l'eau savonneuse, du détergent, etc. puis essuyez pour sécher.

- N'utilisez pas de brosses dures, éponges métalliques, brosses métalliques, abrasifs (p. ex. du dentifrice), solvants organiques (alcool, acétone, acétate d'isoamyle, etc.), eau bouillante, éléments acides ou alcalins, car ces types de produits pourraient en endommager la surface et l'intérieur. L'eau bouillante et les solvants organiques, tels que le benzène, peuvent déformer ou endommager les pièces en plastique.

- Ne rincez pas directement avec de l'eau ou d'autres liquides pendant le nettoyage afin d'éviter les courts-circuits ou d'affecter l'isolation électrique après l'immersion.

Gas Alcohol Bassani

(⚠️ Veuillez débrancher le réfrigérateur pour le dégivrer et le nettoyer.

4.2 Dégivrage

- Le réfrigérateur a été fabriqué selon le principe du refroidissement par air et dispose donc d'une fonction de dégivrage automatique. Le givre formé en raison d'un changement de saison ou de température peut également être enlevé manuellement en débranchant l'appareil ou en l'essuyant avec un chiffon sec.

4.3 Hors service

• Panne de courant : En cas de panne de courant, même en été, les aliments peuvent être conservés à l'intérieur de l'appareil pendant plusieurs heures ; pendant la panne de courant, il convient d'ouvrir la porte le moins possible et de ne plus introduire d'aliments frais dans l'appareil.
• Non-utilisation de longue durée : L'appareil doit être débranché puis nettoyé ; les portes sont ensuite être laissées ouvertes pour éviter les odeurs.
• Déplacement : Avant de déplacer le réfrigérateur, sortez-en tout le contenu, fixez les étagères en verre, le bac à légumes, les tiroirs du compartiment de congélation, etc. avec du ruban adhésif, et serrez les pieds de nivellement ; fermez les portes et fixez-les avec du ruban adhésif. Pendant le déplacement, l'appareil ne doit pas être placé à l'envers ou à l'horizontale ni être soumis à des vibrations ; l'inclinaison pendant le déplacement ne doit pas dépasser 45°.

L'appareil doit fonctionner en continu une fois mis en marche. En règle générale, le fonctionnement de l'appareil ne doit pas être interrompu, faute de quoi sa durée de vie peut être réduite.

5 Dépannage

5.1 Dépannage

Vous pouvez essayer de résoudre vous-même les problèmes simples suivants.

Si vous n'y parvenez pas, veuillez contacter le service après-vente.

L'appareil ne fonctionne pas	Vérifiez si l'appareil est branché sur le secteur ou si la fiche tient bien dans la priseVérifiez si la tension est trop basseVérifiez s'il y a une panne de courant ou si des coupe-circuits se sont déclenchés
Odeur	Les aliments odorants doivent être emballés hermétiquementVérifiez s'il y a des aliments pourrisNettoyez l'intérieur du réfrigérateur
Fonctionnement prolongé du compresseur	Le fonctionnement prolongé du réfrigérateur est normal en été lorsque la température ambiante est élevéeIl n'est pas recommandé de trop remplir l'appareilLes aliments doivent avoir refroidi avant d'être placés dans l'appareilLes portes sont ouvertes trop fréquemment
La lumière ne s'allume pas	Vérifiez si le réfrigérateur est branché sur l'alimentation électrique et si la lampe est endommagéeFaites remplacer la lampe par un spécialiste
Les portes ne se ferment pas correctement	La porte est bloquée par des emballages de nourritureL'appareil est trop rempliLe réfrigérateur est incliné
Niveau sonore élevé	Vérifiez si le sol est droit et si le réfrigérateur est stableVérifiez si les accessoires sont placés aux bons endroits
Joint de porte non étanche	Enlevez les matières étrangères du joint de la porteChauffez le joint de porte, puis refroidissez-le pour le restaurer(ou le sécher avec un séchoir ou utiliser une serviette chaude pour le chauffer.)
Débordement du bac à eau	Il y a trop d'aliments dans le compartiment ou les aliments stockés contiennent trop d'eau, ce qui entraîne un dégivrage important.Les portes ne sont pas bien fermées, ce qui entraîne la formation de givre en raison de l'entrée d'air et d'une augmentation de l'eau due au dégivrage
Caisson du réfrigérateur chaud	Dissipation de la chaleur du condensateur intégré via la caisse, ce qui est normalLorsque la caisse devient chaude en raison d'une température ambiante élevée, d'une trop grande quantité de nourriture stockée ou de l'arrêt du compresseur, assurez une bonne ventilation pour faciliter la dissipation de la chaleur
Condensation de surface	La condensation sur la surface extérieure et les joints de porte du réfrigérateur est normale lorsque l'humidité ambiante est trop élevée. Il suffit d'essuyer le condensat avec un chiffon propre.
Bruit anormal	Vrombissement : Le compresseur peut produire des vrombissements pendant son fonctionnement. Ces vrombissements sont forts, en particulier au démarrage ou à l'arrêt. Ceci est normal.Craquement : Le produit réfrigérant qui circule à l'intérieur de l'appareil peut produire des craquements, ce qui est normal.

Tableau 1 Classes climatiques

Classe Symbole		Plage de température ambiante °C
Tempéré étendu SN +10 à +32
Tempéré N		+16 ≤ 32
Subtropical ST +16 ≤ 38
Tropical T +16 ≤ 43

Tempéré étendu : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10 °C et 32 °C » ;

Tempéré : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 32 °C » ;

Subtropical : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 38 °C » ;

Tropical : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43 °C » ;

Spécial pour la nouvelle norme européenne :

Les pièces de rechange dans le tableau suivant peuvent être obtenues auprès du canal :

Pièce de rechange	Fourni par Délai minimal	requis pour la fourniture
thermostats	Personnel de maintenance professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
capteurs de température	Personnel de maintenance professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
cartes de circuit imprimé	Personnel de maintenance professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
sources lumineuses	Personnel de maintenance professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
poignées de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
charnières de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
compartiments	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
paniers	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
joints de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 10 ans après le lancement du dernier modèle sur le marché

• Le délai le plus court pour la fourniture de pièces de rechange après-vente est de 15 jours ouvrables.
• Les informations sur le modèle et l'identification du modèle dans la base de données des produits peuvent être obtenues en scannant le lien web sur le code QR (le cas échéant) figurant sur l'étiquette d'efficacité énergétique du produit.

Cher client,

1. Si vous souhaitez retourner ou remplacer le produit, veuillez contacter le magasin où vous l'avez acheté. (N'oubliez pas de présenter la facture d'achat)
2. Si votre produit tombe en panne et doit être réparé, veuillez contacter le prestataire de service après-vente.

Téléphone :

Adresse électronique :

ÍNDICE

2.1 Instalação 57
2.2 Instalação do puxador da porta 58
2.3 Pés de nivelamento 59
2.4 Mudança direita-esquerda da porta (opcional) · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 60–61
2.5 Colocar em funcionamento 62
2.6 Sugestões para poupar energia.... 62
