MANUAL DE USUARIO EZS-1732 NF EX EDESA

ES Manual de instrucciones

1 Advertencias de seguridad

1.1 Advertencia 18-19

1.2 Significado de los símbolos de advertencia de seguridad 20

1.3 Advertencias relacionadas con la electricidad 20

1.4 Advertencias de uso 21

1.5 Advertencias de colocación 21-22

1.6 Advertencias sobre energía 22

1.7 Advertencias de eliminación 22

2 Uso adecuado de los frigoríficos

2.1 Colocación 23

2.2 Instalación del tirador de la puerta 24

2.3 Pata niveladora.... 25

2.4 Instalación para apertura de derecha a izquierda (opcional) 26-27

2.5 Puesta en marcha 28

2.6 Consejos de ahorro de energía 28

3 Estructura y funciones

3.1 Componentes claves 29

3.2 Funciones 30-31

4 Mantenimiento y cuidado del frigorífico

4.1 Limpieza general 32

4.2 Descongelación 32

4.3 Fuera de servicio 32

5 Resolución de problemas

5.1 Resolución de problemas.... 33

1 Advertencias de seguridad

1.1 Advertencia

Advertencia: riesgo de incendio / materiales inflamables

Este electrodoméstico ha sido diseñado para uso doméstico y otras aplicaciones similares, como puede ser su uso en zonas de cocina para personal de tiendas, oficinas y otros entornos de trabajo; en casas rurales y para el uso por parte de los clientes en hoteles, hostales, albergues y otros entornos de tipo residencial; catering y aplicaciones similares no minoristas.

Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento sin la supervisión o las instrucciones necesarias relativas al uso seguro del electrodoméstico por parte de una persona responsable de su seguridad.

Los niños deben estar supervisados para garantizar que no jueguen con el electrodoméstico.

Si el cable de alimentación está dañado, deberá sustituirlo el fabricante, su servicio de mantenimiento u otras personas con cualificación equivalente para evitar riesgos.

No almacene sustancias explosivas como aerosoles con carburante propelente en este electrodoméstico.

Desenchufe el electrodoméstico después de utilizarlo y antes de llevar a cabo su mantenimiento.

Advertencia: mantenga las aberturas de ventilación situadas en el cuerpo del electrodoméstico o en la estructura interna libres de toda obstrucción.

Advertencia: no utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación distintos de los recomendados por el fabricante.

Advertencia: No dañe el circuito refrigerante.

Advertencia: no utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del electrodoméstico, a menos que hayan sido recomendados por el fabricante.

Advertencia: deshágase del frigorífico de acuerdo con la normativa local referente al uso de gases inflamables y de refrigerantes.

Advertencia: cuando instale el electrodoméstico, asegúrese de que el cable de alimentación eléctrica no esté trabado ni dañado.

Advertencia: no ponga tomas de corriente múltiples portátiles ni fuentes de alimentación portátiles en la parte posterior del electrodoméstico.

No utilice alargadores ni adaptadores sin toma de tierra (dos clavijas).

Peligro: existe riesgo de que los niños puedan quedar atrapados. Antes de eliminar su frigorífico o congelador antiguos:

-Desmonte las puertas.

-Deje los estantes colocados para que los niños no puedan meterse dentro con facilidad.

El frigorífico debe estar desconectado de la fuente de alimentación eléctrica para poder llevar a cabo la instalación de los accesorios.

El material refrigerante y la espuma de ciclopentano utilizados en el electrodoméstico son inflamables. Por ello, si el electrodoméstico está dañado, debe mantenerse alejado de cualquier fuente inflamable y ser reparado por una empresa especializada con la cualificación correspondiente mediante un método que no implique su combustión para evitar daños al medioambiente o de cualquier otro tipo.

Respecto a la norma EN: Este electrodoméstico lo pueden usar niños a partir de 8 años y personas con capacidades sensoriales o mentales reducidas o falta de experiencia y conocimiento si cuentan con la supervisión o las instrucciones necesarias relativas al uso seguro del electrodoméstico y comprenden los peligros que este entraña. Los niños no deben jugar con el electrodoméstico. Los niños no realizarán las tareas de limpieza y mantenimiento sin supervisión. Los niños de 3 a 8 años pueden introducir y sacar productos de los aparatos de refrigeración.

Es necesario mantener las llaves de las puertas o tapas con candados y cerraduras fuera del alcance de los niños y lejos del frigorífico para evitar que se queden encerrados dentro.

Para evitar la contaminación de los alimentos, siga estas instrucciones:

- Abrir la puerta durante mucho tiempo puede provocar un importante aumento de la temperatura en los compartimentos.

- Limpie con regularidad las superficies que puedan estar en contacto con alimentos y los sistemas de drenaje accesibles.

- Limpie los depósitos de agua si no se han utilizado durante 48 horas; purgue el sistema de agua conectado al suministro si el agua no se ha extraído durante 5 días. (nota 1)

- Almacene la carne y el pescado crudos en recipientes adecuados en el frigorífico para que no estén en contacto con otros alimentos ni goteen sobre ellos.

- Los compartimentos de dos estrellas para alimentos congelados son adecuados para almacenar alimentos precongelados, almacenar o hacer helados y cubitos de hielo. (nota 2)

- Los compartimentos de una, dos y tres estrellas no son adecuados para la congelación de alimentos frescos. (nota 3)

- Para los electrodomésticos sin un compartimiento de 4 estrellas: este aparato de refrigeración no es apto para congelar alimentos. (nota 4)

- Si el aparato de refrigeración se deja vacío durante mucho tiempo, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se cree moho en su interior.

Nota 1, 2, 3, 4: confirme si son aplicables en función del tipo de compartimento de su producto.

Para aparatos de refrigeración independientes: este aparato de refrigeración no está destinado para su uso como aparato de refrigeración empotrado.

1.2 Significado de los símbolos de advertencia de seguridad

Símbolo de prohibición	Este es un símbolo de prohibición.El incumplimiento de las instrucciones marcadas con este símbolo podría generar daños en el producto o poner en peligro la seguridad personal del usuario.
Símbolo de advertencia	Este es un símbolo de advertencia.Es obligatorio utilizar el aparato observando estrictamente las instrucciones marcadas con este símbolo, o podrían producirse daños en el producto o lesiones personales.
Símbolo de nota	Este es un símbolo de precaución.Las instrucciones marcadas con este símbolo requieren un cuidado especial.Un cuidado insuficiente podría provocar lesiones leves o moderadas o daños en el producto.

Este manual contiene gran cantidad de información de seguridad que debe ser respetada por los usuarios.

1.3 Advertencias relacionadas con la electricidad

• No tire del cable de alimentación al desenchufar el frigorífico. Sujete con firmeza el enchufe y extráigalo de la toma eléctrica de la pared.

• Para garantizar un uso seguro, no dañe el cable de alimentación ni lo use si está dañado o gastado.

• Utilice una toma de corriente específica y no la utilice para ningún otro electrodoméstico.
  El enchufe debe estar bien conectado en la toma, de lo contrario, podrían producirse incendios.

• Asegúrese de que el electrodo de toma de tierra del enchufe esté equipado con una toma de tierra de calidad.

- Apague la válvula que presenta una fuga de gas y abra las puertas y las ventanas en caso de fugas de gas y otros gases inflamables. No desenchufe el frigorífico u otros electrodomésticos; una chispa podría causar un incendio.

- No utilice dispositivos eléctricos sobre el electrodoméstico, salvo que sean del tipo recomendado por el fabricante.

1.4 Advertencias de uso

• No desmonte ni reconstruya arbitrariamente el frigorífico, ni dañe el circuito; el mantenimiento del electrodoméstico debe realizarlo un especialista.
• Los cables de alimentación deben ser sustituidos por el fabricante, por su departamento de mantenimiento o por profesionales debidamente cualificados para evitar posibles peligros.

• Los espacios entre las puertas del frigorífico y entre las puertas y el cuerpo de este son pequeños; tenga cuidado y no introduzca en ellos las manos para evitar pillarse los dedos. Cierre y abra la puerta del frigorífico con cuidado para evitar que caiga su contenido.
• No coja la comida o los recipientes con las manos húmedas cuando la cámara de congelación esté en marcha, en especial, recipientes metálicos, para evitar la congelación de las manos.

- No deje que los niños entren o escalen por el frigorífico; eso podría provocar la asfixia o la caída de estos.

- No coloque objetos pesados encima del frigorífico. Estos podrían caerse al abrir o cerrar la puerta y causar así lesiones por accidente.

1.5 Advertencias de colocación

• No coloque artículos inflamables, explosivos, volátiles o muy corrosivos en el frigorífico para evitar dañar el producto o causar incendios.
• No coloque artículos inflamables cerca del frigorífico para evitar incendios.

- El frigorífico ha sido diseñado para uso doméstico, para el almacenamiento de comidas; no deberá utilizarse para otros fines, como almacenar sangre, fármacos o productos biológicos, etc.

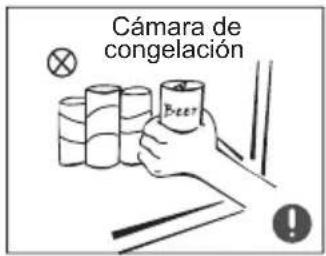

Cámara de congelación

- No guarde cervezas, bebidas ni otros líquidos en botellas ni en recipientes herméticos en la cámara de congelación del frigorífico; las botellas o los recipientes podrían romperse por la congelación y causar daños.

1.6 Advertencias sobre energía

1) Es posible que, si se configura durante un período prolongado de tiempo por debajo de las temperaturas mínimas para las que el aparato de refrigeración está diseñado, el aparato de refrigeración no funcione correctamente (posibilidad de descongelación del contenido o de temperatura demasiado alta en el compartimento de comida congelada).
2) Tenga en cuenta que las bebidas con gas no deberían almacenarse en el congelador ni en el compartimento de congelación ni en compartimentos de baja temperatura, y que algunos productos, como los cubitos de hielo, no deberían consumirse demasiado fríos.
3) Es importante no exceder el periodo de almacenamiento recomendado por el fabricante de alimentos, en especial, con la comida que se compra congelada y que se guarda en el congelador o en el compartimento de congelación.
4) Se deben tomar las precauciones necesarias para prevenir un aumento indebido de la temperatura de la comida congelada durante la descongelación del aparato de refrigeración, como, por ejemplo, envolver la comida congelada en varias capas de papel de periódico.
5) Un aumento en la temperatura de la comida congelada durante la descongelación manual o durante las tareas de mantenimiento o de limpieza podría disminuir el periodo de almacenamiento.

1.7 Advertencias de eliminación

El material refrigerante y la espuma de ciclopentano utilizados en el frigorífico son inflamables. Por ello, si el frigorífico está dañado, debe mantenerse alejado de cualquier fuente inflamable y ser reparado por una empresa especializada con la cualificación correspondiente mediante un método que no implique su combustión para evitar daños al medioambiente o de cualquier otro tipo.

Si el frigorífico está dañado, desmonte las puertas y retire las bisagras de la puerta y los estantes; coloque las puertas y los estantes en un lugar adecuado, y evite que los niños puedan quedar atrapados.

Correcta eliminación de este producto:

Esta marca indica que este producto no debe eliminarse con otros residuos domésticos. Para evitar posibles daños al medioambiente o a la salud humana por la eliminación incontrolada de residuos, recíclelo de manera responsable para favorecer la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el distribuidor que le vendió el producto. Pueden encargarse de un reciclaje seguro desde el punto de vista medioambiental.

2 Uso adecuado de los frigoríficos

2.1 Colocación

- Antes de usarlo, retire todo el embalaje, incluso la protección de la base, las almohadillas de espuma y los precintos del interior del frigorífico. Retire la película protectora de las puertas y del cuerpo del frigorífico.

- Manténgalo alejado del calor y evite la luz solar directa. No coloque el frigorífico en lugares húmedos o acuosos para evitar la oxidación o la reducción del efecto aislante.

- No pulverice ni vierta agua sobre el frigorífico; no lo coloque en lugares húmedos en los que pueda recibir salpicaduras de agua para que las propiedades de aislamiento eléctrico del frigorífico no se vean afectadas.

- Coloque el frigorífico en una zona interior bien ventilada; el suelo debe ser plano y firme (gire la ruedecilla hacia la derecha o la izquierda para nivelarla si no es estable).

10 cm 10 cm 7.5 cm

- El espacio superior del frigorífico debe ser superior a 10 cm, el frigorífico debe colocarse contra una pared con una distancia libre superior a 10 cm en ambos lados para facilitar la disipación del calor, y la parte posterior del electrodoméstico debe colocarse contra una pared con una distancia libre no superior a 7,5 cm.

595 mm 560 mm 135° 1042 mm 1015 mm

- Deje espacio suficiente para abrir cómodamente las puertas y los cajones o el establecido por el distribuidor.

! Precauciones previas a la instalación:

Antes de la instalación o del ajuste de los accesorios, deberá asegurarse de que el frigorífico esté desconectado de la corriente.

Se deben tomar las precauciones necesarias para evitar que el tirador se caiga y cause cualquier tipo de lesión personal.

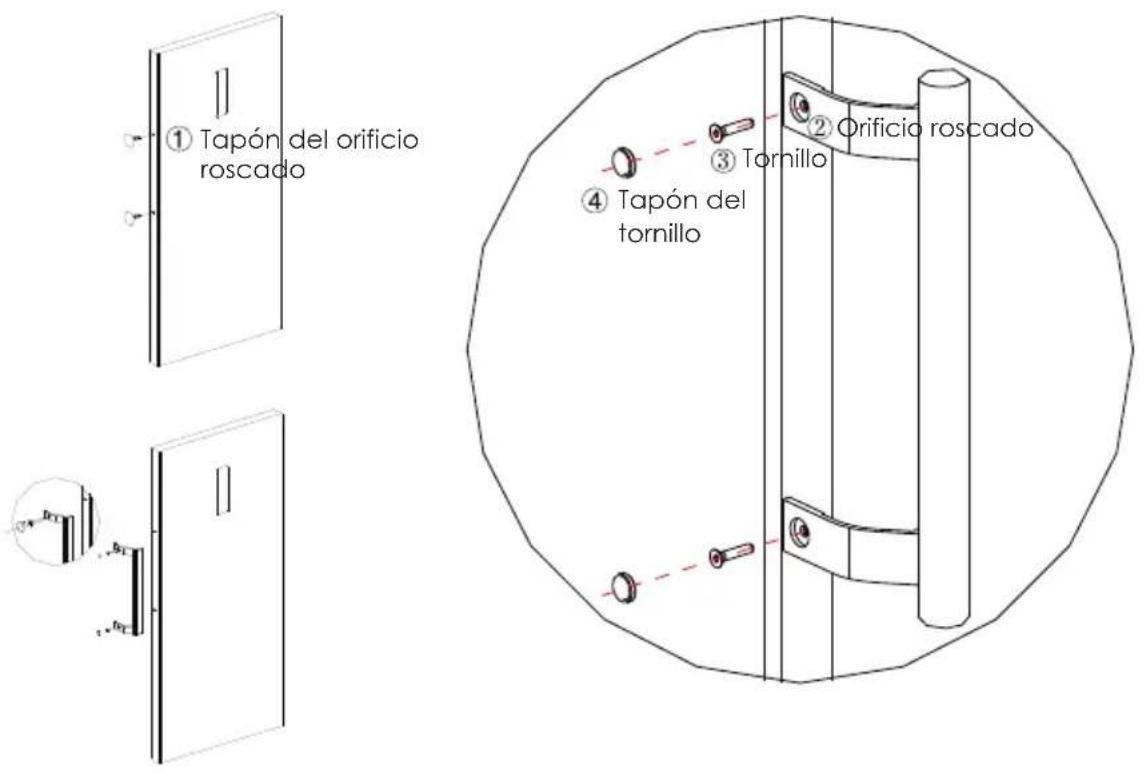

2.2 Instalación del tirador de la puerta

Se deben tomar las precauciones necesarias para evitar que el tirador se caiga y cause cualquier tipo de lesión personal.

Listado de herramientas que deberá aportar el usuario
	Destornillador de estrella

① Tapón del orificio roscado ② Orificio roscado ③ Tornillo ④ Tapón del tornillo

(La imagen anterior es meramente ilustrativa. La configuración real dependerá del producto físico o de lo indicado por el distribuidor)

Pasos de montaje

a. Retire los tapones de los orificios roscados ^① de la puerta y use un destornillador de estrella para fijar los tornillos ^③ en el orificio roscado ^② apretándolos.
b. Coloque los tapones ④ en el orificio roscado del tirador.
c. Lleve a cabo la operación inversa para el desmontaje.

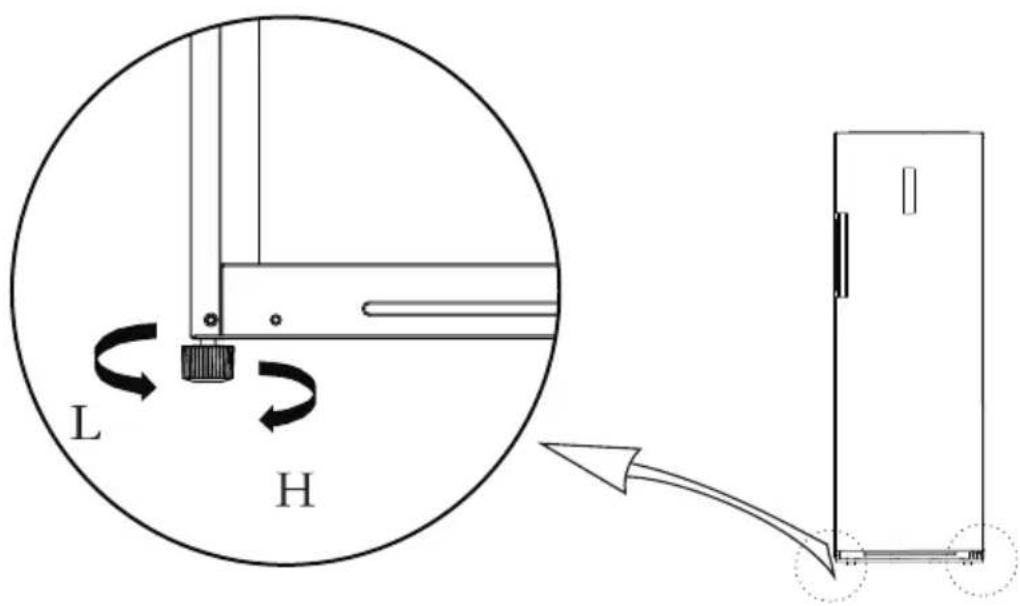

2.3 Pata niveladora

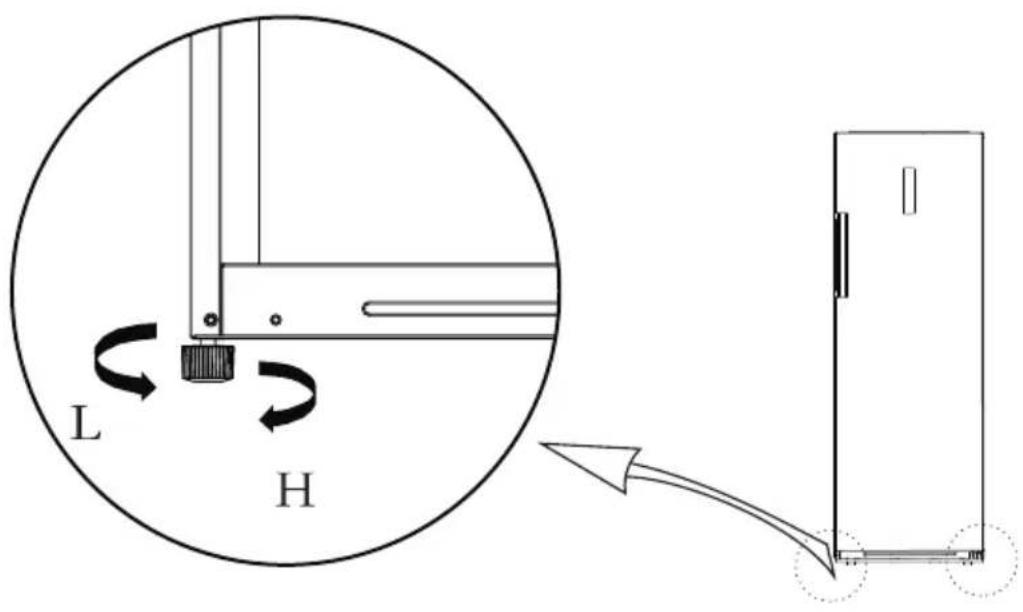

Diagrama esquemático de las patas niveladoras

L H

(La imagen anterior es meramente ilustrativa. La configuración real dependerá del producto físico o de lo indicado por el distribuidor).

Procedimientos de ajuste:

a. Gire las patas hacia la derecha para elevar el frigorífico.
b. Gire las patas hacia la izquierda para bajar el frigorífico.
c. Ajuste las patas de los lados derecho e izquierdo según los procedimientos anteriores para conseguir un nivel horizontal.

2.4 Instalación para apertura de derecha a izquierda (opcional)

Listado de herramientas que deberá aportar el usuario
	Destornillador de estrella		Espátula o destornillador fino
	Vaso y mango de trinquete de 5/16"		Cinta adhesiva

Piezas que se utilizarán para la inversión de la puerta
SN Partes Cantidad Notas
1 Manguito del eje 1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
2 Tornillo de la bisagra superior 1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
3 Tapón derecho 1 Preinstalado en el frigorífico, se retira cuando se invierte la puerta y se guarda para su uso futuro
4	Conjunto de la cubierta de la bisagra	1	Preinstalado en el frigorífico, se retira cuando se invierte la puerta y se guarda para su uso futuro
5 Interruptor de pilar 1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
6	Cubierta de la bisagra izquierda	1	Preinstalado en el frigorífico, se retira cuando se invierte la puerta y se guarda para su uso futuro
7	Bisagra superior derecha	1	Preinstalado en el frigorífico, se retira cuando se invierte la puerta y se guarda para su uso futuro
8 Pata ajustable 1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
9 Pata ajustable 3 Bisagra superior izquierda/Cubierta de la bisagra superior izquierda/Tapón izquierdo
10 Conjunto de bisagra inferior 1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
11	Tornillo de la bisagra inferior	2	Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
12 Tapa final		1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta
13 Tapa final		1 Preinstaladas en el frigorífico y se utilizan al cambiar la puerta

1) Apague el frigorífico y retire todos los objetos de las bandejas de la puerta.
2) Desmonte los tapones para orificios roscados, los tornillos y el tirador, y retire los tapones de plástico del otro lado; consulte el capítulo 2.2.

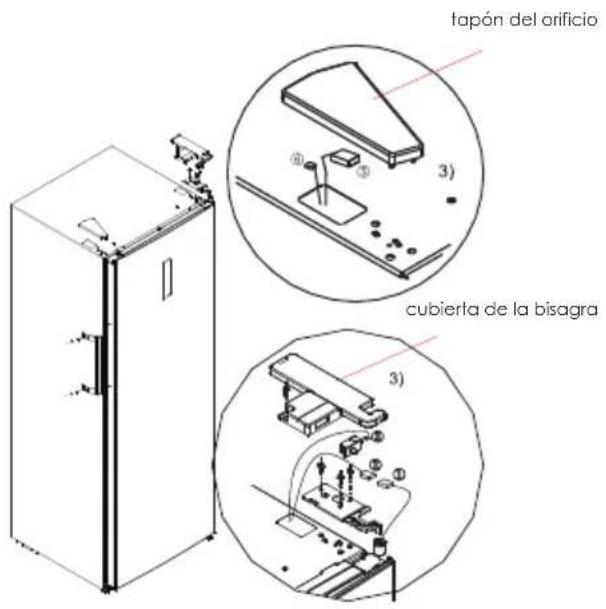

3) Desmonte la cubierta de la bisagra superior, los tornillos y la bisagra superior y retire el tapón del orificio del otro lado; desenchufe el conector del cableado del lado derecho de la parte superior del refrigerador (①,②,③ conector del cableado).

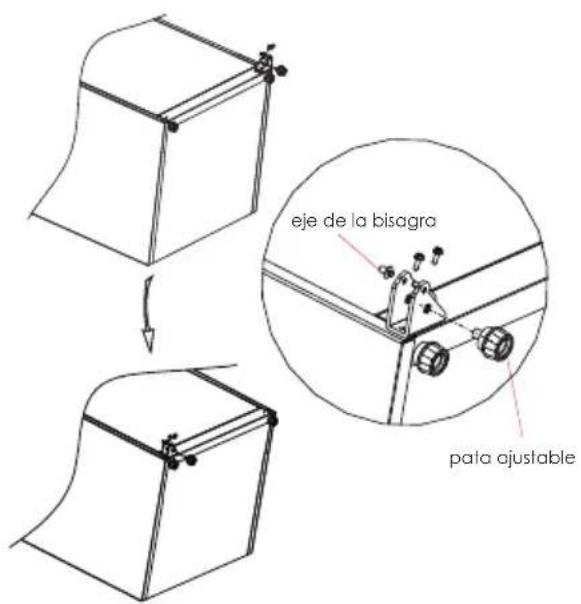

4) Desmonte la puerta y el conjunto de la bisagra inferior derecha (eje de la bisagra, pata ajustable y bisagra), desmonte el conjunto de la bisagra inferior derecha y monte el eje de la bisagra y la pata ajustable en el otro lado de la bisagra, después monte todo el conjunto en el otro lado del refrigerador.

tapón del orificio 3) cubierta de la bisagra 3)

eje de la bisagra pala ajustable

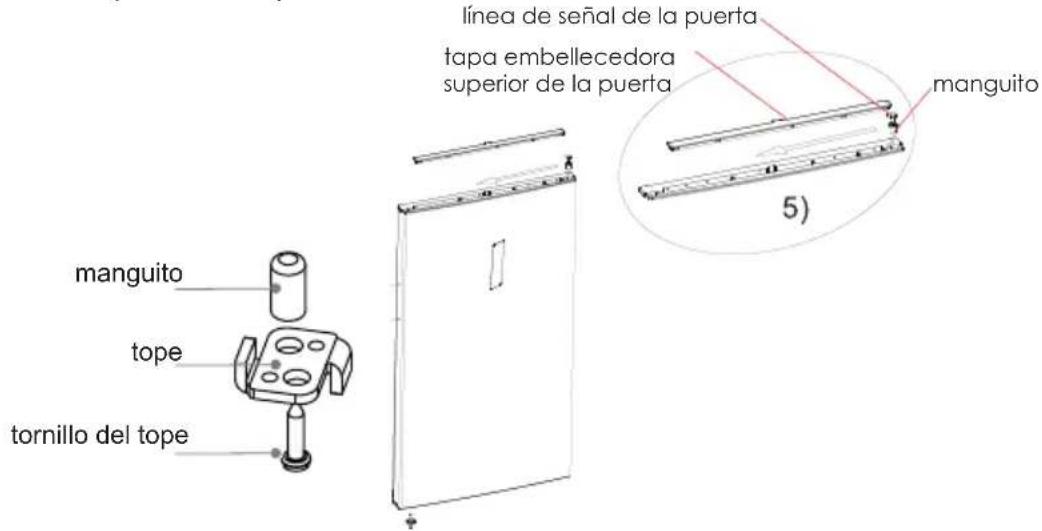

5) Retire la tapa superior de la puerta, instale el manguito de la bisagra superior y la línea de señal de la puerta en el lado opuesto y coloque la tapa superior de la puerta. Desmonte el tope derecho de la puerta, extraiga el manguito de la parte inferior derecha de la puerta, inserte el manguito en el orificio de la bisagra de la parte inferior izquierda de la puerta y monte el tope en la parte inferior izquierda de la puerta

manguito tope tornillo del tope línea de señal de la puerta tapa embellecedora superior de la puerta manguito 5)

6) Extraiga la bisagra superior izquierda y la cubierta de la misma del paquete de accesorios;

Coloque la puerta en la bisagra inferior y monte la bisagra superior izquierda.

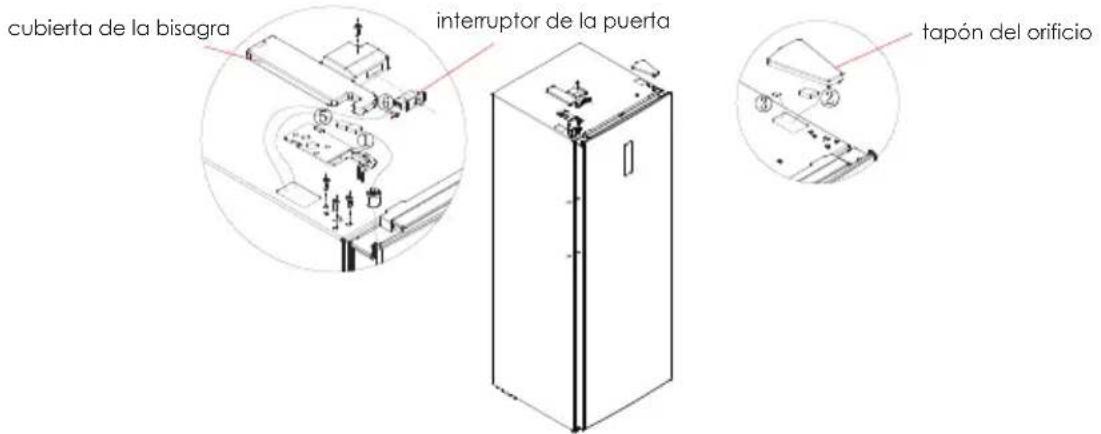

Desmonte el interruptor de columna del conjunto de la cubierta de la bisagra y colóquelo en la cubierta superior izquierda de la bisagra;

Conecte el terminal de línea de señal ⑤ con el terminal de línea de señal ①, conecte el terminal de línea de señal ⑥ con el interruptor de la puerta; Monte la cubierta de la bisagra superior y la tapa del orificio.

cubierta de la bisagra interruptor de la puerta tapón del orificio

7) Para montar el tirador consulte el capítulo 2.2.

(La imagen anterior es meramente ilustrativa. La configuración real dependerá del producto físico o de lo indicado por el distribuidor).

2.5 Puesta en marcha

• Antes de la puesta en marcha inicial, deje el refrigerador quieto durante dos horas antes de conectarlo a la corriente.
• Antes de colocar alimentos frescos o congelados por primera vez, el frigorífico deberá funcionar durante 2-3 horas, o más de 4 horas en verano, cuando la temperatura ambiente sea alta.
• Desenchufe el aparato en caso de fallo en la corriente o cuando vaya a limpiarlo. No conecte el congelador a la corriente eléctrica hasta que hayan transcurrido cinco minutos para evitar daños al compresor debido a puestas en marcha consecutivas.

2.6 Consejos de ahorro de energía

• El electrodoméstico debe situarse en la zona más fresca de la estancia, alejada de otros electrodomésticos o conductos que generen calor y de la luz solar directa.
• Deje que los alimentos se enfríen antes de colocarlos en el congelador. Sobrecargar el electrodoméstico fuerza al compresor a funcionar durante más tiempo. Si los alimentos se congelan muy lentamente, pueden perder calidad o estropearse.
• Asegúrese de envolver los alimentos correctamente y seque los recipientes antes de introducirlos en el congelador.
  Se reduce así la creación de escarcha dentro del mismo.
• No debe revestirse con papel de aluminio, papel encerado ni toallas de papel. Los revestimientos interfieren en la circulación de aire frío, haciendo que el electrodoméstico resulte menos eficiente.
• Organice y etiquete los alimentos para reducir la apertura de la puerta y las búsquedas de larga duración. Retire los elementos según sea necesario, uno de cada vez y cierre la puerta lo antes posible.

3 Estructura y funciones

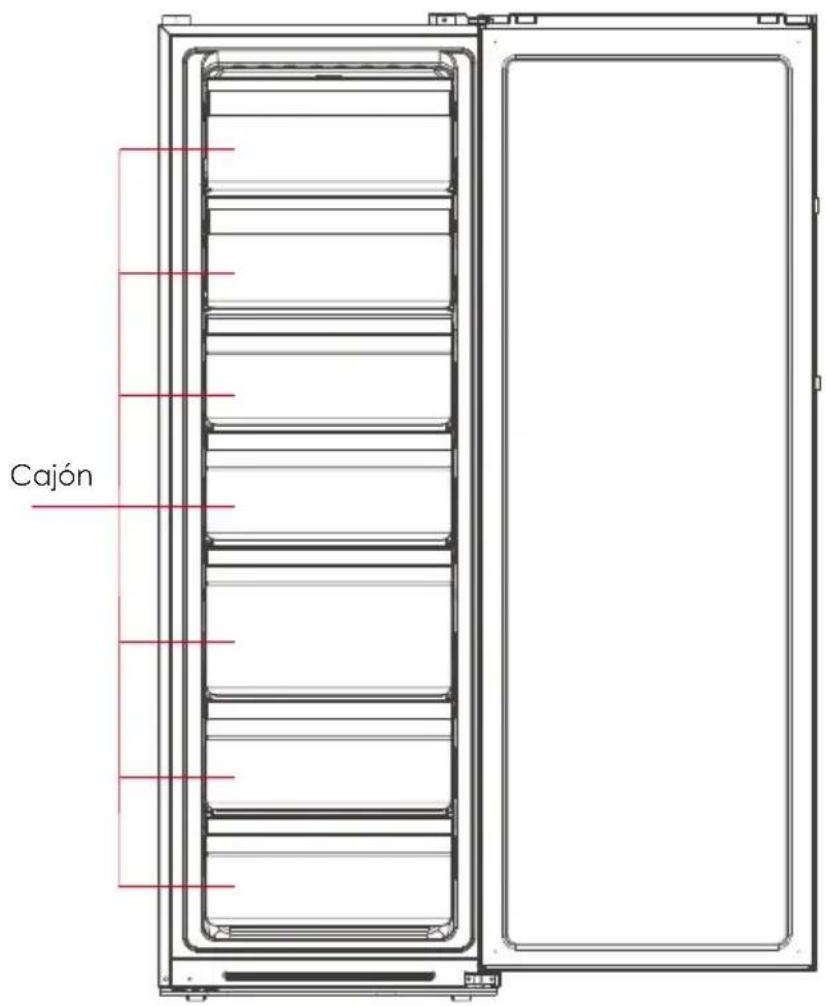

3.1 Componentes claves

Cajón

(La imagen anterior es meramente ilustrativa. La configuración real dependerá del producto físico o de lo indicado por el distribuidor).

Frigorífico

• El frigorífico es adecuado para almacenar variedad de frutas, verduras, bebidas y otros alimentos de consumo a corto plazo, el tiempo de almacenamiento recomendado es de 3 a 5 días.
• Los alimentos cocinados no se deben guardar en la cámara de refrigeración hasta que se hayan enfriado a temperatura ambiente.
• Se recomienda cerrar herméticamente los alimentos antes de colocarlos en el frigorífico.

Congelador

• El congelador puede conservar alimentos frescos durante mucho tiempo y se utiliza, principalmente para guardar alimentos congelados y para hacer hielo.
• La cámara de congelación es adecuada para guardar carne, pescado, bolas de arroz y otros alimentos que no se consuman a corto plazo.
• Se recomienda dividir la carne en porciones pequeñas para una congelación rápida y para facilitar el acceso. Recuerde que los alimentos habrán de consumirse dentro de su periodo de caducidad. La distribución de los cajones, los recipientes de alimentos, estantes, etc., colocados como en la imagen anterior es la más eficiente en materia energética.

El electrodoméstico tiene la función de conmutación entre refrigerador y congelador; mediante el uso de la pantalla, los usuarios finales pueden seleccionar refrigerador o congelador según sus necesidades.

3.2 Funciones

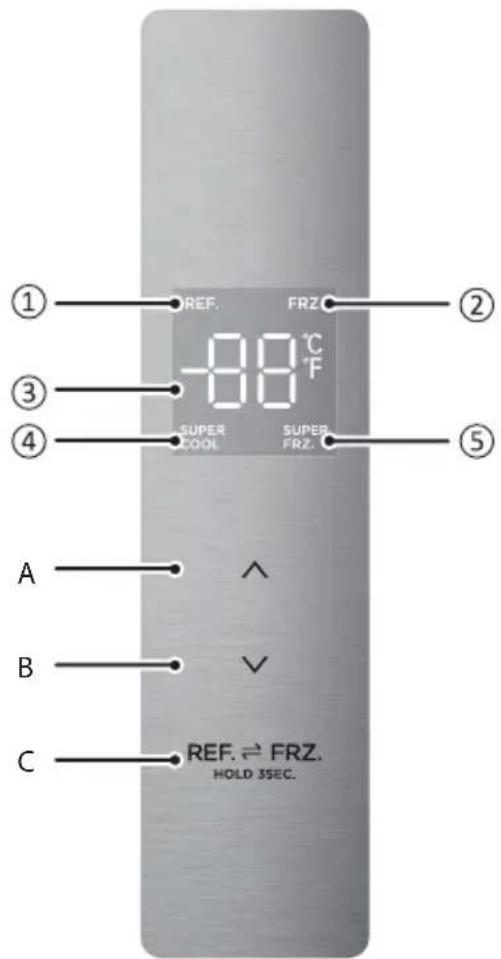

① ② ③ ④ A B C REF. FRZ. -88 °C -88 °F SUPER COOL. SUPER FRZ. ⑤ REF. ⇌ FRZ. HOLD 3SEC.

(La imagen anterior es meramente ilustrativa. La configuración real dependerá del producto físico o de lo indicado por el distribuidor).

Pantalla

1. Icono de Refrigeración 2. Icono del congelador

2. Icono Visualización de la temperatura

3. Icono de Refrigeración rápida 5. Icono de congelación rápida

Tecla

A. Botón de ajuste de aumento de la temperatura B. Botón de ajuste de descenso de la temperatura
C. Selección de la zona de temperatura

1) Al encender el frigorífico por primera vez, toda la pantalla brillará durante 3 segundos. A continuación, la pantalla entra en la visualización normal. La primera vez que se utiliza el frigorífico, la temperatura establecida por defecto es de -20°C.
2) Cuando se produce el error, la pantalla muestra el código de error. De lo contrario, la pantalla muestra la temperatura programada.
3) Generalmente, los datos de ajuste tendrán efecto después de 30 segundos sin acción de apertura de la puerta u operación clave, y la pantalla se apagará después de 30 segundos. Cuando la pantalla no está encendida, esta se enciende normalmente si hay una operación clave.

La pantalla se iluminará en caso de error con el «código de error visible», luego la pantalla se apagará después de 30 segundos.

4) Pulse el botón durante 3 segundos para conseguir la conversión Frigorífico/Congelador.
5) Pulse el botón de aumento de temperatura «Λ» para ajustar la temperatura, cada vez que pulse el botón «Λ», la temperatura ajustada subirá 1°C; pulse el botón de descenso de temperatura «V» para ajustar la temperatura, cada vez que pulse el botón de descenso de temperatura «V», la temperatura ajustada bajará 1°C; el rango de ajuste de temperatura de la cámara frigorífica es de 2\~8°C. Cuando la temperatura se ajusta al valor límite, el frigorífico emitirá una alarma si todavía se ha pulsado el botón de aumento de temperatura «Λ» o el botón de descenso de temperatura «V».
6) Pulse el botón de aumento de temperatura «Λ» para ajustar la temperatura, cada vez que pulse el botón de aumento de temperatura «Λ», la temperatura se incrementará 1°C. Pulse el botón de descenso de temperatura «V» para ajustar la temperatura. Cada vez que pulse el botón «V», la temperatura se reducirá 1°C. El rango de temperatura de la cámara de congelación es de -16\~-24°C. Cuando la temperatura se ajusta al valor límite, el frigorífico emitirá una alarma si todavía se ha pulsado el botón de aumento de temperatura «Λ» o el botón de descenso de temperatura «V».
7) Ajustar el modo Súper refrigeración: una vez ajustada la temperatura de la cámara frigorífica a 2°C, pulse el botón de descenso de temperatura « V » para entrar en el modo Súper refrigeración. En este modo, la temperatura de la cámara frigorífica se ajusta automáticamente a 2 °C.
8) Salir del modo de súper refrigeración: pulse el botón de aumento de temperatura «Λ» para salir del modo de súper refrigeración o salga automáticamente del modo de súper refrigeración después de 6h. Después de salir del modo súper refrigeración, la temperatura del frigorífico volverá automáticamente a la temperatura ajustada antes del modo súper refrigeración.
9) Ajustar el modo de súper congelación: una vez ajustada la temperatura de la cámara de congelación a - 24 °C, pulse el botón de descenso de temperatura « V » para entrar en el modo de súper congelación. En el modo de súper congelación, la temperatura de la cámara de congelación se ajusta automáticamente a - 24°C.
10) Salir del modo de súper congelación: pulse el botón de aumento de temperatura «Λ» para salir del modo de súper congelación o salga automáticamente de este modo después de 24h. Después de salir del modo de súper congelación, la temperatura de la cámara de congelación volverá automáticamente a la temperatura ajustada antes de este modo.
11) Control de alarma de apertura

Si la puerta no se cierra en dos minutos, sonará un zumbido hasta que la puerta se cierre. Presione cualquier botón para detener el zumbido de alarma.

12) Indicación de errores

Las siguientes advertencias, que aparecerán en la pantalla, indican los fallos correspondientes del frigorífico. El usuario deberá ponerse en contacto con un especialista para el mantenimiento y así garantizar un funcionamiento óptimo del electrodoméstico.

Código del error	Descripción del error
E2	Fallo del sensor de temperatura de la cámara de congelación/refrigeración
E5	Error del circuito de detección del sensor de descongelación
E6	Error de comunicación
E7	Error en el sensor de temperatura ambiente

Nota: la función de congelación rápida está diseñada para mantener el valor nutricional de los alimentos en el congelador. Puede congelar los alimentos en el menor tiempo posible. Si se congela una gran cantidad de alimentos a la vez, se recomienda al usuario que encienda la función de congelación rápida e introduzca los alimentos. En ese momento, aumenta la velocidad de congelación del compartimento de congelación, lo que permite congelar rápidamente los alimentos, bloquear los valores nutritivos de los mismos con eficacia y facilitar su almacenamiento.

4. Mantenimiento y cuidado del frigorífico

4.1 Limpieza general

• Para mejorar el efecto de refrigeración y ahorrar energía, debe limpiar con regularidad el polvo que se acumula detrás del frigorífico y en el suelo.
• Revise con regularidad la junta de la puerta para asegurarse de que no haya residuos. Limpie la junta de la puerta con un paño suave humedecido con agua jabonosa o detergente diluido.
• Limpie el interior del frigorífico habitualmente para evitar malos olores.

- Apague el aparato antes de limpiar el interior, y retire todos los alimentos, bebidas, estantes, cajones, etc.

- Utilice un paño suave o una esponja para limpiar el interior del frigorífico, con dos cucharadas de bicarbonato de sodio y un litro de agua tibia. Luego aclárelo con agua y límpielo. Tras la limpieza, abra la puerta y deje que se seque al aire antes de encenderlo.

- Se recomienda limpiar las zonas difíciles del frigorífico (como rendijas estrechas, huecos o esquinas) con regularidad, con un paño suave, un cepillo suave, etc., y, cuando sea necesario, combinarlos con algunas herramientas auxiliares (como palitos finos) para que no se acumulen contaminantes o bacterias en estas zonas.

- No use jabón, detergente, limpiador en polvo, limpiador en aerosol, etc., ya que pueden dar lugar a olores en el interior del frigorífico o a la contaminación de los alimentos.

- Limpie el soporte para botellas, los estantes y los cajones con un paño suave humedecido con agua jabonosa o detergente diluido. Séquelos con un paño suave o al aire.

- Limpie la superficie exterior del frigorífico con un paño suave humedecido con agua jabonosa, detergente, etc., y séquela.

- No utilice cepillos duros, estropajos, cepillos metálicos, elementos abrasivos (como pasta de dientes), disolventes orgánicos (como alcohol, acetona, aceite de banana, etc.), agua hirviendo o artículos ácidos o alcalinos que puedan dañar el interior y la superficie del frigorífico. El agua hirviendo y los disolventes orgánicos como el benceno pueden deformar o dañar las piezas de plástico.

- No vierta agua u otros líquidos directamente durante la limpieza para evitar cortocircuitos o situaciones que puedan afectar al aislamiento eléctrico tras la inmersión.

Desenchufe el frigorífico para descongelarlo y limpiarlo.

4.2 Descongelación

- El frigorífico se ha fabricado basándose en el principio de refrigeración por aire y, por lo tanto, incorpora una función de descongelación automática. La escarcha formada por el cambio de estación o de temperatura también se puede retirar manualmente desconectando el electrodoméstico de la alimentación o frotando con una toalla seca.

4.3 Fuera de servicio

• Fallo de alimentación: en caso de fallo de alimentación, aunque sea en verano, los alimentos que se encuentran dentro del electrodoméstico podrán conservarse durante varias horas; deberá reducir el número de veces que abre la puerta y no deben colocarse más alimentos en el frigorífico durante el fallo de alimentación.
• i pasa mucho tiempo sin que se utilice: deberá desenchufar y limpiar el electrodoméstico; las puertas se deben dejar abiertas para prevenir malos olores.
• Traslado: antes de mover el frigorífico, saque todos los objetos, fije los separadores de cristal, el soporte para verduras, los cajones de la cámara de congelación, etc., con cinta, y apriete la pata niveladora; cierre las puertas y fijelas con cinta. Durante los traslados, el electrodoméstico no deberá dejarse del revés, ni en posición horizontal, ni someterse a vibraciones; la inclinación durante el movimiento no deberá ser superior a 45°.

El electrodoméstico funcionará de manera constante una vez puesto en marcha. En general, el funcionamiento no deberá interrumpirse, de lo contrario, la vida útil podría verse afectada.

5 Resolución de problemas

5.1 Resolución de problemas

Puede tratar de resolver estos problemas sencillos usted mismo.

Si no puede solucionarlos, póngase en contacto con el departamento de servicio posventa.

Fallo de funcionamiento	Compruebe que el electrodoméstico esté conectado a la alimentación y que el enchufe haga buen contacto.Compruebe si la tensión es demasiado baja.Compruebe si hay un fallo de corriente o en el circuito.
Olor	Los alimentos con un olor fuerte se deberán envolver herméticamente.Compruebe si hay algún alimento podrido.Limpie el interior del frigorífico.
Funcionamiento del compresor durante mucho tiempo.	El funcionamiento del frigorífico durante mucho tiempo es normal en verano, cuando la temperatura ambiente es alta.No se recomienda guardar demasiados alimentos en el electrodoméstico al mismo tiempo.Los alimentos deberán enfriarse antes de introducirlos en el electrodoméstico.Las puertas se abren con demasiada frecuencia.
La luz no se enciende	Compruebe si el frigorífico está conectado a la alimentación y si la luz está dañada.Pida a un especialista que cambie la luz.
Las puertas no cierran correctamente	La puerta se ha atascado con envases de alimentos.Se coloca demasiada comidaEl frigorífico está inclinado.
Ruido fuerte	Compruebe si el suelo está nivelado y si el frigorífico está en un lugar estable.Compruebe si los accesorios están colocados en posición correcta.
La puerta no cierra herméticamente	Retire los cuerpos extraños de la junta de la puerta.Caliente el sello de la puerta y déjelo enfriar para que recupere su forma(o sople con un secador eléctrico o use una toalla caliente para calentarlo).
La bandeja de agua se ha desbordado	Hay demasiados alimentos en la cámara o los alimentos almacenados contienen demasiada agua, lo da como resultado una gran descongelaciónLas puertas no están bien cerradas, lo que da como resultado la creación de escarcha por la entrada de aire y un aumento del agua por descongelación
Carcasa caliente	Disipación del calor del condensador integrado por la carcasa, que es algo normalSi la carcasa se calienta debido a una alta temperatura ambiente, al almacenamiento de demasiados alimentos o al paro del compresor, se recomienda una ventilación profunda para facilitar la disipación del calor
Condensación en la superficie	La condensación en la superficie exterior y en las juntas de la puerta del frigorífico es normal cuando la humedad ambiental es demasiado alta. Seque la condensación con una toalla limpia.
Ruido anormal	Zumbido: el compresor puede emitir un zumbido durante su funcionamiento, y los zumbidos son fuertes, particularmente, al arrancar o parar. Es algo normal.Chirrido: el refrigerante que fluye por dentro del electrodoméstico puede producir un chirrido, lo cual es normal.

Tabla 1 Clases de clima

Clase Símbolo		Rango de temperatura ambiente °C
Templado extendido SN +10 a +32
Templado N		+ 16 a + 32
Subtropical ST + 16 a + 38
Tropical T + 16 a + 43

Templado extendido: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente de entre 10 °C y 32 °C».

Templado: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente de entre 16 °C y 32 °C».

Subtropical: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente de entre 16 °C y 38 °C».

Tropical: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente de entre 16 °C y 43 °C».

Especial para la nueva normativa europea:

Las piezas que aparecen en la siguiente tabla pueden adquirirse a través del canal:

Pieza pedida	Proporcionada por	Tiempo mínimo necesario para el suministro
termostatos	Personal profesional de mantenimiento	Al menos 7 años después de la comercialización del último modelo
Sensores de temperatura	Personal profesional de mantenimiento	Al menos 7 años después de la comercialización del último modelo
Placas de circuitos impresos	Personal profesional de mantenimiento	Al menos 7 años después de la comercialización del último modelo
Fuentes de luz	Personal profesional de mantenimiento	Al menos 7 años después de la comercialización del último modelo
Tiradores de la puerta	Reparadores profesionales y usuarios finales	Al menos 7 años después de la comercialización del último modelo
Bisagras de la puerta	Reparadores profesionales y usuarios finales	Al menos 7 años después de la comercialización del último modelo
Bandejas	Reparadores profesionales y usuarios finales	Al menos 7 años después de la comercialización del último modelo
Cestas	Reparadores profesionales y usuarios finales	Al menos 7 años después de la comercialización del último modelo
Juntas de puertas	Reparadores profesionales y usuarios finales	Al menos 10 años después de la comercialización del último modelo

• El plazo más breve para el suministro posventa de piezas de repuesto es de 15 días laborables.
• La información sobre el modelo y la identificación del modelo en la base de datos de productos se puede obtener escaneando el enlace web del código QR (si existe) de la etiqueta de eficiencia energética del producto.

Estimado cliente

1. Si desea devolver o sustituir el producto, póngase en contacto con la tienda donde lo compró. (Recuerde llevar la factura de compra.)
2. Si su producto se avería y necesita reparación, póngase en contacto con el proveedor de servicios posventa.

Teléfono:

Dirección de correo electrónico:

SOMMAIRE

2.3 Pés de nivelamento

Diagrama esquemático dos pés de nivelamento

L H

Procedimentos de ajuste:

Oficinas: c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. España

Fábrica: c/ del Ter 2, Apdo. 9. 08570. Torelló.Barcelona. España

T. [phone] - Fax [phone]

www.cnagroup.es - [e-mail]

Atención al Cliente: 902 410 450 / [phone] - [e-mail]

International SAT - www.cnagroup.es/warranty

FR RECO
