Marque	Broan
Modèle	Flex DC AE50110DCLF
Type de produit	Ventilateur de plafond canalisé
Usage prévu	Ventilation générale
Débit d'air réglable	50, 80 ou 110 pi³/min (selon modèle)
Diamètre du conduit	10 cm (4 po)
Dimensions d'ouverture pour rénovation	24,8 cm x 26,7 cm (9¾ po x 10½ po)
Installation	Plafond ou mur (à 2,4 m du sol minimum)
Alimentation électrique	120 V, 60 Hz (typique pour les modèles nord-américains)
Protection électrique requise	Disjoncteur différentiel de fuite à la terre (si au-dessus d'une baignoire/douche)
Mise à la terre	Obligatoire
Commande	Murale à deux fonctions (ventilateur et éclairage séparés)
Éclairage intégré	Oui, module DEL (selon modèle)
Moteur	Lubrifié en permanence, sans entretien
Nettoyage	Enlever la grille, aspirer l'intérieur avec une brosse
Matériaux	Boîtier métallique, grille en plastique ou métal
Pièces détachées disponibles	Ensemble ventilateur (moteur + roue), kit de barres de suspension, module d'éclairage DEL
Réparabilité	Remplacement possible du module d'éclairage et de l'ensemble ventilateur
Garantie	Consulter le site Web ou appeler le service client
Normes de sécurité	NFPA, ASHRAE, codes locaux

FOIRE AUX QUESTIONS - Flex DC AE50110DCLF BROAN

Comment nettoyer le ventilateur Flex DC AE50110DCLF ?

Pour nettoyer, abaissez ou enlevez la grille et aspirez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter. Le moteur est lubrifié en permanence et n'a pas besoin d'être huilé.

Puis-je installer ce ventilateur dans une salle de bain ?

Oui, il peut être installé au-dessus d'une baignoire ou d'une douche s'il est branché sur un circuit protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).

Comment régler le débit d'air ?

Certains modèles permettent de sélectionner 50, 80 ou 110 pi³/min. Utilisez une commande murale à deux fonctions pour ventiler et éclairer séparément. N'utilisez pas de commande de vitesse pour les modèles de série Flex.

Que faire si le ventilateur fait du bruit ?

Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes). Assurez-vous également que les pales ne sont pas déséquilibrées ou obstruées par de la poussière.

Quel type de conduit dois-je utiliser ?

Utilisez un conduit rond de 10 cm (4 po) de diamètre. Pour un rendement optimal, gardez les conduits les plus courts et les plus droits possible, et évitez les diamètres inférieurs à ceux recommandés.

Comment installer le ventilateur lors d'une rénovation ?

Retirez l'ancien ventilateur, agrandissez l'ouverture à 24,8 cm x 26,7 cm si nécessaire. Branchez les fils, fixez le boîtier à la charpente, raccordez le conduit existant, puis installez le ventilateur et la grille.

Puis-je utiliser ce ventilateur sans conduit extérieur ?

Non, les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur. Une évacuation inadéquate peut réduire le débit d'air et causer des problèmes de moisissure.

Le ventilateur est-il livré avec un module d'éclairage ?

Certains modèles incluent un module d'éclairage DEL. Dans ce cas, emboîtez le module dans la grille avant de l'installer. Pour les modèles 791LEDM et 791LEDNTM, branchez d'abord l'éclairage puis le module d'alimentation DEL.

Où trouver les pièces de rechange ?

Les pièces détachées (ensemble ventilateur, kit de barres de suspension, module DEL) sont disponibles chez votre distributeur local ou sur le site Web Broan-NuTone. Pour la garantie ou l'assistance technique, appelez le 800-558-1711 (États-Unis) ou 800-567-3855 (Canada).

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Coupez l'alimentation au panneau électrique et verrouillez l'interrupteur principal avant toute intervention. L'installation doit être effectuée par une personne qualifiée. Ne faites fonctionner l'appareil que conformément aux instructions du fabricant.

MODE D'EMPLOI Flex DC AE50110DCLF BROAN

1. N'utilise cet apparéil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au nombre de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afi n d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fi xez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectuels par des personnes qualifiées conformément à la reglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffi sans pour brûler les gaz produits par les appareils à combustion et les écavuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la déscoupe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejoeter l'air à l'extérieur.
7. Cet apparéil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de derivation protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).
8. Cet apparéil doit être relié à une mise à la terre.

Pour la déclaration de garantie, les pieces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :

Aux Etats-Unis: Broan-NuTone.com 800-558-1711.

Au Canada:Broan-NuTone.ca 800-567-3855.

ATTENTION

1. Pour ventilation générale uniquement. N'utilise pas cet apparéil pour evacuer des matières ou des vapeurs dangereuses ou explosives.
2. Ce produit peut etre instalé dans un mur s'il est fi xé à 2,4 m (8 pi) au-dessus du plancher.
3. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrasssez l'appareil de la poussière de plâtre, de construction, etc.
4. Veuillez dire l'etiquette de spécifi cations du produit pour obtenir plus de renseignements, notamment sur les exigences.

NETTOYAGE ET ENTRETIEN

Pour un fonctionnement silencieux et effi cace, ainsi qu'une durabilité et une apparcence supérieures, abaissez ou enlevez la grille et nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrifi en permanence et n'a pas besoin d'être huié. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes).

FONCTIONNEMENT

Il est possible de faire fonctionner le ventilateur et l'éclairage séparément. Utilisez une commande murale à deux fonctions.

Ventilateur/Eclairage Série Flexa SEULEMENT: N'utilise pas une commande de vitesse pour faire fonctionner le ventilateur.

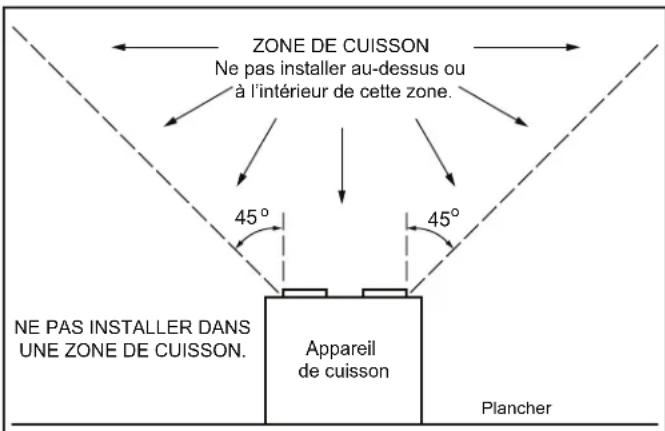

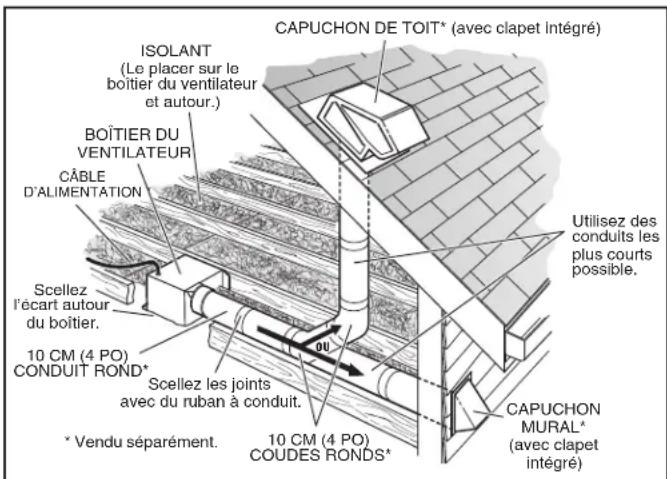

• 10 important - Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d'utiliser des conduits plus petits que ceux recommendés. L'isolement des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pouraient ne pas produit leur débit d'air nominal.

OPTION - Pour installer le boitier n'importe où entre les solives du plafond : Utilisez l'ensemble de barres de suspension offert en option (vendu séparément chez votre distributeur local ou site Web). Suivez les instructions accompagnant l'ensemble.

TOUS LES TYPES DE POSE

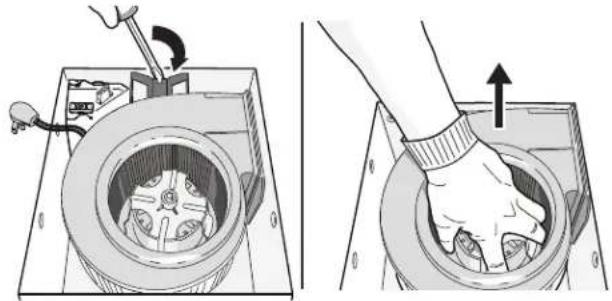

1 Retirez tous les matériaux d'emballage, débranchez le ventilateur et retirez-le de son boîtier.

Enlevez le panneau de cablage du boitier du ventilateur (si deja installé).

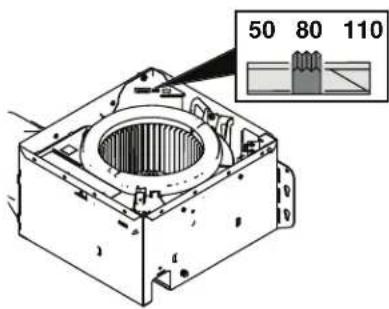

3 ains modeles uniquely: Selectionnez50,80ou110pi³/min en fonction des dimensions de la piece et du début d'air souhaite.

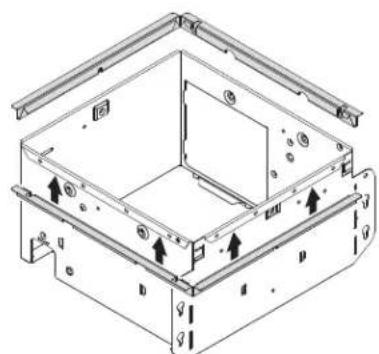

4 Certains modèles
uniquemment : Il est
possible de fi xer
une paire de brides
sur le boîtier si cela
est nécessaire ou
souhaïte.

Emboîtez les deux pieces de brides sous le bord returné du boîtier (sur les quatre côtes).

Pour une renovation - passez à la page 7.

NOUVELLE INSTALLATION

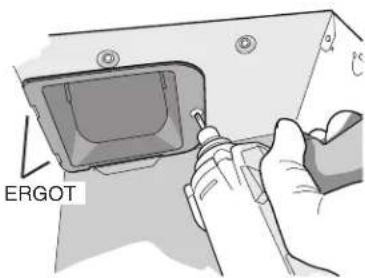

Fixez le clapet/raccord de conduit au boitier du ventilateur.

Poussez le
raccord par
I'ouverture a partir de I'intérieur du boitier.
Engagez les
ergots et fi xez le tout avec les vis
se trouvant dans
le sachet
de pieces.

Fixez le boitier à la charpente du plafond.

Assurez-vous que le dessous du bottier affle eure la surface fi nie du plafond.

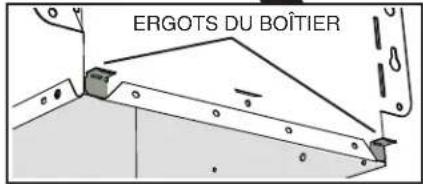

Pour un emplacement approprié, utilisez le matériel de plafond de 13 mm (1/2 po): Pliez les ergots du boitier (sur l'extérieur du boitier) pour qu'ils s'ajustent contre le bas de la solive.

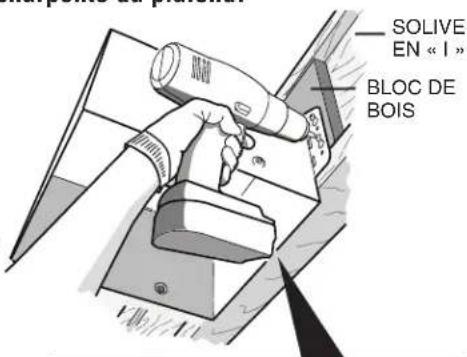

Fixez le boitier avec des brides de montage à l'aide des fi xations appropriées. Si vous fi xez le boitier à une solive en « I», utilisez un bloc de bois comme illustré.

Raccordez un conduit rond de 10 cm (4 po).

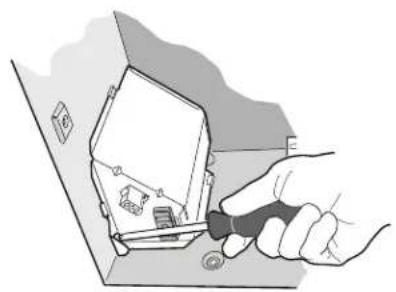

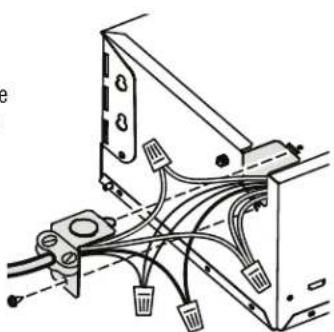

Branchez les fi ls.

Raccordez le cable d'alimentation a la plaque de cablage (du sachet de pieces) à l'aide du connecteur homologue UL. Raccordez le cablage de la maison a celui du ventilateur. Reportez-vous au schema de cablage pour les détails plaque de cablage sur de la vis (du sachet de de cablage et fi xez-le a sachet de pieces.

Finissez la surface du plafond.
Continuez ensuite avec l'étépe 10.

INSTALLATION DE RÉNOVATION

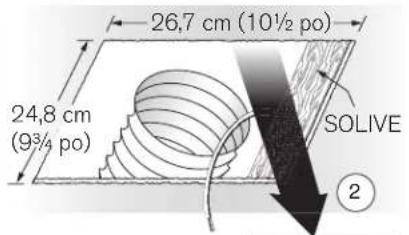

Enlevez l'ancien ventilateur et préparez le plafond.

Agrandissez l'ouverture (si nécessaire) à 24,8 cm (9¾ po) (parallele aux solives) par 26,7 cm (10½ po) (perpendicularaire aux solives). (Certains modeles comportent un gabarit de découpe

sur le cote du carton ou sur I'emballage de la grille.)

Les boitiers de ventilateurs existants sont généralement fi xés sur la structure :

• par des vis, des clous ou des agrafes, qui doivent être enlevés.
• par des supports ou des rails qui sont fi xés aux solives et qui doivent être enlevés avec le boîtier.

Il peut être nécessaire d'utiliser un levier pour enlever l'ancien boîtier. Laissez les conduits et le câblage électrique en place.

Pliez les brides de montage a plat contre le boitier.

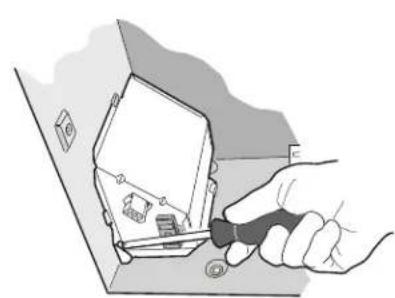

Branchez les fi ls.

Raccordez le cable d'alimentation à la plaque de cablage (du sachet de pieces) à l'aide du connecteur homologué UL. Raccordez le cablage de la maison à celui du ventilateur. Reportez-vous au schéma de cablage pour les détails du branchement. Fixez la plaque de cablage sur le boitier du ventilateur à l'aide de la vis (du sachet de pieces). Reposez le panneau de cablage et fi xez-le avec les vis se trouvant dans le sachet de pieces.

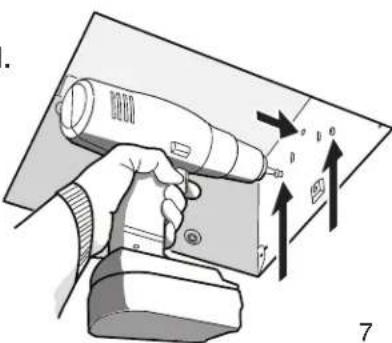

Fixez le boitier à la charpente du plafond.

Fixez le boitier sur la charpente du plafond à l'aide des fi xations appropriées aux endroits indiqués.

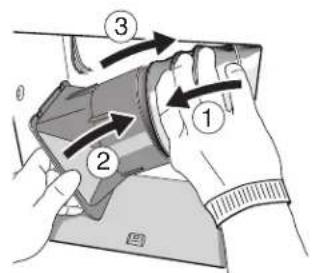

Raccordez un conduit rond de 10 cm (4 po).

① Tirez le conduit existant par la sortie et ② fi xez-le au raccord avec du ruban à conduit. ③ Repoussez le raccord/conduit par l'ouverture. Engagez les ergots et ④ fi xez le tout avec les vis se trouvant dans le sachet de pieces.

Continuez avec I'etape 10.

TOUS LES TYPES DE POSE

Installes le ventilateur.

Réinstallé le ventilateur enlevé à l'etape 1. Fixez le ventilateur à l'aide de 2 vis du sachet de pieces. Branchez le ventilateur dans la prise noire.

Ventilateur/Eclairage Série FlexMC SEULEMENT: Branchez la fi che a 5 fi ls dans le module du contrôleur.

Installes la grille.

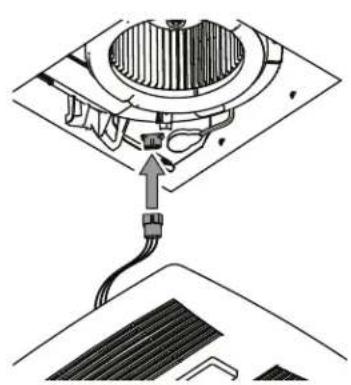

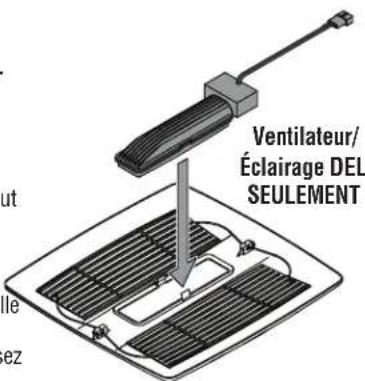

Ventilateur/Eclairage DEL

SEULEMENT: Emboitez le module d'éclairage dans l'intérieur de la grille. Remarque: Sur certains modèles, le module DEL peut déjà être installé.

Branchez le module d'éclairage.

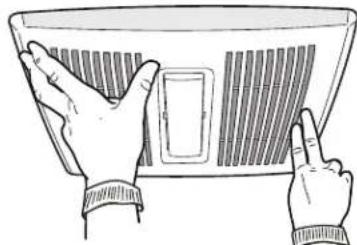

Pincez les ressorts de la grille et introduizez-les dans les fentes du ventilateur. Poussez la grille contre le plafond.

La grille peut avoir une appearance différente selon le modele.

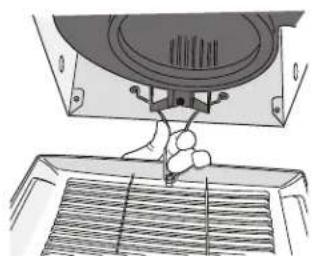

Pour les modèles 791LEDM et 791LEDNTM :

Branchez l'éclairage ①, puis le module d'alimentation DEL ②.

Si le ressort de la grille se déloge de cette-ci, remettez-le en place comme indiqué.

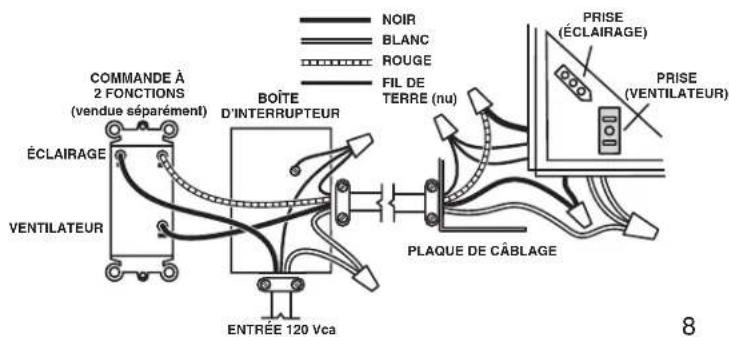

DIAGRAMME DE CÂBLAGE
