Laminator A 260 Combo - Machine à laminer OLYMPIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laminer 5 en 1 (laminage, découpe, perforation, arrondi de coins, guidage)
Marque	Olympia
Modèle	Laminator A 260 Combo
Dimensions (L × H × P)	380 × 75 × 140 mm
Poids	1,01 kg
Alimentation	220-240 V ~ 60 Hz
Puissance	100 W
Largeur de laminage max.	230 mm
Épaisseur de film compatible	80 ou 125 microns
Vitesse de laminage	300 mm/min
Capacité max. pour toutes fonctions	0,3 mm (environ 3 feuilles de 80 g/m² ou 1 film 80 µ + 1 feuille 100 g/m²)
Fonctions principales	Laminage à chaud (80/125 µ), découpe linéaire, perforation (entraxe 80 mm), arrondi de coins, guidage avec repères
Indicateurs LED	Rouge (chauffe), vert (prêt)
Bouton anti-blocage	Oui (ABS)
Température de laminage	Jusqu'à 120 °C
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux sec. Nettoyer les rouleaux avec une feuille de papier en mode 80 Mic.
Sécurité	Protection contre la surchauffe, arrêt manuel obligatoire, surface chaude, risque de brûlure, utilisation intérieure uniquement
Accessoires inclus	1 arrondi de coin, 5 feuilles de plastification A4 80 µ, manuel
Réparabilité	Ne pas ouvrir ni réparer soi-même. Contacter le fabricant (GO Europe GmbH) pour service.
Notice disponible	Français et autres langues sur notice-facile.com
Garantie	Voir conditions dans la notice complète

FOIRE AUX QUESTIONS - Laminator A 260 Combo OLYMPIA

Quels types de films de plastification puis-je utiliser ?

Utilisez uniquement des films de plastification adaptés à la plastification à chaud, d'une épaisseur de 80 ou 125 microns. Les films transparents ordinaires ne conviennent pas.

Comment savoir si la machine est prête à l'emploi ?

Lorsque l'appareil chauffe, le voyant LED est rouge. Après environ 4 minutes, le voyant devient vert, indiquant que la température de fonctionnement est atteinte.

Quelle est l'épaisseur maximale que je peux laminer ?

L'épaisseur totale du document et du film ne doit pas dépasser 0,3 mm. Par exemple, un film de 80 µ avec une feuille de papier de 100 g/m² convient.

Comment éviter les bourrages de film ?

Insérez toujours le film côté fermé en premier, bien droit au centre. Ne l'insérez pas en biais. Utilisez le bouton ABS pour débloquer si nécessaire.

Puis-laminer des objets métalliques ou humides ?

Non, ne plastifiez jamais de matériaux métalliques, humides ou irréguliers. Retirez toutes les agrafes et trombones avant le laminage.

Comment nettoyer les rouleaux de la plastifieuse ?

Allumez l'appareil en mode 80 Mic et introduisez une feuille de papier vierge. Les résidus de colle seront absorbés. Répétez avec une feuille propre jusqu'à disparition des résidus.

Que faire si la machine ne chauffe plus ?

La protection contre la surchauffe peut s'être activée. Éteignez l'appareil, laissez-le refroidir suffisamment, puis redémarrez. Si le problème persiste, vérifiez la prise et le câble.

Comment utiliser la fonction découpe ?

Faites glisser la tête de coupe sur le rail, placez le papier (max 0,3 mm) en dessous, puis abaissez la tête et poussez-la d'un bout à l'autre. Retirez le matériau immédiatement après la coupe.

La machine peut-elle rester allumée sans surveillance ?

Non, ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. Il n'a pas d'arrêt automatique : éteignez-le (OFF) et débranchez-le après usage.

Quels accessoires sont fournis avec la plastifieuse ?

La livraison comprend : 1 plastifieuse A 260 Combo 5 en 1, 1 arrondi de coin, 5 feuilles de plastification A4 80 microns et le manuel d'utilisation.

MODE D'EMPLOI Laminator A 260 Combo OLYMPIA

nous sommes très heures que vous ayez besoin ici appareil. En cas de défaut, veuilles returner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez achété.

Utilisation conforme à la destination

La plastifieuse sert à plastifier des films de plastification d'une épaissur de 80 mic ou 125 mic. ainsi qu'a couper et a perforer le papier et les films de plastification. Toute autre utilisation est consideree comme non conforme à l'usage prevu. Les modifications ou transformations arbitraires qui ne sont pas décrites dans ce mode d'emploi ne sont pas autorises etentaient l'endommagement de ce produit. La condition préalable à une utilisation conforme est une installation correcte ainsi que l'observation et le respect des consignes de ce mode d'emploi.

Table des matieres

Garantie 20

Utilisation conforme à la destination. 20

Consignes de sécurité importantes 20

Conseils d'utilisation 21

Contenu de la livraison. 21

Aperçu des produits 22

Fonctions 22

Remarques sur le matériel 23

Remarques sur le film de plastification. 23

Remarques sur le processus de lamination . 23

Libérer le film de plastification coincide. 25

Découpe 25

Poinconnage 26

Vider le perforateur. 26

Arrondidecoin 26

Nettoyage 26

Dépannage. 27

Instructions pour l'élimination 27

Données techniques. 28

Déclaration de conformité 28

Fabricant. 28

Consignes de sécurité importantes

Danger! Risque d'électrocution! Ne jamais ouvrir ou réparer l'appareil soit. Ne jamais toucher les contacts dénudés avec des objets métalliques. Ne jamais manipuler le produit avec les mains mouillées. N'utilise pas le produit s'il est endommagé.

Danger! Risque d'étouffement du aux petites pieces, aux matériaux d'emballage ainsi qu'aux films de protection! Tenez les enfants éloignés du produit et de son emballage.

Attention! Risque de trabucher sur un cable mal posé! Placez les cables de manière à ce que personne ne puisse trabucher dessus. Posez les cables de manière à ne pas endomager le cable/l'accessoire.

Avertissement! Danger d'aux vapeurs nocives! Des vapeurs nocives peuvent se dégager lors du fonctionnement (laminage). Veillez à ce que la ventilation soit suffisante.

Attention! Risque de blessure par l'alimentation automatique! Ne mettez pas la main dans le dispositif d'alimentation automatique! Tenez les objets détachés (par exemple cheveux, cravates, écharpes, bijoux, etc.) à l'écart du dispositif d'alimentation automatique.

Avertissement! Danger du à un démarrage inattendu! Assurez-vous que l'appareil est eteint avant de le brancher sur le secteur.

Attention! Risque de brûlure dû à la surface chaude de l'appareil! Ne touche pas la surface de l'appareil pendant et immédiatement après son utilisation.

Attention! Risque de brûlure par le film de plastification chaud! Le film de plastification est très chaud immédiatement après la plastification. Ne touche que l'extrémité refroidie du film de plastification lorsque vous le retirez.

Attention! Risque de brûture d'aux résidus chauds! Le papier utilisé pour le nettoyage peut contérer des résidus chauds. Le papier est très chaud immédiatement après le nettoyage. Ne touche le papier qu'à son extrémité refroidie lorsque vous le retirez.

Attention! Dommages matériels dus à une utilisation non conforme! Avant de plastifier ou de découvert, retirez toutes les agrafes et trombones.

Attention! Dommages matériels dus à une utilisation non conforme! N'utilisez que du papier et des films de plastification qui répondent aux exigences de la section Caracteristiques techniques.

Attention! Dommages matériels possibles! Si le produit presente des caractéristiques inhabituelles telles que bruit, odeur ou fumée, coupez immédiatement l'alimentation électrique.

Conseils d'utilisation

Avant de connecter et d'utiliser le produit, veuillez dire ce mode d'emploi. Conservez ce mode d'emploi pour pouvoir vous y referrer ulterieurement. Remettez tous les documents en cas de transfert du produit à un tiers.

• Protégéz le produit des rayons directs du soleil, des flammes nues, des sources de chaleur, de l'humidité et de la poussière.
• Ne couvre pas le produit pendant son fonctionnement.
• Le produit n'est pas destiné à un usage professionnel.
• Le produit ne doit être utilisé qu'à l'intérieur.
• Branchez l'appareil uniquement sur une prise de courant installée dans les règles de l'art. Veuillez tenir compte des indications figurant sous Caracteristiques techniques.
• N'utilisez que des accessoires qui répondent aux exigences mentionnées dans les caractéristiques techniques.
• Débranche l'appareil lorsqu'il n'est pas utilisé afin d'éviter toute manipulation accidentelle.
• Ne laïsez pas l'appareil sans surveillance pendant son fonctionnement.
  Assurez-vous que l'appareil n'est pas utilisé sans surveillance par des enfants ou des personnes dont les capacités physiques, sensorieles ou mentales sont réduites.
  L'appareil n'est pas consq pour un fonctionnement continu.
  L'appareil n'a pas de fonction d'arrêt automatique. Àpres le processus de plastification, éteignez l'appareil, débranchez la fiche de la prise de courant et laissez l'appareil refroidir.

Lieudinstallation

Placez l'appareil sur une surface stable et plane, a proximé d'une prise de courant.

Contenu de la livraison

1 plastifieuse A 260 Combo 5in1 1 rond de coin (joint)
5 feuilles de plastification (A4, 80 microns) 1 manuel d'utilisation

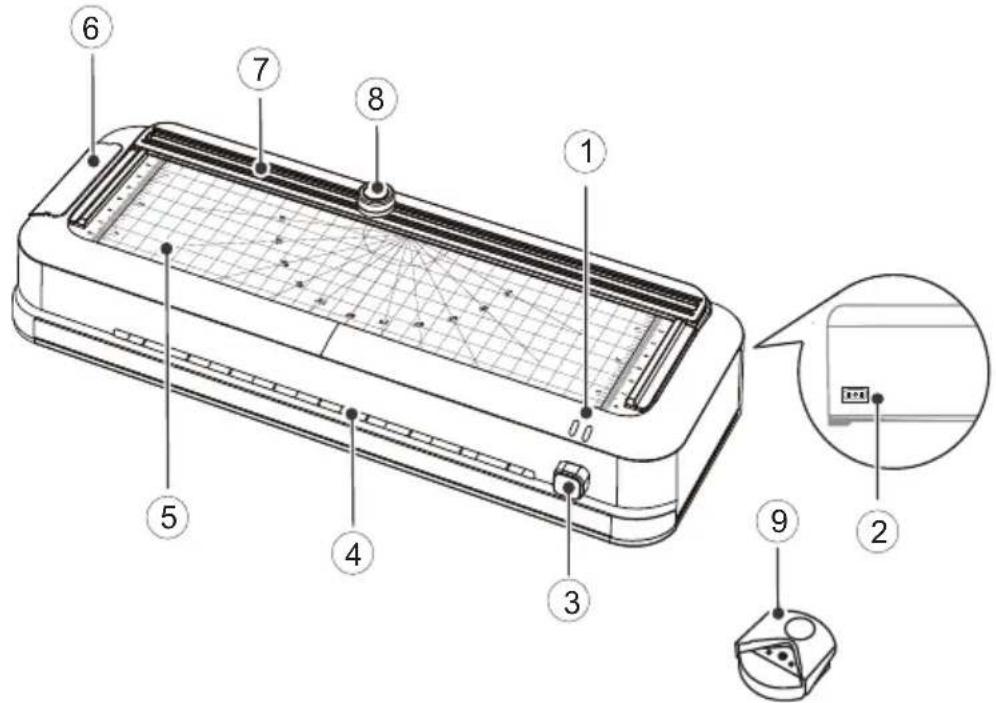

Aperçu des produits

1 Indicateurs LED (rouge/vert) 6 Perforateur
2 Interrupteur marche/arrêt à deux niveaux (125 Mic / OFF / 7 Rail de guidage 80 Mic)
3 Bouton-poussoir anti-blocage (ABS) 8 Tete de coupe
4 Zone de chalandise pour le laminage 9 Arrondi de coin
5 Lignes auxiliaires en cm, degrés et pouces

Fonctions

Laminage à chaud (80 Mic ou 125 Mic)

Utilisez la fonction souhaitation pour plastifier du papier, du carton de bricolage ou du papier photo d'une épaissur maximale de 0,3mm . La plastification a chaud consiste à creer une liaison durable entre le matériel place dans le film de plastification et le film de plastification. Le film de plastification est guidé par les rouleaux de transport intégrés à une vitesse de 300mm / min à travers un double système de rouleaux. Lors de ce processus, le film de plastification est chauffé à une température pouvant atteindre 120^ . Le film de plastification est ensuite soumis à un traitement thermique.

Découpe

Utilisez la barre de coupe intégrée pour découvert du papier, des feuilles, du carton de bricolage ou du papier photo d'une épaissur maximale de 0,3 mm. Si nécessaire, utilisez les lignes d'aide pour les cm, les degrés ou les pouces.

Poinconnage (PUNCH)

Utilisez le perforateur intégré (distance entre les trous 80~mm ) pour perforer du papier, des feuilles, du carton de bricolage ou du papier photo d'une épaisseur maximale de 0,3mm .

Arrondidecoin

Utilisez l'arrondisseur d'angles fourni pour arrondir les angles du papier, des feuilles, du carton de bricolage ou du papier photo d'une épaisseur maximale de 0,3 mm.

Remarque : Pour toutes les fonctions, veuillez tener compte des indications figurant sous Caracteristiques techniques.

Remarques sur le matériel

• Ne pas laminer de matérielles métalliques, humides ou irréguliers.
  Le materiaiu a plastifier ne doit pas avoir, avec le film de plastification, une epaisseur supérieure a 0,3 mm.
• Plastifier les matériaux fins et couples avec un film de plastification plus épais (125 microns).
• Ne pas utiliser plusieurs petits morceaux de matériel par film.

Remarques sur le film de plastification

• N'utiliser que des types de films dont l'utilisation prévue est la plastification.
  Dautres types de films, comme les films transparents, ne sont expressement pas adaptés a la plastification.
• Choiser la taille du film de plastification en fonction du matériel à plastifier.

Remarques sur le processus de lamination

• Ne pas insérer de film de plastification sans contenu dans la zone d'introduction (face avant) de la plastifiqueuse.
  Ninsrez pas le film de plastification enroule dans la zone d'introduction (face avant) de la plastifieuse.
• Ne pas insérer le film de plastification d'un seul cotoé dans la zone d'introduction (face avant) de la plastifiqueuse.
• Introduisez toujours le film de plastification, cote fermé en premier - au centre et en ligne droite - dans la zone d'introduction (face avant) de la plastifique prête à l'emploi.

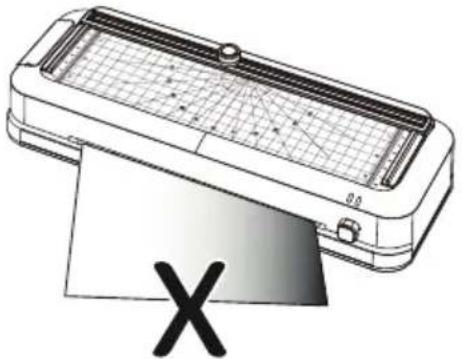

• Ne pas-retirer le film de plastification du cote de sortie (verso) pendant la plastification.

Laminage

Attention! Danger dû à un démarrage inattendu! Assurez-vous que l'appareil est étéint avant de le brancher sur le secteur.

1 Branchez la fiche d'alimentation sur une prise de courant installee dans les regles de l'art.

Remarque: Sélectionnéz la fonction 80 Mic pour plastifier un film de plastification d'une épaissur de 80 microns ou sélectionnéz la fonction 125 Mic pour plastifier un film de plastification d'une épaissur de 125 microns.

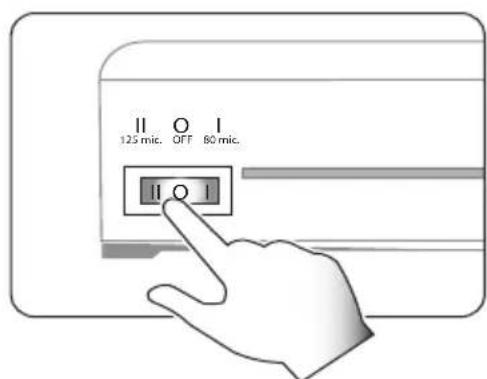

2 Reglez l'interrupteur marche/arrêt à deux positions sur la fonction souhaïée.

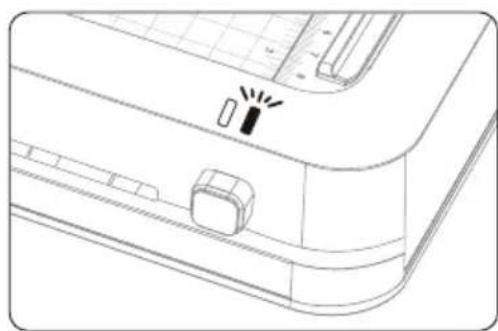

3 Les voyants LED s'allument en rouge (Power et Ready). L'appareil n'est pas encore prêt à fonctionner! L'appareilchauffe.

Attention! Risque de brûlure dû à la surface chaude de l'appareil! Ne touche pas la surface de l'appareil pendant et immédiatement après son utilisation.

Remarque: Attendez que l'appareil soit complètement chauffé. N'insérez pas le film de plastification avant, car il ne pourrait pas fusionner correctement.

4 Placez le document à plastifier dans le film de plastification.

Remarque: Veillez à ce qu'il y ait de tous les côtes un espace d'environ 3 à 5 mm par rapport au bord du film.

Attention! Dommages matériels possibles! N'utilisez que des films de plastification adaptés à la plastification à chaud.

5Aprs environ 4 minutes, l'affichage LED s'allume en vert (Ready) et l'appareil est pret a fonctionner.

Attention! Dommages matériels possibles! N'insérez jamais le sachet plastique de travers dans la zone d'alimentation.

Attention! Dommages matériels possibles! Introduisez toujours l'extrémité fermée de la pochette en plastique en premier dans la zone d'introduction du laminateur.

Remarque : Assurez-vous que le film de plastification peut etre distribue a l'arriere de l'appareil.

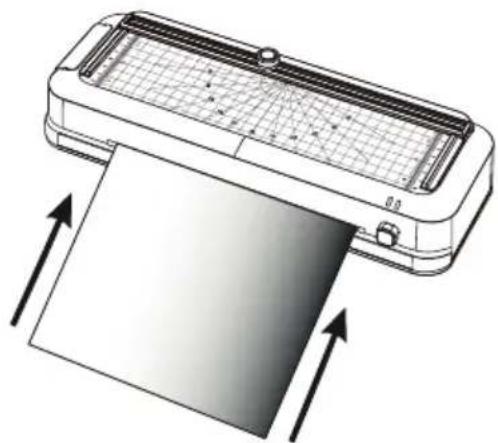

6 Introduisez le film de plastification, cote fermé, tout droit dans la zone d'introduction jusqu'à ce que le film de plastification soit saisi par les rouleaux de transport.

7 Le film de plastification est tiré automatiquement par l'appareil.

Attention! Risque de brûlure dû à la surface chaude de l'appareil! Ne touche pas la surface de l'appareil pendant et immédiatement après son utilisation.

Attention! Risque de brûlure par le film de plastification chaud! Le film de plastification est très chaud immédiatement après la plastification. Ne touche que l'extrémité refroidie du film de plastification lorsque vous le retirez.

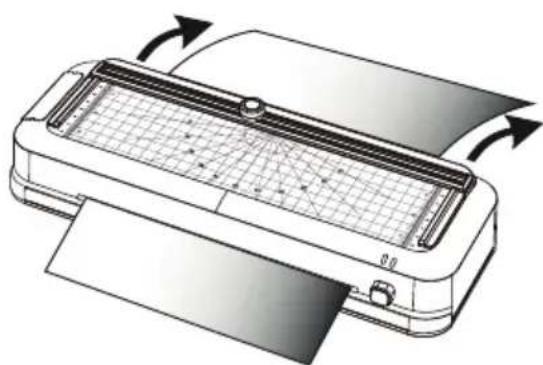

8 Retirez le film de plastification à l'extrémité refroidie.

Astuce : Pour lisser le document plastifié, placez un livre ou un objet similaire lourd et plat dessus.

9 Eteignez I'appareil (OFF).

Remarque : Laissez refroidir le film de plastification avant de l'utiliser a nouveau.

Libérer le film de plastification coincide

Le bouton-poussoir anti-blocage (ABS) permet de débloquer les films coincés ou mal insérés.

1 Eteignez l'appareil (OFF) et debranche la fiche d'alimentation de la prise de courant.

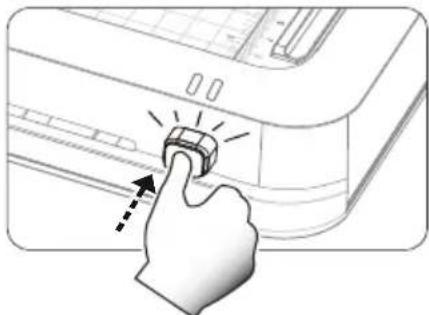

2 Appuyez sur le bouton ABS et maintenez-le enforcé.

Attention! Risque de brûlure d'à la surface chaude de l'appareil! Ne touche pas la surface de l'appareil pendant et immédiatement après son utilisation.

Attention! Risque de brûlure par le film de plastification chaud! Le film de plastification est très chaud immédiatement après la plastification. Ne touche que l'extrémité refroidie du film de plastification lorsque vous le retirez.

3 Tenez la plastificuese a un endroit approprié et retirez le film de plastification de la zone d'alimentation.
4 Relâchéz le bouton ABS.
5 Effectuez ensuite le nettoyage des rouleaux de transport. Respectez les indications de la rubrique Nettoyage.

Découpe

Utilisez le dispositif de coupe pour une coupe droite du papier, du carton, du papier photo ou des films de plastification.

Remarque : Notez que la capacité maximale est de 0,3 mm. Cela correspond a environ 3 feuilles de papier (chacune de 80~g / m^2

1 Faites glisser la tete de coupe sur n'importe quel cote du rail de guidage.

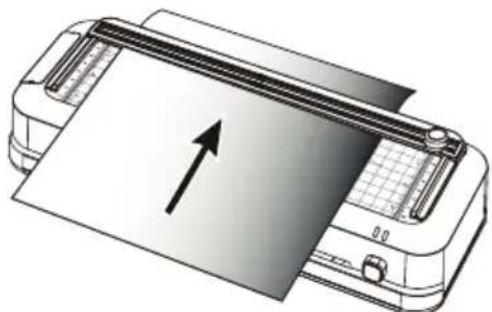

2 Faites glisser le matériel à découvert sous le rail de guidage à la position souhaitée.

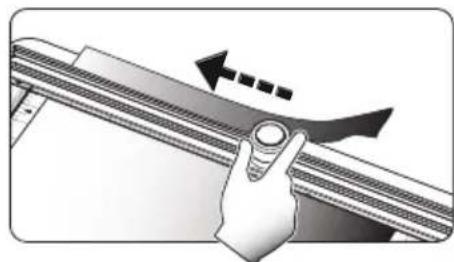

3 Maintenez le bouton de coupe vers le bas et faites glisser la tete de coupe de l'autre cote le long du rail de guidage.

Remarque: Retirez le matériel decoupé directement après avoir terminé la coupe. Ne repoussez pas à nouveau la tête de coupe lorsque le matériel est charge, afin d'éviter un bord de coupe défectueux.

Poinconnage

Utilisez le perforateur pour perforer du papier, du carton, du papier photo ou des films de plastification.

Remarque: Notez que la capacité maximale est de 0,3 mm. Cela correspond à environ 3 feuilles de papier (chacune de 80 g/m²).

1 Placez le support dans le perforateur.
2 Poussez le perforateur vers le bas.

Vider le perforateur

Ouvrez le couvercle sur le dessous de l'appareil et videz le compartment.

Arrondide coin

Utilisez le rond de coin fourni pour perforer les coins de papier, de carton, de papier photo ou de films de plastification.

Remarque: Notez que la capacité maximale est de 0,3 mm. Cela correspond à environ 3 feuilles de papier (chacune de 80~g / m^2 ).

1 Inserez le support dans le cercle d'angle. Veillez a ce que le bord du support soit correctement aligné.
2 Poussez le rond de coin vers le bas.
3 Repetez l'opération pour chaque coin qui doit etre arrondi.

Nettoyage

Boitier

Nettoyez l'extérieur de l'appareil avec un chiffon doux, sec et non pelucheux. N'utilisez pas de produits de nettoyage ou de solvants.

Roulettes de transport

Effectuez le nettoyage des rouleaux de transport si vous avez retire une feuille de plastification coince ou si la feuille de plastification distribuée contient des résidus de colle.

1 Allumez l'appareil avec l'interrupteur marche/arret sur 80 Mic.
2 Introduisez une feuille de papier tout droit dans la zone d'alimentation jusqu'à ce que le papier soit saisi par les rouleaux d'entrainment.

3 Le papier passe automatique dans l'appareil. Les résidus de colle sur les rouleaux de transport sont alors absorbés par le papier.

Attention! Risque de brûture d'aux résidus chauds! Le papier utilisé pour le nettoyage peut contérer des résidus chauds. Le papier est très chaud immédiatement après le nettoyage. Ne touche le papier qu'à son extrémité refroidie lorsque vous le retirez.

4 Retirez le papier à l'extrémité refroidie.
5 Repetez l'opération avec une feuille de papier propre jusqu'à ce qu'il n'y ait plus de résidus de colle dessus.

Dépannage

Dérangement Solution

L'appareil ne démarre pas Vérifier que la fiche d'alimentation est correctement branchée.
L'appareil ne chauffe pas (ou plus) Si la température est trop élevé, la fonction de protection contre la surchauffe se met automatiquement en marche. Laissez l'appareil refroidir suffisamment.
L'appareil ne plastifie pas ou pas correc-tement	Vérifiez que vous utilisez la bonne fonction (80 Mic ou 125 Mic) en fonction du film de plastification utilisé. Effectuez un nettoyage des rouleaux de transport.
La lame de la tête de coupe ne coupe pas ou pas correctement	Vérifiez le matériel à couper ainsi que la capacité maxi-male. Vérifiez qu'il ne reste pas de matériel sous le rail de guidage.
Le perforateur ne perfoire pas correcte-ment	Vérifiez si le compartment Situé sous l'appareil doit être vidé.
Le tour d'angle ne perfoire pas correc-tement	Vérifiez qu'il ne reste pas de matériel dans le rond d'angle.

Instructions pour l'élimination

Renseignez-vous sur les possibilités de reprise gratuite des appareils usages auprès de votre revendeur.

L'emballage est composé de matériel aux respectueux de l'environnement que vous pouvez éliminer dans les centres de recyclage locaux. Renseignez-vous auprès de votre commune sur les possibités d'élimination correcte.

Respectez le marquage des matériaux d'emballage lors du tri des déchets, ceux-ci sont identifiés par des abréviations (b) et des numéroes (a) ayant la signification suivante : 1-7 : Matières plastiques / 20-22 : Papier et carton / 80-98 : Matériaux composites.

Le symbole ci-contre signifie que, conformément aux dispositions legales, les apparilis électriques et Electroniques usages doivent être éliminés séparément des déchets menagers. Déposez votre apparéil au point de collecte de votre organisme communal d'élimination des déchets.

Données techniques

Tension d'entrée 220-240 VAC 60 Hz

Puissance 100 W

Poids 1,01 kg

Dimensions (L× H× P) 380× 75× 140mm

Laminage largeur max. 230~mm

Film de plastification 80 / 125 microns

Vitesse de plastification 300mm / min

Capacité maximale pour toutes les fonctions

0,3 mm (correspond à environ 3 feuilles de papier (A4 de 80~g / m^2 chacune ou 1 film de plastification (80 microns) y compris 1 feuille de papier (A4 de 100~g / m^2 chacune))

Ce mode d'emploi est fourni à titre d'information. Leur contenu n'est pas l'objet du contrat. Toutes les données indiquées ne sont que des valeurs nominales. Les équipements et options décrits peuvent varier en fonction des exigences spécifiques à chaque pays.

Label GS

Le sceau "Geprüfte Sicherheit / Sécurité certifiée" (GS-Zeichen) certifie que le produit répond aux exigences de la loi allemande sur la sécurité des produits (ProdSG). Le sigle GS indique que la sécurité et la santé de l'utilisateur ne sont pas menacées si le produit marqué est utilisé conformément à sa destination et en cas de mauvaise'utilisation prévisible. Il s'agit d'un label de sécurité volunteer délivré par un institut de contrôle approprié.

Déclaration de conformité

Nous, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, ALLEMAGNE, déclarons sous notre seule responsabilité que le produit est conforme aux directives de l'UE: 2014/53/UE et 2011/65/UE. Vous trouvez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante ou en scannant le code QR.

Le sigle CE sur l'appareil atteste de la conformité. Vous trouvez la déclaration de conformité sur le site : http://productip.com/?f=2c8bdd

Fabricant

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Allemagne

www.go-europe.de

[e-mail]

IT

Garanzia

Gentile cliente,
