BEDIENUNGSANLEITUNG Laminator A 260 Combo OLYMPIA

wir freuen uns, dass Sie sich für diesen Produkt entschieden haben. Bei Fragen und Problemen stehen Ihnen unsere Service-Hotline unter der Telefonnummer [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung. Weitere Informationen finden Sie auch in unserem Retouren-Portal (RMA) auf unserer Internetseite rma.go-europe.com. Eine Rücksendung erfolgt unter Begebung des Kaufbelegs und idealerweise in der Originalverpackung an: WSG Wilhelmshavener Service Gesellschaft mbH, Krabbenweg 14, 26388 Wilhelmshaven (Germany).

Bestimmungsgemäß Verwendung

Das Laminiergerät dient zum Laminieren von Laminierfolien mit einer Stärke von 80 mic oder 125 mic. sowie dem Schneiden und Lochen von Papier und Laminierfolien. Jedi andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten, die nicht in dieser Bedienungsanleitung beschreiben sind, sind nicht zulässig und führen zur Beschändigung deses Produtos. Voraussetzung für eine bestimmungsgemäß Verwendung ist die sachgemäß Installation sowie die Bechtung und Einhaltung der Hinweise dieser Bedie nungsanleitung.

Inhaltsverzeichnis

Fragen und Service 2

Bestimmungsgemäne Verwendung 2

Wichtige Sicherheitshinweise. 2

Hinweise zur Verwendung 3

Aufstellort 3

Lieferumfang. 3

Produktübersicht. 4

Funktionen 4

Hinweis zum Material 5

Hinweise zur Laminierfolie 5

Hinweise zum Laminiervorgang 5

Eingeklemme Laminierfolie losen 7

Schneiden. 7

Lochen 8

Entleeren des Lochers 8

Eckenrunder 8

Reinigung 8

Fehlerbeseitigung. 9

Hinweise zur Entsorgung 9

Technische Daten. 10

Technische Änderungen. 10

GS-Zeichen 10

Konformitätserklarung 10

Hersteller 10

Wichtige Sicherheitshinweise

Gefahr! Gefahr eines Stromschlags! Das Produkt niemals selbst öffnen oder reparieren. Blanke Kontakte niemals mit metallischen Gegenständen berühren. Das Produkt niemals mit nassen Handen bedieten. Betreiben Sie das Produkt nicht, wenn es beschädigt ist.

Gefahr! Erstickungsgefahr durch Kleinteile, Verpackungsmaterialien sowie Schutzfolien! Halten Sie Kinder vom Produkt und dessen Verpackung fem.

Warning! Stolpergebnis durch unsachgemäß verlegtes Kabel! Verlegen Sie Kabel so, dass niemand darüber stolpern kann. Verlegen Sie Kabel so, dass keine Schäden am Kabel/Zubehör entstehen können.

Warning! Gefahr durch gesundheitsschädliche Dämpfe! Beim Betrieb (Laminieren) konnen gesundheitsschädliche Dämpfe entstehen. Sorgen Sie für ausreichende Belüfung.

Warning! Verletzungsgefahr durch automatischen Einzug! Fassen Sie nicht in den automatischen Einzug! Halten Sie lose Gegenstände (z. B. Haare, Krawatten, Schals, Schmuck etc.) vom automatischen Einzug fern.

Warning! Gefahr durch unerwarteten Anlauf! Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie es an das Stromnetz anschließen.

Vorsicht! Verbrennungsgefahr durch heiße Geräteoberfläche! Berühren Sie nicht während und direkt nach dem Betrieb die Geräteoberfläche.

Vorsicht! Verbrennungsgefahr durch heiße Laminierfolie! Die Laminierfolie ist unmittelbar nach dem Laminieren sehr heiß. Berühren Sie die Laminierfolie bei Entnahme nur am abgekühnten Ende.

Vorsicht! Verbrennungsgefahr durch heiße Rückstände! Das für die Reinigung verwendete Papier kann heiße Rückstände enthalten. Das Papier ist unmittelbar nach dem Reinigen sehr heiß. Berühren Sie das Papier bei Entnahme nur am abgekühnten Ende.

Achtung! Sachschaden durch unsachgemäß Bedienung! Entfernen Sie vor dem Laminieren oder Schneiden alle Heft- und Buroklammern.

Achtung! Sachschaden durch unsachgemäß Bedienung! Verwenden Sie nur Papier und Laminierfolien, die die Anforderungen unter Technische Daten erfüllen.

Achtung! Sachschaden möglich! Sollte das Produkt ungewöhnliche Eigenschaften wie Gerausche, Geruch oder Rauch aufweisen, unterbrechen Sie umgehend die Stromzufuhr.

Hinweise zur Verwendung

Bevor Sie das Produkt anschließen und benutzten,lesen Sieitte diese Bedienungsanleitung. Bewahren Sie die sie Bedienungsanleitung zum späteren Nachschlagen auf. Übergeben Sie alle Unterlagen bei Weitergabe des Produkts an Dritte.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung, offenem Feuer, Hitzequellen, Nasse, Feuchtigkeit und Staub.
- Decken Sie das Produkt während des Betriebs nicht ab.
- Das Produkt ist nicht für gewerblichen Gebrauch bestimmt.
- Das Produkt darf nur in Innenräumen verwendet werden.
- Schließen Sie das Gerät ausschreibenlich an einer fachgerecht installierten Steckdose an. Beachten Sie die Angaben unter Technische Daten.
- Verwenden Sie nur Zubehör, das die Anforderungen unter Technische Daten erfüllt.
- Trennen Sie das Gerät bei Nichtbenutzung von der Stromversorgung, um versehentliche Bedienung zu vermeiden.
- Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
- Stellen Sie sich, dass das Gerät nicht unbeaufsichtigt von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten verwendet wird.
- Das Gerät ist nicht für den Dauerbetrieb geeignet.
- Das Gerät hat keine automatische Abschaltfunktion. Schalten Sie das Gerät nach dem Laminiervorgang aus,ziehen Sie den Netzstecker aus der Steckdose und halten Sie das Gerät abkühlen.

Aufstellort

Platzieren Sie das Gerät auf einer stabilen, ebenen Fläche in der Höhe einer Steckdose.

Lieferumfang

1 Laminiergerät A 260 Combo 5in1 1 Eckenrunder (beigelegt)
5 Laminierfolien (A4, 80 Mikron) 1 Bedienungsanleitung

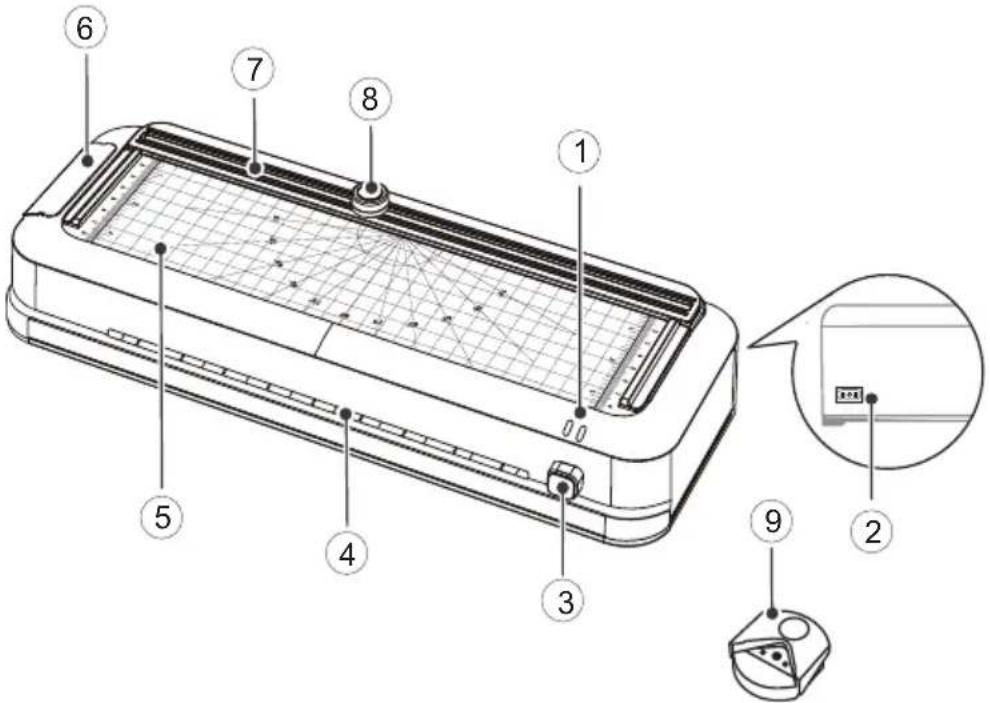

Produktübersicht

1 LED-Anzeigen (Rot/Grün) 6 Locher
2 Zweistufiger Ein- und Ausschalter (125 Mic / OFF / 80 Mic)
7 Führungsschiene
3 Anti-Blockier-Taster (ABS) 8 Schneidkopf
4 Einzugsbereich zum Laminieren 9 Eckenrunder
5 Hilfslinien in cm, Grad und Inch

Funktionen

HeiBlaminieren (80 Mic oder 125 Mic)

Nutzen Sie die gewünschte Funktion zum Laminieren von Papier, Bastelkarton oder Fotopapier mit einer maximalen Stärke von 0,3 mm. Beim Heilaminieren wird eine dauerhafte Verbindung zwischen dem in die Laminierfolie eingelegten Material und der Laminierfolie hergestellt. Die Laminierfolie wird von den integrierten Transportrollen mit einer Geschwindigkeit von 300 mm/Min. durch ein doppeltes Walzensystem geführt. Bei diesen Vorgang wird die Laminierfolie auf bis zu 120 °C erhützt.

Schneiden

Nutzen Sie die integrierte Schneideschiene zum Schneiden von Papier, Folien, Bastelkarton oder Fotopapier mit einer maximalen Stärke von 0,3 mm. Nehmen Sie bei Bedarf die Hilfslinien für cm, Grad oder Inch zu Hilfe.

Lochen (PUNCH)

Nutzen Sie den integrierten Locher (Lochabstand 80 mm) zum Lochen von Papier, Folien, Bastelkarton oder Fotopapier mit einer maximalen Stärke von 0,3 mm.

Eckenrunder

Nutzen Sie den beigelegten Eckenrunder zum Runden von Ecken von Papier, Folien, Bastelkarton oder Fotopapier mit einer maximalen Stärke von 0,3 mm.

Hinweis: Beachten Sie für alle Funktionen die Angaben unter Technische Daten.

Hinweise zum Material

• Keine metallenen, nassen oder unebenen Materialien laminieren.
  Das zu laminierende Material darf zusammen mit der Laminierfolie nicht stärker als 0.3mm sein.
  Dunne und weiche Materialien mit stärkerer Laminierfolie (125 Mikron) laminieren.
• Nicht mehrere keine Materialstücke pro Folie verwenden.

Hinweise zur Laminierfolie

• Nur Folienarten, deren Verwendungszweck zum Laminieren vorgesehen ist, verwenden.
  Andere Folienarten wie bspw. Klarsichtfolien sind ausdrücklich nicht zum Laminieren geeignet.
  Die Gröbe der Laminierfolie passend zum laminierenden Material auswahlen.

Hinweise zum Laminiervorgang

Keine Laminierfolie ohne Inhalt in den Einzugsbereich (Vorderseite) des Laminiergerats einfahren.
Die Laminierfolie nicht aufgerollt in den Einzugsbereich (Vorderseite) des Laminiergerats einführen.
Die Laminierfolie nicht einseitig in den Einzugsbereich (Vorderseite) des Laminiergerats einführen.
Die Laminierfolie immer mit der geschlossenen Seite voran - mittig und in gerader Ausrichtung - in den Einzugsbereich (Vorderseite) des betriebsbereiten Laminiergerats einfahren.
Die Laminierfolie während des Laminierens nicht aus der Ausgabeseite (Rückseite)ziehen.

Laminieren

Warning! Gefahr durch unerwarteten Anlauf! Stellen Sie sicher, dass das Gerät ausgeschal-tet ist, bevor Sie es an das Stromnetz anschließen.

1 Schlieben Sie den Netzstecker an eine fachgerecht installierte Steckdose an.

Hinweis: Wahlen Sie die Funktion 80 Mic für das Laminieren einer Laminierfolie mit einer Stärke von 80 Mikron oder wahren Sie die Funktion 125 Mic für das Laminieren einer Laminierfolie mit einer Stärke von 125 Mikron.

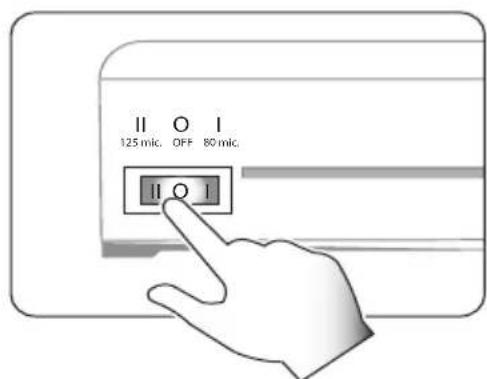

2 Stellen Sie den zweistufigen Ein- und Ausschalter auf die gewünschte Funktion.
3 Die LED-Anzeigen leuchten rot (Power und Ready). Das Gerät ist noch nicht betriebsbereit! Das Gerät heizt auf.

Vorsicht! Verbrennungsgefahr durch heiige Geräteoberfläche! Berühren Sie nicht während und direkt nach dem Betrieb die Geräteoberfläche.

Hinweis: Warten Sie, bis das Gerät vollständig aufgehtzt ist. Führten Sie die Laminierfolien nicht vorher ein, da diese dann nicht ordnungsgemäß verschmelzen kann.

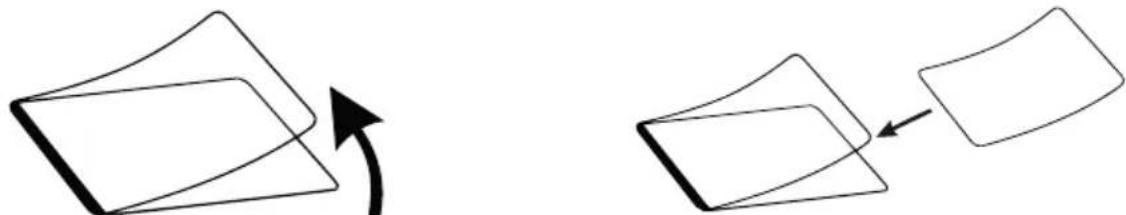

4 Legen Sie das zu laminierende Dokument in die Laminierfolie.

Hinweis: Achten Sie darauf, dass zu allen Seiten ein Abstand von ca. 3 - 5 mm zum Folienrand vorhanden ist.

Achtung! Sachschaden möglich! Verwenden Sie nur Laminierfolien, die zum Heißlaminieren geeignet sind.

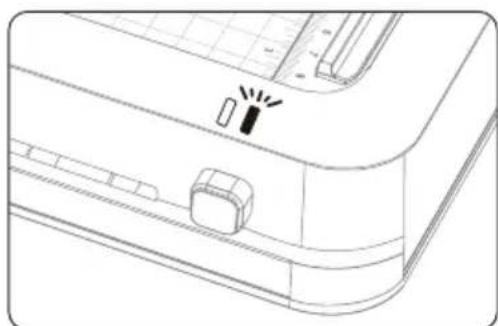

5 Nach ca. 4 Minuten leuchtet die LED-Anzeige grün (Ready) und das Gerät ist betriebsbereit.

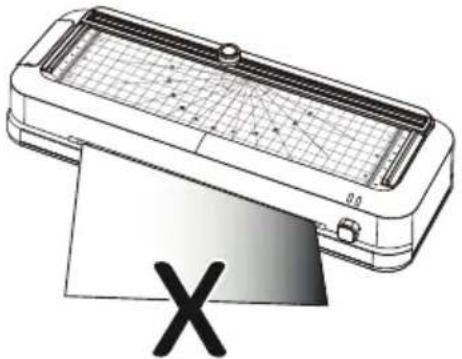

Achtung! Sachschaden möglich! Führren Sie die Folientasche niemals schief in den Einzugsbereich ein.

Achtung! Sachschaden möglich! Führn Sie immer das geschlossene Ende der Folientasche zuerst in den Einzugsbereich des Laminators ein.

Hinweis: Stellen Sie sicher, dass die Laminierfolie auf der Rückseite des Geräts ausgegeben werden kann.

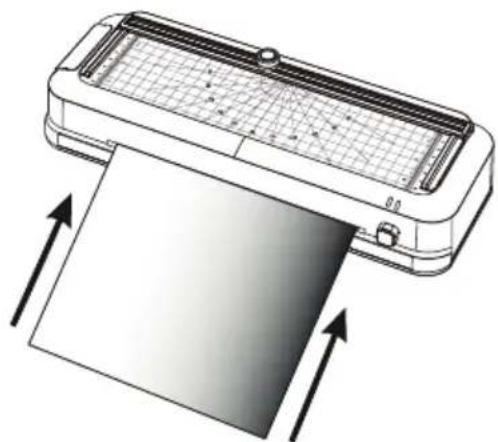

6 Führn Sie die Laminierfolie mit der geschlossenen Seite gerade in den Einzugsbereich, bis die Laminierfolie von den Transportrollen erfasst wird.

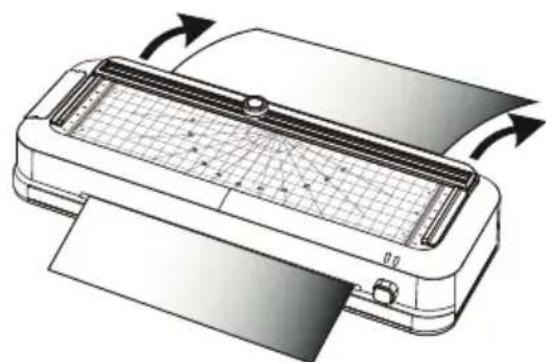

7 Die Laminierfolie wird automatisch durch das Gerät gezogen.

Vorsicht! Verbrennungsgefahr durch heiße Geräteoberfläche! Berühren Sie nicht während und direkt nach dem Betrieb die Geräteoberfläche.

Vorsicht! Verbrennungsgefahr durch heiße Laminierfolie! Die Laminierfolie ist unmittelbar nach dem Laminieren sehr heiß. Berühren Sie die Laminierfolie bei Entnahme nur am abgekühnten Ende.

8 Entnehmen Sie die Laminierfolie am abgekühlten Ende.

Tipp: Um das laminierte Dokument zu glätten, legen Sie ein Buch oder einen ähnlichen schweren, flachen Gegenstand darauf.

9 Schalten Sie das Gerät aus (OFF).

Hinweis: Lassen Sie die Laminierfolie vor der weiteren Verwendung abkühlen.

Eingeklemmte Laminierfolie offen

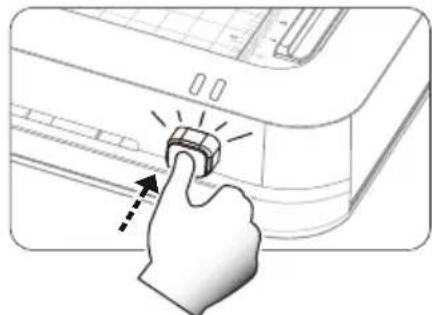

Mit dem Anti-Blockier-Taster (ABS) konnen Sie eingeklemme oder fehlerhaft eingelegte Folien offen.

1 Schalten Sie das Gerät aus (OFF) undziehen Sie den Netztstecker aus der Steckdose.
2 Drucken und halten Sie den ABS-Taster.

Vorsicht! Verbrennungsgefahr durch heiße Geräteoberfläche! Berühren Sie nicht während und direkt nach dem Betrieb die Geräteoberfläche.

Vorsicht! Verbrennungsgefahr durch heiße Laminierfolie! Die Laminierfolie ist unmittelbar nach dem Laminieren sehr heiß. Berühren Sie die Laminierfolie bei Entnahme nur am abgekühnten Ende.

3 Halten Sie das Laminiergerät an geeigneter Stelle fest undziehen Sie die Laminierfolie aus dem Einzugsbereich.
4 Lassen Sie den ABS-Taster los.
5 Fuhren Sie danach die Reinigung der Transportrollen durch. Beachten Sie die Angaben unter Reinigung.

Schneiden

Nutzen Sie die Schneidevorrichtung für einen geraden Schnitt von Papier, Karton, Fotopapier oder Laminierfolien.

Hinweis: Beachten Sie die maximale Kapazität von 0,3 mm. Dies entspricht etwa 3 Blatt Papier (je 80 g/m²).

1 Schieben Sie den Schneidkopf auf eine beliebige Seite der Führungsschiene.

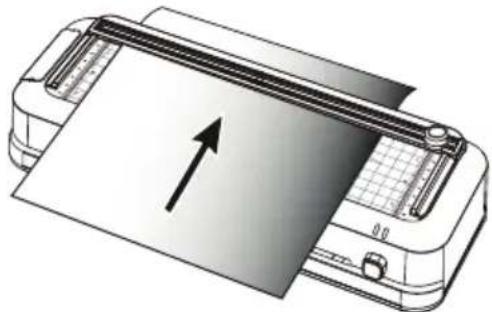

2 Schieben Sie das zu schneidende Material an die gewünschte Position unter die Führungsschiene.

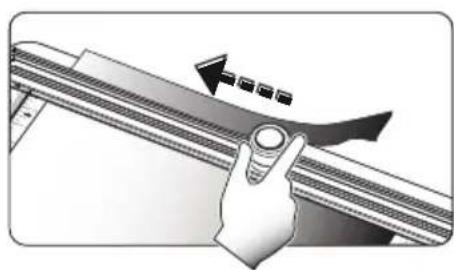

3 Halten Sie den Schneidknopf nach unter gedrückt und schiben Sie den Schneidkopf an der Führungsschiene zur anderen Seite.

Hinweis: Entnehmen Sie das geschrittene Material direkt nach Abschluss des Schnitts. Schiben Sie den Schneidkopf bei eingelegtem Material nicht erneut darüber, um eine fehlerhafte Schnittkante zu vermei den.

Lochen

Nutzen Sie den Locher zum Lochen von Papier, Karton, Fotopapier oder Laminierfolien.

Hinweis: Beachten Sie die maximale Kapazität von 0,3 mm. Dies entspricht etwa 3 Blatt Papier (je 80g / m^2

1 Legen Sie das Material in den Locher.
2 Drücken Sie den Locher nach unten.

Entleeren des Lochers

Öffnen Sie die Abdeckung an der Geräteunterseite und entleeren Sie das Fach.

Eckenrunder

Nutzen Sie den beigelegten Eckenrunder zum Stanzen von Ecken von Papier, Karton, Fotopapier oder Laminierfolien.

Hinweis: Beachten Sie die maximale Kapazität von 0,3 mm. Dies entspricht etwa 3 Blatt Papier (je 80 g/m²).

1 Schieben Sie das Material in den Eckenrunder. Achten Sie darauf, dass die Kante des Materials korrekt ausgerichtet ist.
2 Drucken Sie den Eckenrunder nach unten.
3 Wiederholen Sie den Vorgang an jeder Ecke, die abgerundet werden soll.

Reinigung

Gehäuse

Reinigen Sie das Gerät von außen mit einem weichen, trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungsd oder Lösungsmittel.

Transportrollen

Führn Sie die Reinigung der Transportrollen durch, wenn Sie eine eingeklemmte Laminierfolie entfern haben oder wenn die ausgegebene Laminierfolie Klebstoffrente enthalt.

1 Schalten Sie das Gerät mit dem Ein- und Ausschalter auf 80 Mic.
2 Fuhren Sie ein Blatt Papier gerade in den Einzugsbereich, bis das Papier von den Transportrollen erfasst wird.

3 Das Papier wird automatisch durch das Gerät gezogen. Dabei werden Klebereste an den Transportrollen vom Papier aufgenommen.

Vorsicht! Verbrennungsgefahr durch heiße Rückstände! Das für die Reinigung verwendete Papier kann heiße Rückstände enthalten. Das Papier ist unmittelbar nach dem Reinigen sehr heiß. Berühren Sie das Papier bei Entnahme nur am abgekühnten Ende.

4 Entnehmen Sie das Papier am abgekühnten Ende.
5 Wiederholen Sie den Vorgang mit einem sauberen Blatt Papier so lange, bis keine Klebereste mehr darauf auf haften.

Fehlerbeseitigung

Störung Lösung

Das Gerät startet nicht Prüfen Sie, ob der Netzstecker korrekt eingesteckt ist.

Das Gerät heizt nicht (mehr) Bei zu hoher Temperatur schaltet sich automatisch die Überhitzungsschutzfunktion ein. Lassen Sie das Gerät ausreichend abkühlen.

Das Gerät laminiert nicht oder nicht richtig Prufen Sie, ob Sie je nach verwendeter Laminierfolie die richtige Funktion nutzen (80 Mic oder 125 Mic).

Führer Sie eine Reinigung der Transportrollen durch.

Das Messer des Schneidkopfes schneidet Prufen Sie das zu schneidende Material sowie die maximale nicht oder nicht richtig Kapazität.

Prüfen Sie, ob sich noch Materialrechte unter der Führungs-schiene befinden.

Der Locher locht nicht richtig Prufen Sie, ob das Fach auf der Geräteunterseite geleert werden muss.

Der Eckenrunder stanzt nicht richtig Prufen Sie, ob sich noch Materialreiste im Eckenrunder befinden.

Hinweise zur Entsorgung

Informieren Sie sich über die Mochlichkeiten der unentgeltlichen Rücknahme von Altgeräten bei Ihrem Handler.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Informieren Sie sich bei ihrer Kommune über die Mochlkeiten der korrekten Entsorgung.

Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres communalen Entsorgungsträgers.

Technische Daten

Eingangsspannung 220-240 VAC 60 Hz

Leistung 100 W

Gewicht 1,01 kg

Abmessungen (× × ) 380× 75× 140mm

Laminieren max. 230mm breit

Laminierfolie 80 / 125 Mikron

Laminiergeschwindigkeit 300 mm/Min.

Maximale Kapazität für alle Funktionen

0,3 mm (entspricht etwas 3 Blatt Papier (A4 je 80 g/m² oder 1 Laminierfolie (80 Mikron) inkl. 1 Blatt Papier (A4 je 100 g/m²)

Technische Änderungen

These Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

GS-Zeichen

Das Siegel «Geprüfte Sicherheit» (GS-Zeichen) bescheinigt, dass das Produkt den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG) entspricht. Das GS-Zeichen zeigt an, dass bei bestimmungsgemäßer Verwendung und bei vorhersebarer Fehlanwendung des gekennzeichneten Produkts die Sicherheit und Gesundheit des Nutzers nicht gefährdet sind. Es handelt sich hierbei um ein freiwilliges Sicherheitszeichen, das durch ein geeignetes Prüfinstitut ausgestellt wurde.

Konformitätserklarung

Wir, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt den EU-Richtlinien: 2014/53/EU und 2011/65/EU entspricht. Den gesamten Text der EU-Konformitätserklärung finds Sie unter folgender Internetadresse oder durch Scannen des QR-Codes.

Das CE-Zeichen auf dem Gerat bestätigt die Konformität. Die Konformitätserklärung finden Sie unter: http://productip.com/?f=2c8bdd

Hersteller

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Deutschland

www.go-europe.de
