Laminator A 260 Combo - Macchina per laminare OLYMPIA - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Laminator A 260 Combo OLYMPIA

grzie per aver acquistato quello prodotto di qualità. In caso di difetti si prega di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Uso previsto

Il laminatore viene utilizzato per laminare pellicole con uno spessore di 80 mic o 125 mic, nonché per tagliare e forare la carta e laminare le pellicole. Qualsiasi altri uso è considerato improprio. Modifiche o trasformazioni non autorizzate e non descripte nelle presenti istruzioni per l'uso non sono consentite e possono causare danni al prodotto. L'infallazione corretta, l'osservanza e il rispetto delle istruzioni contenate nelle presenti istruzioni per l'uso costituiscono il presupposto per l'uso previsto dell'apparecchio.

Indice dei contenuti

Garanzia. 29

Uso previsto 29

Important istruzioni di sicurezza 29

Istruzioni per l'uso. 30

Sito di installmente. 30

Ambito di segna 30

Panorama del prodotto 31

Funzioni 31

Note sul materiale. 31

Note sulla pellicola di laminazione 32

Note sul processo di laminazione. 32

Rilascio della pellicola inceppata 34

Taglio 34

Punzone 35

Svuotamento della punzonatrice 35

Arrotdatore d'angolo 35

Pulizia. 35

Risoluzione dei problemi 36

Note sulla dismissione 36

Dati tecnici 37

Modifiche tecniche 37

Marchio GS. 37

Dichiarazione di conformità 37

Produttore. 37

Importantistruzioni di sicurezza

Pericolo! Pericolo di scosse elettriche! Non aprire o riparare mai l'apparecchio da soli. Non toccare mai i contatti nudi con oggetti metallici. Non maneggiare mai il prodotto con le mani bagnate. Non utilizzato il prodotto se è danneggiato.

Pericolo! Pericolo di soffocamento a causa di piccole parti, materiali di imballaggio e pellicola protettiva! Tenere i bambini lontani dal prodotto e alla sua confezione.

Attenzione! Rischio di inciampo a causa di cavi posati in modo non corretto! Posate i cavi in modo che nessuno possa inciamparvi. Posare i cavi in modo da non danneggiare i cavi/ accessori.

Attenzione! Pericolo di vapori nocivi! Durante il funzionamento (laminazione) possono prodursi vapori nocivi. Garantire una ventilazione adeguata.

Attenzione! Rischio di lesioni a causa del rientro automatico! Non toccare l'alimentatore automatico! Tenere gli oggetti sciolti (ad es. capelli, cravatte, sciarpe, gioielli, ecc.) lontano dall'alimentatore automatico.

Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sa spento prima di collegarlo alla rete elettrica.

Attenzione! Pericolo di usstioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di usioni a causa della pellicola di laminazione calda! Il film di lamina-zione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità raffreddata.

Attenzione! Rischio di usioni a causa dei residiui caldi! La carta utilizzata per la pulizia può conteneri residiui caldi. La carta è molto calda subito dopo la pulizia. Quando si rimuove la carta, toccare solo l'estremità raffreddata.

Attenzione! Danneggiamento del materiale a causa di un uso improperi! Rimuovere tutti i punti metallici e le graffiti prima di laminare o tagliare.

Attenzione! Danneggiamo del materiale a causa di un uso improprio! Utilizzato solo carta e pellicole di laminazione che soddisfano i requisiti di cui ai Dati tecnici.

Attenzione! Possibili danni materiali! Se il prodotto presenta caratteristica insolite come rumore, odore o fumo, scollegare immediatamente l'alimentazione.

Istruzioni per l'uso

Leggere le presenti istruzioni per l'uso prima di collegare e utilizzare il prodotto. Conservare le presenti istruzioni per l'uso per future consulazioni. Consegnare tutti i documents quando si cede il prodotto a terzi.

Proteggere il prodotto alla luce solare diretta, delle fiamme libere, delle fonti di calore, dall'umidita e alla polvere.
- Non coprire il prodotto durante il funzionamento.
- Il prodotto non è destinato all'uso commerciale.
- Il prodotto può essere utilizzato solo in ambienti chiusi.
- Collegare l'apparecchio solo a una presa di corrente installata correttamente. Osservare le informazioni riportate in Dati tecnici.
- Utilizzare solo accessori che soddisfano i requisiti di cui ai dati tecnici.
- Scollegare l'apparecchio dall'alimentazione quando non è in uso per evitare un funzionamento accidentale.
- Non lasciare l'apparecchio incustodito durante il funzionamento.
Assicurarsi che l'apparecchio non venga utilizzato alla sorvegianza da bambini o da persone con ridotte capacità fisiche, sensoriali o mentali.
- L'apparecchio non è adatto al funzionamento continuo.
- L'apparecchio non dispone di una funzione di spegnimento automatico. Spagnere l'apparecchio after the process of laminazione, scollegare la spina dalla corrente e lasciare raffreddare l'apparecchio.

Sito di installatione

Collocare l'apparecchio su una superficie stabile e piana, vicino a una presa di corrente.

Ambito di segna

1 Laminatore A 260 Combo 5in1 1 arrotdatore d'angolo (in dotazione)
5 pellicole di laminazione (A4, 80 micron) 1 Istruzioni per l'uso

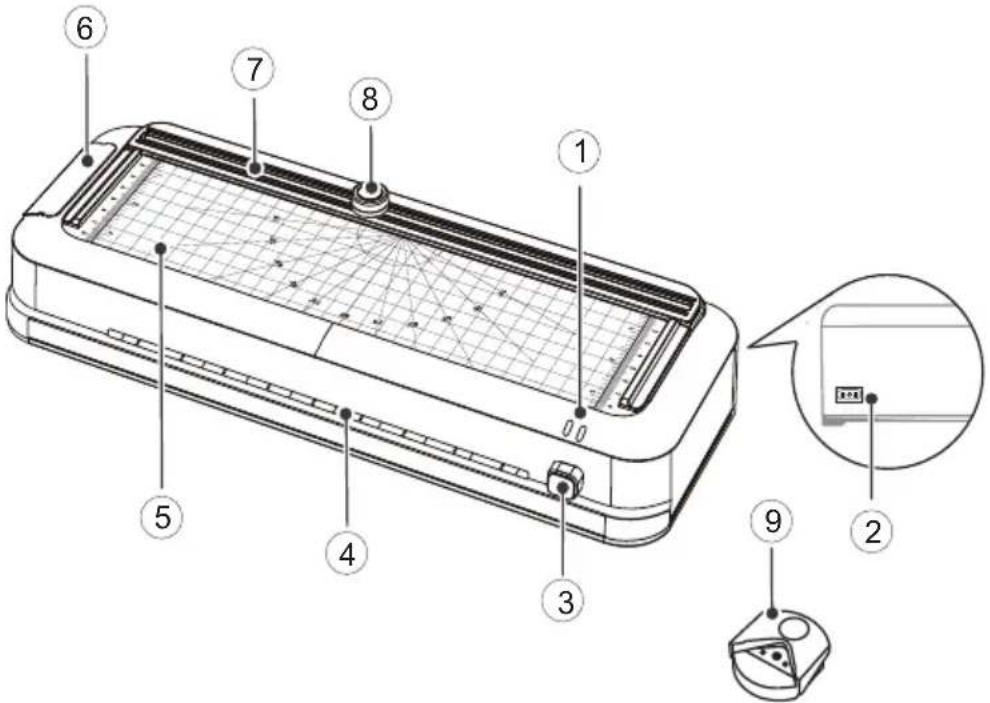

Panorama del prodotto

1 Indicatori LED (rosso/verde) 6 Punch
2 Interruttore on/off a due livelli (125 Mic / OFF / 80 Mic) 7 Binario guida
3 Pulsante antibloccaggio (ABS) 8 Testa di taglio
4 Area di raccolta per la laminazione 9 Arroondatore d'angolo
5 Linee guida in cm, grade e pollici

Funzioni

Laminazione a caldo (80 mic o 125 mic)

Utilizzare la funzione desiderata per laminare carta, cartoncino o carta fotografica con uno spessore massimo di 0,3 mm. Durante la laminazione a caldo, si create un legame permanente tra il materiale inserito nella pellicola di laminazione e la pellicola stessa. Il film di laminazione viene alimentato atraverso unsystema a doppio rullo dai rulli di trasporto integrati a una velocità di 300mm / min .Durante questo processo, il film di laminazione viene riscaldato fino a 120^

Taglio

Utilizzate la guida di taglio integrata per tagliare carta, pellicola, cartoncino artigianale o carta fotografica con uno spessore massimo di 0,3 mm. Se necessario, utilizzato le linee guida per cm, gradi o pollici.

Lochen (PUNCH)

Utilizzare la perforazione integrata (distanza tra i fori 80~mm ) per forare carta, pellicola, cartoncino o carta fotografica con uno spessore massimo di 0,3 mm.

Arrotondatore d'angolo

Utilizzare l'arrotdatore in dotazione per arrotondare gli angoli di carta, fogli, cartoncino o carta fotografica con uno spessore massimo di 0,3 mm.

Note: Per tutte le funzioni, osservare le informazioni riportate alla voce Dati tecnici.

Note sul materiale

Non laminare materiali metallici, bagnati o irregolari.

• Il materiale da laminare insieme alla pellicola di laminazione non deve avere uno spessore superiore a 0,3 mm.
• Laminazione di materiali sottili e morbidi con un film di laminazione più spesso (125 micron).
• Non utilizzato diversi piccoli pezzi di materiale per agli pellicola.

Note sulla pellicola di laminazione

• Utilizzare solo pellicole destinate alla laminazione.
  Altri tipi di pellicole, come quale trasparenti, non sono espressamente adatti alla laminazione.
• Selezionare le dimensioni della pellicola di laminazione in base al materiale da laminare.

Note sul processo di laminazione

Non inseire la pellicola di laminazione perché contengo nell'area di alimentazione ( parte anteriore) del laminatore.
Non inseire la pellicola di laminazione arrotolata nell'area di alimentazione ( parte anteriore) del laminatore.

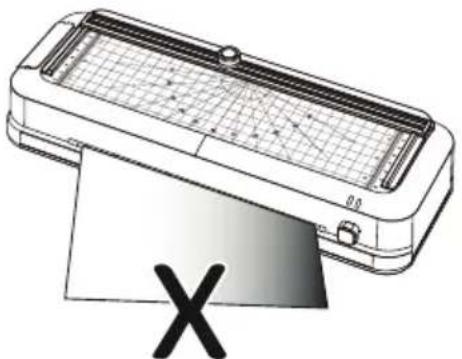

Non inseire la pellicola di laminazione su un lato nell'area di alimentazione ( parte anteriore) del laminatore.
- Inserire sempre la pellicola di laminazione con il lato chiuso per primo - centrato e in linea retta - nell'area di alimentazione (parte anteriore) del laminatore pronto all'uso.
- Non estrarre la pellicola di laminazione dal lato di uscita (retro) durante la laminazione.

Laminazione

Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sa spento prima di collegarlo alla rete elettrica.

1 Collegare la spina di rete a una presa di corrente correttamente installata.

Note: Selezionare la funzione 80 Mic per laminare una pellicola di laminazione con uno spessore di 80 micron o selezionare la funzione 125 Mic per laminare una pellicola di laminazione con uno spessore di 125 micron.

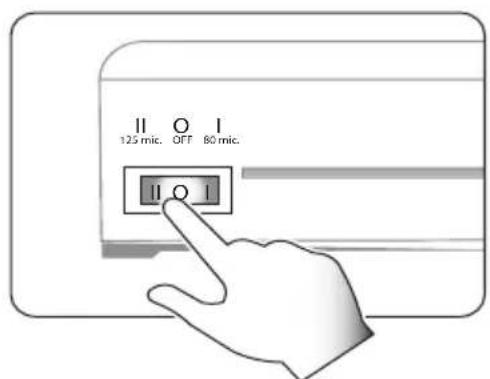

2 Impostare l'interruttore di accensione/spegnimento a due livelli sulla funzione desiderata.

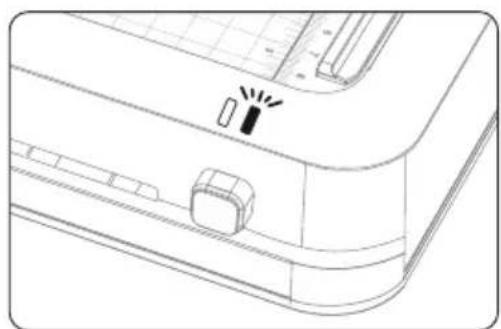

3 Gli indicatori LED si accendono in rosso (Alimentazione e Pronto). L'apparecchio non è ancora pronto per l'uso! L'apparecchio si riscalda.

Attenzione! Pericolo di usstioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Note: Attendere che l'apparecchio sia completeness riscaldato. Non inseire prima la pellicola di laminazione per evitare che si fonda correttamente.

4 Inserire il documento da plastificare nella pellicola di plastificazione.

Note: Assicurarsi che vi sia uno spazio di circa 3 - 5 mm dal bordo della pellicola su tutti i lati.

Attenzione! Possibili danni materiali! Utilizzato solo pellicole di laminazione adatte alla laminazione a caldo.

5 Dopocirca4 minutilldisplayaLEDsiillumina diverde(Ready)e l'apparecchio èpronto per il funzionamento.

Attenzione! Possibili danni materiali! Non inseire mai la busta di pellicola nell'area di alimentazione in modo obliquo.

Attenzione! Possibili danni materiali! Inserire sempre l'estremità chiusa della busta di pellicola nell'area di alimentazione del laminatore.

Note: Assicurarsi che la pellicola di laminazione possa essere erogata dal retro del dispositivo.

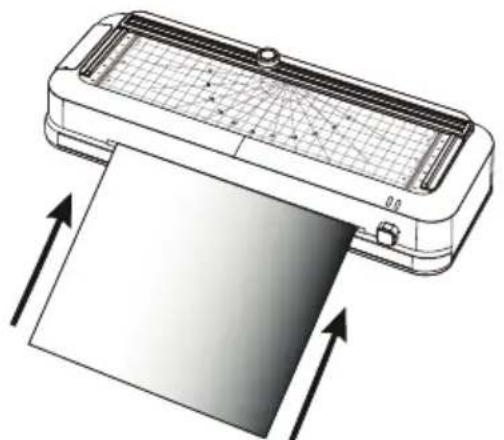

6 Guidare la pellicola di laminazione con il lato chiuso dritto nell'area di alimentazione finché la pellicola di laminazione noniene catturata dai rulli di trasporto.

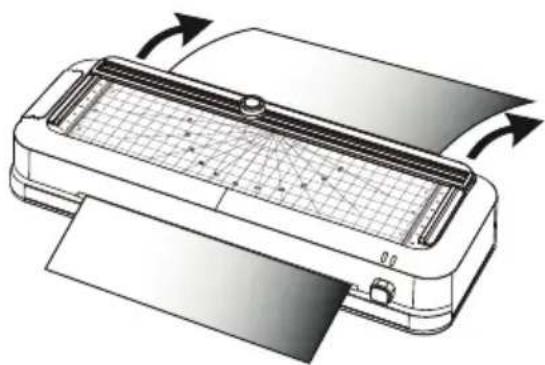

7 La pellicola di laminazione viene tirata automaticamenteattraverso il disposizio.

Attenzione! Pericolo di ustioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di usstioni a causa della pellicola di laminazione calda! Il film di laminazione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità raffreddata.

8 Rimuovere la pellicola di laminazione all'estremità raffreddata.

Suggerimento: Per appiattire il documento laminato, posizionarvi sopra un libro o un'alto oggetto pesante e piatto.

9 Spagnere il dispositivo (OFF).

Nota: Lasciare raffreddare la pellicola di laminazione prima di utilizzarla ulteriormente.

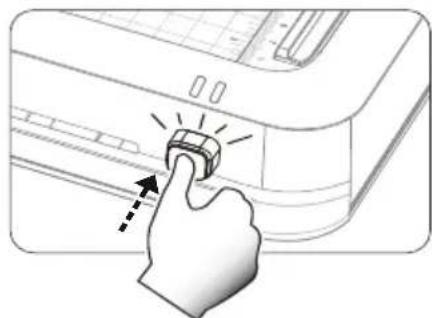

Rilascio della pellicola inceppata

É possible utiliser il pulsante anti-inceppamento (ABS) per rilasciare la pellicola inceppata o insertita in modo errato.

1 Spagnere l'apparecchio (OFF) e scollegare la spina alla presa di corrente.
2 Tenere premuto il pulsante ABS.

Attenzione! Pericolo di usstioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di usioni a causa della pellicola di laminazione calda! Il film di laminazione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità raffreddata.

3 Tenere il laminatore in una posizione adeguata ed estrarre la pellicola di laminazione dall'area di alimentazione.
4 Rilasciare il pulsante ABS.
5 Quindi pulire i rulli di trasporto. Seguire le istruzioni riportate in Pulizia.

Taglio

Usare la taglierina per un taglio dritto di carta, cartone, carta fotografica o pellicola di laminazione.

Note: Si prega di notare la capacité massima di 0,3 mm. Ciò corrisponde a circa 3 fogli di carta (80 g/m² ciascuno).

1 Far scorrere la testa di taglio su entrambi i lati della guida.

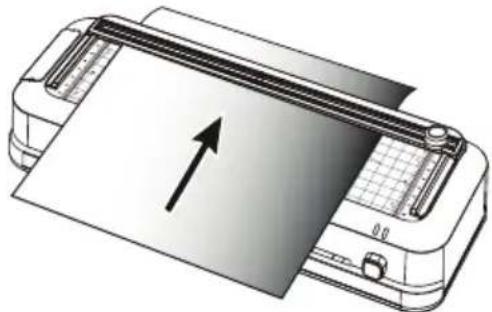

2 Far scorrere il materiale da tagliare nella posizione desiderata molto la guida.

3 Tenere premuto il pulsante di taglio e spingere la testa di taglio sulla guida verso l'alto lato.

Nota: Rimuovere il materiale tagliato immediatamente dopo aver completato il taglio. Non spingere nuovamente la testa di taglio una volta inserto il materiale, per evitare che il tagliente sia difettioso.

Punzone

Utilizzare la perforazione per praticare fori su carta, cartoncino, carta fotografica o pellicola di laminazione.

Note: Si prega di notare la capacité massima di 0,3 mm. Ciò corrisponde a circa 3 fogli di carta (80 g/m² ciascuno).

1 Inserire il materiale nella bucatrice.
2 Premere la punzonatrice verso il basso.

Svuotamento della punzonatrice

Apriere l coperchio sul lato inferiore dell'apparecchio e svuotare il vano.

Arroondatore d'angolo

Utilizzare l'arroondatore in dotazione per perforare gli angoli di carta, cartone, carta fotografica o pellicola di laminazione.

Note: Si prega di notare la capacité massima di 0,3 mm. Ciò corrisponde a circa 3 fogli di carta (80 g/m² ciascuno).

1 Far scorrere il materiale nell'arrotondatore d'angolo. Assicurarsi che il bordo del materiale sia correttamente allineato.
2 Premere l'arrotondatore d'angolo verso il basso.
3 Ripetere l'opération per agli angolo da arrotondare.

Pulizia

Alloggiamento

Pulire l'esterno dell'apparecchio con un panno morbido, asciutto e privo di pelucchi. Non utilizzare detergenti o solventi.

Rulli di trasporto

Pulire i rulli di trasporto se si è rimossa una pellicola di laminazione inceppata o se la pellicola di laminazione in uscita contiene residui di adesivo.

1 Portare l'apparecchio a 80 Mic utilizzato l'interruttore on/off.
2 Inserire un foglio di carta direttamente nella area di alimentazione finché la carta noniene catturata dai rulli di trasporto.
3 La carta viene tirata automaticamente attraverso il dispositivo. I residui di adesivo sui rulli di trasporto vengono assorbiti alla carta.

4 Rimuovere la carta all'estremità raffreddata.
5 Ripetere l'operazione con un foglio di carta pulito fino a quando non ci saranno più residui di adesivo.

Risoluzione dei problemi

Malfunzionamento Soluzione

Il dispositorio non si avvia Verificare che la spina di rete sua inserita correttamente.

L'apparecchio non riscalda (non piu)

Se la temperatura è troppo alta, la funzione di protezione dal surriscaldamento si attiva automaticamente. Lasciare che l'apparecchio si raffreddi a sufficientia.

Il dispositivo non si plastifica o non si plastifica correttamente

Verificare se si sta utilizzato la funzione corretta a seconda della pellicola di laminazione utilizzata (80 mic o 125 mic).

Pulire i rulli di trasporto.

La lama della testa di taglio non taglia o non taglia correttamente

Controllare il materiale da tagliare e la capacité massima. Verificare la presenza di residui di materiale sulla guida.

La punzonatura non è corretta

Verificare se è necessario svuotare il vano sul lato inferiore dell'apparecchio.

L'arrotondatore d'angolo non punzona correttamente

Controllare se ci sono residui di materiale nell'arrotondamento degli angoli.

Note sulla dissimione

Informatevi sulle possibilità di ritiro Gratis duevecchi apparecchi presso il vostro rivenditore.

L'imballaggio è realizazzo con materiali ecologici che possono essere smaltiti nei centri di ricerclaggio locali. Chiedete alle autorità locali quali sono le opzioni per un corretto smaltimento.

Durante la separazione dei rifiuti, osservare le etichette del materiale di imballaggio, contrassegnate da abbreviazioni (b) e numero (a) con il seguente significato: 1-7: Plastica / 20-22: Carta e cartone / 80-98: Materiali compositi.

Il simbolo adiacente indica che i vecchi apparecchi elettrici ed elettronici devono essere smaltiti separamente dai rifiuti domestici in conformità alle disposizioni di legge. Smaltire l'apparecchio presso il punto di raccolta della propria organizzazione comunale di smaltimento dei rifiuti.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separamente per un migliorare trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cîfre, (b) sigle e (c) materiale con il seguente significato: 1-7: materiale plastico / 20-22: carta e cartone / 80-98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.

Dati tecnici

Tensione d'ingresso 220-240 VAC 60 Hz

Prestazioni 100 W

Peso 1,01 kg

Dimensioni (L× A× P) 380× 75× 140mm

Laminazione larghezza massima 230~mm

Pellicola di laminazione 80 / 125 micron

Velocità di laminazione 300 mm/min.

Capacità massima per tutte le funzioni

0,3 mm (corrisponde a circa 3 fogli di carta (A4 80 g/m² ciascuno) o 1 pellicola di laminazione (80 micron) con 1 foglio di carta (A4 100 g/m² ciascuno)

Modifiche tecniche

Le presenti istruzioni per l'uso hanno scopo puramente informativo. Il loro contentuto non è l'oggettode contratto. Tutti i dati indicati sono solo valori nominali. L'equipaggiamento e le opzioni descripteposso variare a seconda dei requisiti specifici del Paese.

Marchio GS

0000

Il marchio GS «Geprüfte Sicherheit» (Sicurezza verificata) certifica che il prodotto soddisfa i requisiti della Legge tedesca sulla sicurezza dei prodotti e degli appearecchi (ProdSG). Il marchio GS indica che la sicurezza e la salute dell'utilizzatore non sono compromisesù quando il prodotto contrassegnato viene usato secondo gli usi previsti e nei casi di uso improper ragionevolmente prevedibili. Si tratta di un marchio di certificazione volontario, rilasciato da un organo di controllo idoneo.

Dichiarazione di conformità

Noi, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, GERMANIA, dichiariamo sotto la nostra esclusiva responsabilità che il prodotto è conforme alle direttive UE: 2014/53/UE e 2011/65/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet o scansionando il codice QR.

Il marchio CE sul disposativo CONFirma la conformità. La dichiarazione di conformità è disponibile all'indirizzo: http://productip.com/?f=2c8bdd.

Produttore

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Germania

www.go-europe.de

[e-mail]
