AIR 192|4 Vocal Studio Pro - Microphone M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Microphone à condensateur cardioïde, fréquence de réponse : 20 Hz - 20 kHz, sensibilité : -38 dB (0 dB = 1 V/Pa à 1 kHz), connectivité USB, préamplificateur de haute qualité.
Utilisation	Idéal pour l'enregistrement vocal, les podcasts, le streaming et les productions musicales en studio.
Maintenance et réparation	Nettoyer régulièrement le microphone avec un chiffon doux, éviter l'exposition à l'humidité, vérifier les connexions et câbles pour assurer un fonctionnement optimal.
Sécurité	Ne pas utiliser à proximité de sources d'eau, éviter les chocs physiques, utiliser uniquement avec des équipements compatibles.
Informations générales	Comprend un support de microphone, un filtre anti-pop, un câble USB et un logiciel d'enregistrement. Compatible avec Windows et macOS.

FOIRE AUX QUESTIONS - AIR 192|4 Vocal Studio Pro M-AUDIO

Comment connecter le M-AUDIO AIR 192|4 Vocal Studio Pro à mon ordinateur ?

Utilisez le câble USB fourni pour connecter le M-AUDIO AIR 192|4 à un port USB de votre ordinateur. Assurez-vous que l'interface est alimentée et reconnue par votre système.

Pourquoi le microphone ne capte-t-il pas de son ?

Vérifiez que le microphone est correctement branché et que le niveau de gain est réglé. Assurez-vous également que le bon périphérique d'entrée est sélectionné dans votre logiciel d'enregistrement.

Comment régler le niveau de gain du microphone ?

Utilisez le bouton de gain sur le M-AUDIO AIR 192|4 pour ajuster le niveau. Parlez dans le microphone et surveillez le niveau d'entrée sur le logiciel pour éviter la saturation.

Le son est-il déformé lorsque j'enregistre ?

Cela peut être dû à un gain trop élevé. Réduisez le gain sur l'interface et vérifiez également que vous n'avez pas d'effets ou de traitements excessifs appliqués dans votre logiciel.

Comment installer les pilotes nécessaires pour le M-AUDIO AIR 192|4 ?

Visitez le site web de M-AUDIO, téléchargez les pilotes appropriés pour votre système d'exploitation et suivez les instructions d'installation.

Mon ordinateur ne reconnaît pas le M-AUDIO AIR 192|4, que faire ?

Essayez de changer de port USB, redémarrez votre ordinateur, ou vérifiez si les pilotes sont correctement installés. Testez également avec un autre câble USB.

Puis-je utiliser le M-AUDIO AIR 192|4 avec des logiciels de musique tiers ?

Oui, le M-AUDIO AIR 192|4 est compatible avec de nombreux logiciels de musique tels que Ableton Live, Pro Tools et d'autres stations de travail audio numériques.

Comment enregistrer ma voix avec le M-AUDIO AIR 192|4 ?

Après avoir connecté l'interface et sélectionné le bon microphone, ouvrez votre logiciel d'enregistrement, créez une nouvelle piste audio et commencez l'enregistrement.

Y a-t-il une latence lors de l'enregistrement ?

La latence peut être réduite en ajustant les paramètres de votre logiciel d'enregistrement. Baissez la taille du tampon dans les paramètres audio.

Comment utiliser la fonction de monitoring direct ?

Activez la fonction de monitoring direct sur l'interface pour écouter le son du microphone sans latence. Cela vous permettra d'entendre votre voix en temps réel.

Quels accessoires sont inclus avec le M-AUDIO AIR 192|4 Vocal Studio Pro ?

Le produit comprend un microphone, un support de microphone, un câble XLR, un casque audio et un logiciel d'enregistrement.

MODE D'EMPLOI AIR 192|4 Vocal Studio Pro M-AUDIO

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

AIR 192|4 Casque d'écoute HDH40

Microphone NOVA Black Câble USB-C-à-USB-C

Câble XLR pour microphone Câble USB-C-à-USB-A

Suspension antichoc pour microphone Cartes de téléchargement de logiciel

Écran anti-vent pour microphone Guide d'utilisation

Sac pour microphone Consignes de sécurité et informations concernant la garantie

Assistance

Enregistrez votre produit sur m-audio.com et ouvrez une session pour télécharger la dernière version du logiciel et tous les pilotes nécessaires pour votre produit.

Vous pouvez consulter et télécharger la documentation la plus récente, la configuration requise et autres informations sur le site Web.

Pour de l'assistance supplémentaire, veuillez visiter le site m-audio.com/support.

Démarrage

Utilisateurs de Windows : Avant de brancher l'AIR 192|4 à votre ordinateur pour la première fois, vous devez installer les pilotes :

1. Veuillez visiter m-audio.com/drivers et télécharger le dernier pilote AIR 192|4 pour votre système d'exploitation.
2. Ouvrez le fichier téléchargé, puis double-cliquez sur le fichier d'installation du pilote.
3. Suivez les instructions à l'écran pour installer les pilotes.

Logiciel : Nous avons inclus l'application Pro Tools | First M-Audio Edition et Ableton Live Lite avec l'AIR 192|4 afin que vous puissiez commencer à créer de la musique avec un logiciel de qualité professionnelle aussitôt que vous le sortez de la boîte. Veuillez enregistrer l'AIR 192|4 sur le site m-audio.com et suivre les instructions d'installation à partir de votre compte utilisateur. Veuillez également visiter le site ableton.com afin de vérifier s'il y a des mises à jour disponibles pour votre logiciel.

Instruments virtuels : Veuillez suivre les instructions sur la carte de téléchargement de logiciel afin d'installer les plug-ins d'instruments virtuels. La plupart des logiciels audionumériques ne chargent pas automatiquement les plug-ins d'instruments virtuels après l'installation. Afin d'accéder aux plug-ins d'instruments virtuels à partir de Pro Tools | First M-Audio Edition et Ableton Live Lite, vous devez sélectionner le dossier des plug-ins afin que le logiciel puisse y accéder :

Dossiers des plug-ins Pro Tools | First M-Audio Edition (AAX) :

Windows (32 bits) : C:\Fichiers de programme (x86)\Fichiers communs\Avid\Audio\Plug-ins

Windows (64 bits) : C:\Fichiers de programme\Fichiers communs\Avid\Audio\Plug-ins

Windows (32 bits) : C:\Fichiers de programme (x86)\VSTplugins

Windows (64 bits) : C:\Fichiers de programme\VSTplugins

macOS : Macintosh HD\Bibliothèque Audio\Plugins\VST

Pour définir le dossier de plug-ins dans Ableton Live Lite :

1. Allez dans le menu Preferences.
2. Cliquez sur l'onglet File Folder. Sous Plug-In Sources, cliquez sur Browse et sélectionnez le dossier des plug-ins approprié.
3. Après avoir effectué votre sélection, le bouton Use VST Custom Plug-In Folder devrait être activé. Si ce n'est pas le cas, cliquez sur le bouton pour l'activer.
4. Quittez le menu Preferences.

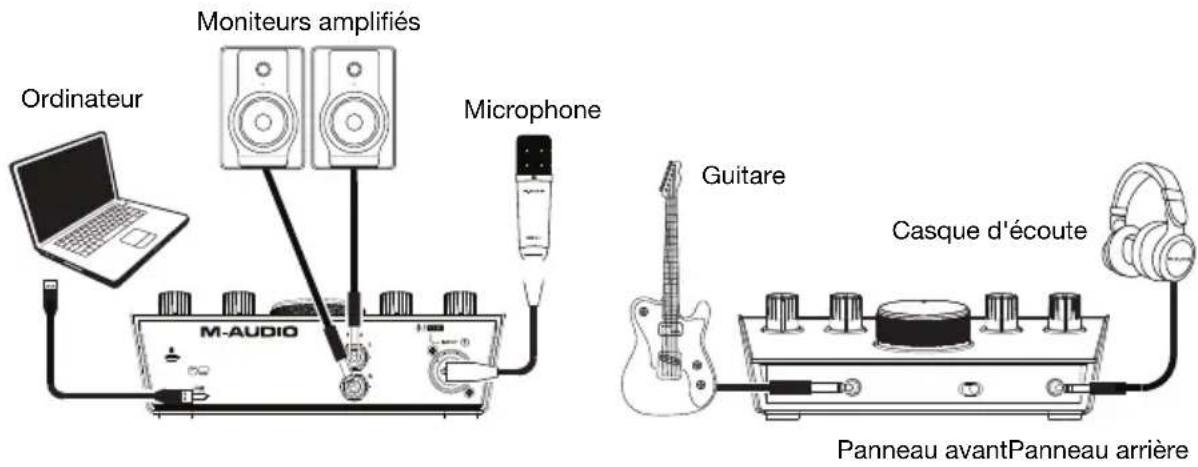

Schéma de connexion

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Moniteurs amplifiés Ordinateur Microphone M-AUDIO Guitare Casque d'écoute Panneau avantPanneau arrière

Important :

• N'oubliez pas de sélectionner AIR 192|4 comme votre interface dans les préférences, options, configuration de périphérique, etc., de votre logiciel audionumérique (DAW).
• Utiliser la touche d'alimentation fantôme (+48V) uniquement lorsqu'un microphone nécessite une alimentation fantôme. Veuillez noter que les microphones électrodynamiques et à ruban ne nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme. Pour utiliser le microphone NOVA Black fourni, activez la touche d'alimentation fantôme (+48V).

Paramètres audio

Utilisateurs Windows : Avant de brancher l'AIR 192|4 à votre ordinateur pour la première fois, vous devez installer le pilote :

1. Veuillez visiter m-audio.com/drivers et télécharger la dernière version du pilote AIR 192|4 pour votre système d'exploitation.
2. Ouvrez le fichier téléchargé, puis double-cliquez sur le fichier d'installation du pilote.
3. Veuillez lire le contrat de licence, cocher « J'accepte » et cliquer sur Suivant.
4. Cliquez sur Installer pour lancer l'installation. Il se peut que vous soyez invité à brancher l'AIR 192|4 à votre ordinateur durant l'installation. Cliquez sur Installer sur tous les autres messages système pendant l'installation.
5. Lorsque l'installation est terminée, cliquez sur Terminer.

Pour utiliser le pilote Windows, ouvrez le Control Panel de l'AIR 192|4 de M-Audio. Vous pouvez définir la taille de la mémoire tampon et la fréquence d'échantillonnage à partir de cette fenêtre.

Pour définir l'AIR 192|4 comme périphérique de lecture par défaut, veuillez suivre les instructions ci-dessous, selon le système d'exploitation de votre ordinateur.

Utilisateurs de Windows : Avant de brancher l'AIR 192|4 à votre ordinateur pour la première fois, vous devez installer les pilotes :

1. Veuillez visiter m-audio.com/drivers et télécharger le dernier pilote AIR 192|4 pour votre système d'exploitation.
2. Ouvrez le fichier téléchargé, puis double-cliquez sur le fichier d'installation du pilote.
3. Suivez les instructions à l'écran pour installer les pilotes.

Windows :

1. Utilisez le câble USB inclus pour brancher l'AIR 192|4 à votre ordinateur.
2. Dans la barre des tâches, recherchez l'icône de la commande de volume (haut-parleur). Faites un clic droit sur l'icône du haut-parleur et sélectionnez Périphériques de lecture.
   Vous pouvez également cliquer sur Démarrer > Panneau de configuration (ou Paramètres > Panneau de configuration en Affichage classique) > Matériel et audio > Son.
3. Dans le panneau de configuration Son, sélectionnez l'onglet Lecture, puis sélectionnez AIR 192|4 comme le périphérique par défaut.
4. Cliquez sur l'onglet Enregistrement et sélectionnez AIR 192|4 comme appareil par défaut.
5. Cliquez sur Propriétés dans le coin inférieur droit.
6. À partir de la nouvelle fenêtre, cliquez sur l'onglet Advancé et sélectionnez l'option 2 canaux, 24 bits, 48 0000 Hz (Qualité CD) comme le format par défaut.
7. Décochez les deux options sous Mode exclusif.
8. Cliquez OK pour fermer la fenêtre Propriétés.
9. Cliquez OK pour fermer le panneau de configuration Son.

macOS :

1. Utilisez le câble USB inclus pour brancher l'AIR 192|4 à votre ordinateur.
2. Allez à Applications > Utilitaires > Configuration audio et MIDI.
3. Dans la fenêtre Périphériques audio qui s'affiche, sélectionnez AIR 192|4 dans la fenêtre de gauche.
4. Faite un clic droit sur AIR 192|4 et sélectionnez Utiliser ce périphérique pour l'entrée audio.
5. Faite un clic droit sur AIR 192|4 et sélectionnez Utiliser ce périphérique pour la sortie audio.
6. Quitter le menu de Configuration audio et MIDI.

Configuration de l'AIR 192|4 pour votre logiciel

Pour configurer l'AIR 192|4 pour Pro Tools | First M-Audio Edition

1. Utilisez le câble USB fourni pour brancher l'AIR 192|4 à votre ordinateur.
2. Lancez le logiciel Pro Tools | First M-Audio Edition.
3. Ouvrez le menu Setup > Playback Engine....

4. Ouvrez le menu déroulant Playback Engine et sélectionnez M-Audio AIR 192|4.
   Remarque : Il se peut que vous ayez à sauvegarder et à relancer votre projet.

5. Sélectionnez la fréquence d'échantillonnage, puis cliquez sur OK pour fermer la fenêtre Setup.

6. Accédez au menu Setup > I/O et sélectionnez M-Audio AIR 192|4 pour les périphériques d'entrée et de sortie.

Vous pouvez maintenant ajouter des pistes et recevoir un signal audio des sources branchées aux entrées de l'AIR 192|4 et transmettre en continu des fichiers par le biais des sorties de l'AIR 192|4.

Pour configurer l'AIR 192|4 pour Ableton Live Lite

1. Utilisez le câble USB fourni pour brancher l'AIR 192|4 à un ordinateur.
2. Lancez Ableton Live Lite.
3. Cliquez sur l'onglet Preferences > Audio.
4. Cliquez sur Driver Type pour sélectionner CoreAudio (Mac) ou ASIO (Windows).
5. Sélectionnez AIR 192|4 dans les sections de configuration des entrées et des sorties.
6. Sélectionnez la fréquence d'échantillonnage, puis fermez la fenêtre des préférences audio.

Vous pouvez maintenant ajouter des pistes et recevoir un signal audio des sources branchées aux entrées de l'AIR 192|4 et transmettre en continu des fichiers par le biais des sorties de l'AIR 192|4.

Caractéristiques

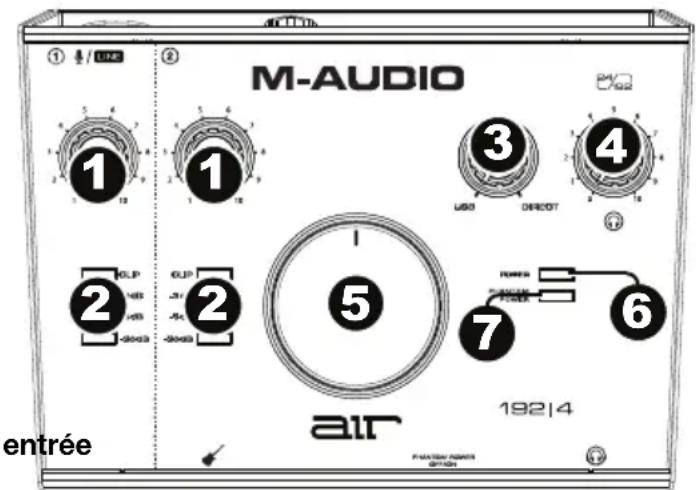

Panneau supérieur

1. Gain d'entrée : Ce bouton permet d'ajuster le niveau de gain du signal d'entrée. Réglez ce bouton afin que le vumètre DEL (sous le bouton) correspondant affiche un niveau « raisonnable » (-3 dB, DEL jaune) durant la prestation—mais pas si élevé que le vumètre écrête (écrête, DEL rouge), ajoutant de la distorsion dans le signal.

2. Vumètres DEL : Ces DEL indiquent le niveau du signal d'entrée de l'entrée combo ou de l' d'instrument.

3. USB/Direct : Ajuste le mélange du signal audio des entrées (Direct) et la sortie audio de l'ordinateur (USB) qui sera transmis aux sorties principales et à la sortie casque.

M-AUDIO 1 2 ① ② 13 ① 16 ③ 4 USB DIRECTOR ② CLIP CLIP 2 -4s -5s -6000 ⑤ 7 6 PUMBER PUMBER PUMBER air 19214 FRAVIER REMAIN OPTION entrée

Ce bouton est utile afin de régler des problèmes de latence lors de l'enregistrement sur votre logiciel audionumérique. La latence est définie comme le délai entre le signal entrant (lorsque vous jouez d'un instrument, vous chantez, etc.) et le signal sortant (que vous entendez dans votre logiciel audionumérique).

La latence est souvent reliée au réglage de la taille de la mémoire tampon, qui se trouve habituellement dans le menu préférences, options ou paramètres de votre logiciel. Généralement, plus la taille de la mémoire tampon est grande, plus grande sera la latence. Dans certains cas, une taille de mémoire tampon plus petite peut consommer une grande partie des ressources du processeur et causer des problèmes audio. Pour éviter ces problèmes audio, vous devrez utiliser une taille de mémoire tampon plus élevée, et cela pourrait produire de la latence.

Si vous éprouvez des délais de latence lors de l'enregistrement, essayez d'ajuster le réglage du bouton vers la position Direct afin d'augmenter la quantité du signal audio non traité transmis des entrées vers les sorties principales et casque. Cela vous permettra d'entendre le signal audio sans latence provenant des entrées tout en pouvant entendre l'audio de votre logiciel. Lors de la lecture, réglez le bouton sur la position USB.

Si votre ordinateur est assez puissant, vous pourriez peut-être diminuer le réglage de la taille de la mémoire tampon de votre logiciel de manière à ne jamais avoir besoin d'écouter le signal audio directement des entrées. Dans ce cas, réglez le bouton USB/Direct à la position USB afin de contrôler uniquement la sortie audio de votre logiciel audionumérique.

1. Bouton casque d'écoute : Ces boutons permettent d'ajuster le niveau des sorties casque d'écoute.
2. Bouton moniteur : Ce bouton permet de régler le volume des sorties principales reliées à des moniteurs amplifiés ou à un système d'amplification.
3. DEL de power : S'allume lorsque qu'une connexion USB est établie entre votre ordinateur et l'AIR 192|4. Vous pouvez utiliser cette DEL pour vérifier que l'AIR 192|4 est alimenté et prêt.
4. DEL de phantom power (alimentation fantôme) : S'allume lorsque l'alimentation fantôme est activée.

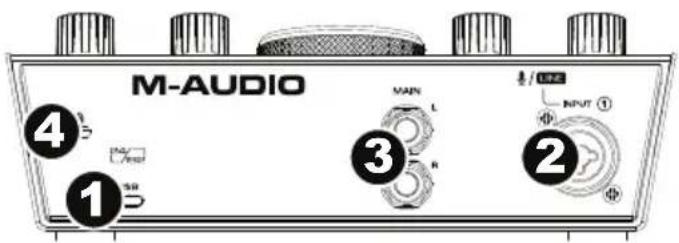

Panneau arrière

1. Port USB (type C): Cette connexion permet de transmettre et de recevoir des signaux audio et des données MIDI vers et depuis un ordinateur. Utilisez le câble USB-C-vers-USB-C ou USB-C-vers-USB-A fourni pour brancher l'AIR 192|4 à un ordinateur. L'AIR 192|4 requiert une connexion USB 2.0 (ou version ultérieure).

1. Entrée combo : Cette entrée permet de brancher un microphone, une guitare ou une basse avec un micro actif, ou un appareil à niveau ligne. Pour brancher un microphone, utilisez un câble XLR ou TRS 6,35 mm (1/4 po). Pour une guitare ou une basse dotée d'un micro actif, utilisez un câble TS 6,35 mm (1/4 po) standard.
2. Sorties principales : Utilisez des câbles TRS 6,35 mm (1/4 po) standards pour relier ces sorties à vos moniteurs amplifiés, à un système d'amplification, etc. Le mix que vous entendez via ces sorties est déterminé par le bouton USB/Direct. Le niveau de ces sorties est commandé par le bouton bouton moniteur.
3. Verrou Kensington : Cet emplacement permet d'utiliser un verrou Kinsington pour sécuriser l'AIR 192|4 sur une table ou autre surface.

Panneau avant

1. Sortie casque : Cette sortie permet de brancher un casque d'écoute TRS 6,35 mm (1/4 po). Le mix que vous entendez via cette sortie est déterminé par le bouton USB/Direct. Le niveau de cette sortie est commandé par le bouton du bouton du casque d'écoute.

1. Entrée instrument : Cette entrée permet de brancher une guitare avec micros passifs ou un autre instrument à haute impédance avec un câble TS 6,35 mm (1/4 po). Vous pouvez vérifier le niveau du signal d'entrée sur les vumètres DEL.
2. Alimentation fantôme : Cette touche permet d'activer et de désactiver l'alimentation fantôme de l'entrée combo. Lorsqu'elle est activée (allumée), l'alimentation fantôme fournit +48 volts à l'entrée micro XLR. Veuillez noter que la plupart des microphones électrodynamiques et microphones à ruban ne nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme. Le microphone NOVA Black fourni nécessite une alimentation fantôme pour fonctionner.

Utilisation du microphone NOVA Black

Connexions et l'alimentation fantôme

Le microphone NOVA Black produit un signal symétrique de faible impédance. Il est conçu pour être connecté aux entrées de niveau micro sur une table de mixage ou un préampli de haute qualité dédié.

Comme avec tous les micros à condensateur, votre microphone NOVA Black doit être alimenté pour fonctionner. Vous devrez connecter le microphone NOVA Black à l'aide d'un câble XLR à un canal de votre préamplificateur ou de votre console de mixage fournissant une alimentation fantôme de +48 volt. (L'alimentation fantôme partage le meme câble XLR que l'audio du microphone). Afin d'éviter des bruits qui peuvent endommager des éléments tels que haut-parleurs et micros, suivez toujours les instructions suivantes (dans l'ordre indiqué) lorsque vous connectez le micro et/ou le câble :

1. Baissez complètement le gain sur votre préamplificateur et/ou votre console de mixage.
2. Assurez-vous que l'alimentation fantôme est désactivée.
3. Connectez le micro à l'aide d'un câble XLR haute qualité.
4. Activez l'alimentation fantôme.
5. Augmentez lentement le gain sur votre préamplificateur et/ou votre mélangeur.

Avant de déconnecter le micro et/ou le câble, répétez les étapes 1 et 2.

Diagramme cardioïde

La courbe cardioïde est le diagramme polaire le plus utilisé. En effet, l'arrière du micro rejette les sons qui lui parviennent, permettant ainsi à l'ingénieur du son d'isoler la source des signaux d'autres sons et bruits de fond. Le côté logo du microphone est le côté récepteur.

Entretien du microphone

• Ne soumettez jamais le microphone NOVA Black à des chocs physiques.
• Veillez à toujours utiliser un support pour microphone et la suspension antichoc fournie afin de le fixer. Poussez les clips métalliques sur les côtés de la suspension antichoc l'un vers l'autre pour l'ouvrir, puis glissez le bas du microphone NOVA Black au centre de la suspension anti-choc. Replacez les clips afin qu'ils retiennent le microphone NOVA Black au centre de la suspension anti-choc.
• Si le micro a séjourné à l'extérieur, attendez qu'il s'habitue à la temperature de la pièce avant de le connecter et de l'utiliser. Ainsi, vous éviterez que ne se forme de la condensation sur son diaphragme.
• Utilisez toujours des câbles d'excellente qualité afin d'éviter des courtscircuits qui pourraient endommager l'électronique du micro.
• Évitez de soumettre le microphone NOVA Black à toute forme d'humidité. Dans les applications vocales, utilisez un écran de protection pour protéger le diaphragme de l'accumulation de condensation, du souffle et de la salive.
• Ne démontez jamais le microphone NOVA Black. Aucun des composants ne peut être réparé par l'utilisateur.
• Évitez les températures extrêmes supérieures à 35°C / 95°F ou inférieures à 10°C / 50°F.
• Après chaque utilisation, passez toujours un chiffon doux et sec sur l'extérieur du microphone NOVA Black, puis rangez-le dans son étui.
• Au cas où votre microphone NOVA Black aurait besoin d'un nettoyage plus approfondi, imbibez légèrement d'eau et de savon de Marseille un chiffon doux et passez-le sur la partie extérieure en métal du micro. Terminez en séchant bien. Ne vaporisez jamais de détergent directement sur le micro car l'humidité pourrait l'endommager.
